Descripción general del producto

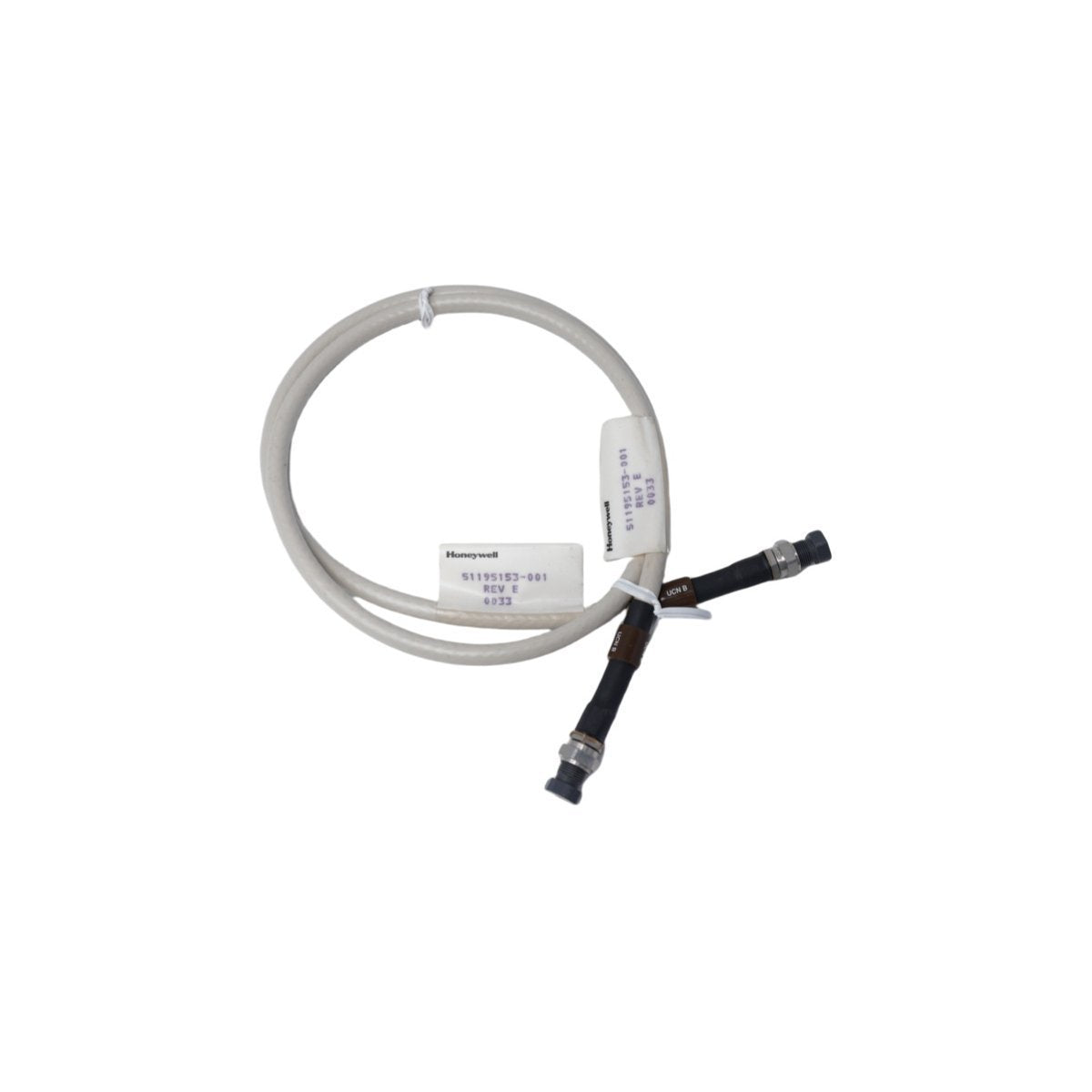

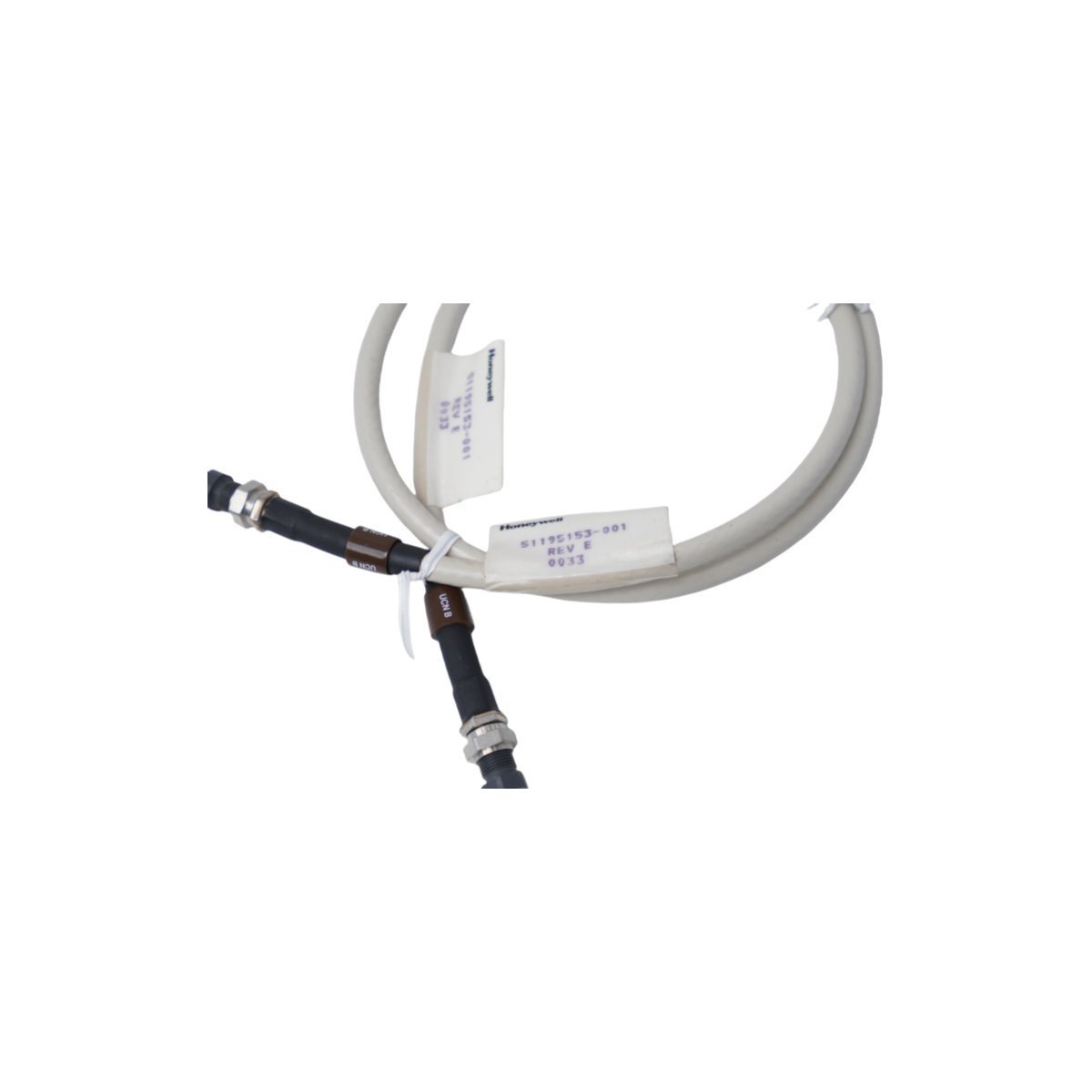

El cable de extensión de la unidad de terminación de campo (FTA) Honeywell 51195153-001 proporciona un puente de señal crítico de alta fidelidad dentro de las arquitecturas clásicas de High Performance Process Manager (HPM) y las configuraciones modernas de migración de Experion PKS. Los ingenieros de sistemas de control especifican este robusto conjunto de cables preterminados para manejar los intensos flujos de datos analógicos y digitales multicanal que se mueven entre los bloques principales de la matriz de procesamiento de E/S y los paneles de terminación de campo de agrupación remota. Al garantizar una baja atenuación y una impedancia característica precisa en cada trayectoria de pines emparejados, el cable elimina la distorsión de datos, la degradación de la señal y la fluctuación de la transmisión. Este enlace premium mantiene la integridad continua de los bucles de control críticos para la seguridad en entornos de proceso volátiles, incluidas las instalaciones de producción petroquímica, las plantas de generación de energía térmica de múltiples unidades y las operaciones de refinación continua. El 51195153-001 protege las variables de diagnóstico y proceso vitales del ruido ambiental industrial intenso, evitando caídas de bucle y maximizando el tiempo de actividad del proceso.

Arquitectura de interfaz y mecanismos de blindaje

El 51195153-001 incorpora un diseño de par trenzado multiconductor diseñado para optimizar la cancelación de la diafonía y mantener trayectorias de señal diferencial impecables en configuraciones de E/S de alta densidad. Cada par de señales emparejadas presenta una relación de torsión precisa que rechaza naturalmente el ruido inductivo de las líneas eléctricas cercanas, preservando la precisión de las delicadas señales de proceso de 4-20 mA y los pulsos digitales rápidos por igual.

Para proporcionar un aislamiento completo contra las interferencias de radiofrecuencia (RFI) severas y los campos electromagnéticos generados por los equipos de conmutación de alta resistencia, Honeywell incorpora una trenza general de cobre estañado combinada con un blindaje de lámina de aluminio-poliéster. Esta envoltura de blindaje de doble capa dirige la interferencia electrostática parásita directamente al marco de tierra del chasis a través de la carcasa metálica del conector. La cubierta protectora exterior consiste en un compuesto de PVC de alta resistencia, resistente al aceite, que evita desgarros físicos, soporta altas cargas térmicas y bloquea los vapores químicos corrosivos que se encuentran comúnmente en los sótanos de procesamiento de plantas.

Perfil físico y puntos de referencia de señal

Atributos estructurales

Capacidades técnicas

Gestión de cables y protocolos de enrutamiento

Coloque el conjunto de conexión 51195153-001 con cuidado en canalizaciones de cables limpias y de baja tensión dentro del compartimento del gabinete DCS, asegurando una separación estructural mínima de 300 mm de los cables de alimentación de CA trifásicos y los elementos de conmutación inductiva de alta potencia. Mantenga un radio de curvatura dinámico mínimo estricto de 65 mm a lo largo de todas las esquinas para evitar estirar los conductores internos o arrugar las capas protectoras de lámina.

Alinee las caras del conector multipin moldeado perfectamente cuadradas con los receptáculos de acoplamiento de la tarjeta del procesador de E/S o la placa FTA antes de aplicar la fuerza de inserción. Empuje el cuerpo del conector suavemente hasta que los contactos encajen completamente, luego apriete los tornillos de mariposa integrados o los mecanismos de retención para establecer una unión mecánica confiable y a prueba de vibraciones. Evite usar herramientas eléctricas para apretar los accesorios de bloqueo, ya que un apriete excesivo puede dañar las roscas del backplane y sesgar los pines internos.

Resistencia ambiental y cohesión de la arquitectura del sistema

El conjunto 51195153-001 demuestra una excelente durabilidad a largo plazo, manteniendo una continuidad constante de la trayectoria eléctrica bajo el estrés de las vibraciones estructurales continuas de baja frecuencia del gabinete. La carcasa exterior no porosa especializada bloquea la condensación de humedad y las partículas de azufre en el aire, evitando que la microcorrosión degrade las interfaces de pines estañados.

Este cable de enlace se integra perfectamente en los diseños de paneles estándar Honeywell HPM y Experion, lo que permite a los ingenieros colocar ensamblajes de terminación de campo críticos en gabinetes adyacentes o campos de agrupación separados sin perder velocidad de señal. Esta conectividad determinista permite que el nivel de control supervisor ejecute ciclos de escaneo ajustados, manteniendo el sistema receptivo para aplicaciones de apagado de emergencia y controles en cascada de bucle múltiple.

Matriz de cumplimiento y datos de pedido

Su interconexión de control industrial de alta densidad se somete a un análisis completo de continuidad pin a pin de fábrica y a una verificación de la resistencia del aislamiento antes de su envío a todo el mundo. Cada envío contiene:

(1) Nuevo cable de enlace FTA Honeywell 51195153-001 original

(2) Dos tornillos de bloqueo de retención de carcasa mecánica integrados

(3) Certificado de alineación de señal de control de calidad de fábrica

(4) Tapas protectoras extraíbles para matrices de pines de conector

Transporte exprés e integridad del embalaje

Realizamos envíos internacionales seguros en un plazo de 2 a 7 días una vez finalizado el pago, gestionando el transporte aéreo rápido a través de los principales servicios de mensajería globales, incluidos DHL, FEDEX y UPS. Los especialistas de almacén empaquetan cada conjunto de cables dentro de una carpeta de embalaje industrial antiestática de gran calibre dedicada para eliminar todas las amenazas de descarga electrostática durante el tránsito aéreo. El componente se envía dentro de cajas de envío de doble pared de alta resistencia forradas con inserciones de espuma que absorben los golpes moldeadas a medida, lo que garantiza que su hardware de conexión de proceso vital llegue limpio, sin daños y listo para su implementación inmediata.

Preguntas frecuentes sobre la conexión de la interfaz

P1: ¿Qué aplicación de hardware designa el sufijo "-001" para este cable Honeywell?

R1: El sufijo -001 indica la longitud de fábrica específica y el mapeo de pines elegidos para los tramos de panel estándar del administrador de procesos. Esta variante proporciona el grosor de cableado exacto y la orientación del conector necesarios para vincular las tarjetas de entrada o salida analógicas multicanal directamente a sus conjuntos de terminación de campo asociados dentro del espaciado estándar de gabinetes adyacentes.

P2: ¿Pueden los técnicos de campo pasar este cable por conductos estrechos junto con líneas de alimentación de control de 120 V CA?

R2: No. Pasar este enlace de señal de alta densidad cerca de las líneas de control de CA introduce diafonía electromagnética que puede distorsionar los datos de campo. Pase siempre este cable a través de pistas de comunicación de CC de baja tensión dedicadas y aisladas para preservar las operaciones de bajo ruido y mantener trayectorias de señal puras.

P3: ¿Cómo manejan los conectores integrados la conexión a tierra general del sistema para los blindajes internos?

R3: Las carcasas de los conectores moldeados conectan la trenza interna de cobre estañado directamente al marco de la carcasa metálica. Una vez que se enchufa el cable al chasis y se aprietan los accesorios de bloqueo, se forma un circuito de tierra continuo de baja impedancia con el marco del gabinete, drenando el ruido de RF parásito de los conductores de señalización internos.
