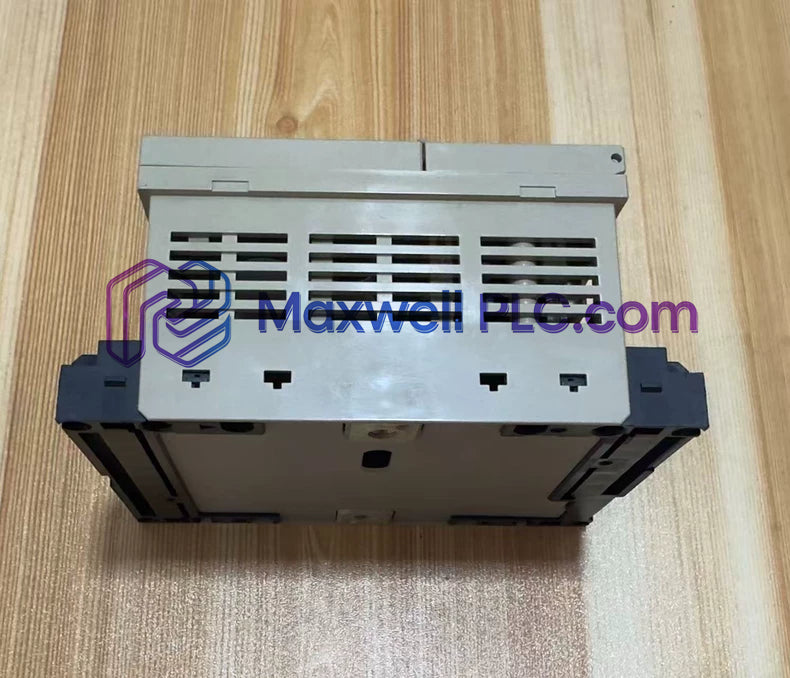

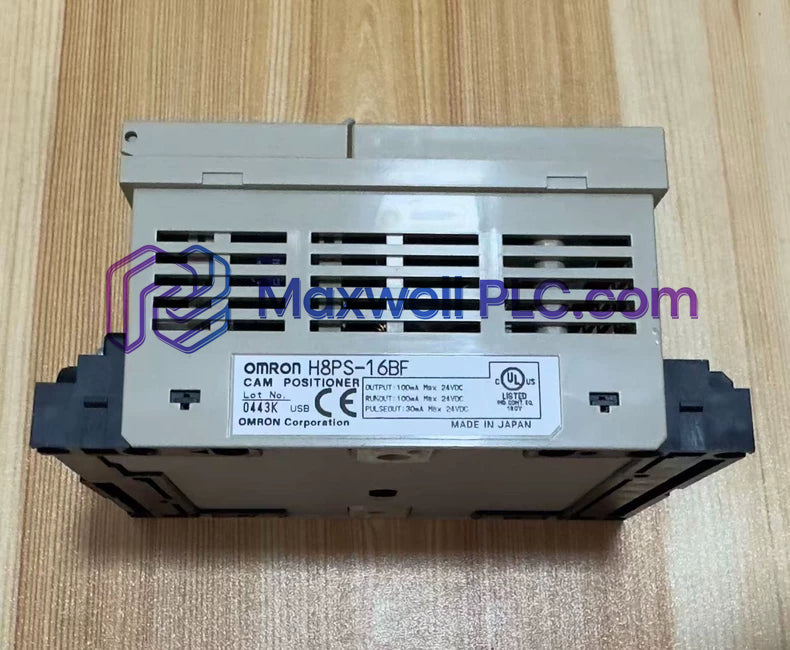

El Omron H8PS-16BF, también catalogado como el posicionador de levas H8PS, funciona como un componente de hardware dedicado para la decodificación de ángulos de rotación y la actuación de salida de interruptor de levas de alta velocidad dentro de sistemas automatizados de control de movimiento.

Arquitectura del modelo y desglose del sufijo

• H8PS: Plataforma de controlador de la serie de posicionadores electrónicos de levas compactos.
• 16: 16 salidas de conmutación de transistor discretas para el escalado de canales de salida.
• B: Huella de montaje para panel empotrado o riel DIN de superficie.
• F: Configuración lógica de transistor de salida de colector abierto NPN integrado.

Parámetros de rendimiento técnico

Interfaz de red determinista y escalado de densidad de E/S

La arquitectura de conmutación de E/S de alta densidad ofrece tasas de respuesta de menos de un milisegundo para complementar redes Ethernet deterministas como EtherNet/IP y Profinet. La memoria del sistema admite la retención de parámetros internos a través de ciclos de compatibilidad flash de firmware, manteniendo la sincronización de temporización entre la retroalimentación del encoder rotativo y las comunicaciones del plano posterior del controlador lógico programable (PLC).

Lista de verificación de componentes del paquete

• 1 x Unidad de posicionamiento de levas Omron H8PS-16BF
• 2 x Soportes de montaje en panel con tornillos
• 1 x Junta frontal de goma protectora

Configuración física y protocolo de cableado de terminales

Corte del gabinete y montaje

Inserte el gabinete de 96 x 96 mm en el corte del panel. Apriete los soportes laterales traseros contra la cara del panel, o encaje la base en un riel DIN estándar de 35 mm dentro del gabinete.

Terminación de la interfaz del encoder

Dirija el cable blindado del encoder absoluto directamente al bloque de terminales de entrada designado. Ajuste el interruptor DIP trasero para especificar la decodificación de rotación hacia adelante en sentido horario (CW) o hacia atrás en sentido antihorario (CCW).

Cableado de alimentación y salida NPN

Conecte los cables de alimentación de 24 VCA a los terminales de alimentación. Conecte los circuitos de carga externos de 24 VCC a las 16 salidas de transistor NPN, conectando los comunes de carga al terminal de CC positivo.

Preguntas frecuentes

• ¿Cómo se invierte la dirección de rotación del encoder en el controlador?

  La dirección de conteo del encoder se alterna entre sentido horario (CW) y antihorario (CCW) mediante un ajuste de interruptor DIP integrado.

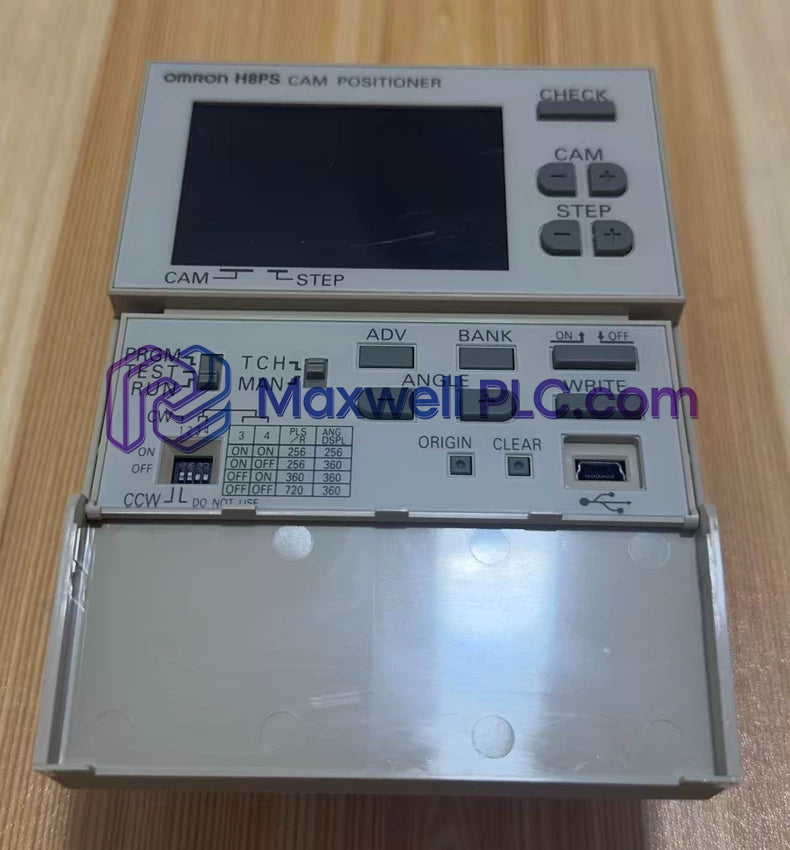

• ¿Qué indicaciones de pantalla se proporcionan en la interfaz frontal?

  El panel LCD retroiluminado muestra la posición actual del ángulo del eje en grados, el número de banco activo y el estado de conmutación del canal de salida.

• ¿Se pueden modificar los ángulos de conmutación de salida mientras la máquina está funcionando?

  Los puntos de ajuste de ángulo pueden programarse sobre la marcha a través del teclado frontal sin interrumpir el procesamiento activo del movimiento del eje.

• ¿Cómo conserva la unidad los ajustes del programa durante cortes de energía?

  La EEPROM interna no volátil almacena todos los puntos de ajuste de ángulo de leva programados sin necesidad de energía de respaldo por batería.

• ¿Qué límites de carga eléctrica se aplican a las salidas de transistor NPN?

  Cada salida de transistor de colector abierto NPN conmuta hasta 30 VCC a 100 mA de corriente continua.

• ¿Cómo se suprime el ruido de la línea de señal del encoder en instalaciones con alta EMI?

  Conecte la malla del blindaje del cable del encoder directamente al terminal de tierra funcional en la base del controlador.

• ¿Qué velocidad de rotación máxima admite la interfaz del encoder?

  El procesador evalúa las señales de posición absoluta con precisión a velocidades de eje que alcanzan hasta 1600 RPM.

• ¿Se pueden guardar múltiples perfiles de levas para diferentes configuraciones de producto?

  Múltiples bancos de parámetros internos permiten a los usuarios almacenar y cambiar entre perfiles de ángulos de producción discretos.
