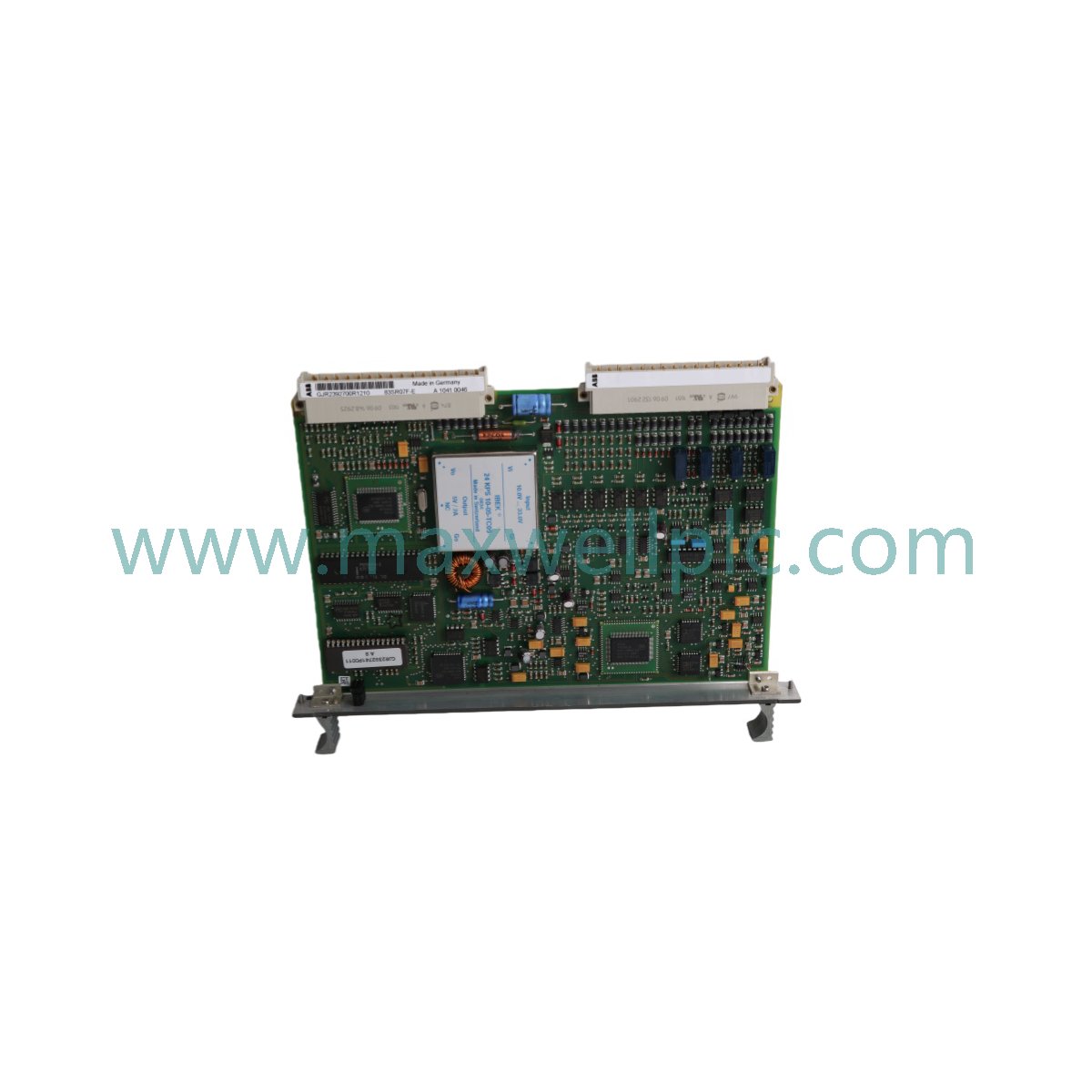

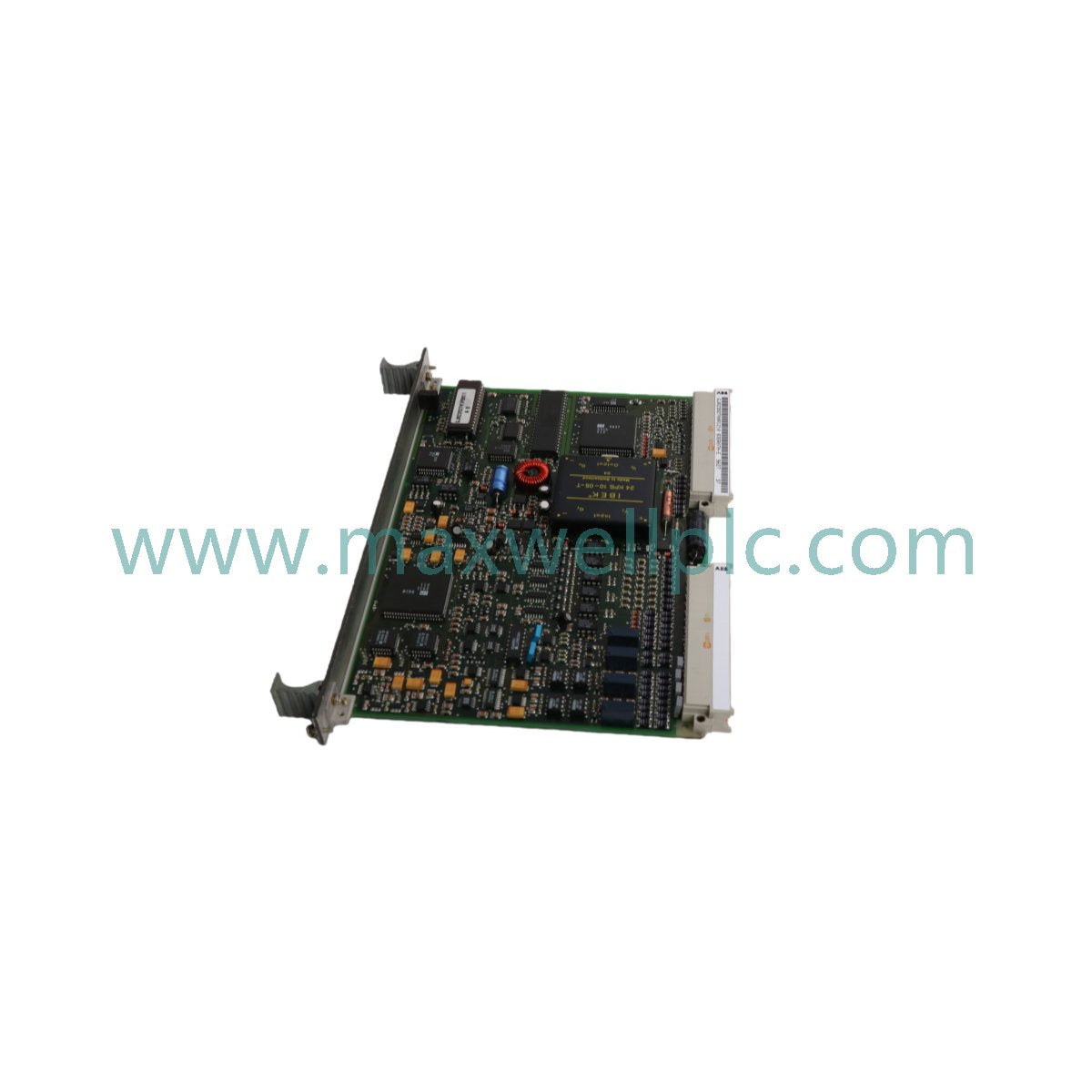

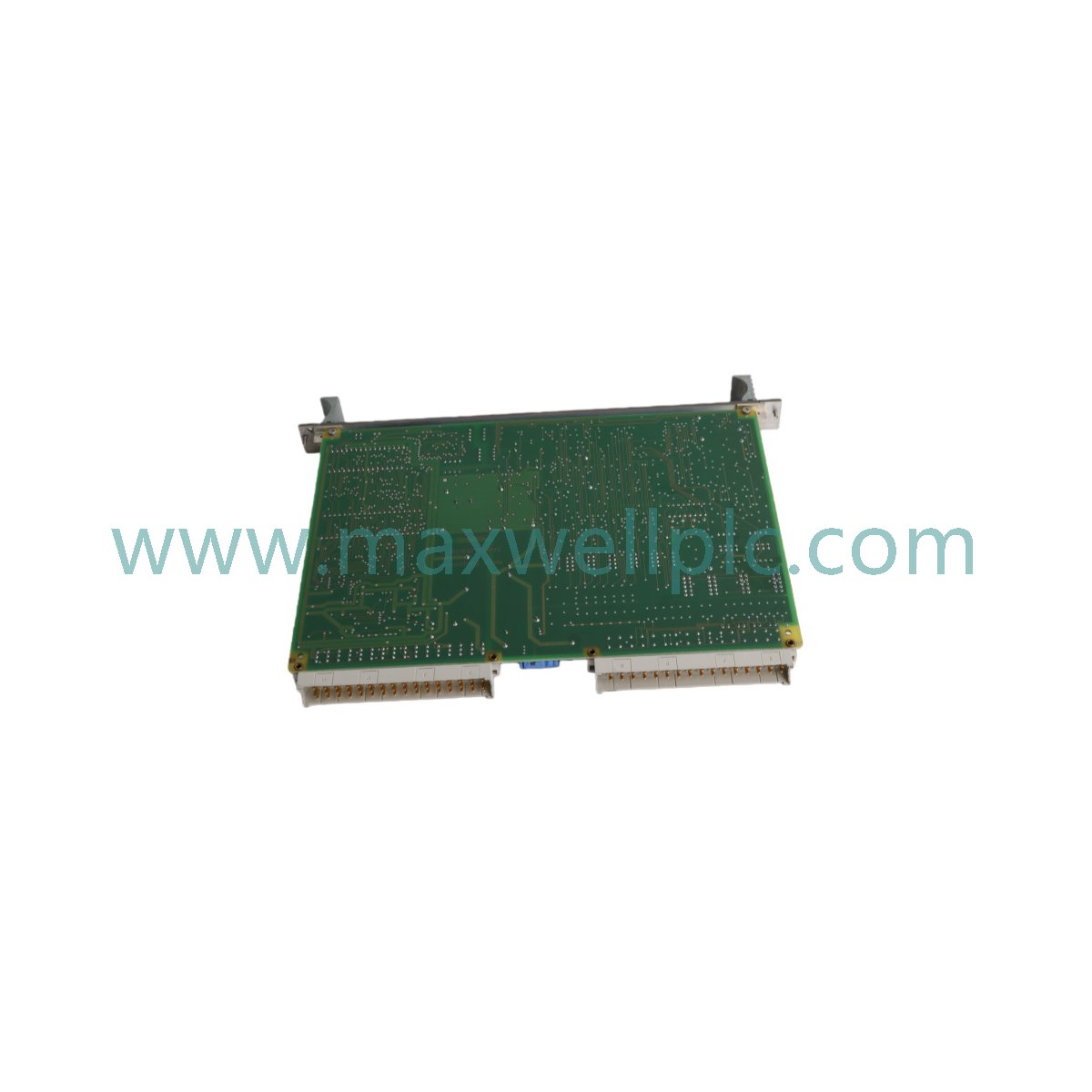

Configurado para procesamiento de señales analógicas y gestión de lazos de control en sistemas de control distribuido Procontrol P14, el ABB 83SR07B-E (Módulo de Control de Proceso GJR2392700R1210) proporciona ejecución física/eléctrica directa de tareas de control de alta velocidad. El módulo utiliza un procesador RISC de 32 bits que opera a 100 MHz para lograr un ciclo de exploración de 1 ms para lazos de regulación críticos. Se interconecta con instrumentación de campo a través de 16 entradas digitales y 8 salidas de relé, manteniendo un aislamiento de 1500 V de campo a lógica. El hardware realiza reconocimiento autónomo de direcciones y validación de bit de paridad de paquetes de datos para asegurar la integridad de la red a través de la arquitectura del bus de estación.

Identificación del Modelo

El 83SR07B-E (GJR2392700R1210) es una variante de unidad de control de proceso singular. No hay subtipos de hardware modulares ni variaciones de matriz configurables para este número de parte específico.

Especificaciones del Hardware

Integración de Control Industrial

El 83SR07B-E está diseñado para su implementación en racks Procontrol P14, donde se requiere velocidad de comunicación del bus de la placa base y escalabilidad de la densidad de E/S para mantener el determinismo del lazo. El módulo soporta compatibilidad de flash de firmware, lo que permite actualizaciones de parámetros lógicos a través de la interfaz PDDS. Su arquitectura de hardware incluye EEPROM no volátil para la retención de la configuración, asegurando la preservación del estado durante eventos de pérdida de energía. La lógica de diagnóstico integrada monitorea la conexión del bus y el estado del núcleo RISC interno, informando fallas al controlador central para mantener la sincronización de todo el sistema.

Información para Pedidos

• Módulo de Control de Proceso 83SR07B-E

• Embalaje protector clasificado ESD

• Documentación técnica/manual insertado

• No incluye placas de montaje ni conectores de cableado de campo

Pautas de Instalación en Campo

• Montaje: Inserte el módulo en la ranura de rack de estación designada; asegúrese de que el conector de la placa posterior trasera esté completamente asentado para mantener la integridad eléctrica del bus.

• Conexión a tierra: Conecte el chasis del rack a la toma de tierra del gabinete para satisfacer los requisitos de blindaje EMI y protección contra sobretensiones.

• Cableado: Termine todas las entradas de campo y salidas de relé de acuerdo con el diagrama de terminales; use conductores blindados para las rutas de señales analógicas para minimizar el ruido inducido.

• Separación: Enrute las líneas de E/S digitales separadas de las líneas de accionamiento de alta potencia o de suministro de CA para evitar la diafonía.

• Verificación: Realice una verificación de estado utilizando los indicadores LED del panel frontal para confirmar el estado del enlace del bus de comunicación antes de habilitar las salidas de control.

Preguntas Frecuentes

• P: ¿El módulo es de conexión en caliente (hot-swappable)?

• R: No, retire la alimentación del rack de la estación P14 antes de extraer o instalar el módulo para evitar daños por sobretensión transitoria en la placa base.

• P: ¿Cómo se direcciona el módulo?

• R: El módulo realiza un reconocimiento automático de direcciones al encenderse y al iniciar el bus, eliminando la necesidad de ajustes manuales de interruptores DIP.

• P: ¿Cuál es el propósito del aislamiento de 1500 V?

• R: Esta barrera galvánica protege el procesador RISC de 32 bits y los circuitos lógicos sensibles de transitorios de alto voltaje originados en las líneas de E/S de campo.

• P: ¿Puedo actualizar la lógica de control de forma remota?

• R: Sí, los parámetros de configuración y las actualizaciones de firmware se pueden gestionar a través de la interfaz PDDS sin necesidad de retirar el módulo del rack.

• P: ¿Qué significa un indicador LED rojo?

• R: Un LED rojo de estado suele indicar una perturbación de hardware interna o un error crítico de bit de paridad en el bus de comunicación; consulte los registros de errores a través de la herramienta de ingeniería.

• P: ¿El módulo pierde datos durante un corte de energía?

• R: No, los parámetros de configuración y control se almacenan en la EEPROM no volátil, asegurando que el módulo reanude su estado operativo programado al restablecerse la energía.

• P: ¿Puede este módulo operar con un ciclo de escaneo de 1 ms bajo carga completa de E/S?

• R: Sí, la arquitectura RISC de 32 bits está diseñada para mantener un escaneo determinista de 1 ms incluso con las 16 entradas digitales y las 8 salidas de relé activas.

• P: ¿Las salidas de relé están clasificadas para cargas de CA y CC?

• R: Las salidas de relé están clasificadas para 5 A a 230 VCA; consulte el manual técnico para conocer las curvas de reducción de potencia específicas si se conmutan cargas inductivas de CC.
