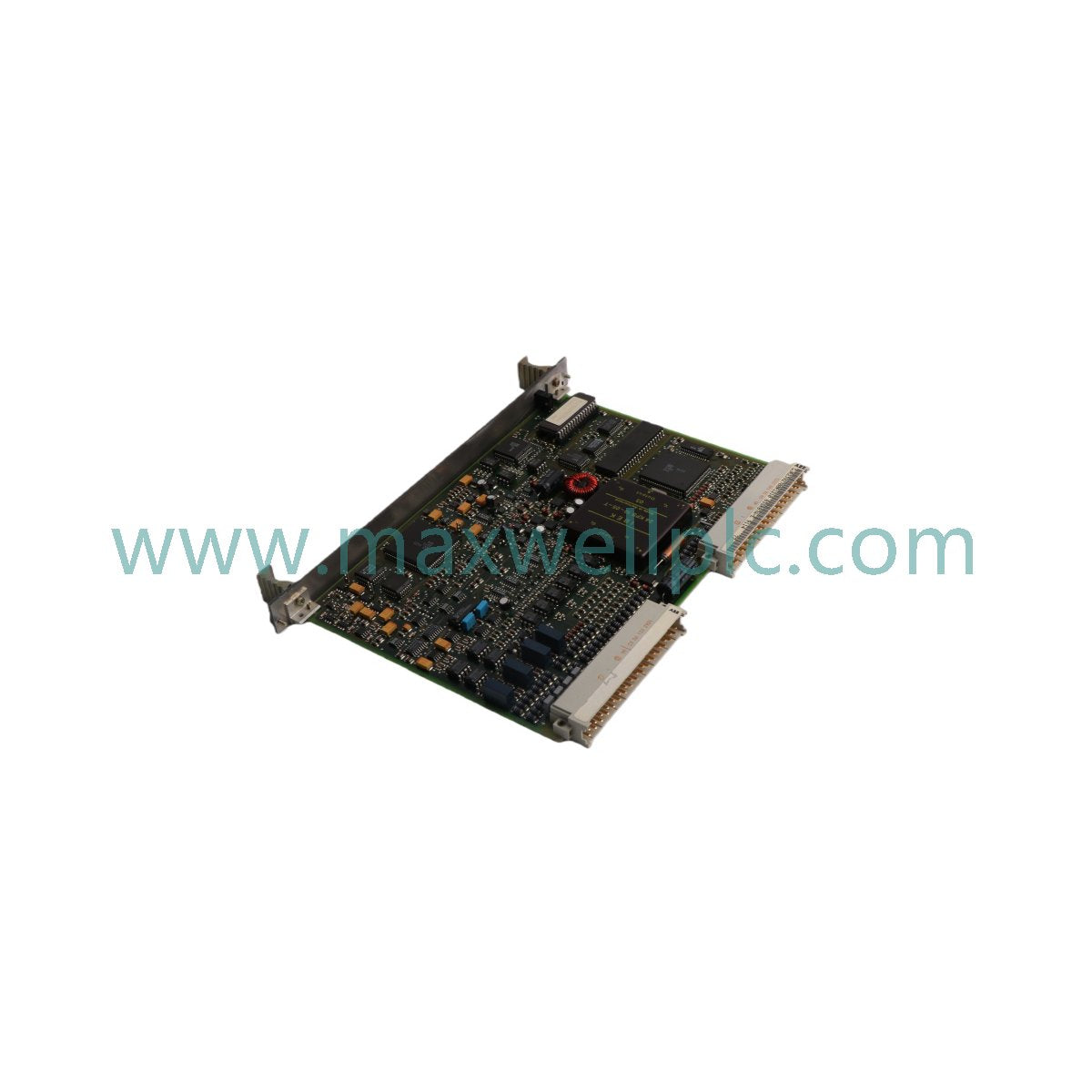

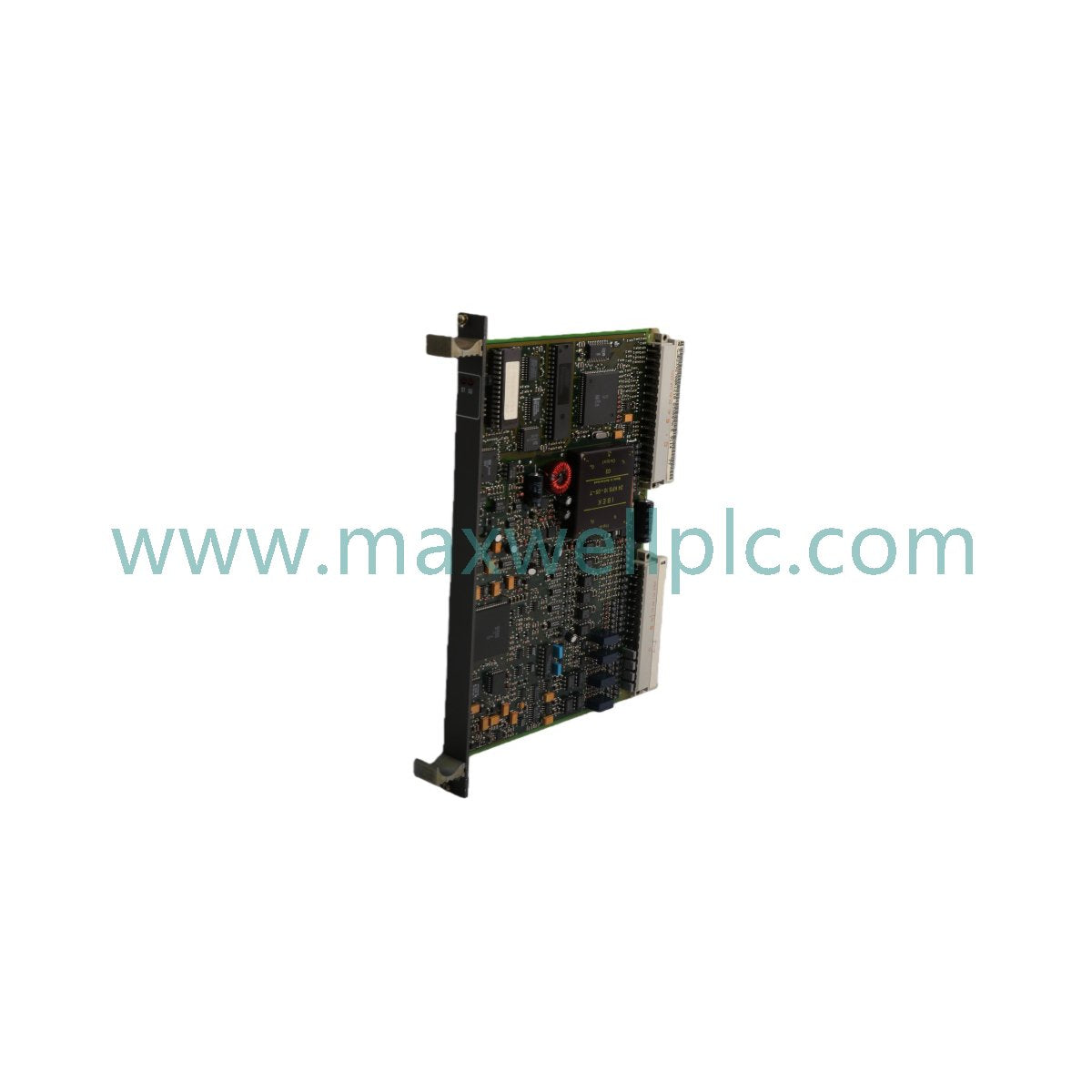

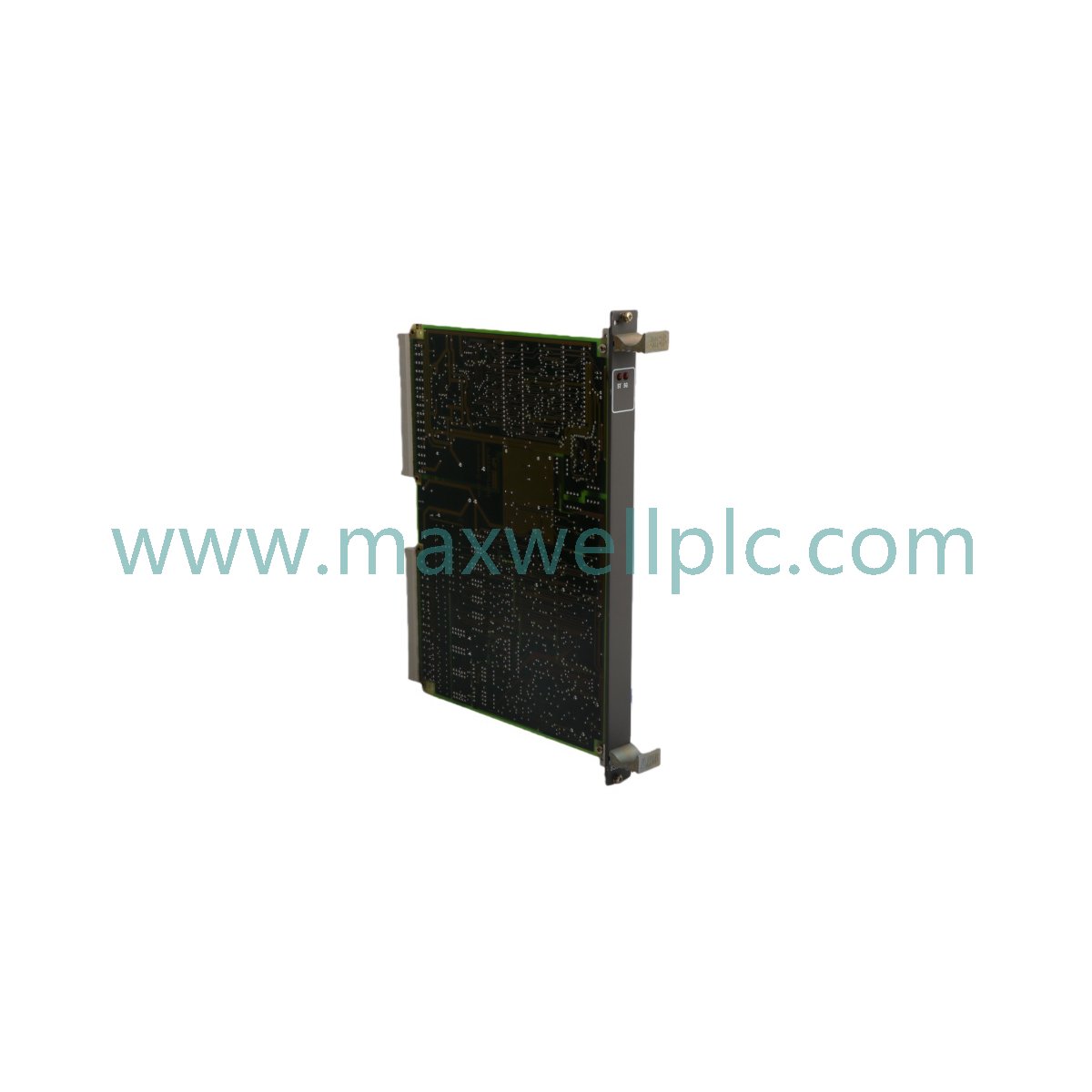

Configurado para la regulación continua de señales en redes de automatización DCS, el ABB GJR2392700R1210 83SR07D-E (GJR2392700R1210 83SR07D-E Módulo de Control Analógico) proporciona ejecución eléctrica directa del posicionamiento del actuador y la gestión de variables de proceso. Este componente de hardware utiliza un procesador RISC de 32 bits para realizar el acondicionamiento de la señal y la lógica de E/S para sistemas electrohidráulicos, electroneumáticos y de motor eléctrico.

Identificación del modelo

El identificador GJR2392700R1210 83SR07D-E define el conjunto del módulo de control integrado dentro del ecosistema de hardware ABB DCS. Esta arquitectura de unidad admite salidas de actuador duales e incorpora arrays dedicados de entrada digital y salida de relé para un control de bucle completo.

Especificaciones del hardware

Control industrial y comunicación de accionamientos ABB

El módulo integra comunicación determinista de alta velocidad, lo que permite una sincronización precisa dentro de los bucles de control gestionados por el DCS. Su arquitectura admite una velocidad de comunicación de bus de backplane suficiente para ciclos de control de 100 ms para actuadores simples y de 200 ms para actuadores duales. La lógica interna es compatible con flash, lo que permite actualizaciones de firmware para mantener los estándares de rendimiento de todo el sistema y la compatibilidad con los requisitos de densidad de E/S en evolución dentro del rack de control.

## Información para pedidos

• Unidad de módulo de control analógico GJR2392700R1210 83SR07D-E.

• Documentación del producto y certificados de cumplimiento normativo.

• Embalaje antiestático industrial estándar.

Guías de instalación en campo

Montaje mecánico

• Monte el módulo en posición vertical en un riel DIN estándar o chasis para garantizar la convección térmica a través del disipador de calor.

• Deje el espacio necesario alrededor del módulo para evitar la acumulación de temperatura ambiente.

Terminación eléctrica

• Verifique la polaridad de la alimentación de 24 VCC antes de conectar a los terminales de alimentación.

• Utilice cables blindados para todas las entradas y salidas analógicas para mitigar la interferencia electromagnética.

• Conecte los hilos de drenaje blindados a la barra de tierra del gabinete para mantener la integridad de la señal del circuito.

Preguntas frecuentes

• P: ¿Este módulo es compatible con la conexión en caliente (hot-swapping)?

  R: No, desconecte la alimentación antes de insertar o quitar el módulo del backplane para evitar daños eléctricos en los pines y la lógica interna.

• P: ¿El módulo admite aislamiento de canal a canal?

  R: El módulo proporciona aislamiento de 1500 VCA entre la interfaz de campo y el backplane lógico para evitar interferencias relacionadas con la tierra.

• P: ¿Cómo se configuran los tiempos del ciclo de control?

  R: Los tiempos de ciclo son inherentes a la lógica del firmware para la configuración específica del actuador y se gestionan mediante los parámetros del sistema DCS.

• P: ¿Cuál es el propósito del procesador RISC de 32 bits?

  R: El procesador se encarga de la ejecución de alta velocidad de algoritmos de control y el procesamiento de señales de E/S necesarios para un movimiento preciso del actuador.

• P: ¿Puede el módulo detectar una falla de señal de bucle abierto?

  R: Sí, el firmware admite la notificación de diagnósticos para la pérdida de señal de entrada y fallas de continuidad del bucle de corriente de salida.

• P: ¿Las entradas digitales están optoaisladas?

  R: Sí, todas las entradas digitales están aisladas para evitar que el ruido eléctrico externo entre en el núcleo de procesamiento del módulo.

• P: ¿Esta unidad es compatible con revisiones de hardware anteriores?

  R: Verifique el número de revisión de hardware específico en la herramienta de configuración del DCS antes de reemplazarlo, ya que la compatibilidad del firmware varía según la revisión.

• P: ¿Cómo se monitorea el estado de la salida del relé?

  R: El estado del relé se mapea al registro interno del sistema y se puede ver a través de los diagnósticos de la estación de operador del DCS.
