Descripción del producto

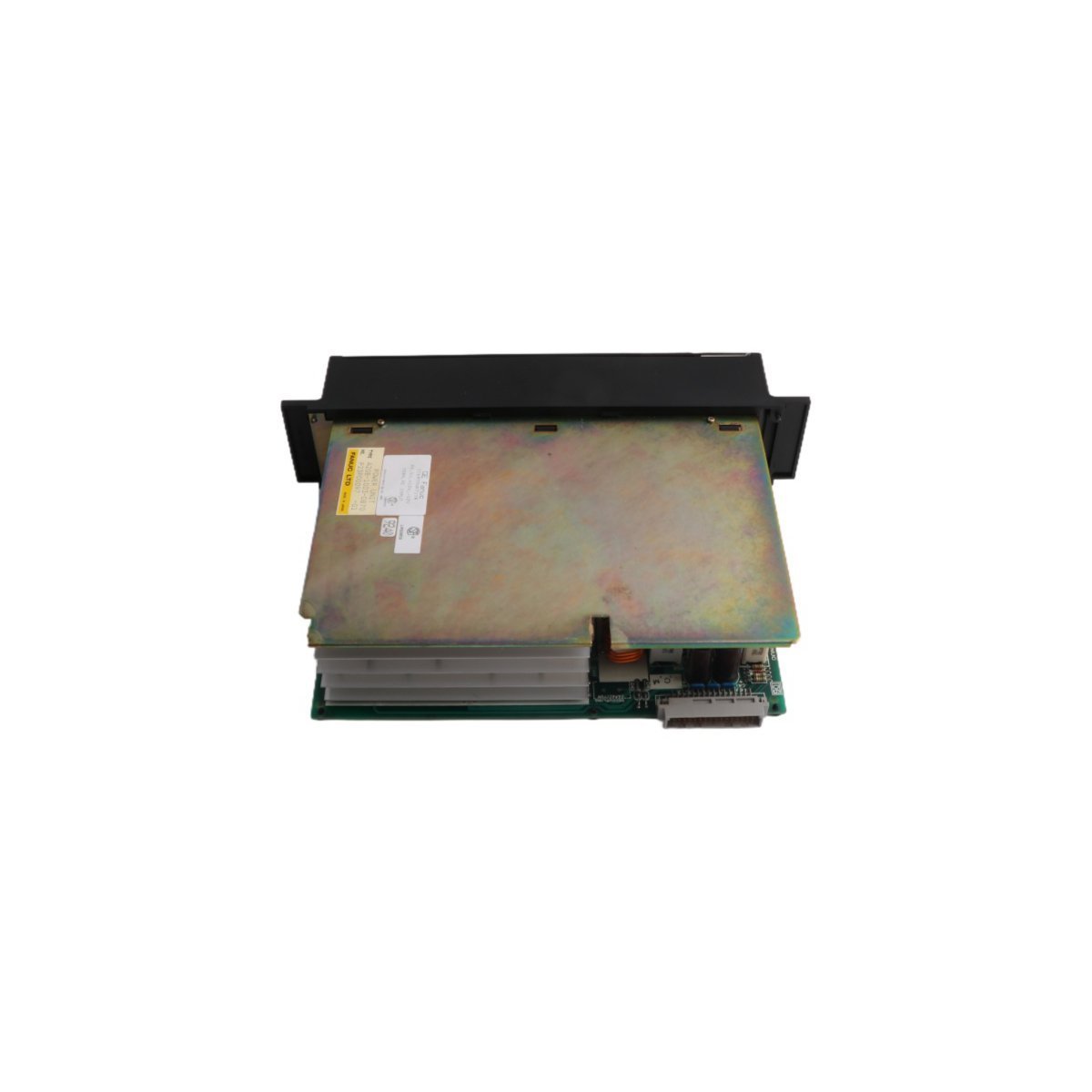

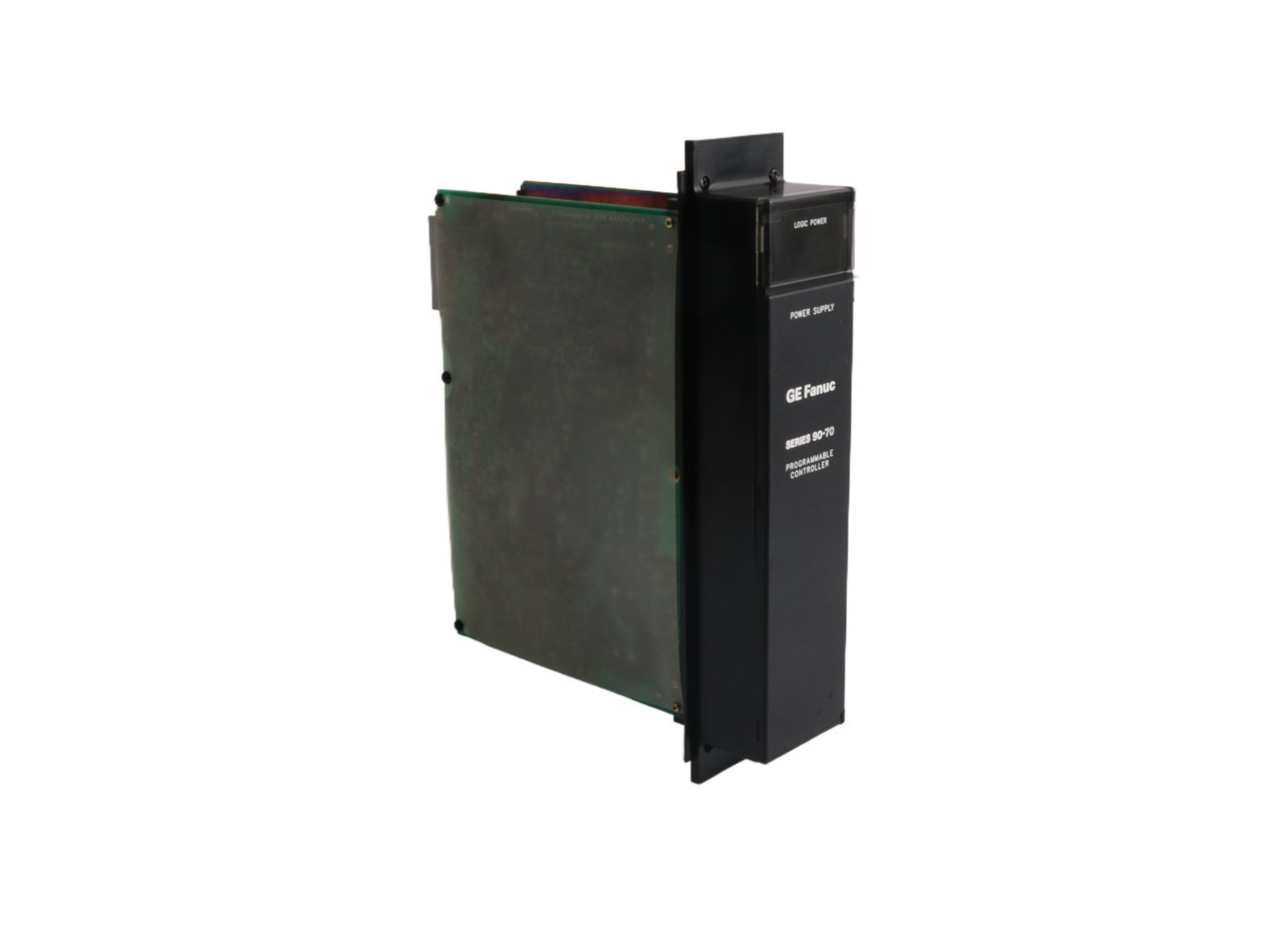

El IC697PWR711 es un módulo de fuente de alimentación de triple salida de 100 vatios, de alta capacidad, diseñado específicamente para la familia de Controladores Lógicos Programables (PLC) General Electric Serie 90-70. Este módulo sirve como fuente de energía principal para el backplane del sistema, convirtiendo las tensiones de entrada de CA o CC en la energía CC regulada requerida por la CPU, los módulos de E/S y los módulos de comunicación. Diseñado para una alta fiabilidad en sistemas de control distribuido (DCS) de misión crítica, el IC697PWR711 cuenta con corrección avanzada del factor de potencia y protección electrónica integrada contra sobretensiones. Su arquitectura modular, de inserción, permite una integración perfecta en cualquier bastidor IC697 estándar, ocupando típicamente la ranura más a la izquierda dedicada para facilitar la secuencia de nivel lógico y la distribución de energía a través de la interfaz de backplane de 48 pines.

Rendimiento técnico y especificaciones eléctricas

El IC697PWR711 está construido para proporcionar una alimentación estable y filtrada bajo diversas condiciones de carga industrial:

• Compatibilidad de entrada versátil: Admite entradas de amplio rango que incluyen 120/240 VCA (rango de 90–264 VCA) y 125 VCC (rango de 100–150 VCC).

• Rieles de salida CC triples: Proporciona +5 VCC a 20 amperios, +12 VCC a 2 amperios y -12 VCC a 1 amperio para satisfacer los diversos requisitos del módulo.

• Corrección del factor de potencia (PFC): La circuitería integrada optimiza el uso de energía de CA y reduce la distorsión armónica en la red eléctrica de la planta.

• Protección contra fallos: Salvaguardia electrónica completa contra cortocircuitos, sobrecorriente y sobretensión para evitar daños a los componentes del PLC aguas abajo.

• Capacidad de mantenimiento: Cuenta con una función de "ride-through" que mantiene la tensión de salida durante al menos un ciclo completo de línea de entrada durante una pérdida momentánea de energía a plena carga.

• Soporte de doble bastidor: Capaz de alimentar dos bastidores separados simultáneamente a través de un cable de interconexión precableado, siempre que la carga combinada no exceda el umbral de 100 vatios.

Características de diseño e instalación

• Integración en bastidor: Diseñado para un montaje de alta densidad en bastidores IC697 o VME Integrator con un conector plug-and-play de 48 pines.

• Gestión térmica: Diseño eficiente de disipación de calor, aunque se recomienda la reducción de potencia cuando se opera en el extremo inferior del rango de tensión o en ambientes de alta temperatura ambiente.

• Indicadores de diagnóstico: Los LED del panel frontal proporcionan información de estado inmediata sobre la presencia de energía de entrada y el estado de la salida.

• Construcción mecánica: Dimensiones compactas de 20 x 11.5 x 5.7 cm y un peso robusto de 0.9 kg, adecuado para entornos industriales con altas vibraciones.

Aplicaciones industriales

Como componente central de la plataforma de automatización de la Serie 90-70, el IC697PWR711 se utiliza en:

• Control de procesos complejos: Proporciona energía lógica fiable para el procesamiento químico y los DCS de refinería.

• Generación de energía: Soporta sistemas GE Mark VIe y arquitecturas de control de turbinas donde el tiempo de actividad continuo es obligatorio.

• Gestión de infraestructuras: Alimenta sistemas de automatización de grandes plantas de tratamiento de agua y servicios públicos.

• Automatización de fabricación: Sirve como base eléctrica para bastidores de PLC de montaje de alta velocidad y manejo de materiales.
