Descripción general del producto

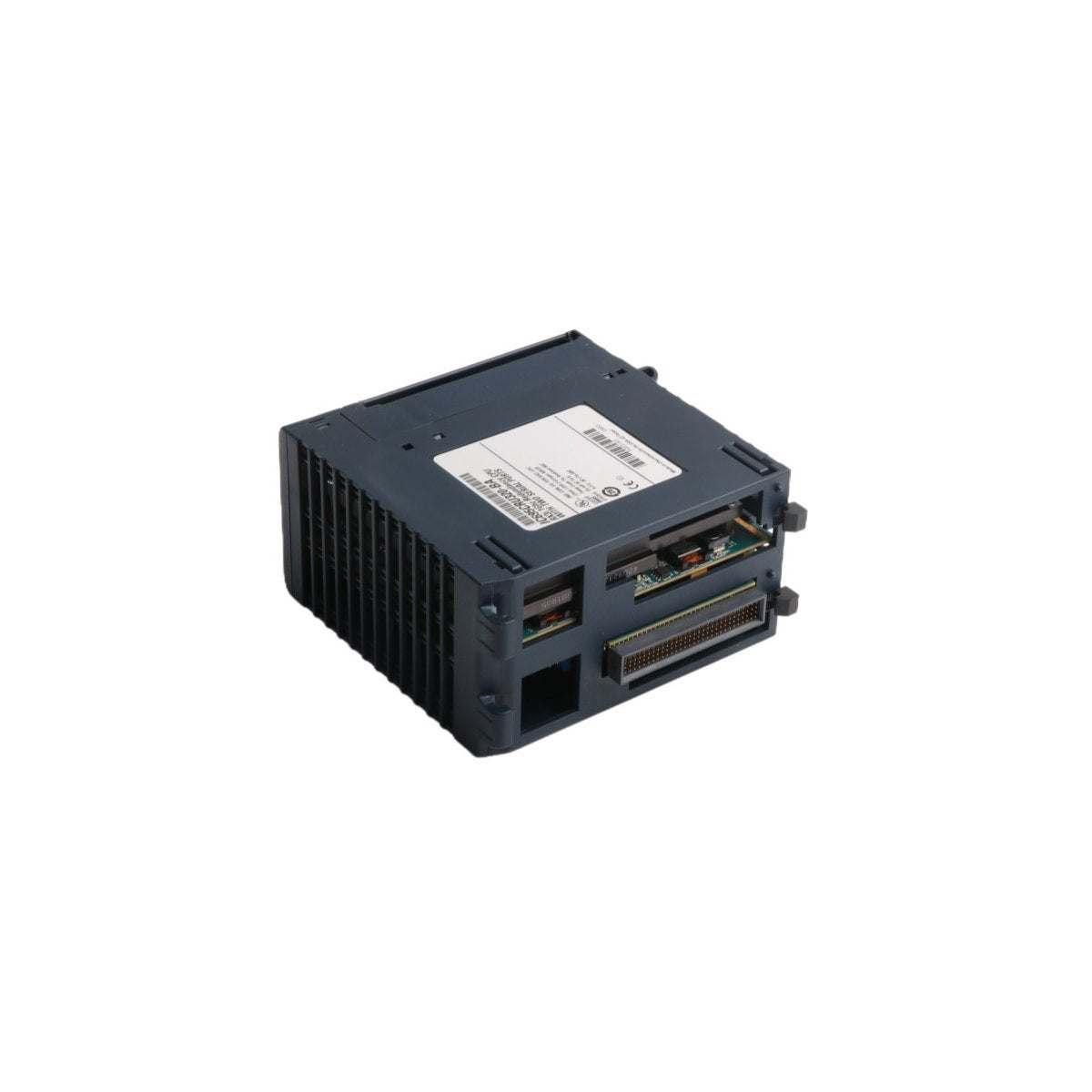

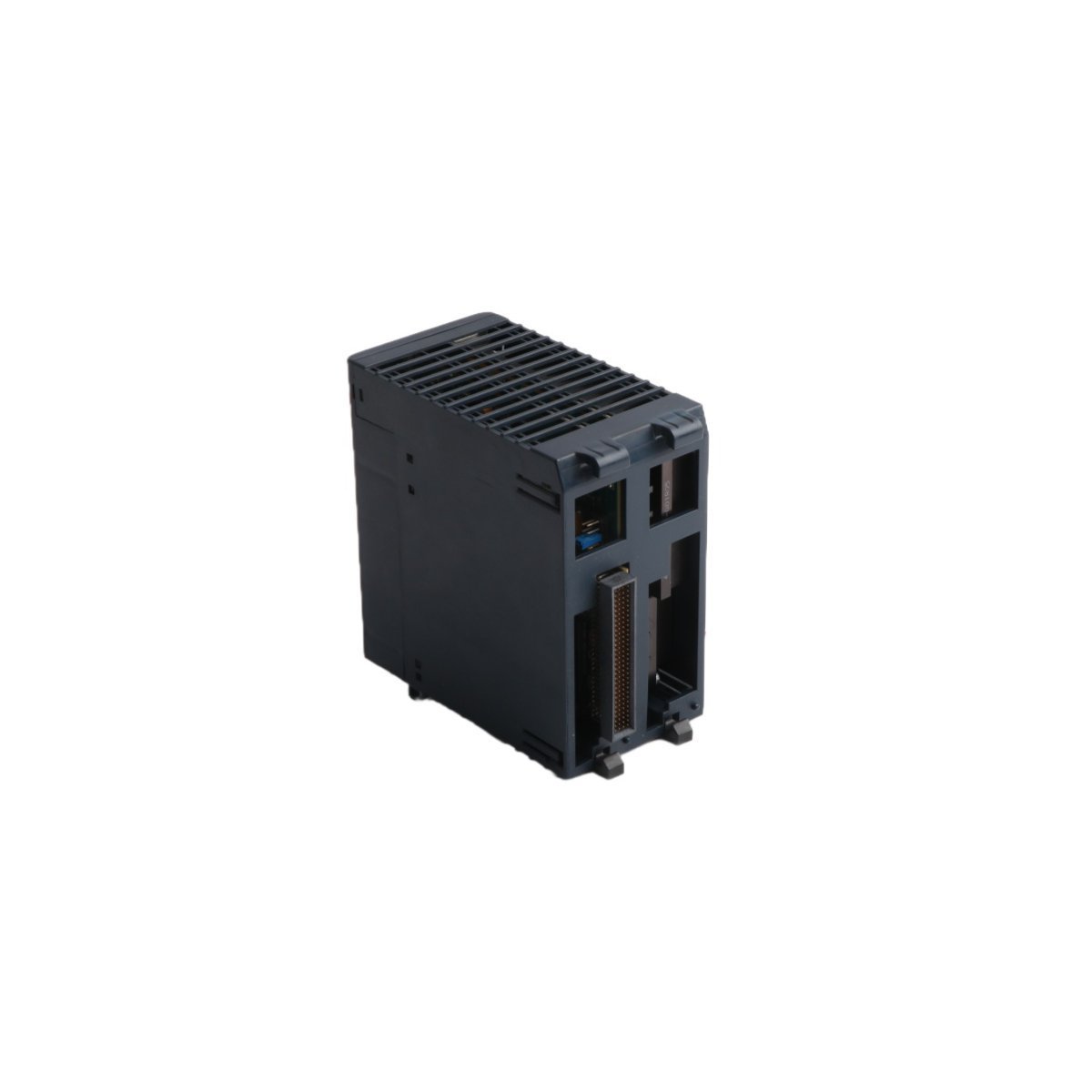

La GE IC695CRU320 es una unidad central de procesamiento de alto rendimiento y habilitada para redundancia, diseñada específicamente para la plataforma PACSystems RX3i. Este módulo es el componente principal para operaciones industriales que requieren tolerancia a cero tiempo de inactividad, funcionando como un controlador de "reserva en caliente". En una configuración redundante, dos unidades IC695CRU320 trabajan en un par primario/secundario sincronizado. Si el procesador activo encuentra una falla, la unidad de respaldo toma el control sin interrupciones, asegurando que los procesos críticos continúen sin interrupción.

Equipada con un procesador Celeron M de 1GHz y una robusta interfaz de backplane basada en PCI, la IC695CRU320 ofrece una ejecución lógica de alta velocidad y un rendimiento de datos significativo. Está diseñada para gestionar arquitecturas de automatización complejas, soportando grandes cantidades de E/S y sofisticados algoritmos de control requeridos en la generación de energía, el petróleo y gas, y las grandes instalaciones de tratamiento de agua.

Características técnicas

• Velocidad de procesamiento: Procesador Intel Celeron M de 1 GHz para una rápida resolución lógica

• Memoria de usuario: 64 MB de memoria de usuario no volátil para lógica de programa y datos de registro

• Tiempo de conmutación: Transición de redundancia ultrarrápida en un solo ciclo lógico (tan bajo como 3.133 ms)

• Enlace de sincronización: Admite transferencia de datos de alta velocidad de hasta 2 MB para mantener actualizaciones en tiempo real de la unidad secundaria

• Capacidad de E/S: Admite hasta 32.640 E/S discretas y 32.640 palabras de E/S analógicas

• Lenguajes de programación: Compatible con Diagrama de escalera (LD), Diagrama de bloques de funciones (FBD), Texto estructurado (ST) y programación de bloques C

• Comunicación: Puertos serie RS-232 y RS-485 integrados; admite Ethernet a través de módulos montados en rack

• Soporte de migración: Cuenta con un backplane de doble bus que permite el uso de módulos de E/S heredados de la serie 90-30

• Dimensiones: 3.5 x 13 x 13.5 cm

• Peso: 0.36 kg

• Origen de fabricación: EE. UU.

Operación avanzada a prueba de fallos

La IC695CRU320 se destaca en la línea de PACSystems por su rendimiento determinista y diseño tolerante a fallos. Al utilizar el bus PCI de alta velocidad en el backplane universal RX3i, el módulo logra tasas de intercambio de datos significativamente más rápidas en comparación con los controladores de bus serie tradicionales. Esta arquitectura permite que el sistema sincronice grandes cantidades de datos de proceso entre los racks primario y secundario en tiempo real.

Desde una perspectiva de mantenimiento, el módulo admite el "Hot Swapping", lo que permite el reemplazo de hardware sin apagar todo el sistema, una característica vital para los sistemas de control distribuido (DCS) de misión crítica. Con la capacidad de almacenar hasta 512 bloques de programa, el IC695CRU320 proporciona la escalabilidad necesaria para futuras expansiones de la planta, manteniendo al mismo tiempo los rigurosos estándares de seguridad y disponibilidad requeridos por la infraestructura industrial moderna.
