Descripción general del producto

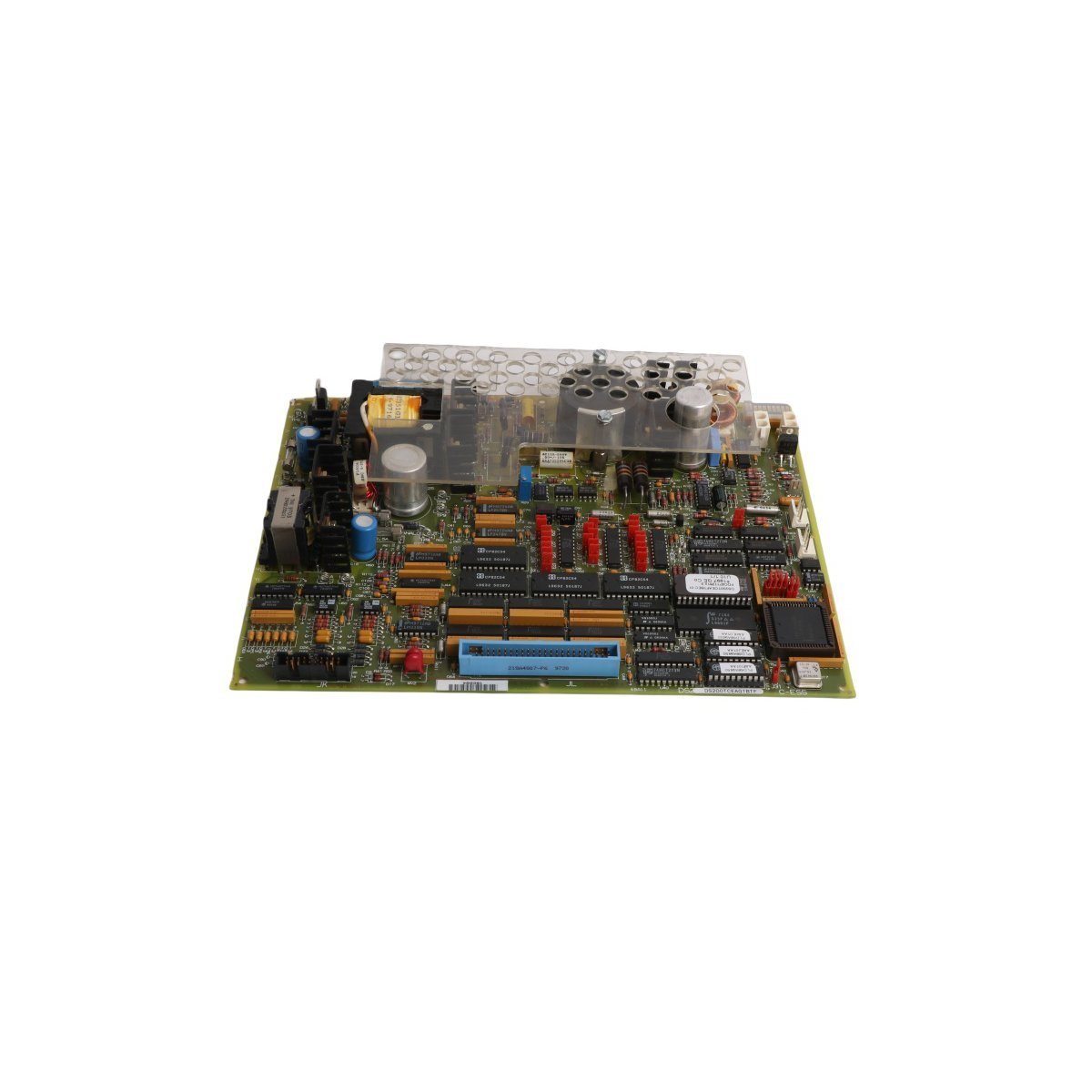

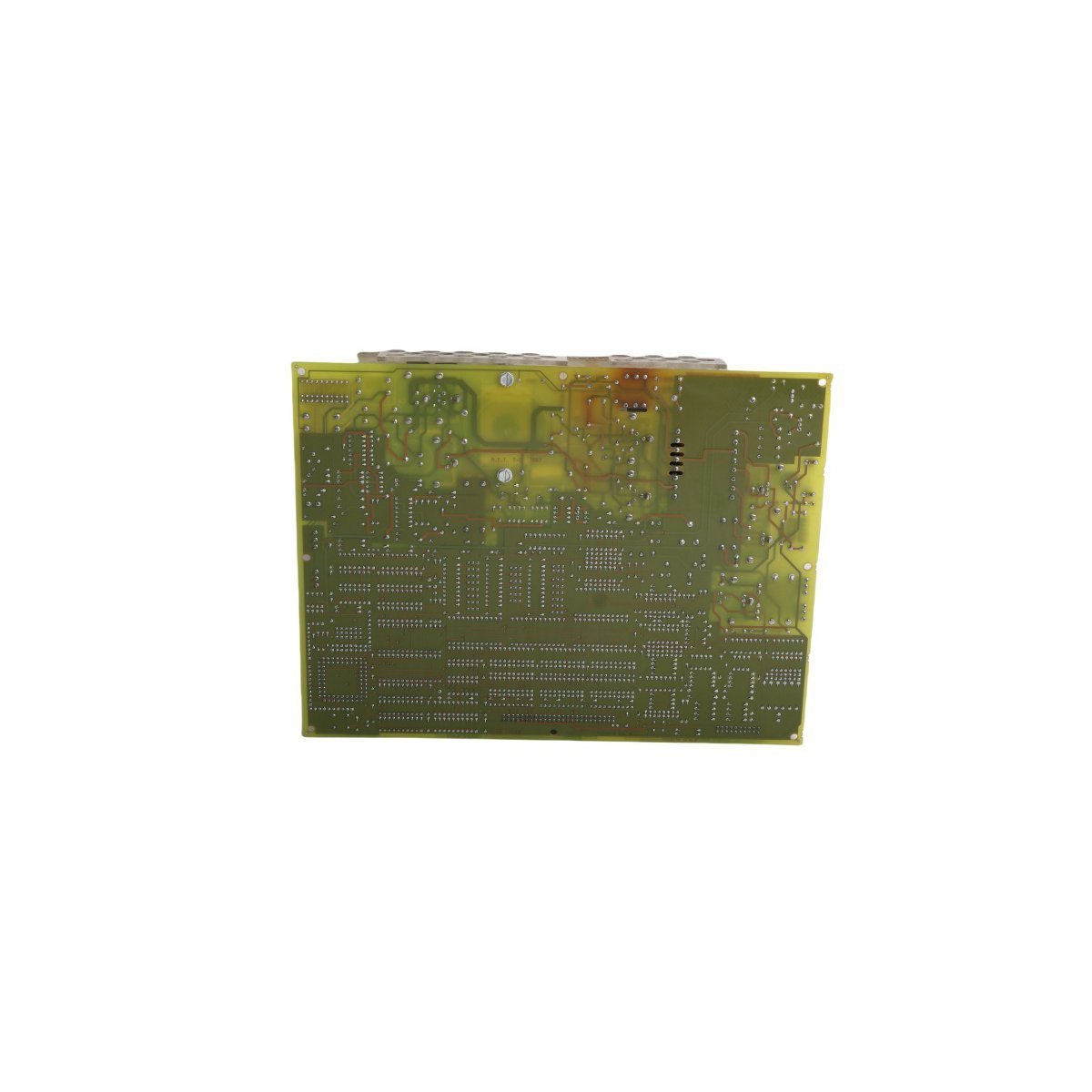

La General Electric DS200TCEAG1BTF es una tarjeta de sobrevelocidad de emergencia de alta integridad diseñada para la arquitectura de control de turbinas Speedtronic™. Utilizado principalmente dentro de la Serie Mark V, este módulo funciona como una capa de seguridad crítica diseñada para detectar y mitigar condiciones de sobrevelocidad mecánica en turbinas de gas y vapor. Representa una evolución madura de la serie TCEAG1, incorporando revisiones específicas de hardware para mejorar la estabilidad del procesamiento. Al monitorear las entradas de frecuencia de los sensores de velocidad, el DS200TCEAG1BTF ejecuta la lógica de disparo de emergencia independientemente de los procesadores de control primarios, asegurando que la turbina se lleve a un estado seguro si los parámetros operativos exceden los límites de rotación predefinidos.

Infraestructura de hardware y diseño de la placa

• Número de modelo DS200TCEAG1BTF

• Tipo de componente PCB de protección contra sobrevelocidad de emergencia

• Familia del sistema Serie Mark V (Tecnología Speedtronic™)

• Núcleo de procesamiento Microprocesador integrado dedicado para lógica de seguridad independiente

• Arquitectura de memoria Múltiples zócalos EPROM para módulos de firmware programables

• Protección contra sobrecorriente Tres fusibles integrados de alta fiabilidad con ID de circuito dedicados

• Configurabilidad 30 puentes integrados para parámetros operativos seleccionables en campo

• Puertos de interfaz Dos conectores tipo bayoneta para entrada de señal de alta integridad

• Masa 1.4 kg

• Dimensiones 27.8 cm x 21.2 cm x 4.8 cm

• Origen de fabricación EE. UU.

• Ciclo de vida del sistema Soporte para instalaciones de turbinas activas y maduras

Aplicaciones de seguridad de misión crítica

El DS200TCEAG1BTF se implementa en entornos industriales de alta consecuencia donde el rendimiento a prueba de fallos es la máxima prioridad:

Protección contra disparo de turbinaActuando como la interfaz de hardware principal para los solenoides de disparo de emergencia, activando un apagado inmediato si el microprocesador identifica una velocidad de rotación que amenaza la integridad estructural del eje de la turbina.

Monitoreo redundante de velocidadUtilizando rutas de señal independientes a través de conectores de bayoneta para verificar los datos del sensor con los puntos de ajuste programables de EPROM, proporcionando una respuesta determinista independientemente del estado del DCS central.

Resiliencia a las fluctuaciones de voltajeAprovechando una serie de fusibles integrados para aislar la lógica interna de las sobretensiones eléctricas del lado del campo, asegurando que la tarjeta de seguridad permanezca operativa incluso durante anomalías en la distribución de energía.

Sostenimiento de sistemas heredadosProporcionando un repuesto esencial para los sistemas Speedtronic™ Mark V donde los protocolos de seguridad modernos deben mantenerse en marcos de turbinas heredados sin una migración completa del sistema de control.

Validación y configuración de diagnósticoPermitiendo a los ingenieros de campo utilizar la amplia matriz de puentes y los módulos EPROM para personalizar las curvas de disparo para tamaños de turbina específicos y perfiles de carga operativa.
