Descripción general del producto

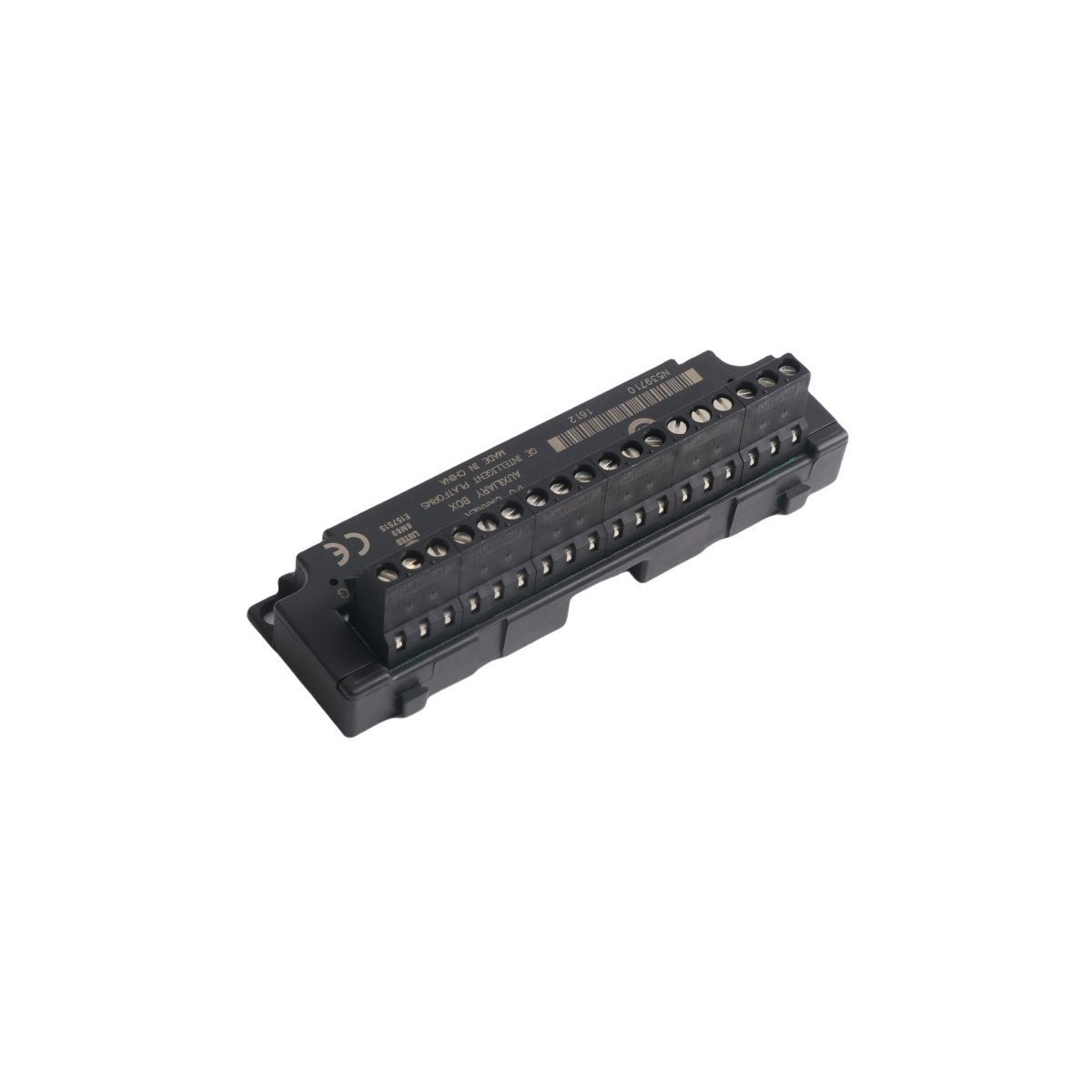

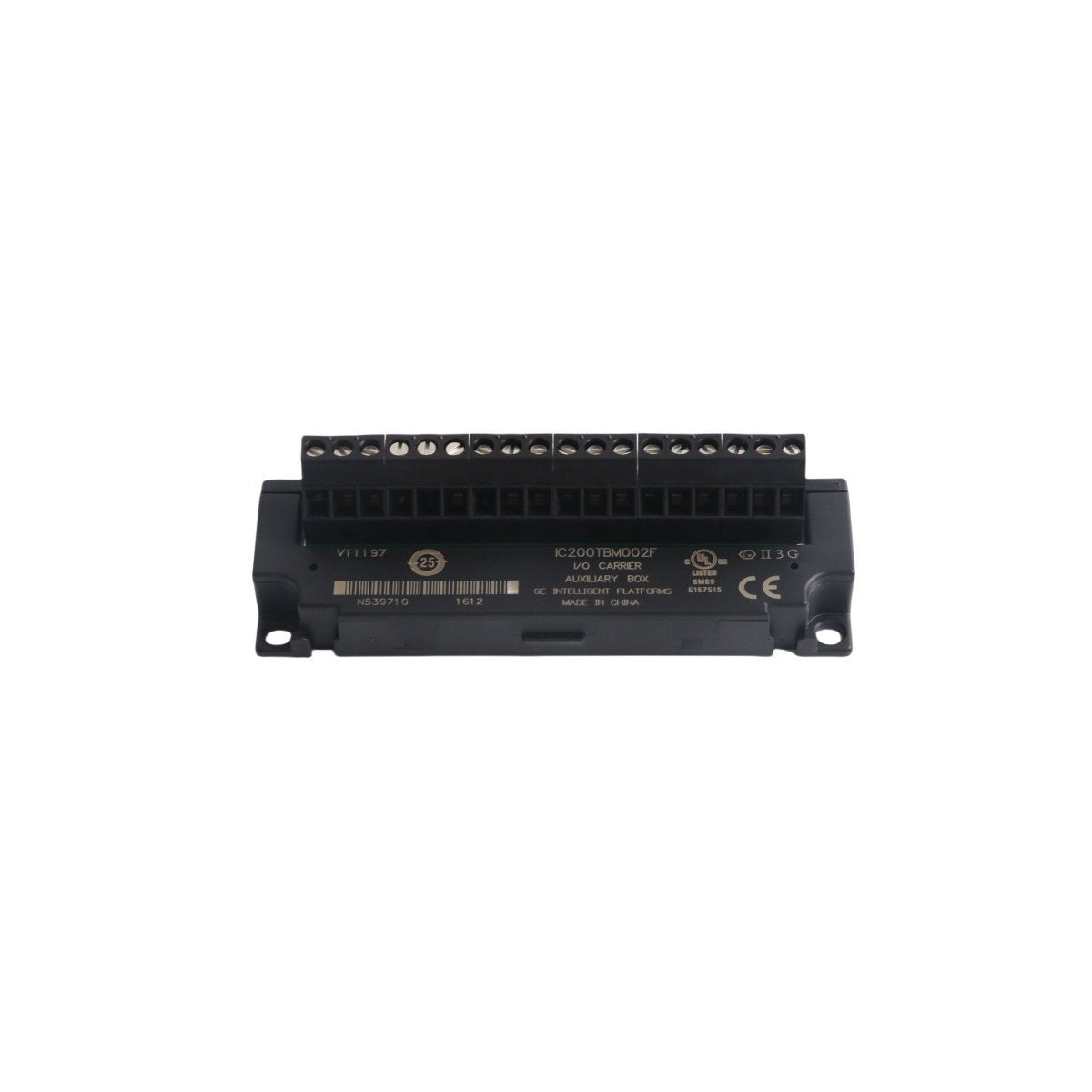

El GE Fanuc IC200TBM002 es un bloque de terminales de E/S auxiliar especializado diseñado para expandir la densidad de cableado dentro del ecosistema PLC VersaMax. Este componente tipo caja proporciona 18 puntos de conexión interconectados internamente, funcionando como un bloque de distribución de alta capacidad para señales comunes de energía o tierra. Al integrarse directamente con los portadores de E/S VersaMax, el IC200TBM002 simplifica el cableado de campo complejo al ofrecer terminales de interposición organizados. Su diseño prioriza tanto la eficiencia espacial como la integridad eléctrica, asegurando que las configuraciones de E/S de alta densidad sigan siendo manejables y confiables en los gabinetes de control industrial.

Parámetros de hardware y características técnicas

• Tipo de terminal: 18 terminales tipo caja IEC interconectados internamente.

• Capacidad de voltaje: Clasificado para funcionar hasta 264 VCA, con una tolerancia de sobretensión que alcanza los 300 VCA.

• Clasificación de corriente: Admite una corriente agregada máxima de 8 amperios.

• Compatibilidad de cableado: Admite conductores sólidos o trenzados entre AWG #14 ($2.1 mm^2$) y AWG #22 ($0.33 mm^2$).

• Soporte de doble cable: Capaz de alojar dos cables de hasta AWG #18 por punto de terminal.

• Mecanismo de instalación: Cuenta con pestañas de montaje y ranuras de inserción integradas para una fijación segura a los portadores de E/S.

• Estabilidad ambiental: Incluye orificios de montaje en panel para aplicaciones de alta vibración, asegurando una presión de contacto continua.

• Especificaciones físicas: Perfil ultraligero de 0,06 kg; dimensiones de 11 x 3,5 x 3 cm.

• Aislamiento: Proporciona aislamiento eléctrico del portador de E/S primario para evitar la diafonía y la interferencia de la señal.

Aplicaciones industriales

El IC200TBM002 es una utilidad esencial para implementaciones a gran escala de VersaMax donde los dispositivos de campo comparten referencias de voltaje comunes. En la Fabricación Automatizada, sirve como un punto de distribución central para la alimentación de sensores de campo de 24 VCC o 120 VCA, reduciendo la necesidad de bloques de terminales externos. Dentro de los sistemas de Tratamiento de Aguas y HVAC, el módulo se utiliza para consolidar los retornos a tierra para múltiples señales analógicas y discretas. Su montaje resistente a las vibraciones lo hace particularmente adecuado para entornos de Herramientas de Máquina y Manipulación de Materiales, donde el estrés mecánico es constante. Al proporcionar una unión organizada para el cableado de interposición, el IC200TBM002 minimiza el tiempo de resolución de problemas y mejora la seguridad general del panel de control del PLC.
