Descripción general del producto

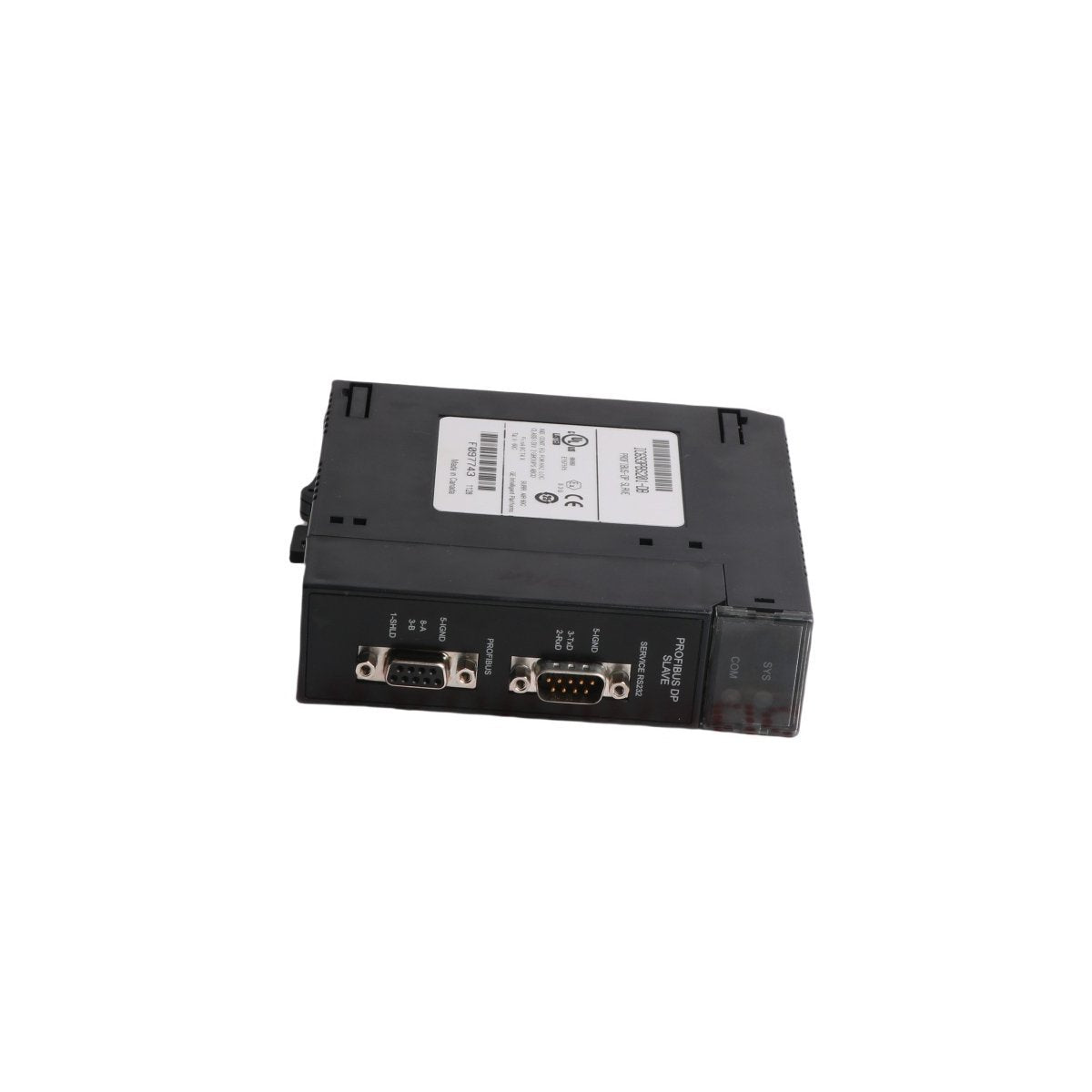

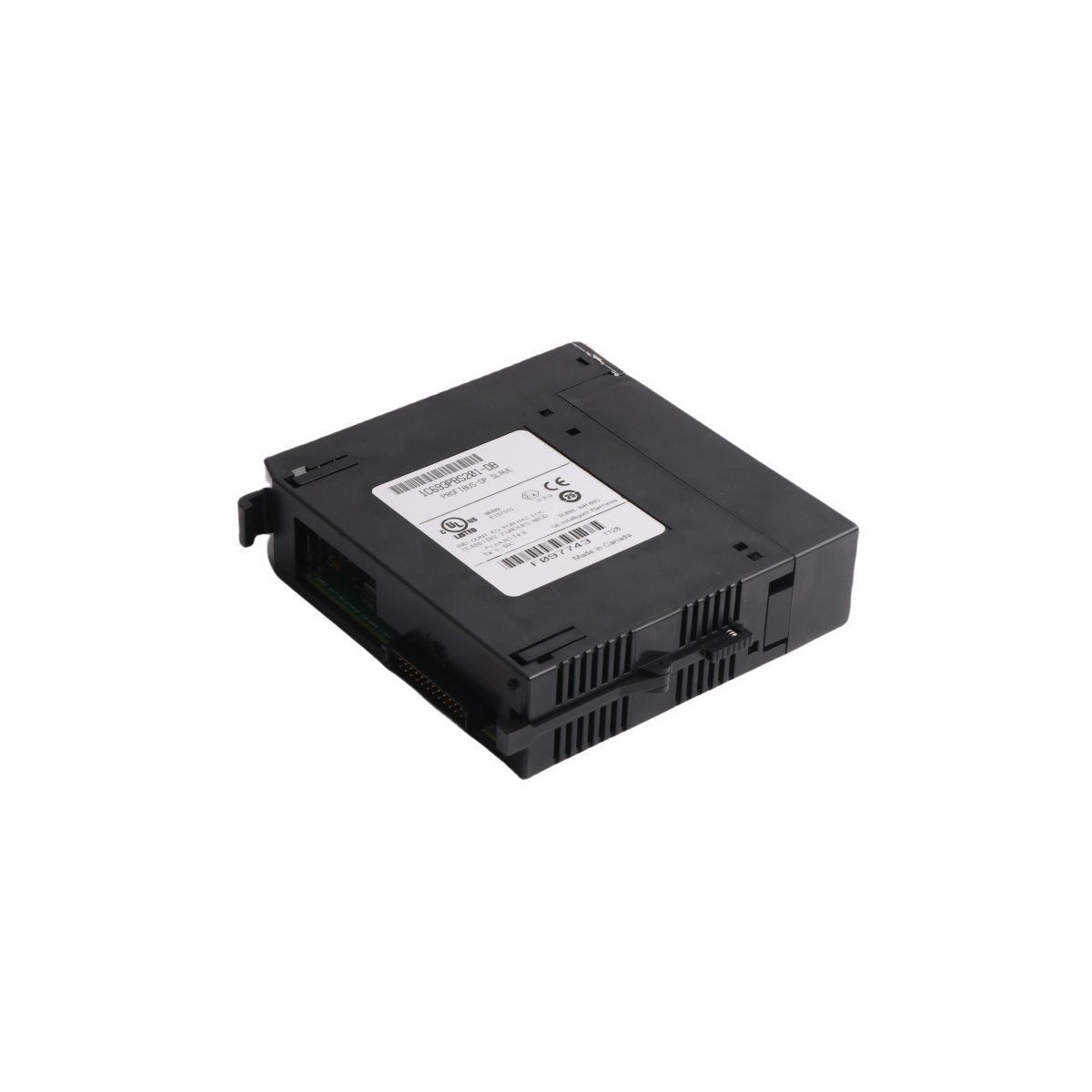

El GE Fanuc IC693PBS105 es un módulo esclavo PROFIBUS DP de alto rendimiento diseñado para integrar sistemas PLC de la serie 90-30 en redes PROFIBUS más grandes. Este módulo permite que una placa base de la serie 90-30 funcione como una estación de E/S distribuida, gobernada por un controlador maestro PROFIBUS. Facilita el intercambio fluido de hasta 244 bytes de datos de entrada y salida, asegurando que la información a nivel de campo se reporte con precisión al nivel de control de supervisión. Ahora compatible con la cartera de automatización de Emerson, el IC693PBS105 proporciona una puerta de enlace robusta para que los sistemas heredados y modernos se comuniquen a través de uno de los estándares de bus de campo industriales más ampliamente adoptados del mundo.

Parámetros de hardware y características técnicas

• Tipo de interfaz: Esclavo PROFIBUS DP (dispositivo secundario).

• Capacidad de datos: Admite un máximo de 244 bytes de datos de entrada y 244 bytes de datos de salida.

• Velocidades de transmisión: Detección automática de la velocidad de transmisión de 9,6 kbps hasta 12 Mbps.

• Conectores: Dos puertos D-sub de 9 pines; uno dedicado al tráfico de red PROFIBUS y otro para diagnósticos de firmware/servicio.

• Consumo de corriente del backplane: 450 mA a 5 VCC.

• Rango de red: Hasta 1200 metros utilizando medios de cobre; ampliable a 6 km mediante convertidores de fibra óptica.

• Requisitos del sistema: Compatible con la CPU Serie 90-30 Versión 8.00 o superior.

• Software de configuración: Requiere Proficy Machine Edition Logic Developer (Versión 2.6+).

• Aislamiento: El aislamiento óptico proporciona protección contra el ruido de la red y los bucles de tierra.

Aplicaciones industriales

El IC693PBS105 es esencial para entornos de automatización complejos y de múltiples proveedores. En las líneas de montaje automotriz, permite que las estaciones de control localizadas basadas en GE se comuniquen directamente con un PLC maestro central de Siemens o Emerson. Dentro de las instalaciones de tratamiento de agua, el módulo permite que los racks de E/S remotos transmitan datos de sensores a largas distancias a través de repetidores PROFIBUS, reduciendo la necesidad de un cableado extenso. También es una solución preferida en el procesamiento de alimentos y bebidas, donde los racks localizados de la serie 90-30 gestionan la lógica específica de la máquina mientras informan las métricas de producción a un sistema SCADA de toda la planta. Su capacidad para funcionar de manera confiable en varios tipos de cables, incluidos Belden 3079A y Siemens 6XV1, lo convierte en una opción flexible para la modernización de infraestructuras industriales existentes.
