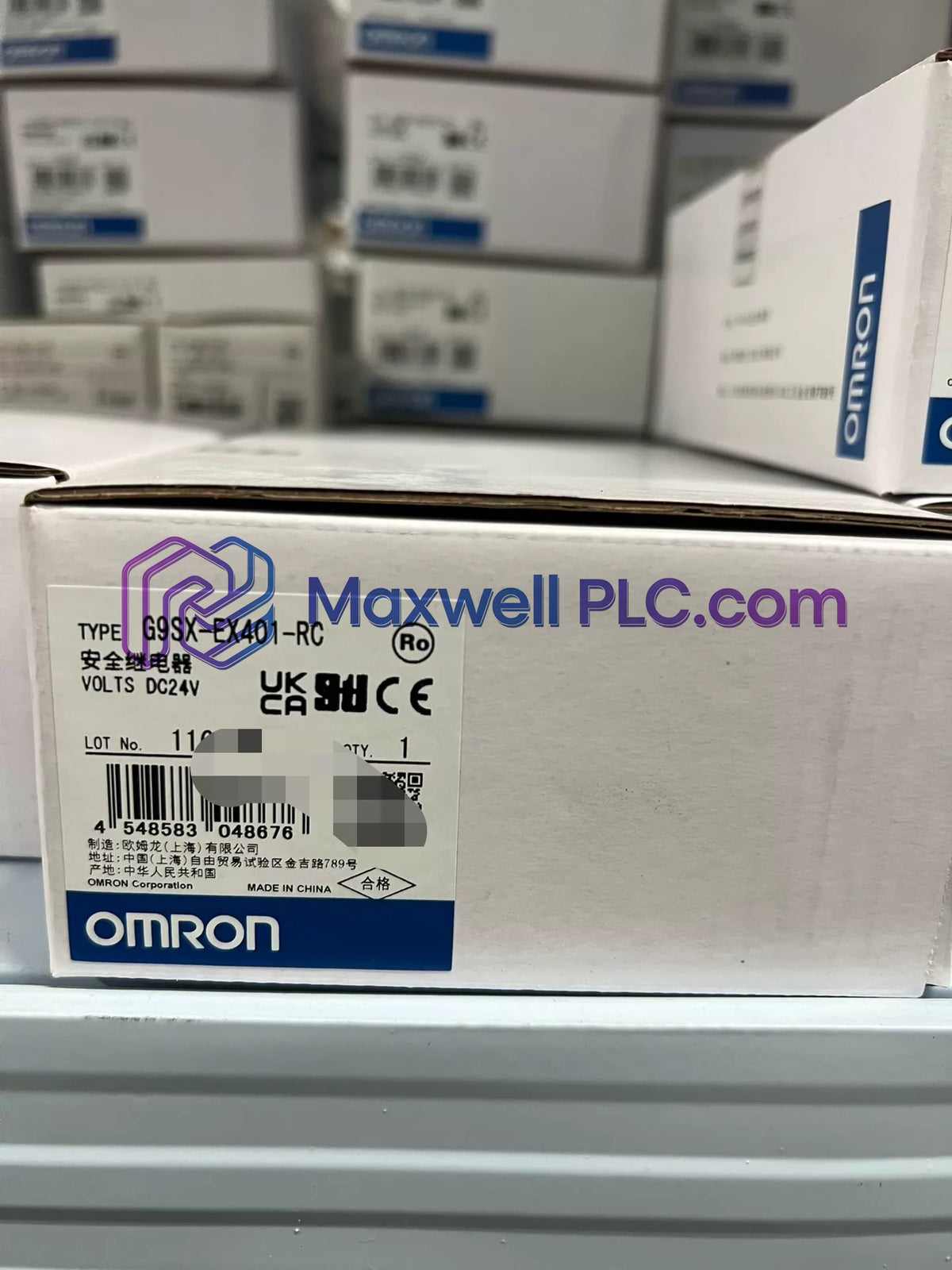

El Omron G9SX-EX401-RC sirve como la Unidad de Seguridad Flexible G9SX-EX401 principal utilizada para ejecutar la expansión de conmutación de salidas en las plataformas de la serie G9SX.

Desglose del número de pieza

• G9SX: Código de serie de producto para componentes de relés de seguridad modulares de Omron.
• EX: Funcionalidad de unidad de expansión para aumentar el número de contactos de salida mediante una conexión de bus lateral lógico.
• 4: Salidas de seguridad instantáneas (4 contactos de relé NA libres de tensión).
• 0: Salidas de seguridad con retardo a la desconexión (0 canales).
• 1: Salida auxiliar (1 canal de salida de estado de transistor PNP).
• Sin indicador: Configuración instantánea estándar sin circuitos internos de temporización de retardo a la desconexión.
• RC: Construcción de bloque de terminales de resorte (spring-cage) con mecanismos de conexión de tipo jaula.

Datos de rendimiento físico y eléctrico

Velocidad de comunicación del bus de placa base y escalado de densidad de E/S

Al conectarse directamente con las Unidades de Seguridad Avanzadas, este hardware de expansión se comunica a través de un conector de bus lateral integrado sin necesidad de cableado de cobre externo entre los terminales de lógica de control. La lógica interna del sistema coordina las señales de conmutación del bus de alta velocidad, permitiendo la actuación sincronizada de los relés mientras escala la densidad de E/S del sistema dentro de diseños de gabinetes compactos. Los circuitos de supervisión internos aplican comprobaciones de compatibilidad de firmware entre el módulo maestro y los módulos de expansión durante los ciclos de arranque, bloqueando las salidas de seguridad en estado abierto si los ciclos de enlace lógico detectan errores de temporización en la comunicación o irregularidades en la tensión.

Lista del paquete de entrega

• 1 x Unidad de expansión de seguridad flexible Omron G9SX-EX401-RC
• 1 x Conjunto de bloque de terminales de resorte extraíble preajustado
• 1 x Hoja de instrucciones técnicas

Reglas de instalación y cableado del gabinete

Especificaciones de montaje y envolvente

• Encaje la carcasa de forma segura en un riel DIN estándar de 35 mm instalado dentro de un panel industrial con clasificación IP54.
• Deje al menos 50 mm de espacio libre por encima y por debajo de la carcasa del módulo para permitir una circulación de aire adecuada y espacio para el enrutamiento de conductores.

Prácticas de cableado y conexión

• Pele los extremos del cable de 8 mm a 9 mm; inserte los conductores sólidos o con punteras directamente en las aberturas de los terminales de resorte.
• Presione la palanca naranja de liberación del terminal con un destornillador de punta plana (0,6 mm x 3,5 mm) al desconectar cables trenzados flexibles.
• Tienda las líneas de contacto de salida por separado del cableado del motor de los variadores de frecuencia y de las líneas de alimentación de alta tensión para evitar el acoplamiento EMI.
• Conecte una fuente de alimentación PELV/SELV de 24 VCC para mantener el aislamiento galvánico y la protección contra transitorios en los bucles de control.

Preguntas frecuentes

• ¿Cuál es el retardo de respuesta máximo al desenergizar las salidas de seguridad?

  La unidad abre sus contactos de seguridad instantáneos en un máximo de 10 ms tras recibir una orden de apagado de la unidad principal.

• ¿Funciona este módulo de expansión de forma independiente sin un controlador maestro?

  No, la unidad de expansión requiere una conexión directa mediante el conector lateral a una Unidad Avanzada G9SX maestra para recibir señales de control lógico.

• ¿Qué cargas admiten los contactos de salida?

  Los contactos de relé admiten una carga resistiva máxima de 3 A a 250 VCA o 3 A a 30 VCC, con una corriente de transporte nominal de 3 A.

• ¿Cómo protege el mecanismo de resorte contra la desconexión de conductores?

  Los terminales de resorte mantienen una tensión constante sobre los cables insertados, evitando conexiones sueltas causadas por vibraciones continuas.

• ¿Cuál es la clasificación de vida útil eléctrica en condiciones de carga completa?

  Los contactos de relé internos ofrecen una durabilidad eléctrica mínima de 100.000 operaciones de conmutación a la carga resistiva nominal.

• ¿Qué función cumple la salida auxiliar?

  La salida de transistor PNP auxiliar proporciona una señal de estado sin seguridad limitada a funciones de monitoreo estándar en PLC o indicadores.

• ¿Qué límites de tensión de alimentación deben mantenerse durante la operación?

  El circuito lógico interno requiere una fuente de alimentación de 24 VCC operando dentro de un rango de tensión permitido de 20,4 VCC a 26,4 VCC.

• ¿Puede este módulo de expansión generar salidas de seguridad retardadas?

  No, el modelo G9SX-EX401-RC cuenta con cuatro salidas de seguridad de relé instantáneas y no contiene hardware de temporización con retardo a la desconexión.
