Configurado para la conmutación de alta frecuencia de elementos de calefacción eléctrica en bucles de control industrial trifásicos, el Omron G3PE-225B-3N (contactor de estado sólido G3PE-225B) proporciona una ejecución física y eléctrica directa de la conmutación de carga de CA con cruce por cero para minimizar la radiación electromagnética.

Nomenclatura del modelo y desglose de piezas

• G3PE: Serie de contactores industriales de estado sólido con protección contra sobretensiones
• 2: Designación de voltaje de carga nominal para sistemas de 100 a 240 VCA
• 25: Corriente nominal de carga continua de 25 A por fase
• B: Función integrada de conmutación por cruce por cero para la supresión de ruido de alta frecuencia
• 3: Configuración de tres polos diseñada específicamente para circuitos de calefacción trifásicos
• N: Modelo compacto con disipador de calor integrado para riel DIN

Parámetros físicos y eléctricos

Conmutación industrial determinista y disipación térmica

La serie G3PE integra un diseño avanzado de inmunidad al ruido capaz de manejar corrientes transitorias altas, comunes en entornos de fabricación industrial. Los elementos de protección contra sobretensiones incorporados absorben los transitorios de alto voltaje de los inductores y las líneas de suministro, evitando eventos de encendido erróneo. El acoplador de fototriac interno mantiene un aislamiento galvánico completo entre las tarjetas de salida del PLC sensibles y las cargas de línea de alto voltaje. La eficiente integración del disipador de calor mantiene las temperaturas de unión adecuadas durante los ciclos de trabajo continuos de 25 A, protegiendo a los semiconductores de potencia internos contra la degradación térmica.

Alcance de la entrega y detalles del pedido

• 1 x Unidad de contactor de estado sólido trifásico Omron G3PE-225B-3N
• Conjunto de disipador de calor de aluminio de alta resistencia integrado

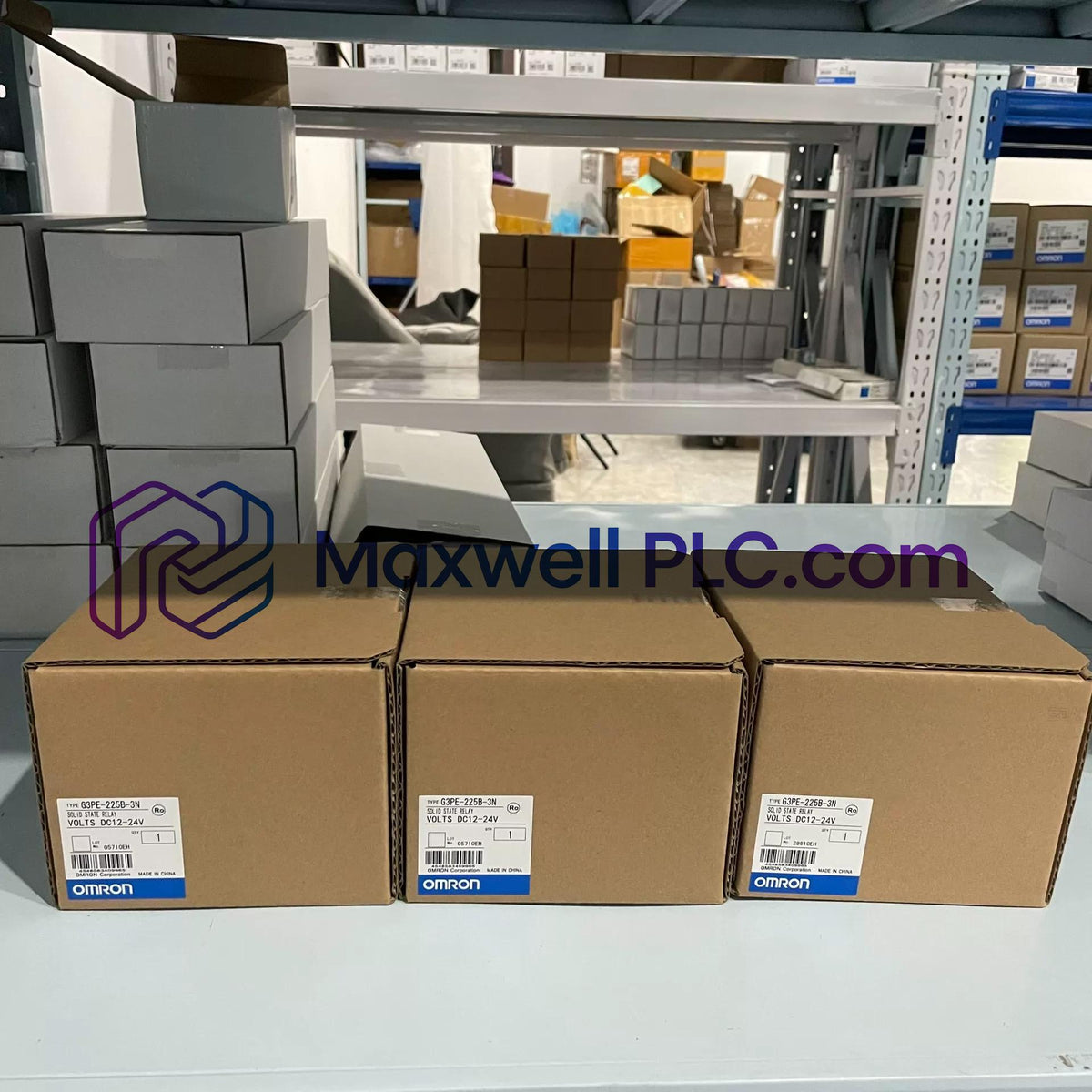

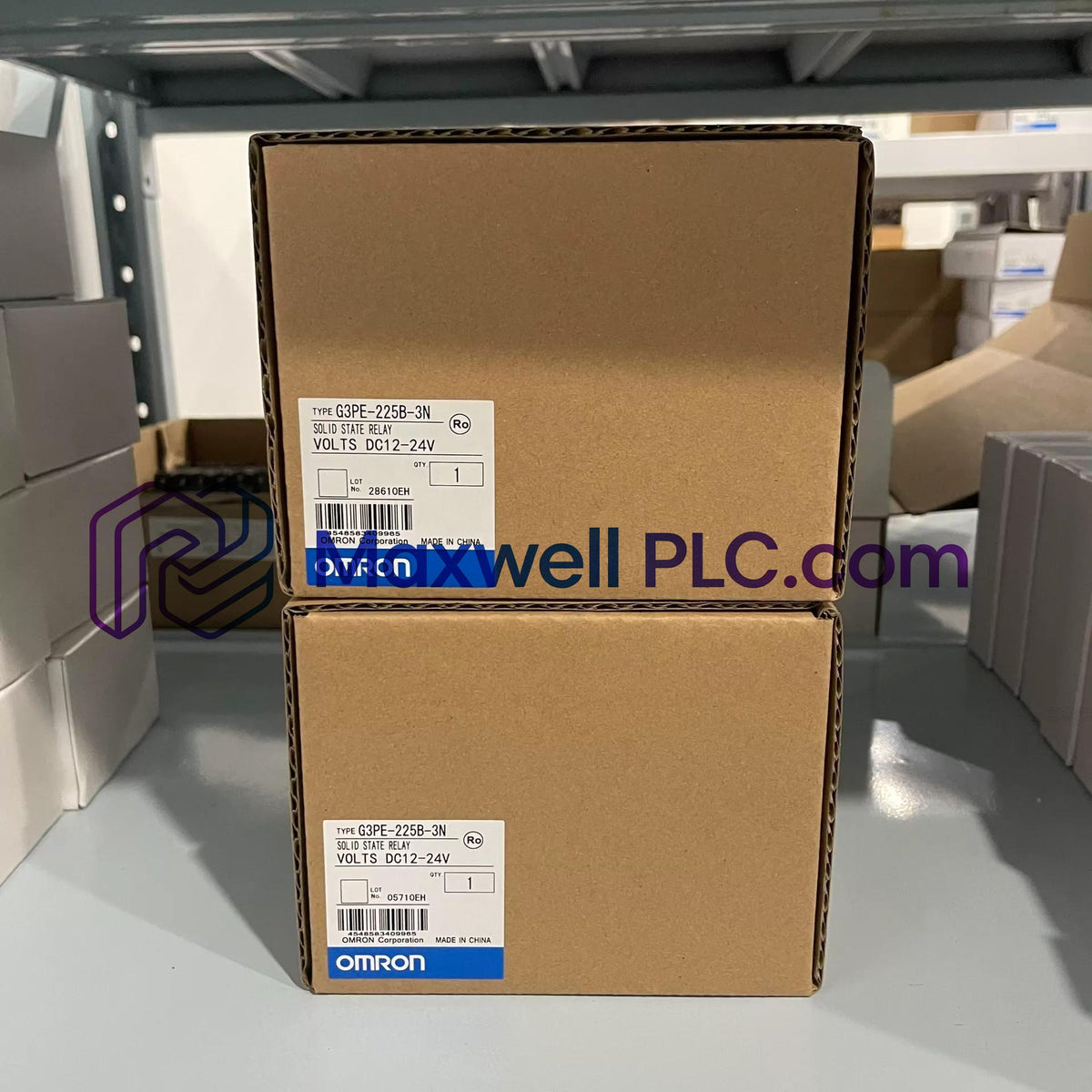

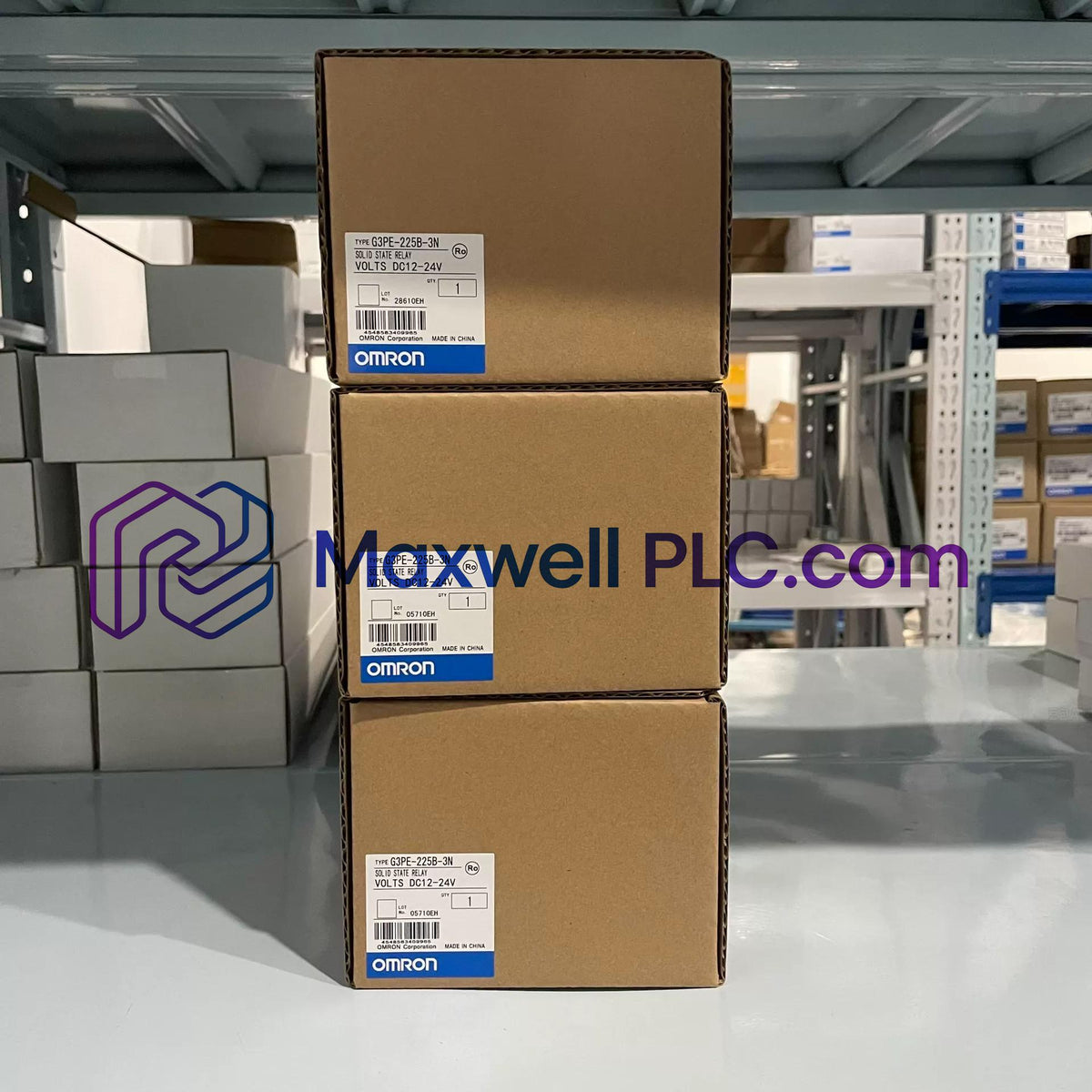

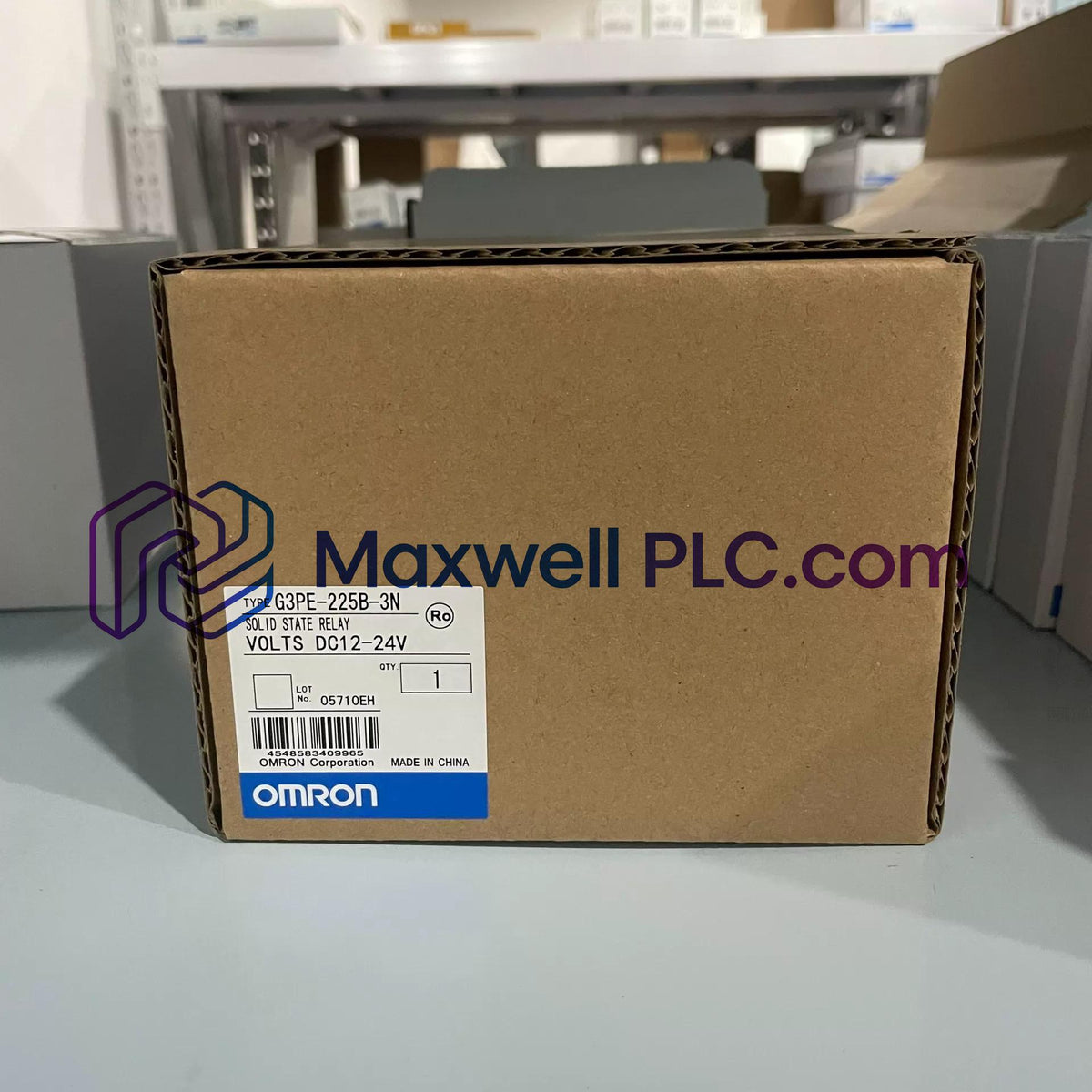

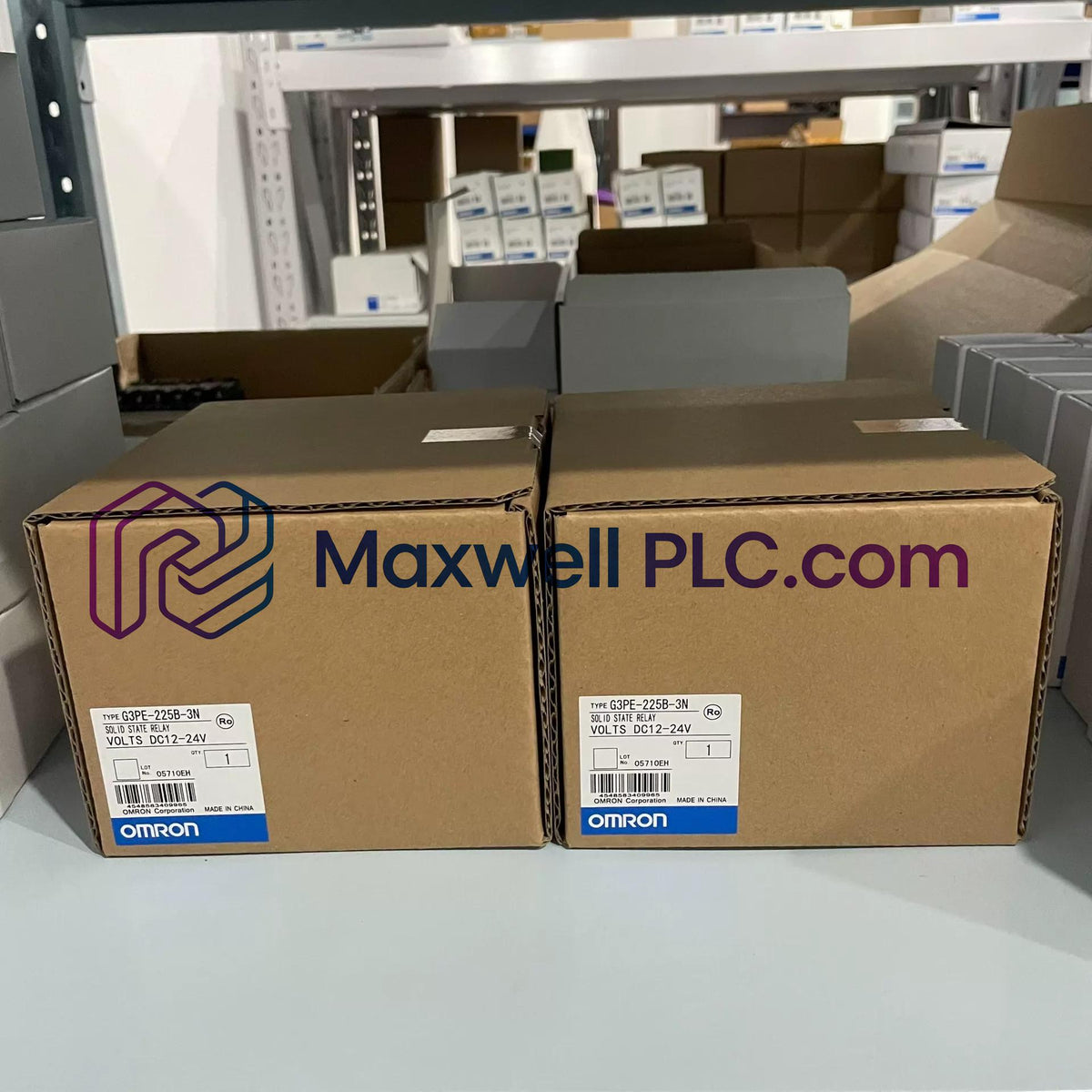

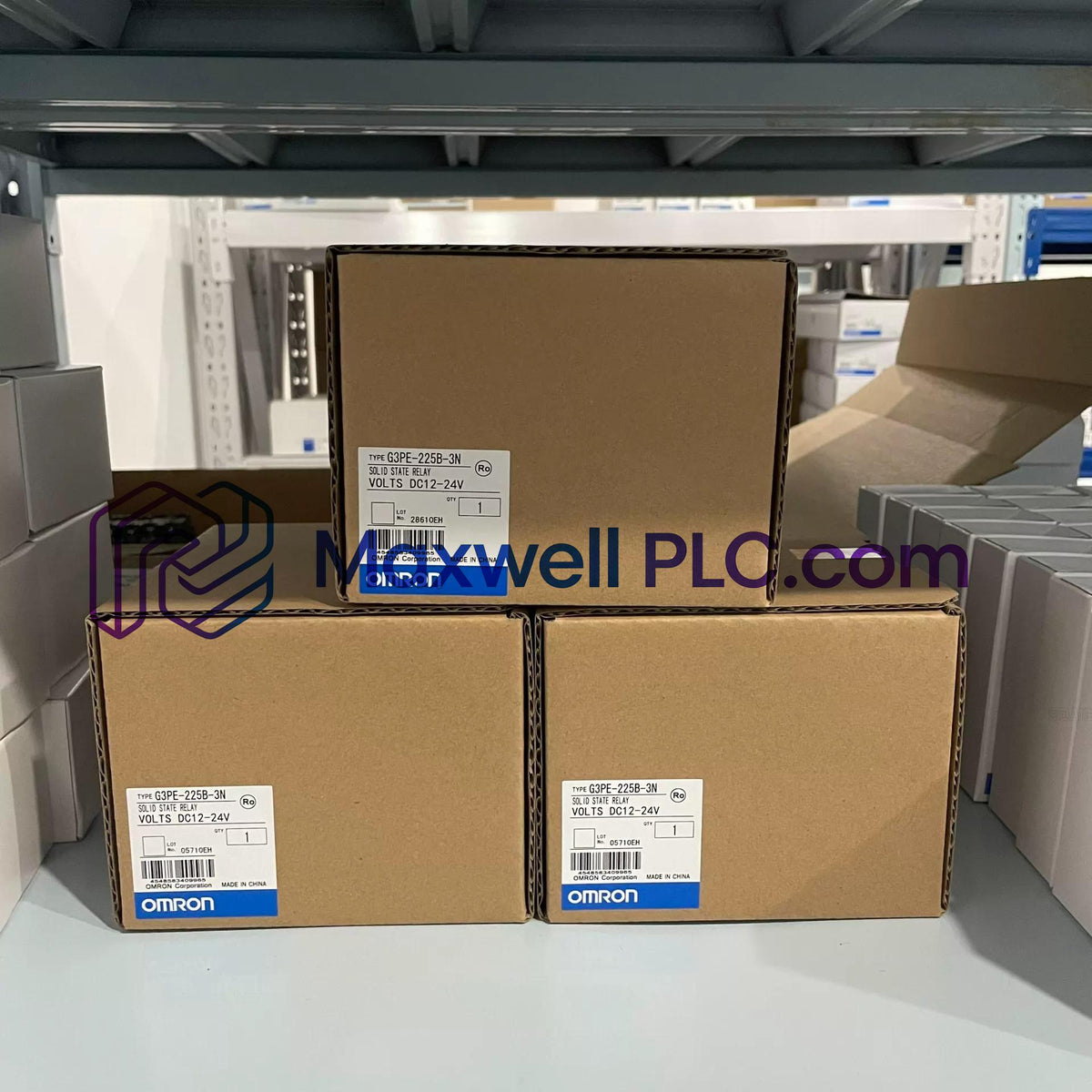

• Caja de embalaje de fábrica estándar con amortiguador protector interno

Directrices de montaje mecánico y cableado de campo

• Pautas de orientación: Monte la unidad verticalmente en un riel DIN estándar de 35 mm para permitir una convección de aire vertical adecuada a través de las aletas del disipador de calor.
• Requisitos de espacio libre: Mantenga una holgura vertical mínima de 80 mm por encima y por debajo del dispositivo, y una separación horizontal de 30 mm entre dispositivos de conmutación adyacentes.
• Especificaciones de torque: Apriete los terminales de carga del circuito principal a un valor de torque de 1.2 a 1.8 N m; los terminales de entrada de control deben apretarse de 0.4 a 0.5 N m.
• Dimensionamiento de cables: Utilice terminales de crimpado con cable de cobre resistente al calor clasificado para un mínimo de 75 °C para cumplir con los estándares de degradación térmica.
• Protocolo de puesta a tierra: Sujete firmemente la toma de tierra protectora a la estructura de montaje del disipador de calor para gestionar las corrientes de fuga de alta frecuencia.

Preguntas y respuestas de ingeniería de campo

• ¿La función de cruce por cero está siempre activa durante el funcionamiento?

  Sí. La función de cruce por cero incorporada sincroniza el encendido de la salida con el punto cero del voltaje de línea de CA, minimizando las sobretensiones de línea y la generación de ruido eléctrico.

• ¿Puede este contactor de estado sólido conmutar cargas de motores trifásicos?

  No. El dispositivo está diseñado y clasificado específicamente para cargas resistivas, como elementos calefactores industriales. La conmutación de cargas de motores inductivos conlleva el riesgo de fallo prematuro del dispositivo.

• ¿Cuál es la función del LED amarillo en el panel frontal?

  El indicador LED amarillo se ilumina de forma continua cuando se aplica el rango de voltaje de entrada de control de 12 a 24 VCC, confirmando la activación de los fototriacs internos.

• ¿Qué causa el apagado térmico o el fallo en armarios estancos?

  Un flujo de aire vertical inadecuado o el incumplimiento de las holguras mínimas de montaje evita la disipación adecuada desde el disipador de calor, provocando una sobrecarga térmica de la unión.

• ¿Esta unidad admite conexión en caliente durante el funcionamiento de la línea activa?

  No. Los voltajes de suministro de CA principal deben desconectarse y aislarse antes de tocar los bloques de terminales o retirar el contactor del riel de montaje.

• ¿Cómo contribuye el acoplador de fototriac a la seguridad del sistema?

  Proporciona un aislamiento galvánico físico entre la electrónica de control de bajo voltaje y las líneas de carga de CA de alto voltaje, evitando que la corriente de falla de la red dañe los controladores superiores.

• ¿Puede este dispositivo funcionar con una entrada de voltaje de control de 100 VCC?

  No. Aplicar voltajes de control superiores al límite de funcionamiento nominal de 30 VCC dañará los circuitos de entrada internos y el conjunto del controlador del fototriac.

• ¿Cuál es el propósito del elemento de protección contra sobretensiones incorporado?

  El circuito de protección suprime los picos de voltaje y el ruido transitorio alto generado en la red de CA, protegiendo contra el encendido falso y la ruptura de la unión.
