Descripción del producto

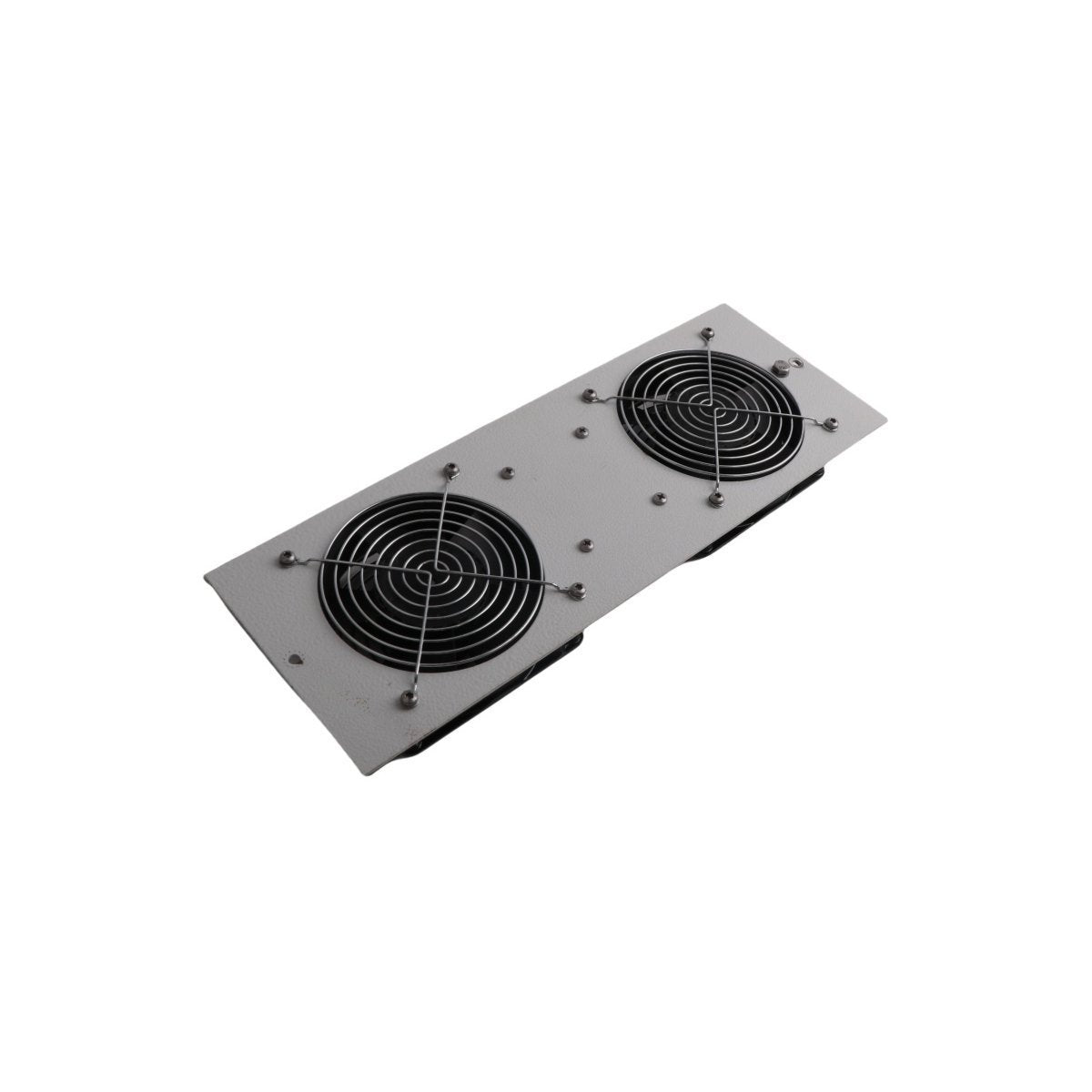

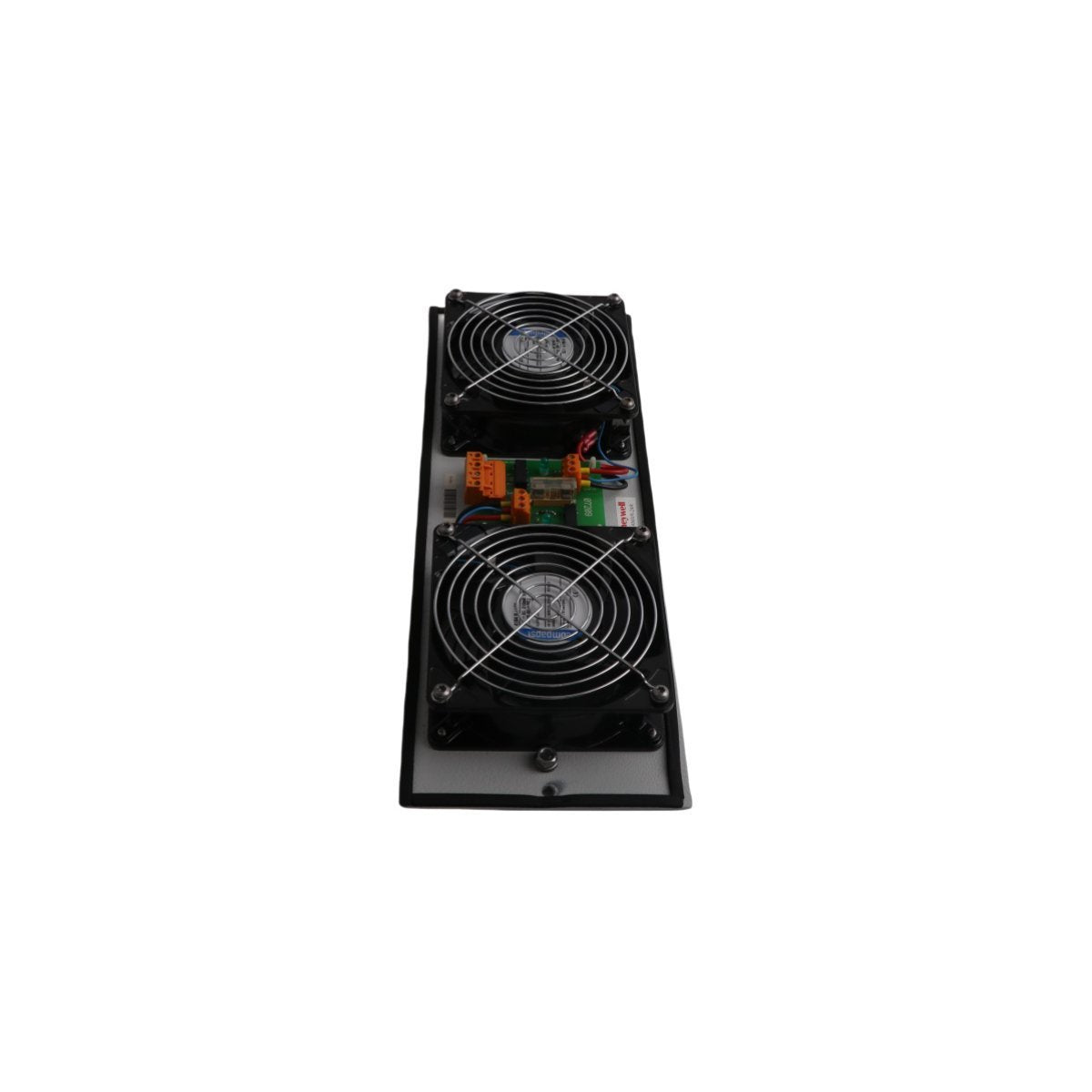

El Honeywell FS-FANWR-24R es un conjunto de gestión térmica de alta fiabilidad diseñado para regular las temperaturas internas dentro de los armarios de control industrial y los bastidores de sistemas de control distribuido (DCS). Este kit cuenta con una configuración de doble ventilador montada en una placa base de ingeniería de precisión, integrada con una placa de circuito impreso (PCB 07209) de monitorización dedicada. Más allá de la simple ventilación, el FS-FANWR-24R proporciona retroalimentación inteligente al sistema de control de supervisión. Utiliza la monitorización activa de la velocidad para asegurar que la refrigeración sea constante, previniendo puntos calientes localizados que pueden llevar a una falla prematura de los componentes o a disparos del sistema. Su diseño compacto y de bajo perfil permite su integración en armarios de alta densidad donde la optimización del flujo de aire es crítica para la longevidad del hardware.

Especificaciones de control térmico y datos del hardware

• Voltaje de operación: 24 V CC nominal (rango flexible de 12 V a 29 V CC)

• Consumo de energía: 9.5 vatios

• Lógica de monitorización: Sensores de RPM integrados con indicadores LED verdes de "Activo"

• Retroalimentación de estado: Contacto de retroalimentación libre de potencial (se cierra cuando ambos ventiladores están a velocidad)

• Protección de circuito: Fusible interno de retardo de 2 A para prevención de sobrecorriente

• Clasificación de contacto: Soporta la conmutación de hasta 300 V CC / 240 V CA a 0.5 A

• Características de seguridad: Protectores metálicos de dedos de doble cara y placa de montaje rígida

• Interfaz de conexión: Conector de bloqueo seguro de 4 polos para alimentación y señal

• Masa física: 0.15 kg

• Dimensiones del conjunto: 12 cm x 19 cm x 2 cm

Escenarios de gestión térmica industrial

El FS-FANWR-24R es una herramienta esencial para mantener la estabilidad ambiental de la electrónica de automatización sensible, particularmente en zonas industriales sin acondicionar.

• Disipación de calor del armario DCS: Proporciona refrigeración por aire forzado para los bastidores Honeywell TDC 3000 o Experion PKS para garantizar que los controladores y los módulos de E/S funcionen dentro de sus rangos térmicos nominales.

• Señalización de fallos críticos: Utiliza el contacto de retroalimentación libre de potencial para activar una alarma SCADA si un ventilador se detiene, permitiendo a los equipos de mantenimiento intervenir antes de que se produzca un apagado térmico.

• Armarios de potencia de alta densidad: Ventila los armarios de distribución de energía donde las grandes fuentes de alimentación de CC generan un calor significativo durante las operaciones de alta carga.

• Comprobaciones visuales de mantenimiento: Permite inspecciones rápidas y "a simple vista" del estado mediante los LED integrados, que indican si los ventiladores han caído por debajo de las RPM operativas mínimas.

• Refrigeración del sistema de seguridad: Garantiza que los bastidores de Safety Manager o Fail-Safe Controller (FSC) permanezcan fríos en aplicaciones de apagado de emergencia (ESD) de misión crítica.
