Descripción general del producto

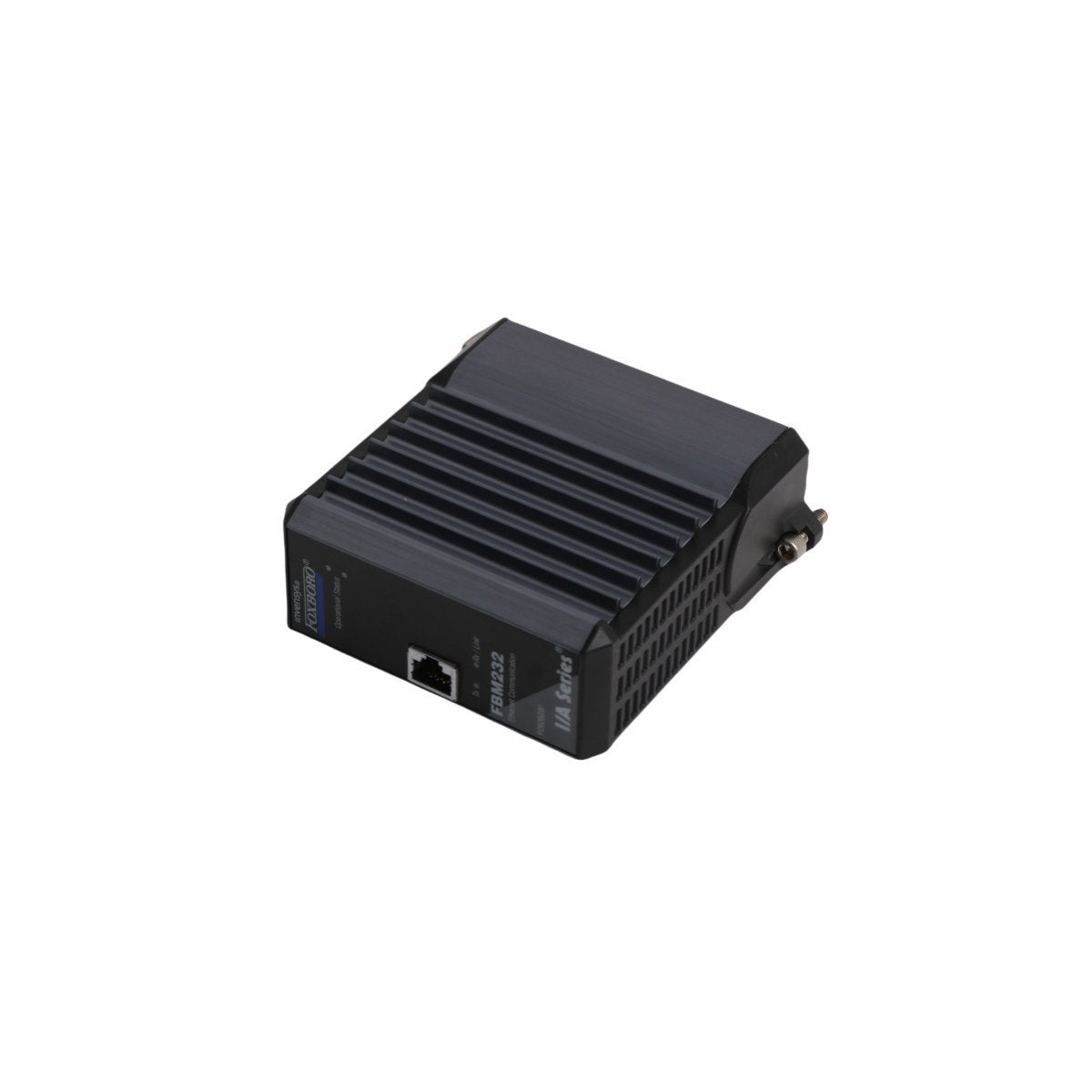

El Foxboro FBM232 (número de pieza P0926GW) es un módulo de comunicación Ethernet de alta capacidad diseñado para el sistema de control distribuido (DCS) de la serie I/A. Este módulo funciona como un módulo de bus de campo (FBM) que proporciona una puerta de enlace entre la estación de control de Foxboro y los dispositivos externos conectados a Ethernet. Está diseñado para facilitar el intercambio masivo de datos, lo que permite al DCS integrar PLC de terceros, centros de control de motores, e instrumentación inteligente en una arquitectura de control unificada.

Mediante el uso de la interfaz de control distribuido (DCI), el FBM232 gestiona la traducción de los protocolos de dispositivos externos a tipos de datos nativos de Foxboro. Esto asegura que las variables de proceso de hardware diverso se representen con precisión en las pantallas del operador, sistemas de gestión de alarmas, y bases de datos de historiadores de toda la planta.

Especificaciones técnicas

• Fabricante: Foxboro (Schneider Electric)

• Número de modelo: FBM232

• Número de pieza: P0926GW

• Tipo de módulo: Interfaz de comunicación Ethernet

• Capacidad del dispositivo: Admite hasta 64 dispositivos Ethernet individuales

• Límite de conexión: Hasta 2.000 conexiones de interfaz de control distribuido (DCI)

• Tasa de actualización de datos: Configurable tan rápido como 500 ms

• Tipos de datos admitidos:

• E/S analógica (entero o punto flotante de precisión simple IEEE)

• E/S digital única

• E/S digital empaquetada (hasta 32 puntos por conexión)

• Entorno operativo: Entorno hostil de clase G3 (estándar ISA S71.04)

• Peso: 0.3 kg

• Dimensiones: 4.3 x 11.0 x 11.5 cm

Características técnicas principales

• Integración de datos escalable: El FBM232 es capaz de gestionar un recuento masivo de E/S, admitiendo hasta 2.000 valores analógicos o hasta 64.000 puntos digitales (cuando se utilizan grupos digitales empaquetados). Esta escalabilidad le permite servir como un centro de comunicación central para grandes secciones de la planta.

• Flexibilidad de protocolo: El manejo de datos está determinado por el controlador de software específico cargado en el módulo. Esta flexibilidad permite que el FBM232 se conecte con varios protocolos Ethernet industriales, realizando la conversión en tiempo real entre registros externos y objetos de datos DCI.

• Comunicación bidireccional: El módulo admite operaciones de lectura y escritura. Recopila datos de campo para el monitoreo y la visualización del operador, mientras que simultáneamente permite que el DCS envíe puntos de ajuste y comandos de control a los dispositivos de campo.

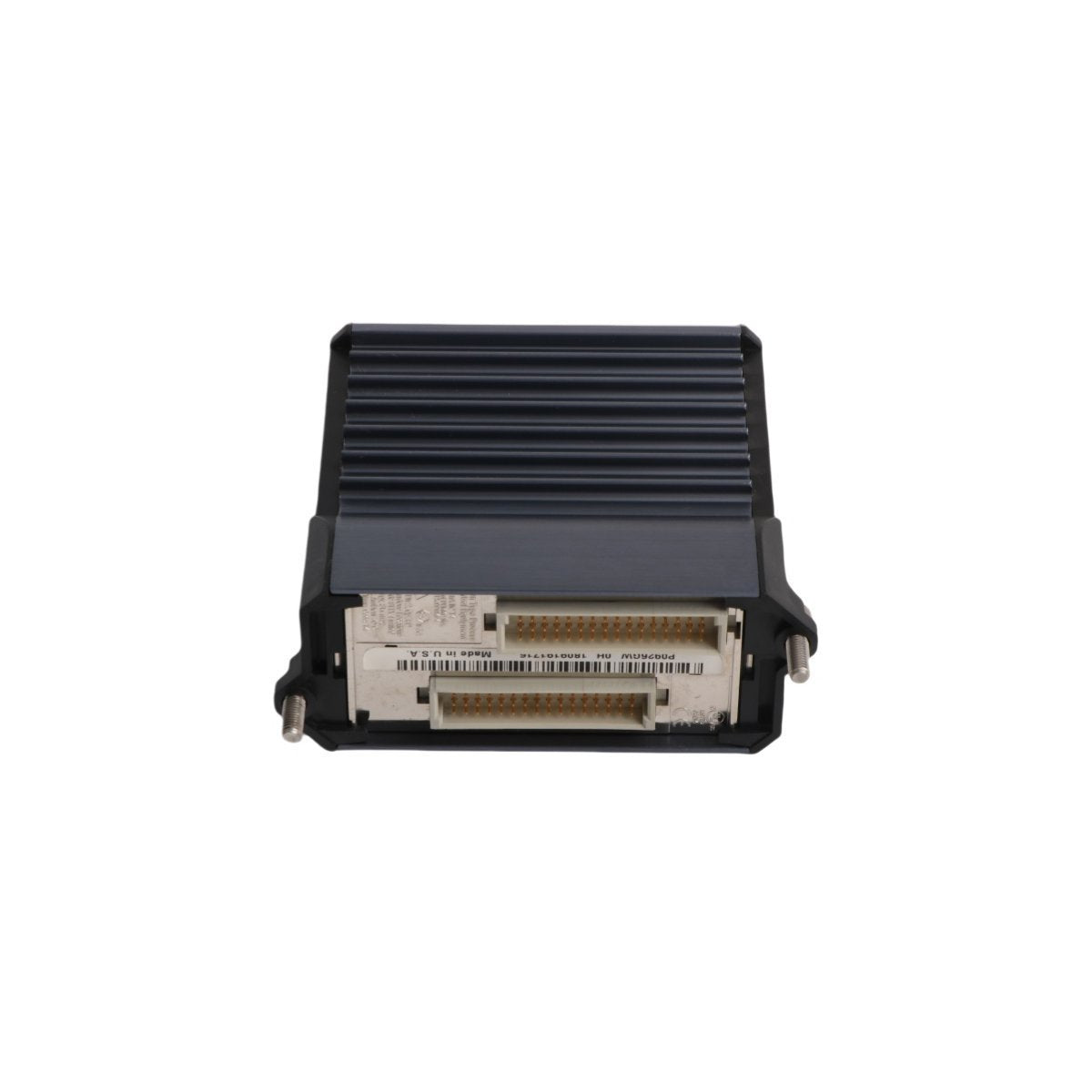

• Protección física reforzada: El circuito interno está alojado en una robusta carcasa de aluminio extruido, proporcionando una excelente disipación de calor y protección contra la interferencia electromagnética (EMI).

• Procesamiento de alta velocidad: Con una frecuencia de acceso mínima de 500 ms, el FBM232 garantiza que los datos de proceso críticos para el tiempo estén disponibles para el procesador de control con una latencia mínima, lo que permite bucles de control de acción rápida.

• Durabilidad ambiental: Cuando se instala en gabinetes Foxboro apropiados, el P0926GW está clasificado para entornos hostiles de nivel G3, protegiendo contra gases corrosivos y alta humedad típicos en instalaciones químicas y de aguas residuales.

Aplicaciones principales

El Foxboro FBM232 P0926GW es una interfaz esencial para:

• Integración de PLC de terceros: Conexión de controladores Allen-Bradley, Siemens o Modicon a un DCS centralizado de Foxboro.

• Monitoreo de subestaciones: Interfaz con relés de protección basados en Ethernet y medidores de potencia.

• Automatización de almacenes: Gestión de E/S digitales de alta densidad de sistemas de clasificación y transportadores.

• Skids de proceso: Integración de equipos OEM especializados (p.ej., compresores o centrifugadoras) en el esquema de control principal de la planta.
