Descripción general del producto

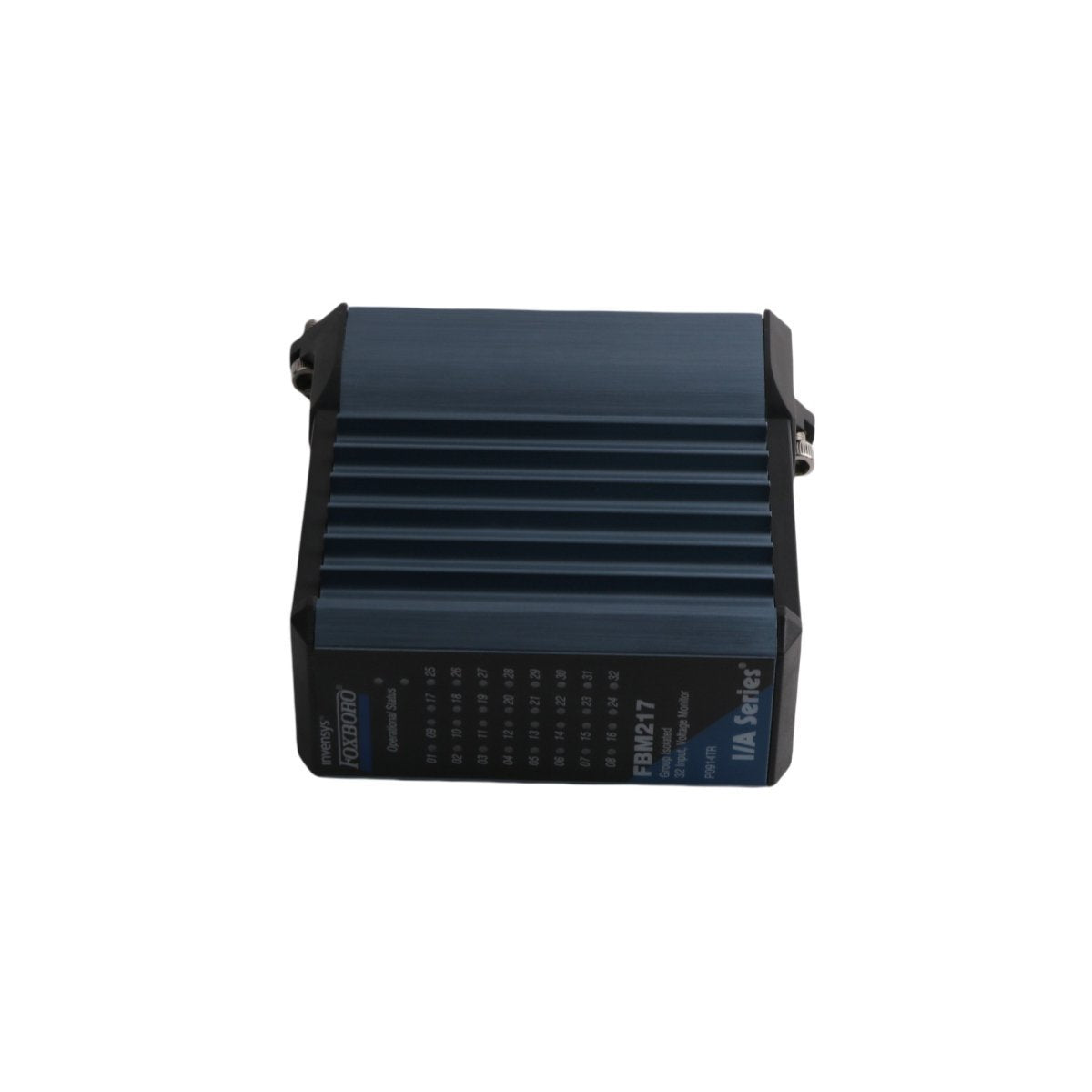

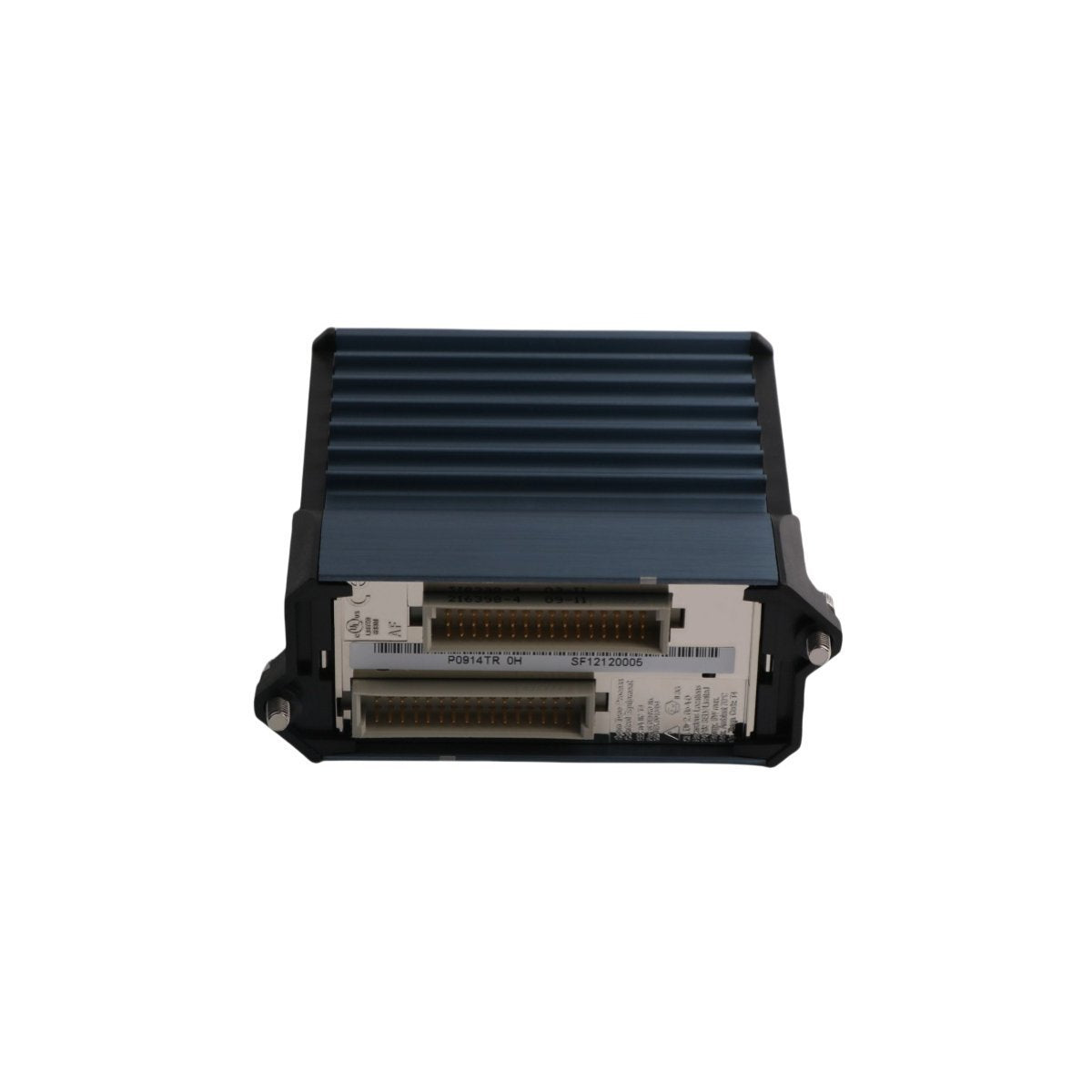

El Foxboro FBM217 P0914TR es un módulo de entrada discreta de alto rendimiento diseñado para los sistemas de control distribuido (DCS) de la serie I/A. Proporciona 32 canales de entrada aislados galvánicamente capaces de recibir señales de fuentes de tensión continua y alterna, lo que garantiza la adquisición precisa de datos de campo para aplicaciones industriales críticas.

Este módulo se interconecta sin problemas con los dispositivos de campo a través de conjuntos de terminación (TA), admitiendo rangos de entrada de 30 VCC, 60 VCA, 120 VCA/125 VCC y 240 VCA. Las características integradas en los TA, como el aislamiento óptico, los circuitos de atenuación de tensión y la limitación de corriente, garantizan un funcionamiento seguro y fiable al tiempo que mantienen la integridad de la señal.

Diseñado para redundancia y alta disponibilidad, el FBM217 P0914TR puede implementarse como una unidad única o en configuraciones redundantes. Los módulos redundantes montados en ranuras impares y pares adyacentes duplican la capacidad de corriente de entrada y proporcionan un funcionamiento continuo incluso en caso de fallo del módulo. El bloque de función CINR en el software de control de Foxboro gestiona la monitorización de entrada, la inicialización y la validación de los canales redundantes para mantener una precisión de control óptima.

El FBM217 P0914TR también sirve como reemplazo moderno de los módulos heredados de la serie FBM 100, incluidos FBM07, FBM08, FBM20 y FBM24, admitiendo funciones principales y de expansión. Su diseño compacto y robusto es adecuado para entornos industriales hostiles, lo que lo convierte en una solución fiable para sistemas de automatización avanzados.

Características técnicas clave

• 32 canales de entrada discreta, aislados galvánicamente

• Acepta entradas discretas de CC y CA: 30 VCC, 60 VCA, 120 VCA/125 VCC, 240 VCA

• Compatible con conjuntos de terminación (TA) para cableado de campo

• Los TA incluyen aislamiento óptico, atenuación de tensión y limitación de corriente para un funcionamiento seguro

• Admite configuraciones de módulo único o redundante

• La configuración redundante proporciona el doble de corriente de entrada y tolerancia a fallos

• Integración perfecta con el bloque de función CINR de Foxboro para verificación y control de entrada

• Reemplazo directo para módulos heredados de la serie FBM 100 (FBM07, FBM08, FBM20, FBM24)

• Diseño compacto y robusto adecuado para entornos industriales hostiles de Clase G3

• Compatibilidad del sistema: DCS / Serie I/A

Especificaciones técnicas

• Tipo de módulo: Módulo de entrada discreta

• Marca: Foxboro

• Número de modelo: FBM217 P0914TR

• Serie: Serie I/A

• Peso: 0,3 kg

• Dimensiones (AnxAlxPr): 4,5 x 11,5 x 11,5 cm

• Rango de tensión de entrada: 30 VCC, 60 VCA, 120 VCA/125 VCC, 240 VCA

• Compatibilidad del sistema: DCS / PLC

• Entorno operativo: Clase G3 (hostil)

• Origen: EE. UU.

• Cantidad mínima de pedido (MOQ): 1

• Descontinuado: Activo

• Comunicación: Soporte de enrutador Ethernet
