Descripción general del producto

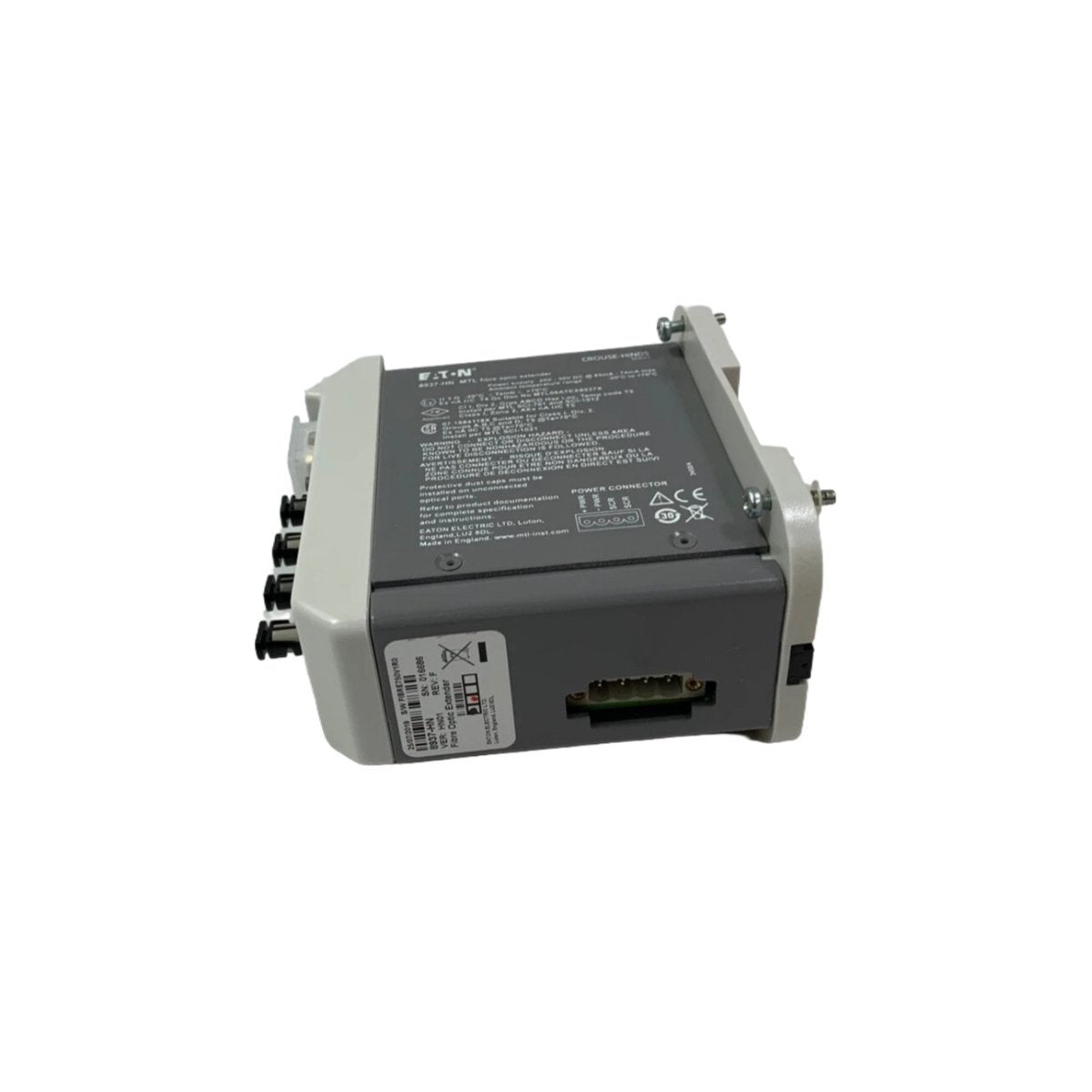

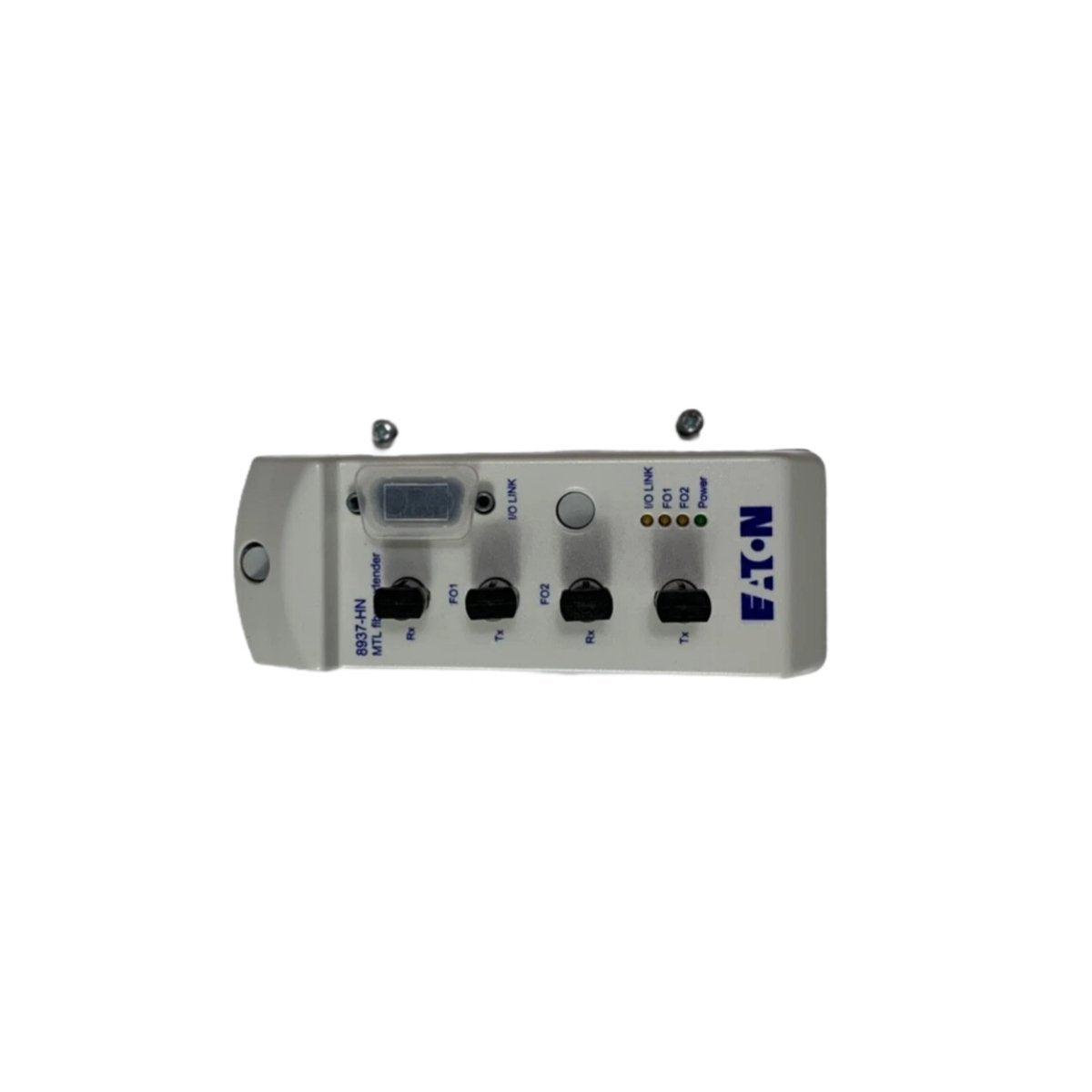

El Honeywell 8937-HN2 es un módulo de extensión de fibra óptica de gran ancho de banda diseñado para facilitar la comunicación de datos a larga distancia entre los controladores de la Serie 8 y los racks de E/S remotos CNI2. Diseñado para el ecosistema Honeywell Experion PKS, este módulo supera las limitaciones de distancia del cableado de cobre tradicional al convertir las señales eléctricas en pulsos de luz para su transmisión a través de fibra monomodo. Proporciona un enlace de datos robusto y sin interferencias, capaz de mantener la integridad del sistema en sitios industriales extensos. Con mejora de señal integrada y protocolos de corrección de errores, el 8937-HN2 asegura que los datos críticos del proceso permanezcan sincronizados y precisos, incluso cuando las E/S de campo se encuentran a kilómetros de distancia de la sala de control central.

Rendimiento de la comunicación y métricas de hardware

• Tipo de interfaz: Fibra óptica monomodo (SMF)

• Distancia de transmisión: Extiende el alcance de la red hasta 10 kilómetros

• Rendimiento de datos: Admite transmisión de alta velocidad de hasta 10 Gbps

• Requisitos de energía: 20 V a 30 V CC (nominal estándar de 24 V CC)

• Consumo de corriente: 85 mA máximo

• Resistencia ambiental: Operativo de -40 °C a +70 °C

• Cumplimiento normativo: Certificación IEC 61131-2, CE, TUV, UL508 y CSA

• Peso neto: 0,53 kg (masa de envío aproximadamente 0,4 kg)

• Dimensiones externas: 16,5 x 7,5 x 12 cm

• Origen del sistema: Fabricado en EE. UU.

• Código arancelario aduanero: 8537101190

Implementación industrial y utilidad de red

El 8937-HN2 es un componente vital para los Sistemas de Control Distribuido (DCS) a gran escala que se encuentran en instalaciones extensas como plataformas petrolíferas en alta mar, refinerías petroquímicas expansivas y plantas municipales de tratamiento de agua. Al utilizar fibra óptica, este módulo proporciona un aislamiento galvánico total entre diferentes áreas de la planta, protegiendo eficazmente los módulos de E/S CNI2 y los controladores centrales de bucles de tierra y descargas eléctricas. Su alto rendimiento lo hace ideal para aplicaciones intensivas en datos, incluido el control de motores de alta frecuencia y el monitoreo analítico complejo. El chasis reforzado está diseñado para montarse en un IOTA de la Serie 8 (conjunto de terminación de E/S), lo que permite una instalación de alta densidad y eficiencia espacial en gabinetes de conexión exteriores o sin clima controlado.

Preguntas frecuentes

P: ¿El 8937-HN2 es compatible con cables de fibra óptica multimodo?

R: No, el 8937-HN2 está optimizado específicamente para cables de fibra óptica monomodo para lograr el rango de transmisión de 10 km y las velocidades de datos de alta velocidad requeridas para infraestructuras industriales a gran escala.

P: ¿Este módulo es compatible con las configuraciones de E/S estándar de la Serie 8?

R: Sí, está diseñado para una integración perfecta con el hardware Honeywell Serie 8 y se usa típicamente para conectar módulos de E/S remotos de la serie CNI2 al clúster de controlador principal.

P: ¿Cuál es el beneficio de usar fibra en lugar de Ethernet para estas conexiones?

R: La fibra óptica es inmune a la interferencia electromagnética (EMI) y a la interferencia de radiofrecuencia (RFI), que son comunes en entornos industriales. Además, la fibra permite distancias significativamente más largas (10 km) en comparación con el límite de 100 metros del Ethernet de cobre estándar.

P: ¿El módulo requiere una fuente de alimentación separada?

R: El 8937-HN2 funciona con una fuente de alimentación de CC industrial estándar de 24 V (rango de 20-30 V CC). En la mayoría de las instalaciones de la Serie 8, esta energía se suministra a través del portador IOTA en el que está montado el módulo.

P: ¿Se puede usar este módulo en frío o calor extremos?

R: Sí, el 8937-HN2 está clasificado para un rango de temperatura muy amplio, de -40 °C a +70 °C, lo que lo hace adecuado para su implementación tanto en climas árticos como desérticos sin unidades de calefacción o refrigeración adicionales.
