Configurado para la detección óptica de presencia y la protección del personal en zonas de automatización de máquinas, el Omron F3SJ-E0785N25 (Cortina de luz de seguridad F3SJ-E) proporciona una ejecución física/eléctrica directa.

Matriz de numeración de modelos y variantes

La designación de la serie F3SJ define la funcionalidad del hardware, la longitud de protección, la arquitectura de salida y la separación de haces en toda la línea de productos del sistema de seguridad:

• F3SJ-E: Familia funcional de tipo sencillo (detección de seguridad básica sin configuración compleja mediante software).
• 0785: Especificación de altura de protección correspondiente a 785 mm.
• N: Configuración de salida de conmutación NPN.
• 25: Designación de paso de haz de 20 mm que proporciona una capacidad de detección de 25 mm de diámetro.

Parámetros de rendimiento técnico

Comunicaciones de red deterministas e integración de bus

La unidad se conecta con controladores lógicos de nivel superior mediante cableado de salida de seguridad discreto o interfaces de bus de campo integradas. La latencia de comunicación y la ejecución del tiempo de respuesta se adhieren a estrictas restricciones de velocidad del bus. La compatibilidad de flash del firmware garantiza estados operativos sincronizados a través de los backplanes del sistema, manteniendo tiempos de respuesta deterministas en condiciones de parada de emergencia sin retardos de señal inducidos por el bus.

Entregables e información para pedidos

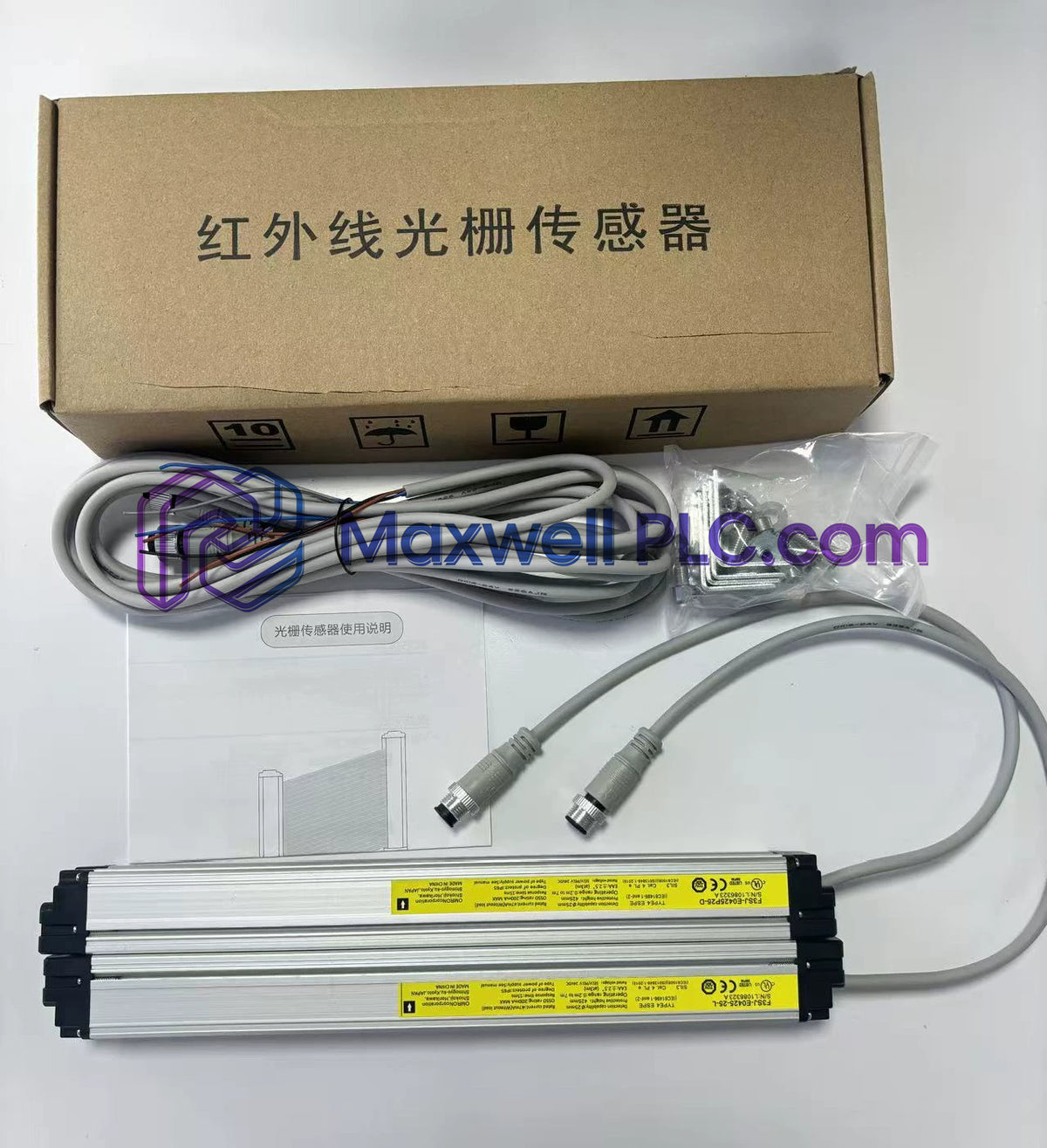

• 1 x Emisor Omron F3SJ-E0785N25
• 1 x Receptor Omron F3SJ-E0785N25
• 1 x Kit de soporte de montaje estándar
• 1 x Manual de instrucciones de instalación

Pautas de instalación en campo y cableado

Montaje físico y alineación

• Monte las unidades emisora y receptora estrictamente paralelas entre sí a la misma altura.
• Verifique la verticalidad usando un nivel de burbuja antes de asegurar el hardware de montaje.
• Compruebe los LED indicadores de alineación de la trayectoria después del encendido para confirmar la alineación óptica en el rango de 0.2 a 7 m.

Cableado eléctrico y supresión de ruido

• Asegúrese de que la fuente de alimentación de 24 VCC cumpla con los estándares SELV/PELV con un rizado inferior al 10 % p-p.
• Mantenga los cables de motores de alto voltaje y las líneas de alimentación de CA aislados del cableado de señal de la cortina de luz.
• Verifique que el blindaje del cable de señal esté correctamente conectado a tierra en un solo punto para evitar bucles de tierra.

Preguntas técnicas y diagnósticos

• P: ¿Cuál es el rizado de tensión máximo permitido para la entrada de la fuente de alimentación?

  R: La fuente de alimentación SELV/PELV debe mantener 24 VCC dentro de una tolerancia de +/-20 %, con un rizado de pico a pico que no exceda el 10 % máx. para garantizar un funcionamiento lógico interno estable.

• P: ¿Se puede cambiar o recablear esta unidad mientras el circuito de control está energizado?

  R: No, el cambio en caliente o los cambios de cableado con tensión están estrictamente prohibidos. Desconecte siempre la alimentación del sistema de seguridad antes de intentar el reemplazo físico o el ajuste de las terminaciones de los cables.

• P: ¿Cómo se verifica la alineación adecuada después de completar la instalación física?

  R: Encienda el sistema y observe los indicadores de alineación óptica en la pantalla del receptor. Todos los LED de sector deben iluminarse en verde fijo sin parpadear en condiciones operativas.

• P: ¿Qué arquitectura de conmutación utiliza el F3SJ-E0785N25 para las salidas de seguridad?

  R: Este modelo utiliza salidas de conmutación de transistor de estado sólido NPN duales diseñadas para drenar la corriente de carga directamente al riel de referencia de 0 VCC durante condiciones normales de trayectoria libre.

• P: ¿Cómo afecta la interferencia de luz ambiental a la capacidad del receptor óptico?

  R: El sensor funciona a una longitud de onda infrarroja de 870 nm. La exposición directa a luz ambiental de alta intensidad o fuentes estroboscópicas fuertes debe protegerse ópticamente para evitar disparos accidentales.

• P: ¿Cuál es el consumo de corriente máximo para las unidades emisora y receptora?

  R: Para 38 haces, el emisor consume una corriente máxima de 57 mA, mientras que el receptor consume una corriente máxima de 45 mA en condiciones sin carga a una entrada de 24 VCC.

• P: ¿Se requiere conexión a tierra externa para la carcasa?

  R: Sí, conecte el terminal de tierra de protección directamente a la tierra del bastidor de la máquina utilizando una trenza de cobre de baja impedancia para mantener la integridad de la clasificación IP65 y la inmunidad al ruido.

• P: ¿Qué capacidad de detección proporciona el espacio de 20 mm entre haces para el diseño de protección?

  R: El espacio de 20 mm entre haces proporciona una capacidad de detección de 25 mm de diámetro, lo que hace que esta unidad sea adecuada para la protección contra intrusión de manos y brazos en zonas de seguridad industrial.
