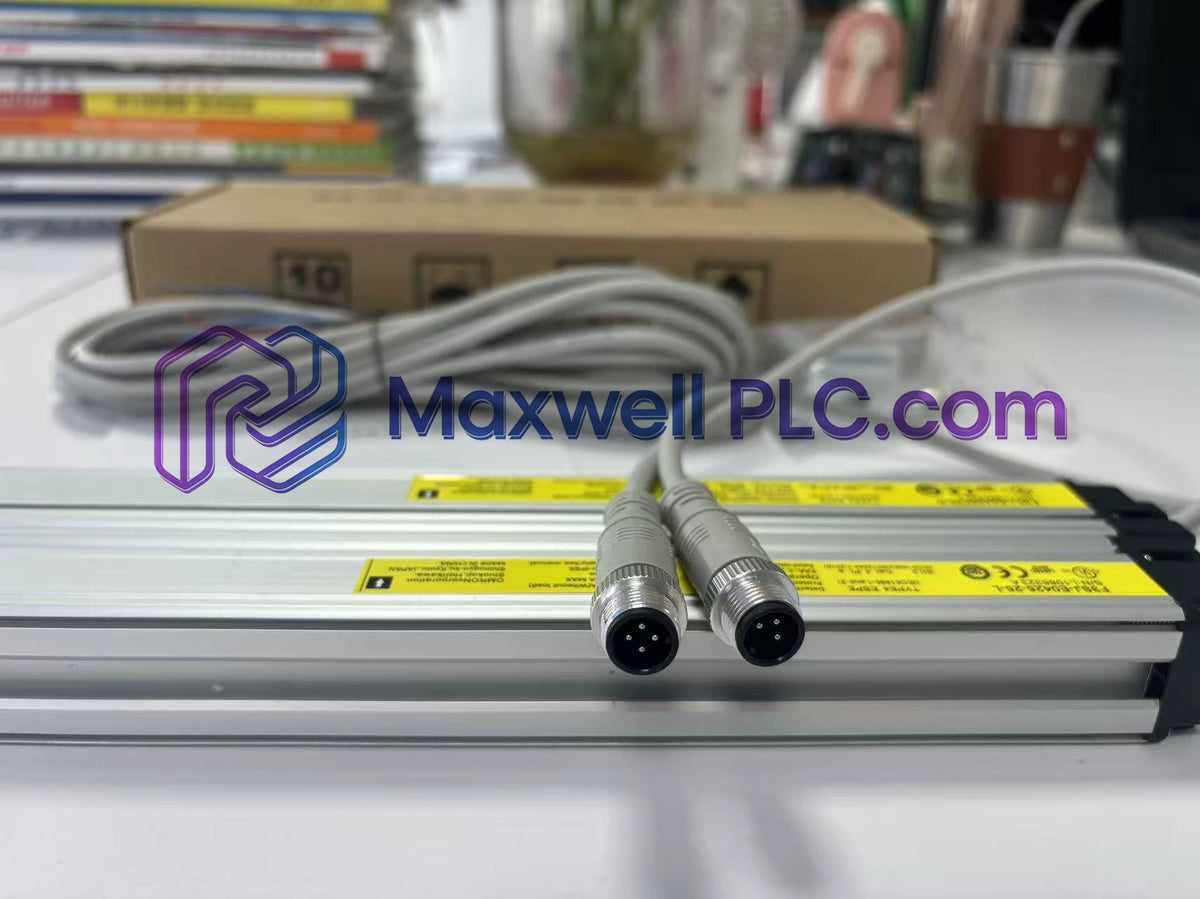

El Omron F3SJ-E0625P25 sirve como la cortina de luz de seguridad F3SJ-E principal utilizada para ejecutar la detección óptica de protección de máquinas y la conmutación de señales de interrupción a través de plataformas de controladores de seguridad.

Estructura del número de pieza y decodificación del modelo

El formato de catalogación interno define la clasificación funcional, la altura de protección, la configuración del circuito de salida y el espaciado de resolución en toda la matriz de la serie:

• F3SJ-E: Serie base de tipo sencillo que proporciona detección de presencia óptica básica sin configuraciones de software complejas.
• 0625: Especifica una altura de protección vertical de 625 mm.
• P: Configuración de circuito de salida de colector abierto PNP.
• 25: Indica un espacio de haz óptico de 20 mm que proporciona una capacidad de detección de 25 mm de diámetro.

Hoja de datos técnicos

EtherNet/IP y operaciones de bus deterministas

La matriz del sensor de seguridad se conecta directamente con los canales de entrada de seguridad para mantener una temporización de respuesta determinista a través de redes Profinet y EtherNet/IP. La compatibilidad optimizada de flash de firmware asegura la generación de informes de estado sincronizados a las CPU de seguridad del PLC, manteniendo una alta densidad de E/S y tiempos de disparo de seguridad predecibles sin introducir retrasos de comunicación en la red de bus de campo.

Entregables e información para pedidos

• 1 x Emisor de cortina de luz Omron F3SJ-E0625P25
• 1 x Receptor de cortina de luz Omron F3SJ-E0625P25
• 1 x Juego de soportes de montaje superior/inferior estándar
• 1 x Manual de configuración y cableado de hardware

Pautas de instalación y cableado de campo

Alineación física y montaje

• Instale el emisor y el receptor en perfiles estructurales rígidos y libres de vibraciones a alturas coincidentes.
• Asegure el paralelismo total entre las caras ópticas utilizando herramientas láser de línea de visión antes de apretar los soportes.
• Mantenga la distancia óptica estrictamente dentro del rango de operación especificado de 0.2 a 7 m.

Fuente de alimentación y blindaje de señales

• Conecte el sistema exclusivamente a una fuente de 24 VCC regulada SELV/PELV con un rizado inferior al 10%.
• Aísle los cables de salida y de alimentación de las salidas de variadores de CA, cables de motor y fuentes de ruido de alta frecuencia.
• Conecte la carcasa de aluminio y el blindaje del cable a un terminal de tierra de baja impedancia para suprimir la EMI.

Preguntas técnicas y resolución de problemas

• P: ¿Qué parámetros de fuente de alimentación se requieren para un funcionamiento fiable del sensor?

  R: El dispositivo requiere una fuente de alimentación de 24 VCC SELV/PELV con una tolerancia de voltaje de +/-20% y un rizado pico a pico máximo inferior al 10% para evitar condiciones de reinicio interno.

• P: ¿Está permitido el cambio en caliente (hot-swapping) en este modelo de cortina de luz durante la operación?

  R: No, el cambio en caliente está prohibido. Desenergice siempre la fuente de alimentación de 24 VCC antes de desconectar o volver a conectar los cables del sensor para evitar daños por cortocircuito en la salida.

• P: ¿Cuál es la capacidad de detección exacta proporcionada por esta unidad de 30 haces?

  R: El espacio de 20 mm entre haces proporciona una capacidad de detección de 25 mm de diámetro, lo que ofrece protección certificada para manos y brazos en toda la altura de protección de 625 mm.

• P: ¿Cómo funcionan las salidas de seguridad PNP en condiciones sin interrupciones?

  R: En un estado óptico despejado, los transistores PNP duales suministran 24 VCC activamente a los terminales de entrada del relé de seguridad o controlador conectado.

• P: ¿Cuál es el consumo de corriente sin carga para esta configuración de haz específica?

  R: Con 30 haces, el emisor consume un máximo de 57 mA, mientras que el receptor consume hasta 47 mA de la línea de alimentación de 24 VCC en condiciones sin carga.

• P: ¿Qué grado de protección IP se aplica a la carcasa del sensor?

  R: La carcasa del sensor cumple con las normas IP65, ofreciendo protección contra la entrada total de polvo y chorros de agua a baja presión desde cualquier dirección.

• P: ¿Cómo maneja el sistema el ruido eléctrico de alta frecuencia de la maquinaria circundante?

  R: El filtrado óptico interno combinado con una correcta conexión a tierra del blindaje en un solo punto evita que la interferencia electromagnética cause disparos falsos de salida.

• P: ¿Qué tecnología de emisor óptico se utiliza en el cabezal transmisor?

  R: El cabezal emisor alberga una matriz de LED infrarrojos que operan a una longitud de onda máxima emitida de 870 nm para enviar pulsos sincronizados al receptor.
