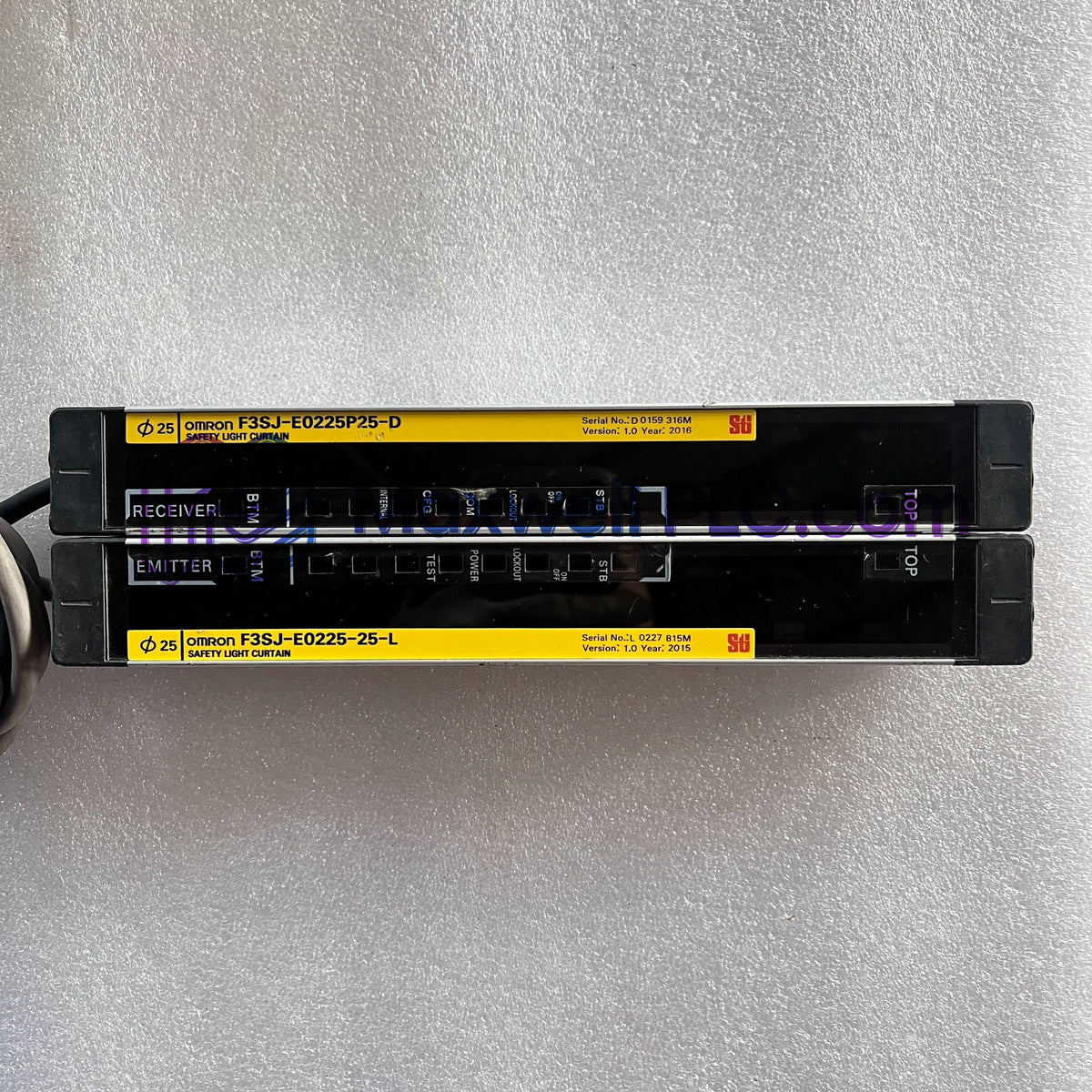

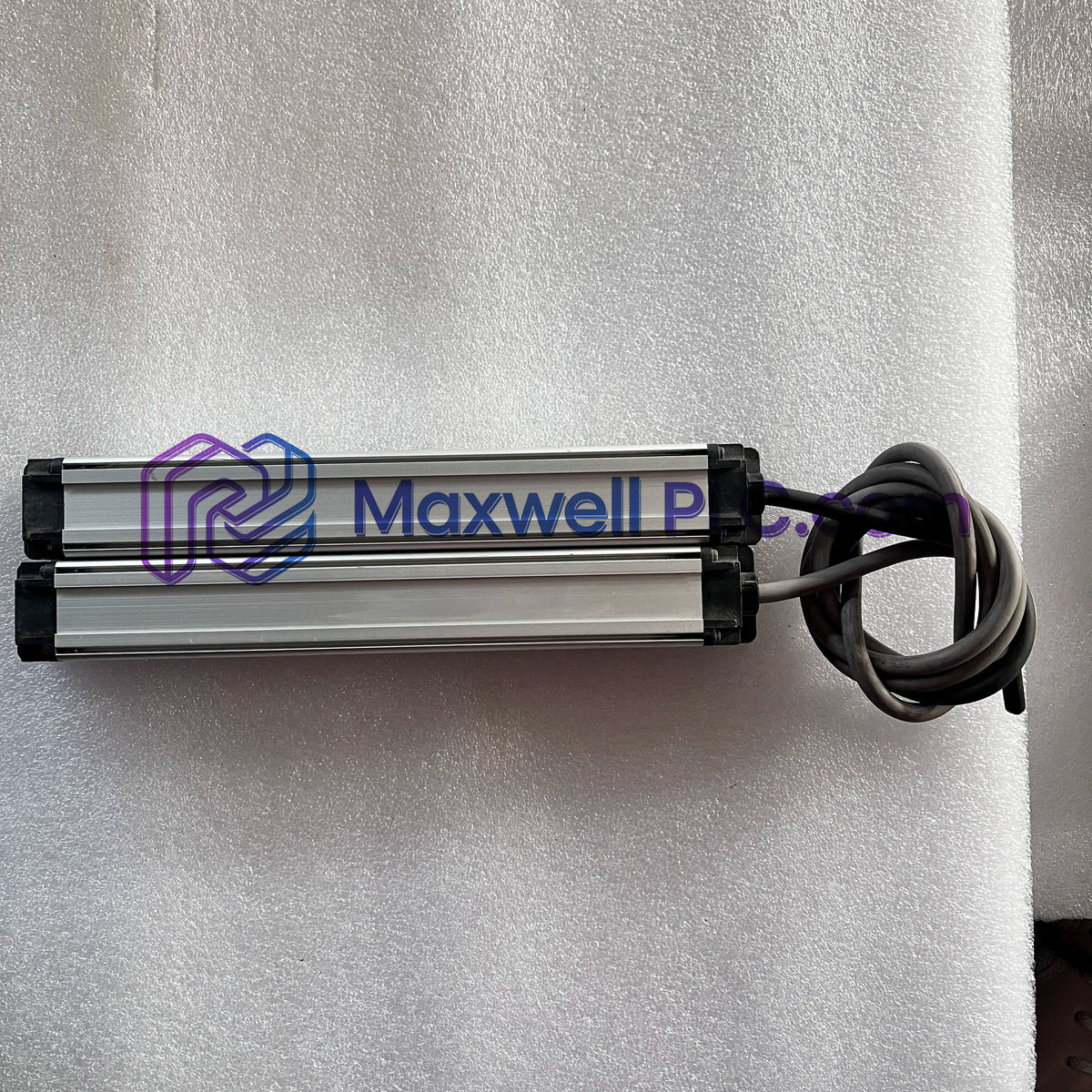

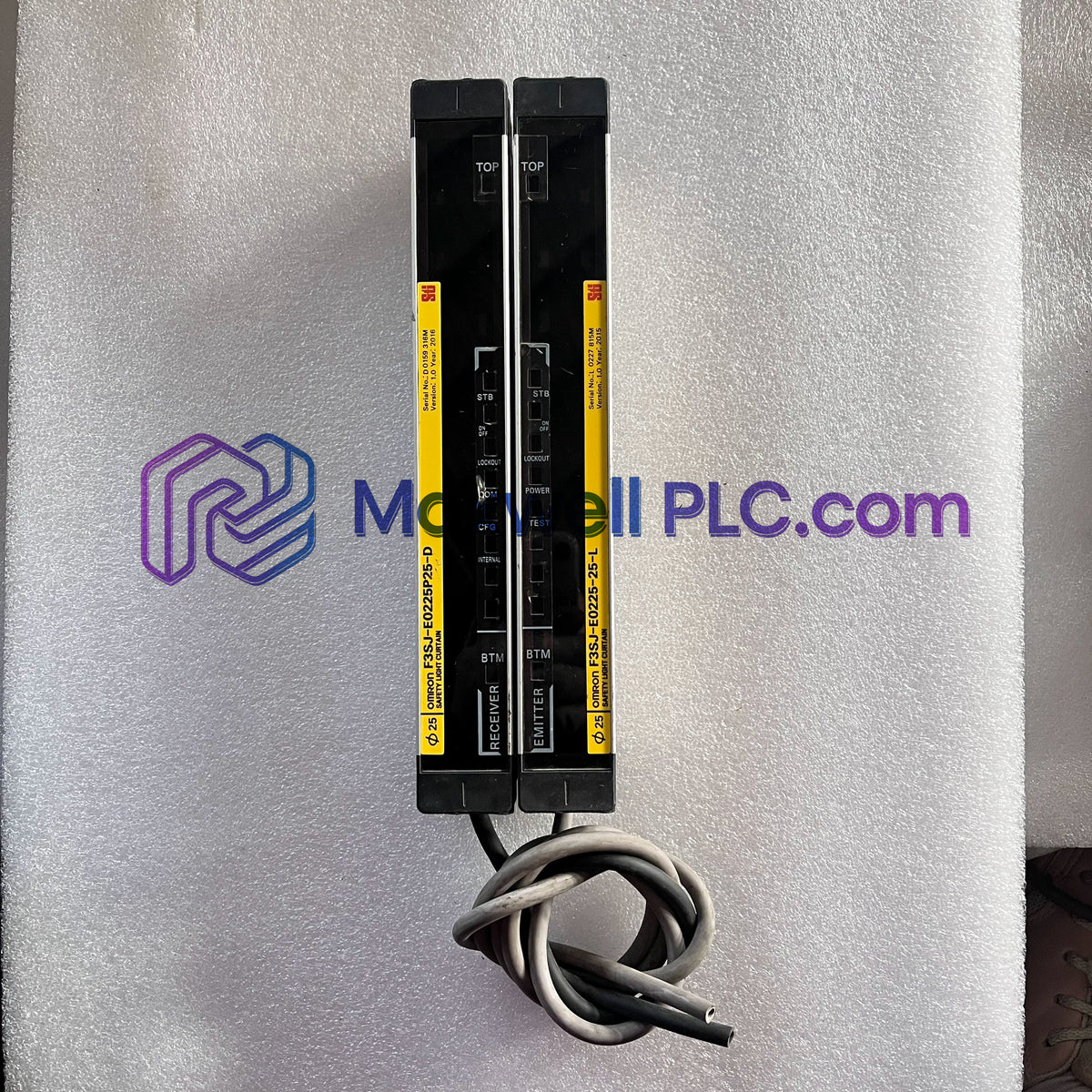

Configurada para la detección de presencia óptica y la ejecución automatizada de disparo de circuitos de seguridad en bucles de protección de maquinaria, la Omron F3SJ-E0225P25 (cortina de luz de seguridad F3SJ-E) proporciona una ejecución física/eléctrica directa.

Nomenclatura del número de pieza y matriz estructural

Las capacidades funcionales y físicas del conjunto de la cortina de luz están definidas por la jerarquía del sufijo del modelo del catálogo:

• F3SJ-E: Plataforma de serie base diseñada para la protección óptica de seguridad fundamental sin rutinas de configuración por software.
• 0225: Indica una altura protectora vertical efectiva de 225 mm.
• P: Indica una configuración de salida lógica de transistor de colector abierto con fuente PNP.
• 25: Especifica una separación entre haces de 20 mm, estableciendo una resolución de objeto de 25 mm de diámetro.

Especificaciones de rendimiento físico y eléctrico

Conectividad de red determinista y protocolo de interfaz

El sensor optoelectrónico dirige las señales de disparo discretas hacia arquitecturas de controlador de seguridad a través de redes deterministas EtherNet/IP y Profinet. Al mantener una baja latencia de transmisión y velocidades óptimas de ejecución en el plano posterior, el sistema admite una escala de alta densidad de E/S. La compatibilidad verificada de la actualización del firmware garantiza una respuesta lógica sincronizada sin cuellos de botella en el procesamiento durante los eventos de interrupción.

Componentes del sistema y entregas del paquete

• 1 x Unidad de sensor emisor Omron F3SJ-E0225P25
• 1 x Unidad de sensor receptor Omron F3SJ-E0225P25
• 1 x Kit de soporte de montaje intermedio superior/inferior
• 1 x Hoja de referencia de instalación en campo

Directrices de alineación y cableado en campo

Alineación mecánica y seguridad estructural

• Alinee las unidades emisora y receptora de forma estrictamente paralela a lo largo del intervalo designado de 0.2 a 7 m.
• Fije los soportes de montaje firmemente en miembros del marco de la máquina aislados de vibraciones para evitar el desplazamiento del eje óptico.
• Confirme la convergencia de la línea de visión óptica a través de los 10 haces antes de apretar los elementos de fijación estructural.

Distribución eléctrica y aislamiento de blindaje

• Alimente el conjunto del cabezal óptico mediante una fuente de alimentación regulada SELV/PELV de 24 V CC con un rizado de tensión inferior al 10% p-p.
• Mantenga una separación física entre los cables del sensor y los conductores del motor de CA de alto voltaje o las salidas de VFD.
• Conecte la carcasa de aluminio extruido directamente a una toma de tierra de protección utilizando correas de conexión a tierra de baja impedancia.

Preguntas técnicas y diagnósticos de funcionamiento

• P: ¿Qué límites de estabilidad de tensión debe mantener la fuente de alimentación de CC durante el funcionamiento?

  R: La fuente SELV/PELV debe suministrar 24 V CC dentro de una ventana de tensión de +/-20%, limitando el rizado pico a pico estrictamente al 10% máx. para preservar las funciones lógicas.

• P: ¿Se permite la desconexión del cable con el equipo encendido mientras se aplica energía a la unidad?

  R: El intercambio en caliente está prohibido. Aísle siempre la fuente de alimentación principal de 24 V CC antes de desconectar los conectores del cable para evitar daños en el transistor de salida.

• P: ¿Qué resolución física proporciona esta cortina de luz de 10 haces?

  R: Con una separación de haces de 20 mm a través de 10 haces, la cortina detecta objetivos opacos de hasta 25 mm de diámetro, ejecutando la protección de manos y brazos.

• P: ¿Cómo funcionan las salidas de fuente PNP cuando el área de detección está despejada?

  R: En un estado sin obstrucciones, los transistores de conmutación PNP internos activan las señales de salida de 24 V CC en estado alto hacia los canales de entrada del controlador de seguridad conectado.

• P: ¿Cuál es el consumo de corriente para los cabezales emisor y receptor en condiciones sin carga?

  R: Para una matriz de 10 haces sin carga, el emisor consume hasta 41 mA máx., y el receptor consume hasta 42 mA máx. desde el bus de alimentación de 24 V CC.

• P: ¿Qué grado de protección contra el ingreso se aplica al conjunto de la carcasa externa?

  R: La construcción de la carcasa extruida cumple con los estándares IP65, resistiendo el ingreso de polvo fino y protegiendo los componentes ópticos contra chorros de agua a baja presión.

• P: ¿Qué longitud de onda de fuente de luz genera la matriz del módulo emisor?

  R: La unidad transmisora alberga LED infrarrojos de estado sólido que irradian a una longitud de onda máxima de 870 nm para establecer el enlace de haz óptico con el receptor.

• P: ¿Cómo se pueden mitigar los disparos falsos inducidos por ruido en instalaciones con alta EMI?

  R: Pase los cables blindados a través de conductos metálicos conectados a tierra y conecte el cable de drenaje del blindaje a un único terminal de tierra de protección.
