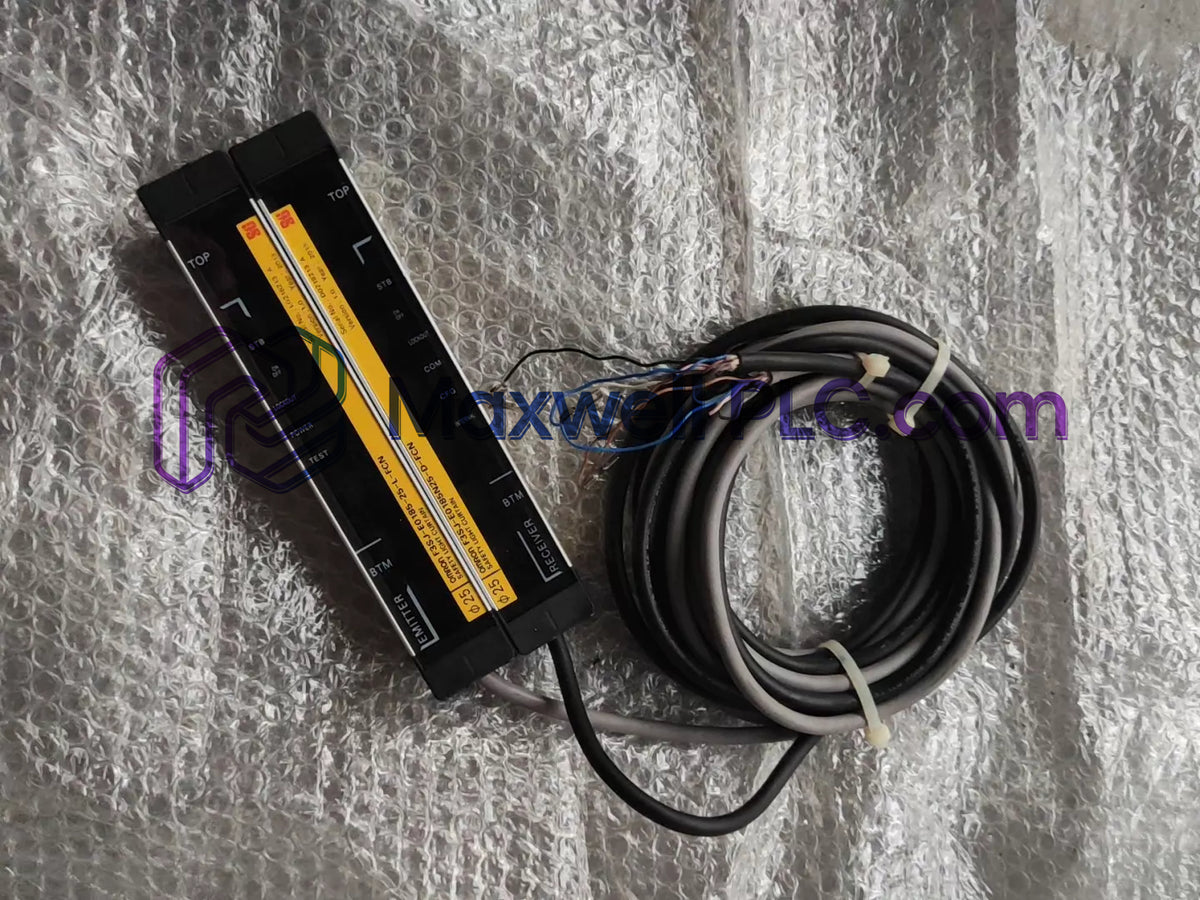

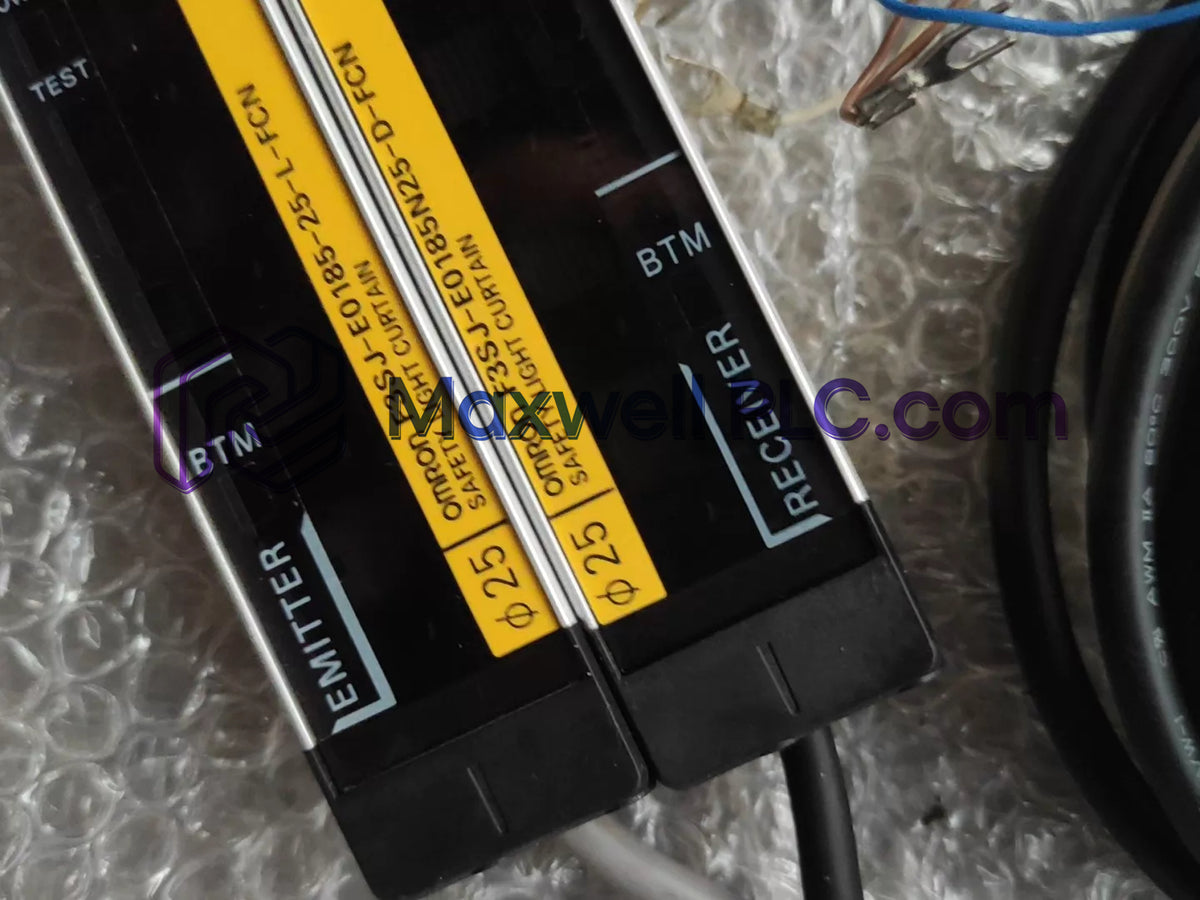

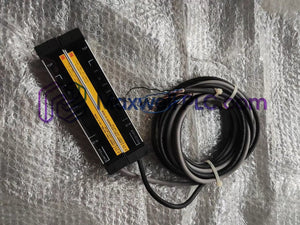

Configurado para la detección de presencia optoelectrónica y la generación de señales de enclavamiento de seguridad en bucles de protección de equipos automatizados, el Omron F3SJ-E0185N25 (cortina de luz de seguridad F3SJ-E) proporciona una ejecución física/eléctrica directa.

Estructura del sufijo del modelo y decodificación de parámetros

La jerarquía del número de pieza del modelo establece las dimensiones físicas exactas, la lógica del semiconductor de salida, la separación óptica y los límites de capacidad de detección:

• F3SJ-E: Plataforma de la serie base diseñada para una detección de presencia sencilla sin necesidad de herramientas de software complejas para PC.

• 0185: Designa una altura protectora vertical efectiva de 185 mm.

• N: Especifica salidas de lógica de conmutación de transistor de colector abierto NPN.

• 25: Indica una separación entre haces ópticos de 20 mm, lo que proporciona una resolución de detección de objetos de 25 mm de diámetro.

Especificaciones del sistema y parámetros operativos

Conectividad de red determinista e interfaces de bus de campo

La matriz óptica de seguridad se integra con topologías de controlador distribuido a través de redes deterministas Profinet y EtherNet/IP. La escala de alta densidad de E/S y la rápida velocidad de comunicación del plano posterior garantizan un retraso mínimo durante las interrupciones de los haces. La compatibilidad nativa con actualizaciones de firmware mantiene la sincronización lógica continua en todos los módulos de relés de seguridad externos y controladores de automatización programables.

Suministros de fábrica

• 1 x Unidad óptica emisora Omron F3SJ-E0185N25

• 1 x Unidad óptica receptora Omron F3SJ-E0185N25

• 1 x Juego de soportes de montaje superior e inferior

• 1 x Manual de instalación y cableado de seguridad

Alineación mecánica y ejecución del cableado

Montaje físico y configuración del eje óptico

• Monte las barras emisora y receptora estrictamente paralelas en el rango operativo de 0.2 a 7 m.

• Asegure todos los pernos de montaje de los soportes a elementos estructurales de la máquina rígidos y aislados de vibraciones.

• Verifique la alineación vertical de la línea central óptica en los 8 haces antes del apriete final del torque.

Distribución eléctrica y aislamiento de blindaje

• Alimente el dispositivo exclusivamente utilizando una fuente SELV/PELV de 24 VCC regulada con un rizado pico a pico restringido por debajo del 10%.

• Mantenga una separación física entre los cables del sensor y las líneas de alimentación de CA de alto voltaje o las salidas de variadores de frecuencia (VFD).

• Conecte la carcasa de aluminio extruido directamente a tierra de protección (PE) utilizando una correa de tierra de baja impedancia dedicada.

Notas de diagnóstico técnico y preguntas frecuentes

• P: ¿Qué parámetros de voltaje de alimentación se requieren para mantener una operación continua?

  R: La alimentación SELV/PELV debe suministrar 24 VCC dentro de una ventana de voltaje de +/-20%, manteniendo el rizado pico a pico estrictamente por debajo del 10% máx. para proteger los circuitos de control.

• P: ¿Está permitido el intercambio en caliente o la desconexión de cables bajo carga?

  R: No, el mantenimiento con cables bajo tensión está estrictamente prohibido. Aísle siempre la fuente de alimentación principal de 24 VCC antes de realizar el mantenimiento de las conexiones del sensor para evitar daños en los transistores.

• P: ¿Qué umbral de detección de objetivos establece esta cortina de luz de 8 haces?

  R: Con una separación de 20 mm entre 8 haces, el sistema detecta cualquier objetivo opaco que mida 25 mm de diámetro o más, proporcionando protección para manos y brazos.

• P: ¿Cómo operan las salidas NPN de colector abierto cuando la trayectoria de detección no está obstruida?

  R: Cuando la zona óptica está despejada, los transistores de conmutación NPN internos mantienen las líneas de salida activas en bajo, drenando la corriente de carga hacia el riel de referencia de 0 VCC.

• P: ¿Cuál es el consumo de corriente sin carga para las unidades transmisora y receptora?

  R: En condiciones de operación sin carga, el emisor de 8 haces consume hasta 41 mA máx. y el receptor consume hasta 40 mA máx. del bus de alimentación de 24 VCC.

• P: ¿Qué grado de protección presenta la carcasa metálica?

  R: La carcasa de aluminio cumple con los estándares IP65, evitando la entrada de polvo y protegiendo los componentes ópticos contra chorros de agua a baja presión desde cualquier dirección.

• P: ¿Qué longitud de onda de fuente de luz utiliza el módulo transmisor?

  R: La matriz emisora utiliza LED infrarrojos de estado sólido que operan a una longitud de onda máxima de 870 nm para mantener la transmisión del haz óptico con el receptor.

• P: ¿Cómo se pueden evitar los errores de conmutación inducidos por ruido en entornos de alta EMI?

  R: Pase los cables blindados dentro de conductos metálicos conectados a tierra y una el cable de blindaje a un único terminal de tierra de protección en la entrada del gabinete.
