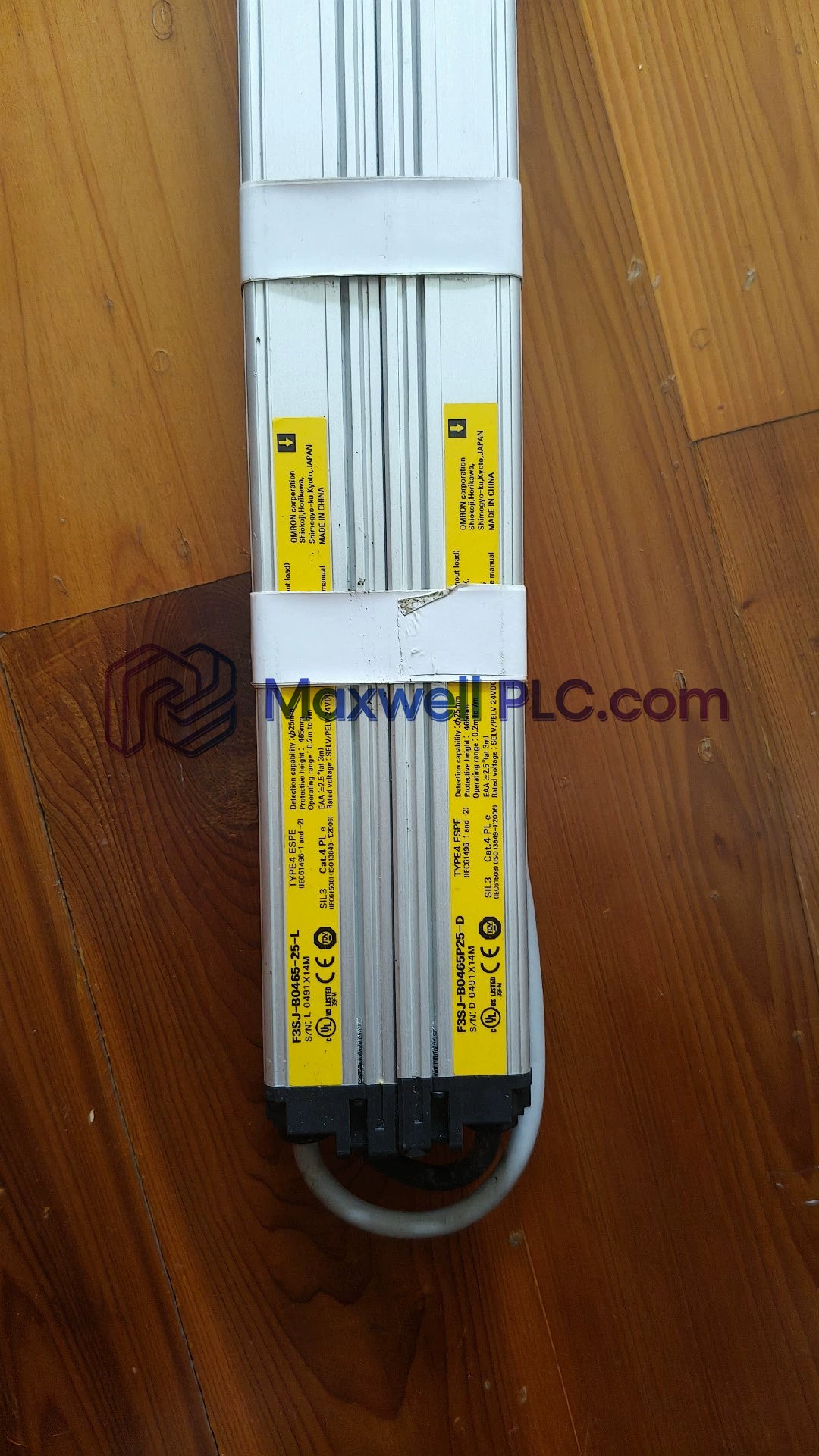

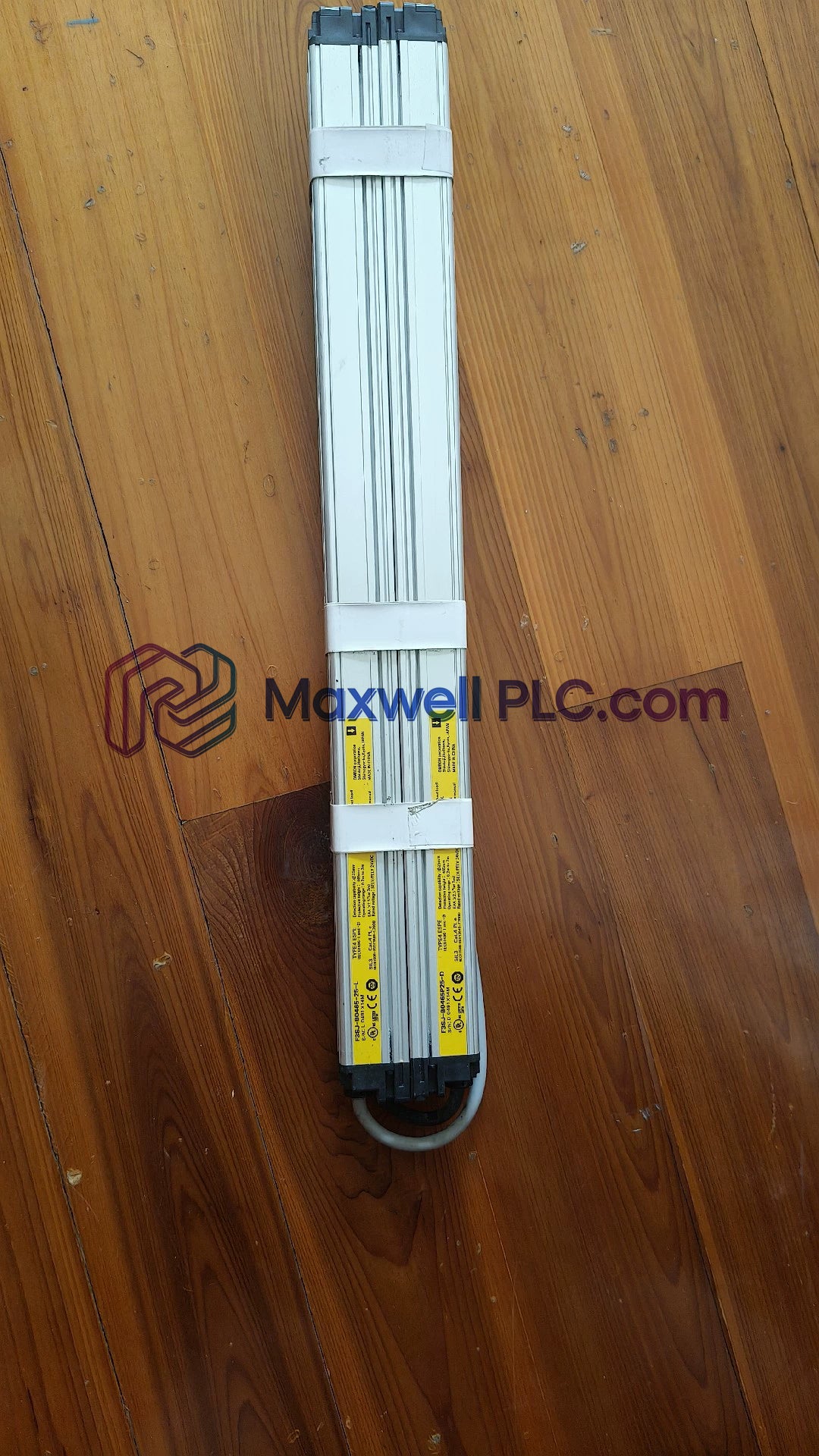

El Omron F3SJ-B0465P25, también catalogado como la cortina de luz de seguridad F3SJ-B, funciona como un componente de hardware dedicado para la detección de presencia y el monitoreo de zonas ópticas de protección dentro de plataformas de circuitos de interbloqueo de seguridad.

Nomenclatura del modelo y estructura de parámetros

La configuración alfanumérica específica del número de pieza detalla el campo de protección físico, la estructura del circuito de salida y los límites de detección óptica:

• F3SJ-B: Plataforma de cortina de luz de función básica que admite configuraciones esenciales de interbloqueo de protección y funciones de supresión (blanking).
• 0465: Define una altura de protección vertical de 465 mm.
• P: Indica lógica de conmutación de transistor de salida de tipo fuente (sourcing) PNP de colector abierto.
• 25: Especifica una separación entre haces ópticos de 20 mm que proporciona una capacidad de resolución de objetivo de 25 mm.

Rendimiento técnico y ficha de datos

Bus de campo industrial determinista e integración de sistemas

El conjunto de monitoreo óptico se interconecta a través de redes industriales utilizando protocolos deterministas Profinet y EtherNet/IP. Las rutinas de temporización interna mantienen una velocidad de respuesta en tiempo real para preservar la integridad del bucle de seguridad en controladores de seguridad programables, mientras que la compatibilidad con firmware flash optimizado evita retrasos en la transmisión de señales durante eventos de escalado de alta densidad de E/S.

Alcance estándar del suministro

• 1 x Módulo de cortina de luz emisor Omron F3SJ-B0465P25
• 1 x Módulo de cortina de luz receptor Omron F3SJ-B0465P25
• 1 x Kit de soporte de montaje con sujetadores
• 1 x Guía de instalación técnica

Alineación de campo y directivas de cableado físico

Montaje estructural y configuración de alineación

• Coloque las unidades emisora y receptora estrictamente paralelas a lo largo del rango operativo de 0.2 a 7 m.
• Fije todos los soportes de montaje directamente a acero estructural rígido para eliminar la desviación por vibración mecánica.
• Verifique la alineación del eje óptico vertical a través de los 22 haces antes de bloquear los accesorios de montaje en su lugar.

Conexiones de alimentación y mitigación de EMI

• Alimente los cabezales ópticos utilizando una fuente de alimentación aislada SELV/PELV de 24 VCC manteniendo el rizado por debajo del 10 % máx.
• Encamine el cableado de señal del sensor a través de conductos metálicos dedicados lejos de las salidas de variadores de frecuencia.
• Conecte la carcasa de aluminio extruido directamente a tierra de protección (PE) utilizando un conductor de tierra de baja impedancia.

Ingeniería de diagnóstico y consultas operativas

• P: ¿Qué parámetros de voltaje de alimentación se requieren para mantener la operación lógica interna?

  R: La fuente SELV/PELV debe mantener 24 VCC dentro de una ventana de voltaje de +/-20 %, manteniendo el rizado pico a pico restringido por debajo del 10 % máx. para evitar restablecimientos de la lógica interna.

• P: ¿Se pueden desconectar los enchufes de desconexión rápida de los cables mientras hay alimentación de 24 VCC?

  R: No, la desconexión bajo tensión está estrictamente prohibida. Desenergice siempre el riel de alimentación principal de 24 VCC antes de realizar el mantenimiento del cableado de campo para evitar la degradación del transistor de salida.

• P: ¿Qué umbral de tamaño de objeto provoca un disparador de interrupción de haz inmediato?

  R: Configurado con una separación de haz de 20 mm en 22 haces, la matriz óptica detecta cualquier objetivo opaco que mida 25 mm de diámetro o más para la detección de manos y brazos.

• P: ¿Cómo conmutan de estado las salidas de fuente PNP en condiciones ópticas claras?

  R: Cuando no existe interrupción óptica, los transistores de salida PNP activan las líneas de señal en estado alto, entregando 24 VCC directamente a las entradas del relé de seguridad.

• P: ¿Cuál es el consumo de corriente máximo de los cabezales emisor y receptor de 22 haces?

  R: En condiciones sin carga, el cabezal emisor de 22 haces consume hasta 52 mA máx., mientras que el cabezal receptor correspondiente consume hasta 45 mA máx. de la fuente de 24 VCC.

• P: ¿Qué grado de protección contra el ingreso se aplica al conjunto de la carcasa metálica?

  R: La carcasa de aluminio cumple con los estándares de cerramiento IP65, evitando el ingreso de polvo y protegiendo los componentes ópticos contra chorros de agua a baja presión desde cualquier ángulo.

• P: ¿Qué longitud de onda de emisión es generada por la matriz de LED del transmisor?

  R: El cabezal transmisor incorpora LED infrarrojos de estado sólido que emiten a una longitud de onda máxima de 870 nm para sincronizarse con la matriz de sensores ópticos del receptor.

• P: ¿Cómo se puede mitigar la interrupción por ruido en entornos industriales de alta interferencia?

  R: Pase los cables blindados a través de conductos metálicos conectados a tierra y termine el cable de drenaje a tierra de protección en una ubicación de interfaz de gabinete única.
