Descripción general del producto

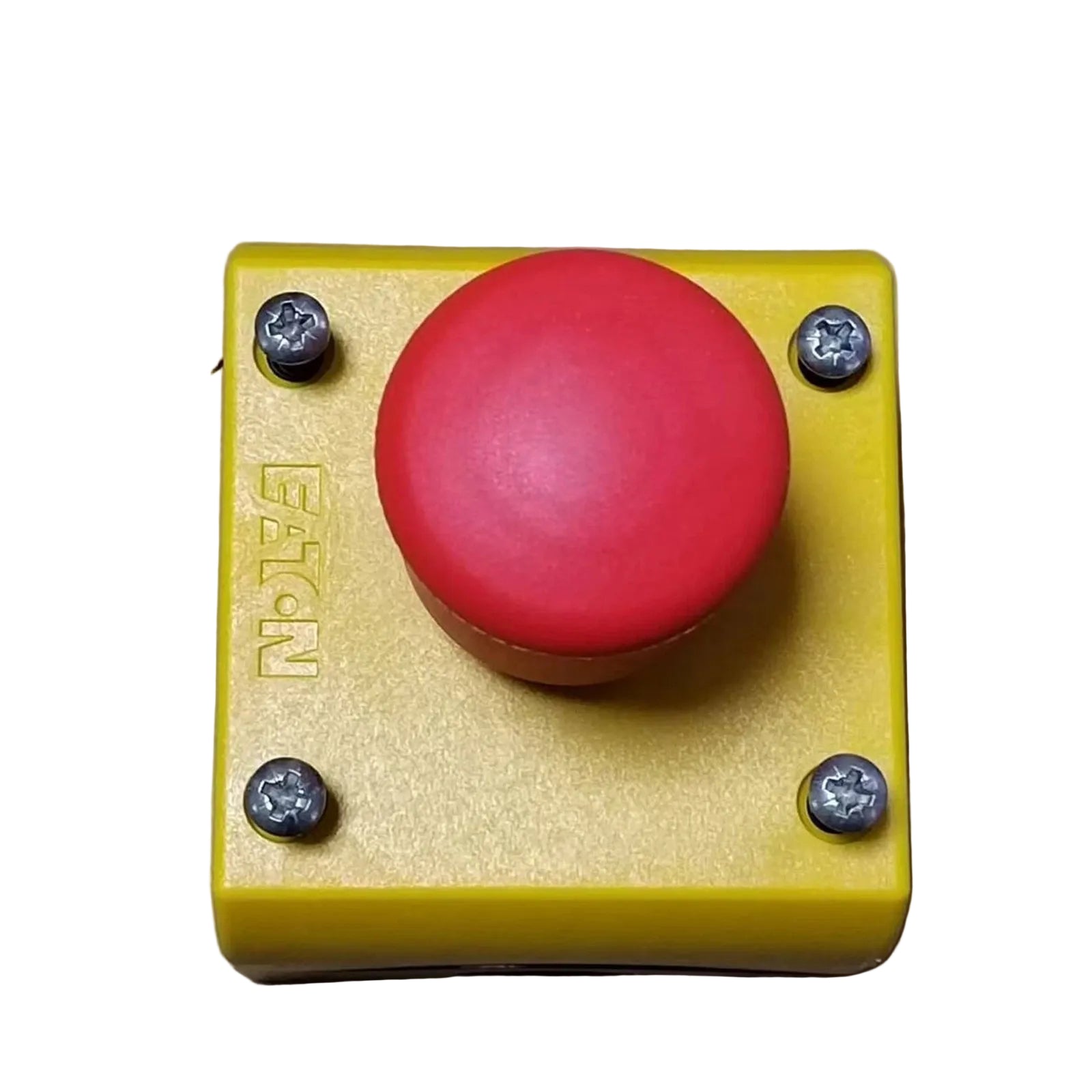

El Eaton M22-PV/KC11/IY proporciona una interfaz de seguridad crítica para la maquinaria industrial, ofreciendo una solución completa de parada de emergencia montada en superficie. Parte de la serie de élite RMQ-Titan M22, esta unidad cuenta con un accionador de hongo rojo altamente visible alojado en una robusta carcasa amarilla, lo que garantiza una identificación inmediata durante los escenarios de emergencia. A diferencia de los componentes modulares de montaje en panel, este conjunto "listo para usar" integra el bloque de contactos 1NA/1NC directamente en una carcasa de plástico duradera, lo que lo hace ideal para el control de seguridad descentralizado. El mecanismo de "tirar para soltar" garantiza que la máquina permanezca en un estado seguro hasta que se produzca una intervención manual, mientras que los contactos de apertura positiva aseguran que el circuito se rompa incluso en caso de una soldadura menor de los contactos. Este interruptor protege a los operadores en diversos entornos, desde líneas de envasado automatizadas hasta centros de procesamiento CNC de servicio pesado.

Ventajas técnicas clave

Carcasa de seguridad integrada

La carcasa con sufijo IY ofrece una clasificación de protección IP66 completa, protegiendo los contactos internos de los chorros de agua a alta presión y el polvo industrial. Esta configuración independiente permite el montaje directo en bastidores o paredes de máquinas, eliminando la necesidad de recortes de panel personalizados adicionales y simplificando el diseño eléctrico.

Contactos de apertura positiva

Esta unidad utiliza elementos de contacto M22-K11 que cumplen estrictamente con las normas IEC/EN 60947-5-1 para la apertura positiva. El diseño mecánico fuerza la apertura del contacto NC (Normalmente Cerrado) a través de un mecanismo de accionamiento directo, proporcionando un apagado a prueba de fallos incluso si la fatiga mecánica o las sobretensiones eléctricas intentan pegar los contactos.

Arquitectura de cumplimiento global

Eaton diseña este interruptor para cumplir con prácticamente todas las principales normas internacionales, incluidas UL 508 y CSA-C22.2. Esta certificación universal permite a los fabricantes de maquinaria exportar equipos a nivel mundial sin la necesidad de rediseños de seguridad regionales, asegurando que el M22-PV/KC11/IY siga siendo una especificación estándar para proyectos OEM internacionales.

Especificaciones técnicas

Guía de instalación

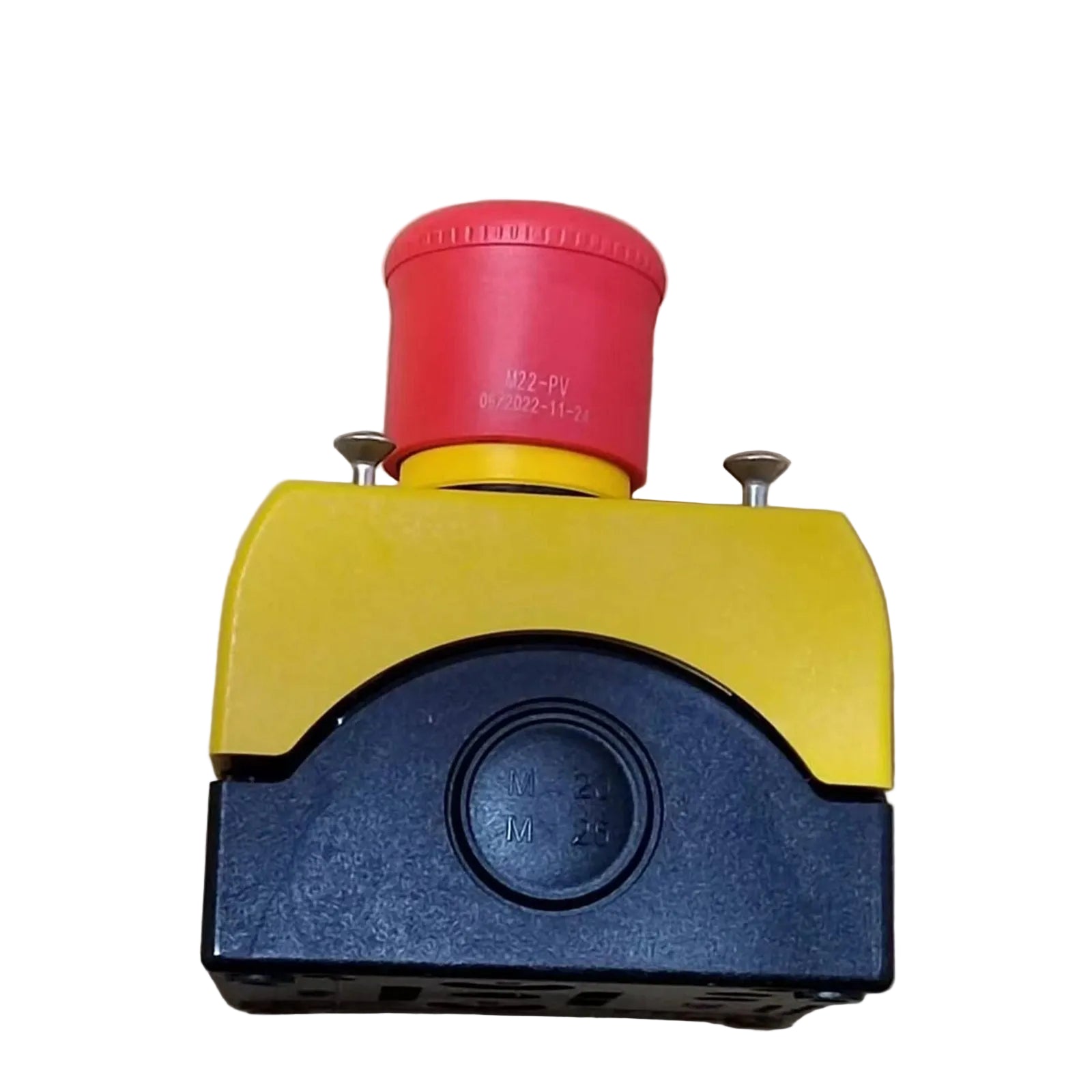

Montaje en superficie y entrada

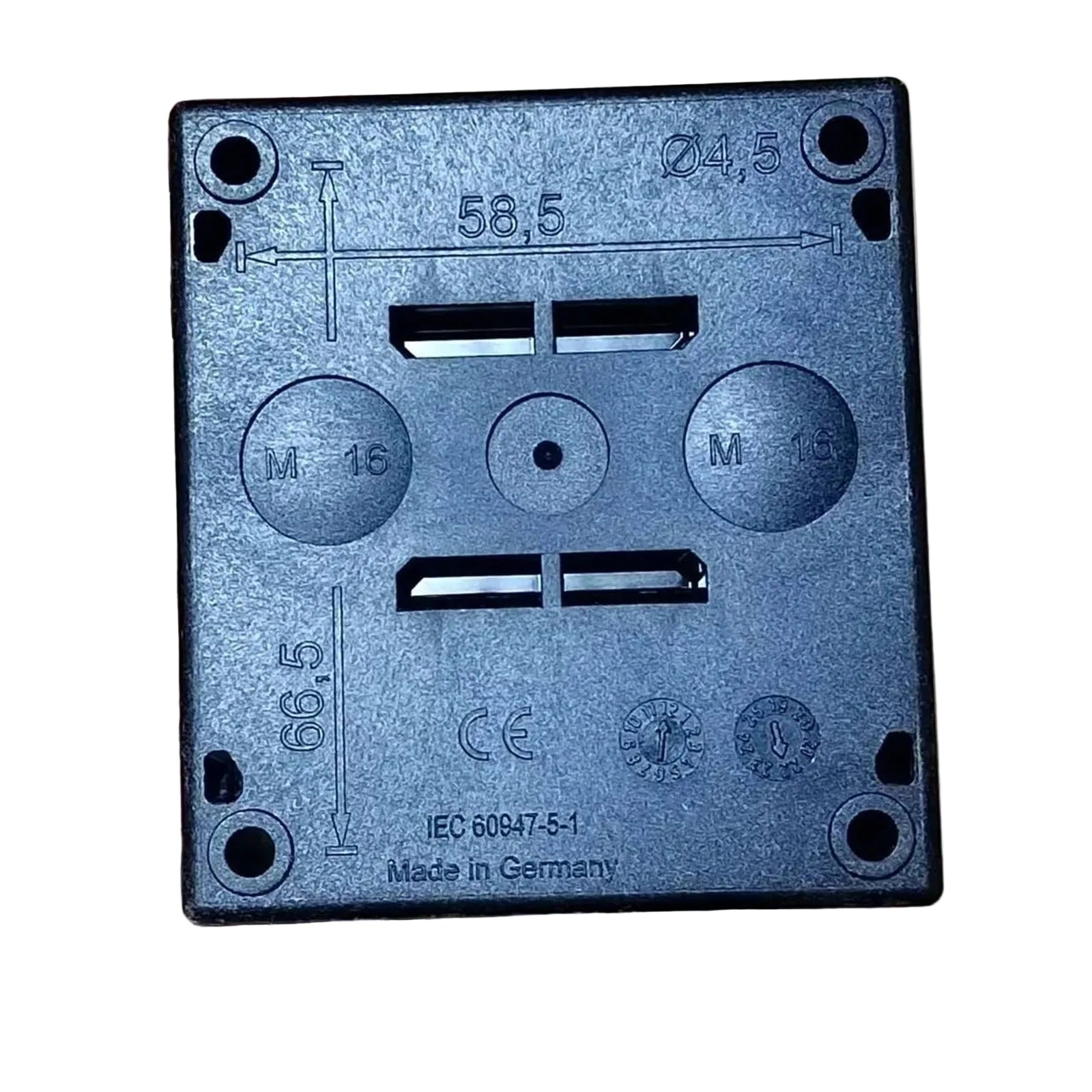

Monte la carcasa utilizando los orificios de fijación internos pretaladrados para garantizar la máxima estabilidad. La carcasa cuenta con orificios ciegos métricos para prensaestopas M20 o M25. Recomendamos utilizar prensaestopas de alta calidad para mantener el sello IP66, especialmente en entornos de lavado o niebla de aceite.

Cableado y lógica de contactos

Conecte el lazo de apagado crítico de seguridad al contacto NC (terminales 11-12) y utilice el contacto NA (terminales 23-24) para la retroalimentación del PLC o la señalización de estado. Asegúrese de que todos los terminales de tornillo estén apretados al par especificado de 0,8 Nm para evitar que se aflojen debido a la vibración de la máquina.

Mantenimiento y pruebas

Realice una prueba física de "activar y restablecer" durante cada cambio de turno. La acción de tirar para soltar debe ser suave y requerir una fuerza ascendente deliberada. Inspeccione la carcasa amarilla en busca de grietas o degradación química si la unidad está instalada en entornos con agentes de limpieza agresivos o fluidos de corte.

Ventajas de ingeniería

El M22-PV/KC11/IY se destaca en aplicaciones de alta fiabilidad donde el restablecimiento accidental es una preocupación primordial. El cabezal de hongo está diseñado para ser a prueba de manipulaciones, requiriendo una acción de tracción deliberada que no puede ser activada por una simple vibración o contacto incidental. Su herencia RMQ-Titan garantiza que los contactos de aleación de plata mantengan una baja resistencia de contacto durante años de servicio, evitando la pérdida de señal en bucles de PLC de seguridad de bajo voltaje. Además, la naturaleza modular de los contactos internos de la serie K permite un fácil reemplazo o reconfiguración en campo sin desechar toda la carcasa, lo que reduce significativamente el costo total de propiedad (TCO) para el mantenimiento de las instalaciones.

Entrega y logística

Tiempo de entrega: 3-5 días una vez finalizado el pago.

Transportistas: Enviado a nivel mundial a través de DHL, FEDEX o UPS. Despachamos todas las unidades en embalaje antiestático y resistente a los impactos para proteger el actuador mecánico y los bloques de contactos internos durante el tránsito.

Preguntas frecuentes técnicas

P1: ¿Esta unidad incluye la carcasa amarilla o es solo el botón?

R1: El M22-PV/KC11/IY es una solución completa "todo en uno". Incluye el actuador de hongo rojo, los bloques de contactos 1NA/1NC y la carcasa amarilla para montaje en superficie.

P2: ¿Puedo añadir más bloques de contactos a esta carcasa específica?

R2: Sí, la carcasa IY está diseñada para alojar bloques de contactos adicionales de la serie M22-K si su lógica de seguridad requiere más de dos circuitos (por ejemplo, añadir un segundo NC para redundancia).

P3: ¿Cuál es la diferencia entre "tirar para soltar" y "girar para soltar"?

R3: "Tirar para soltar" (como se ve en este modelo) requiere un tirón vertical para restablecer el interruptor. Esto a menudo se prefiere en entornos donde un movimiento de torsión podría ser difícil para un operador que usa guantes industriales pesados.

P4: ¿Este interruptor es adecuado para uso en exteriores?

R4: Sí, la clasificación IP66 y la construcción de plástico de alta calidad lo hacen adecuado para aplicaciones en exteriores, ya que resiste la exposición a los rayos UV y los contaminantes ambientales comunes.
