Descripción general del producto

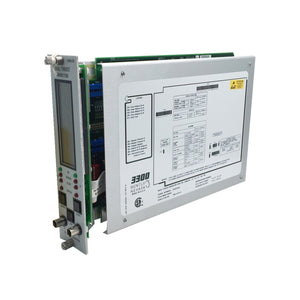

El 3300/20-12-01-01-00-00 es un módulo de monitoreo de doble canal especializado diseñado para rastrear la posición axial del eje dentro de la maquinaria industrial rotativa. Al utilizar entradas de sonda de proximidad, este dispositivo proporciona una supervisión continua de las holguras de los cojinetes de empuje, asegurando que el movimiento axial permanezca dentro de los límites operativos seguros. Sirve como un mecanismo de defensa crítico contra el contacto interno catastrófico o la falla de los cojinetes al ofrecer visualización de datos en tiempo real y activación de alarmas automatizada. Esta unidad específica está configurada con una escala métrica y relés sellados con epoxi estándar, lo que la convierte en una opción confiable para entornos industriales estándar que requieren un monitoreo preciso del desplazamiento.

Parámetros principales del hardware

• Rango de medición: 1.0-0-1.0 mm (Opción 12)

• Compatibilidad de la señal de entrada: Sistemas Proximitor 3300 o 7200 a 200 mV/mil (Opción 01)

• Configuración de relé: Sellado con epoxi (Opción 01)

• Aprobaciones: CSA/NRTL/C (Opción 01)

• Barrera de seguridad: Ninguna / Externa (Opción 00)

• Precisión de la pantalla: Dentro de ±1.6% del rango de escala completa

• Dimensión de la placa frontal vertical: 83 mm (3.25 pulgadas)

• Peso de la unidad: Aproximadamente 1.05 kg (2.3 lbs)

• Dimensiones del módulo: 241 mm x 50 mm x 103 mm (9.50 pulg x 1.98 pulg x 4.05 pulg)

Aplicaciones de ingeniería primarias

Este monitor es vital para la protección de activos rotatorios de alto capital donde el desplazamiento axial puede conducir a una destrucción mecánica inmediata. Se implementa con frecuencia en los siguientes escenarios:

• Turbinas de vapor y gas: Monitoreo del movimiento axial del rotor para proteger los cojinetes de empuje y las etapas internas.

• Compresores centrífugos: Gestión de cargas de empuje en el procesamiento y transporte de gas a alta presión.

• Equipos de generación de energía: Sirviendo como parte integral del sistema de rack 3300 para la seguridad de toda la planta.

• Estaciones de bombeo a gran escala: Seguimiento de la estabilidad del eje en el tratamiento de agua o el transporte de petróleo.

• Sopladores y ventiladores industriales: Prevención del contacto con la carcasa durante la expansión térmica o los cambios de carga.

Preguntas frecuentes

P: ¿Cuál es la función principal de la designación "Dual" en este monitor?

R: El diseño de doble canal permite que el módulo monitoree dos posiciones de empuje independientes o proporcione monitoreo redundante para un solo eje para aumentar la confiabilidad del sistema.

P: ¿Se puede integrar esta unidad en un sistema de rack que no sea Bently Nevada?

R: Este módulo está diseñado específicamente para su instalación dentro de un rack del sistema de monitoreo Bently Nevada Serie 3300 y requiere el backplane estándar 3300 para el suministro de energía y el enrutamiento de la señal.

P: ¿Es fijo o ajustable el rango de 1.0-0-1.0 mm?

R: El rango está determinado por la configuración del hardware (Opción 12). Si bien es posible una calibración fina, el rango de escala completa se establece en la especificación métrica de 1.0-0-1.0 mm en fábrica.

P: ¿Este modelo incluye barreras de seguridad internas?

R: No, esta configuración específica (Opción 00) no incluye barreras de seguridad internas. Si se utiliza en áreas peligrosas, se deben emplear barreras zener externas o aisladores galvánicos.

P: ¿Cuál es la diferencia entre los relés sellados con epoxi y los relés herméticamente sellados?

R: Los relés sellados con epoxi (Opción 01) proporcionan protección estándar contra el polvo y la humedad para uso industrial general, mientras que los relés herméticamente sellados ofrecen un sellado hermético para atmósferas más corrosivas o volátiles.
