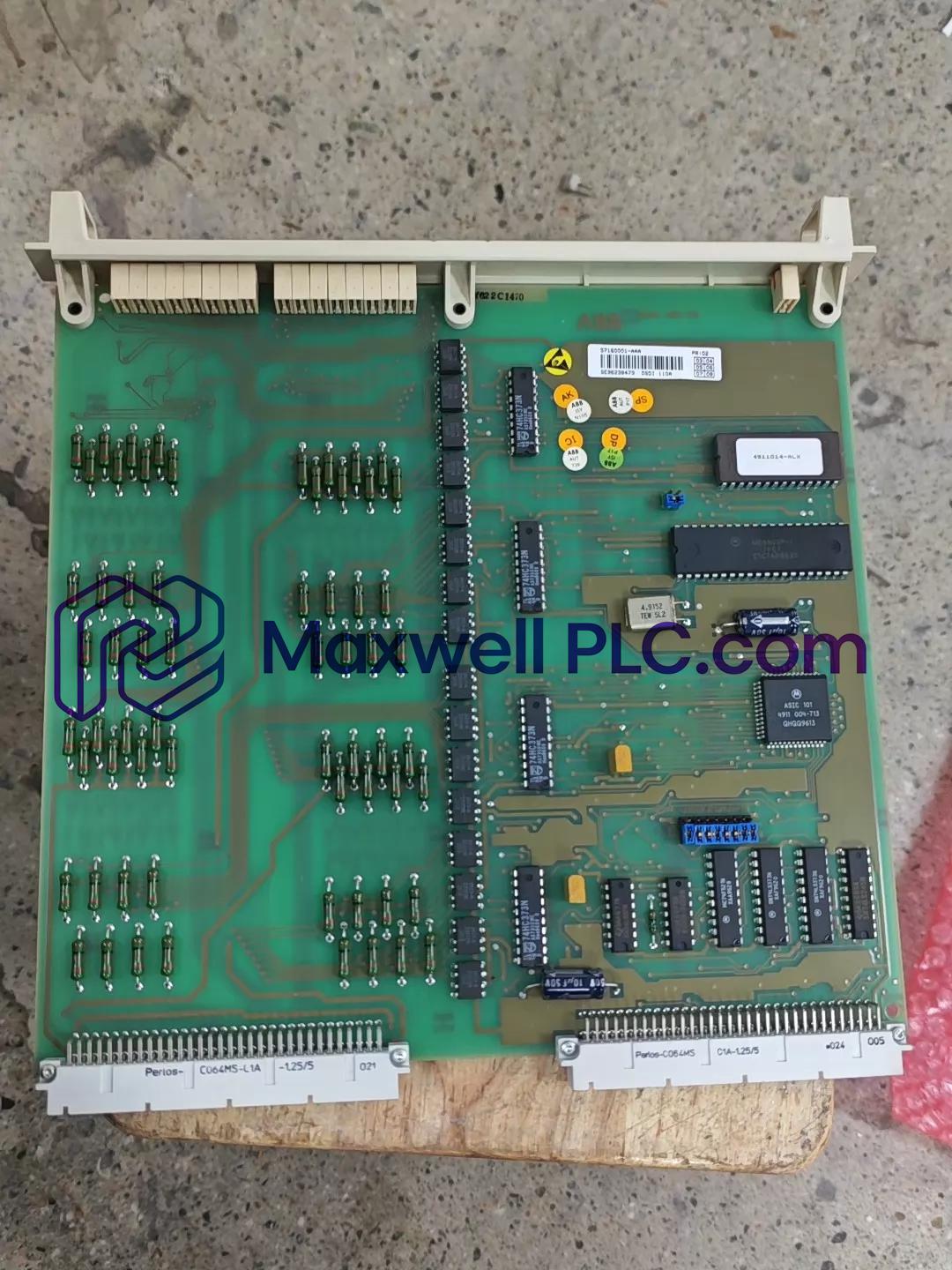

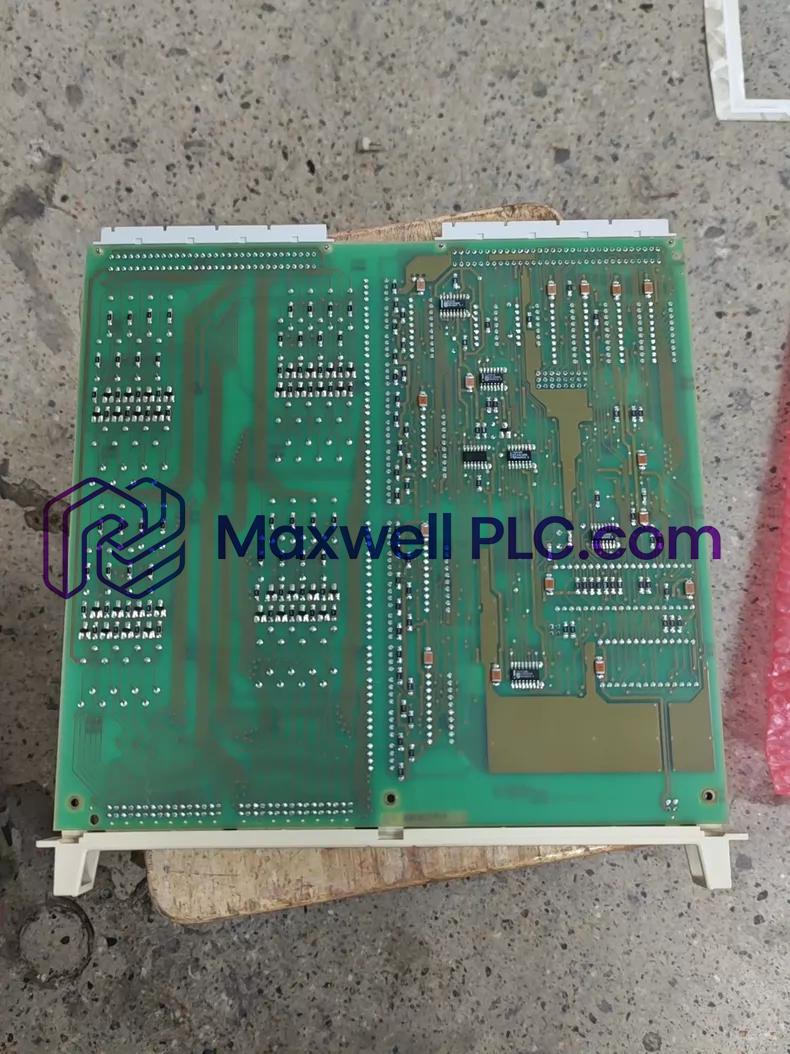

El ABB DSDI110A 57160001-AAA, también catalogado como el Módulo de Entrada Digital DSDI110A, funciona como un componente de hardware dedicado para la detección de señales discretas aisladas por optoacoplador dentro de los sistemas de bus de E/S ABB S100.

Designación del Hardware y Diseño Estructural

El ABB DSDI110A 57160001-AAA está diseñado para su integración directa en las ranuras de la tarjeta del subrack S100:

• DSDI110A: Código de modelo funcional base que denota un conjunto de placa de circuito impreso de entrada digital optoaislada.

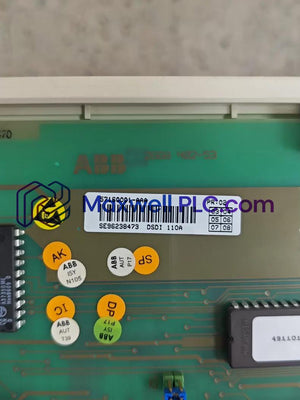

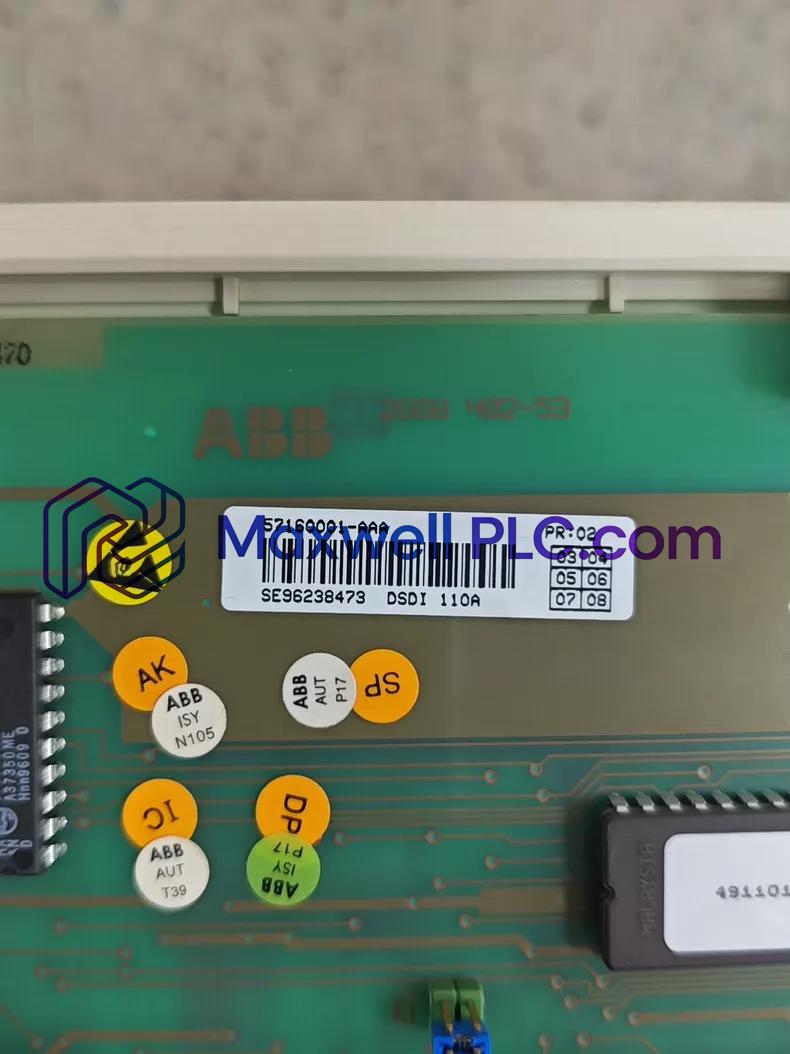

• 57160001-AAA: Revisión de hardware específica e identificador de pieza de fabricación para una compatibilidad exacta del pinout de la ranura.
• E/S S100: Interfaz de sistema de rack modular que proporciona conexión al bus de alimentación y comunicaciones lógicas.
• Indicación de Estado: Matriz de LED montada en la placa que muestra los estados de conmutación del canal de entrada físico en tiempo real.

Parámetros Operacionales y Técnicos

Velocidad del Backplane del Sistema y Operaciones de Bus Determinísticas

El módulo transfiere el estado de la entrada de campo a través del bus de rack S100 propietario directamente a la memoria del controlador maestro. La velocidad de comunicación del bus del backplane maneja la ejecución rápida del escaneo para soportar el enrutamiento de E/S de alta densidad a través de redes determinísticas Profinet o EtherNet/IP. La compatibilidad del firmware flash entre los controladores del sistema mantiene una dirección de ranura confiable, una actualización instantánea de la imagen de entrada y una notificación de estado de diagnóstico durante los ciclos continuos del rack.

Lista de Componentes del Paquete

• 1 x Tarjeta de entrada digital ABB DSDI110A 57160001-AAA
• 1 x Bolsa protectora antiestática
• 1 x Hoja de referencia de instalación estándar y pin-out

Reglas de Montaje en Gabinete e Interfaz

• Interrupción de Energía: Aísle siempre la fuente de alimentación principal del rack antes de insertar o retirar la tarjeta de la ranura del rack S100.
• Inserción de la Tarjeta en la Ranura: Alinee cuidadosamente los conectores del borde de la placa con los rieles guía y deslice firmemente para asentar los pines internos del backplane.
• Blindaje del Cableado de Campo: Dirija las líneas de señal de entrada digital de 24 VCC en conductos blindados con conexión a tierra separados del cableado de alimentación de CA de alto voltaje.
• Continuidad de Tierra: Asegure los tornillos de conexión a tierra del subrack al polo a tierra del panel para garantizar el rendimiento del aislamiento del optoacoplador.

Preguntas Frecuentes

• ¿Qué voltaje de alimentación se requiere para los bucles de entrada en el DSDI110A 57160001-AAA?

  Las entradas operan con un voltaje nominal estándar de 24 VCC dentro de una ventana operativa permitida de +-15 %.

• ¿Cuáles son los umbrales físicos de conmutación de voltaje para los estados ON y OFF?

  Un voltaje de entrada de >= 15 VCC se registra como un estado lógico ON, mientras que un voltaje de <= 5 VCC garantiza un estado lógico OFF.

• ¿La placa cuenta con aislamiento óptico entre los circuitos de campo y el backplane del sistema?

  Sí. Todos los canales de entrada utilizan optoacopladores para aislar las señales de cableado de campo de los circuitos lógicos internos del rack.

• ¿Se puede intercambiar en caliente el módulo DSDI110A 57160001-AAA mientras el subrack está encendido?

  No. La alimentación principal del rack S100 debe desconectarse antes de insertar o retirar la placa de circuito impreso.

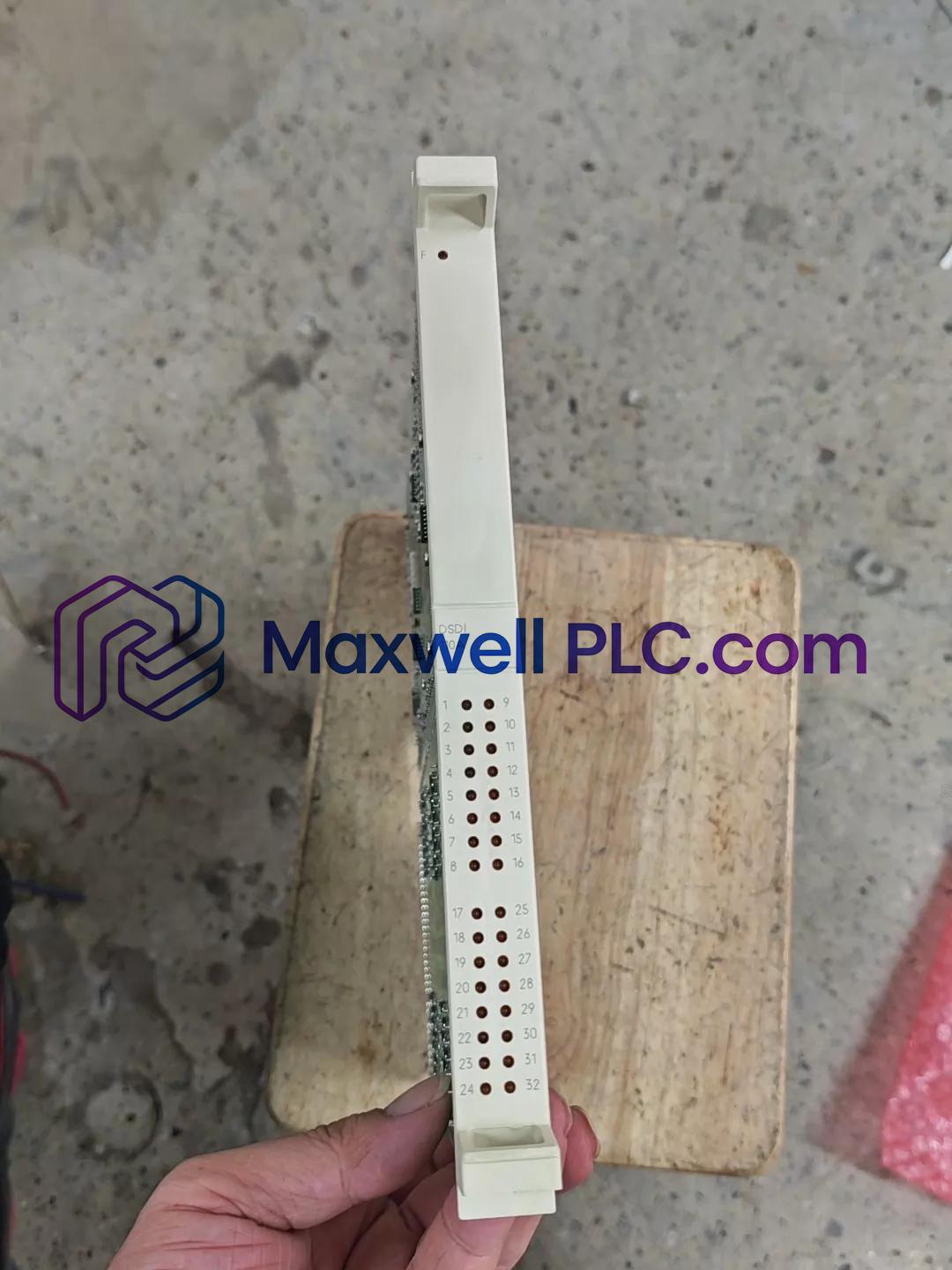

• ¿Cómo se muestran los estados lógicos de los canales activos en el módulo de hardware?

  Los diodos emisores de luz (LED) frontales se iluminan para proporcionar retroalimentación visual inmediata de los canales de entrada activos de 24 VCC.

• ¿Qué factor de forma físico utiliza la placa DSDI110A para el montaje?

  El módulo está diseñado como un conjunto de placa de circuito impreso de montaje directo en ranura que se adapta a los subracks de E/S S100 estándar.

• ¿Cuál es el rango de temperatura ambiente de funcionamiento para la instalación industrial?

  La tarjeta está clasificada para entornos industriales extremos, funcionando de manera confiable entre -40 grados C y +70 grados C.

• ¿Cómo afecta la comunicación del backplane a las velocidades de actualización de entrada en el controlador?

  La ejecución interna de alta velocidad del backplane transfiere los estados del canal a la memoria de la CPU dentro de cada ciclo de escaneo del controlador.
