Descripción general del producto

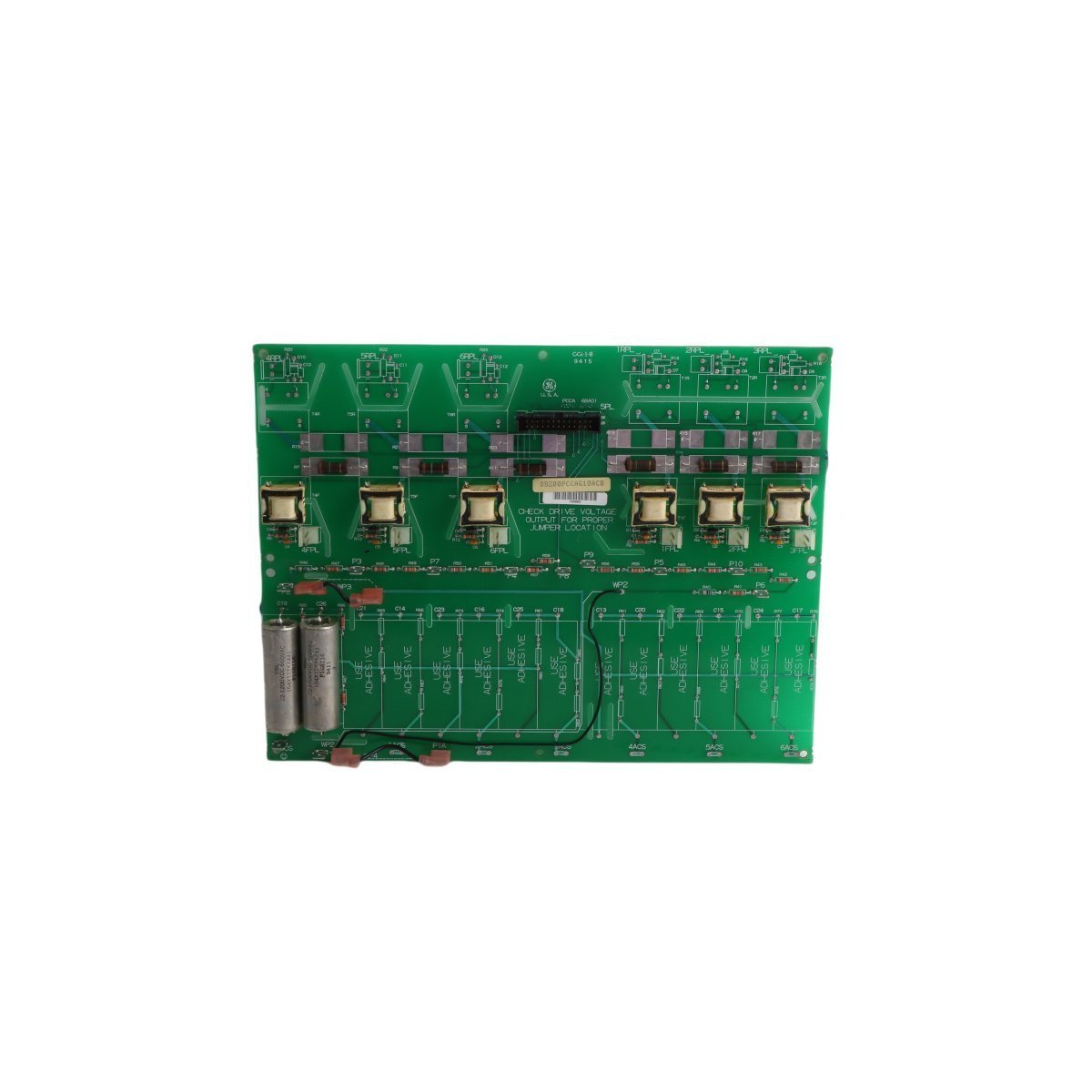

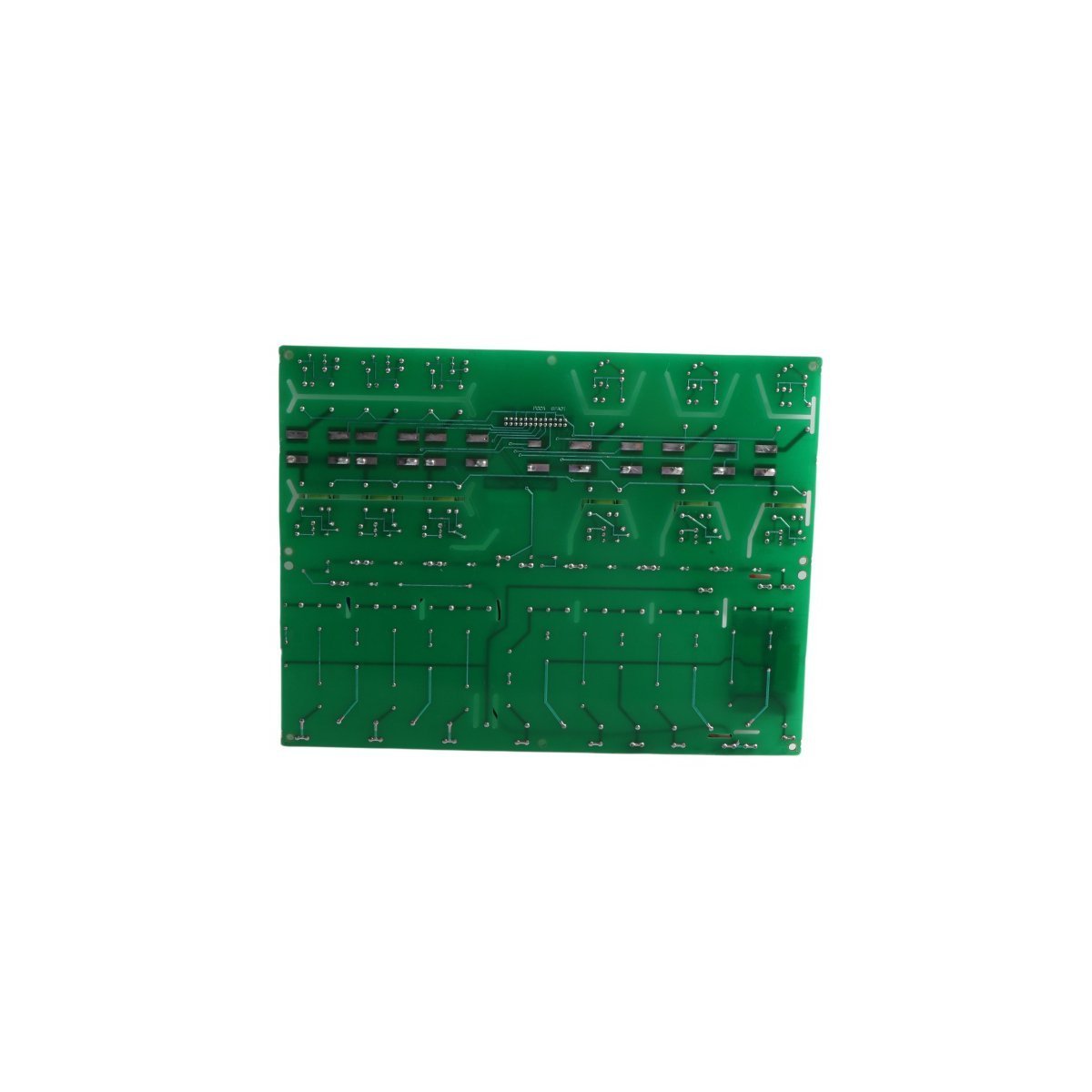

El General Electric DS200PCCAG10ACB funciona como una interfaz de alimentación de CC especializada dentro del marco de control de turbinas Speedtronic Mark V. Esta tarjeta de conexión de alimentación actúa como el puente de hardware principal, facilitando la transmisión de datos y energía de alta integridad entre la lógica de control del accionamiento y el puente de alimentación del rectificador de silicio (SCR). Diseñada para los rigores de los conjuntos de potencia industriales pesados, la placa garantiza que las señales de control se interconecten limpiamente con las etapas de potencia de alto voltaje. Al proporcionar un punto de terminación centralizado para los arneses de cableado del gabinete, la DS200PCCAG10ACB mantiene la sincronización del sistema y la estabilidad eléctrica en todas las secciones de conversión de energía del accionamiento.

Arquitectura y especificaciones funcionales del hardware

• Serie del sistema: Mark V Speedtronic

• Clasificación de la placa: Tarjeta de conexión de alimentación / PCB de interfaz de CC

• Clasificación de voltaje: Admite aplicaciones de hasta 600 V RMS

• Masa física: 0.34 kg

• Dimensiones del componente: 28 × 21.2 × 2.5 cm

• Matriz de interfaz: 8 conectores integrados de alta densidad para la integración en todo el sistema

• Circuito de protección: Red de amortiguación de CC integrada para la estabilidad de conmutación transitoria

• Origen de fabricación: EE. UU.

• Estado del ciclo de vida: Soporte activo para conjuntos de turbinas heredados

• Configuración de montaje: Montaje en bastidor de PCB de gabinete interno

Implementación del sistema y utilidad industrial

La DS200PCCAG10ACB es un componente esencial para mantener la longevidad operativa de los sistemas de turbinas GE. Sus principales implementaciones incluyen:

• Mantenimiento del control de turbinas: Reemplazo de placas de interfaz degradadas en paneles de control de turbinas de gas, vapor y eólicas Mark V para evitar la pérdida de señal.

• Gestión del puente SCR: Sirviendo como el enlace directo para las señales de pulso de disparo y los bucles de retroalimentación entre los puentes de potencia y los controladores digitales.

• Sistemas auxiliares del generador: Proporcionando una distribución de energía estable para el control de excitación y accionamiento auxiliar en instalaciones de generación de energía.

• Actualizaciones de infraestructura heredadas: Permitiendo la renovación específica del hardware de interconectividad en plantas industriales antiguas sin requerir una revisión completa del sistema.

• Protección del conjunto de potencia: Utilizando los circuitos de amortiguación integrados para mitigar el ruido eléctrico y los transitorios de conmutación en entornos de accionamiento de alta corriente.
