Descripción general del producto

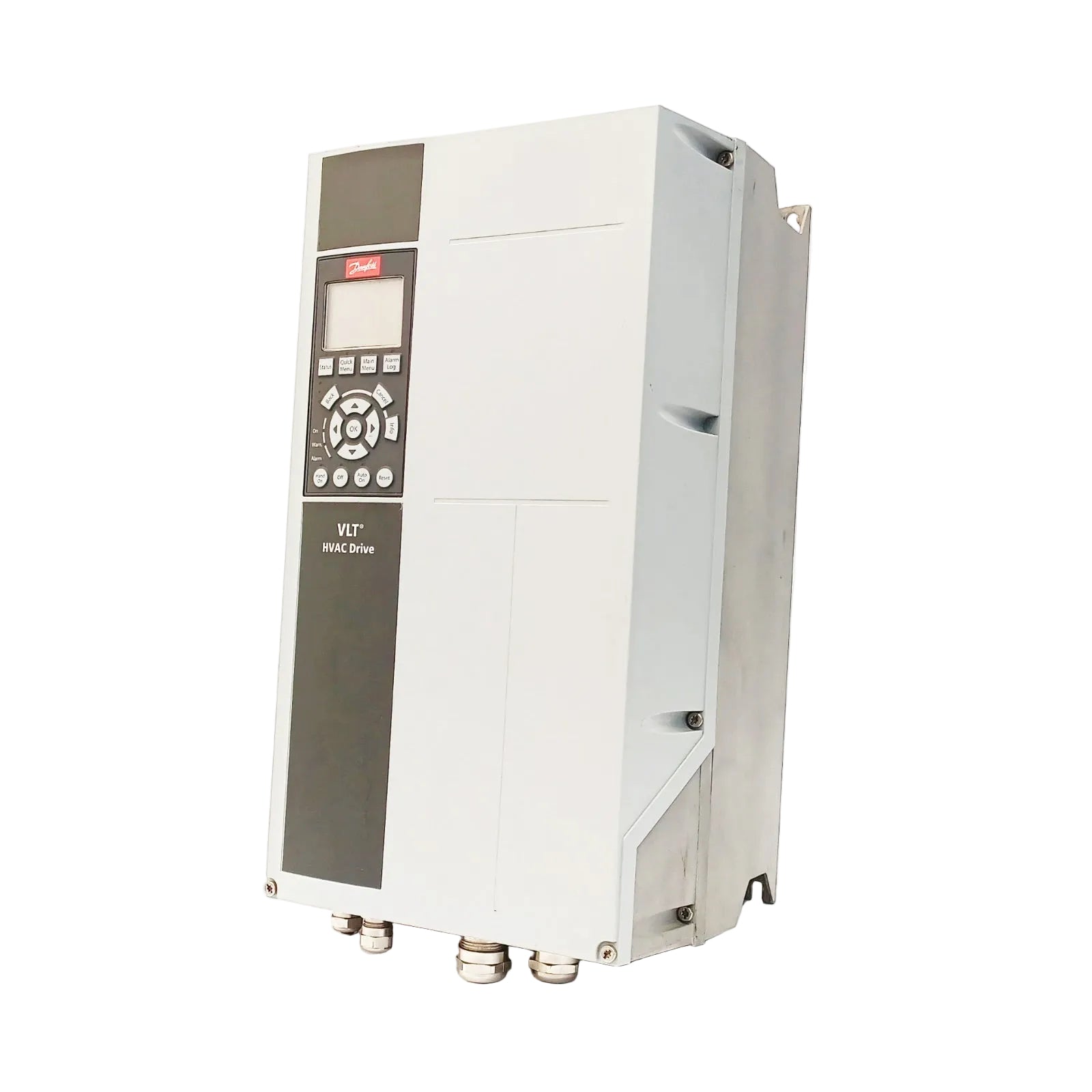

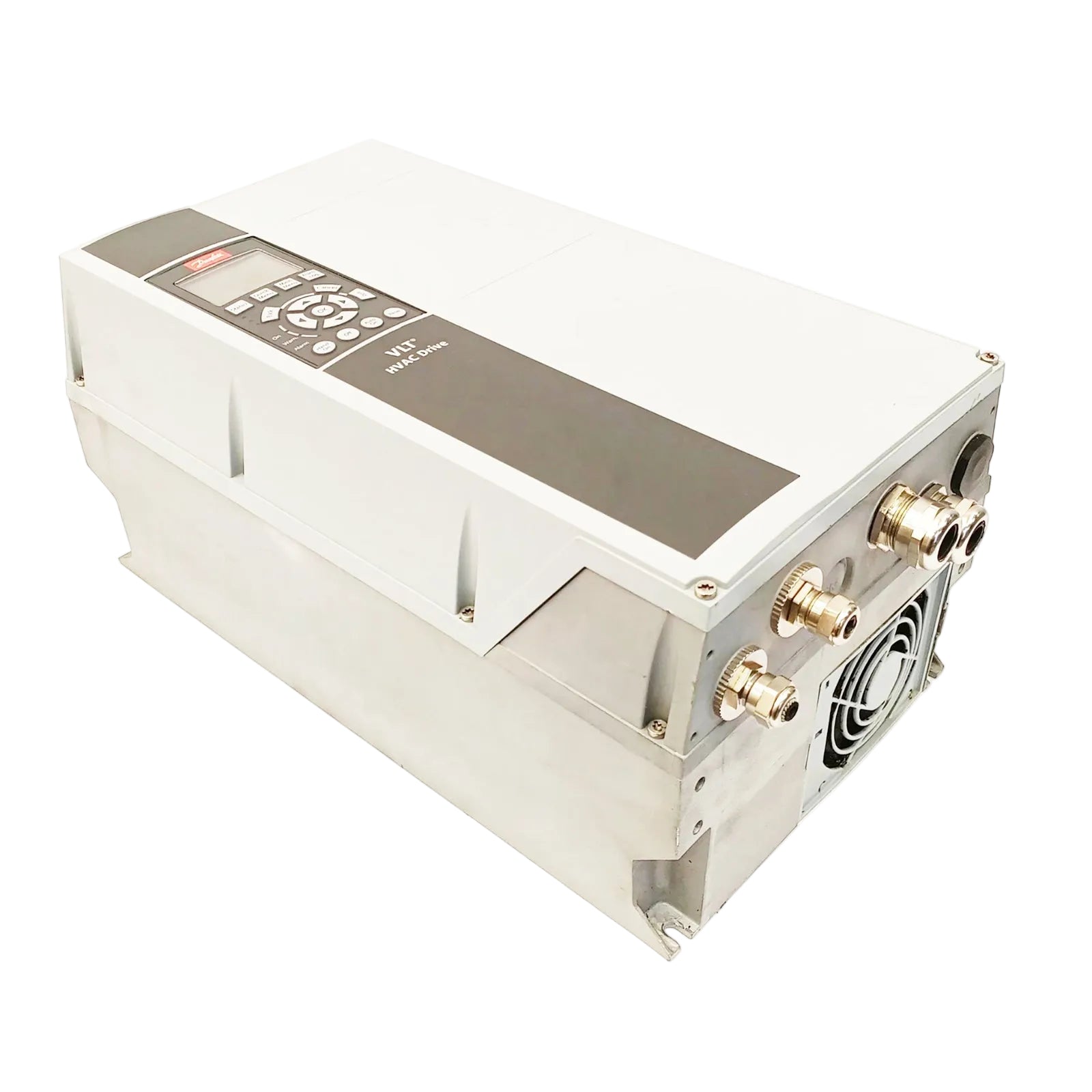

El Danfoss FC-102 (VLT® HVAC Drive) funciona como la inteligencia dedicada para la automatización de edificios modernos y los sistemas de control de clima. Diseñado específicamente para optimizar el rendimiento de ventiladores, bombas y compresores, este variador reduce drásticamente el consumo de energía al tiempo que mejora la vida útil de la infraestructura mecánica de climatización. A diferencia de los variadores industriales de propósito general, el FC-102 integra características especializadas como el "Modo Incendio" para la extracción de humo de emergencia y una monitorización avanzada de resonancia para eliminar el ruido acústico en los conductos. Su diseño modular permite una integración perfecta en sistemas de gestión de edificios (BMS) de alto rendimiento, proporcionando análisis de datos en tiempo real y control de presión de precisión. Al implementar el FC-102, los ingenieros de instalaciones logran el máximo confort térmico con la menor huella de carbono posible, lo que lo convierte en la opción definitiva para centros de datos, hospitales y complejos comerciales de gran altura.

Ventajas técnicas principales

Lógica inteligente específica para HVAC

El FC-102 incorpora un controlador lógico inteligente integrado y cuatro lazos PID de autoajuste. Estos algoritmos internos gestionan la respuesta del sistema a los cambios de presión y caudal sin requerir un PLC externo. El variador ajusta automáticamente la velocidad del motor para mantener la precisión del punto de ajuste, compensando la obstrucción del filtro en las unidades de tratamiento de aire o las variaciones de presión de la cabeza en los circuitos de agua refrigerada.

Amortiguación de resonancia y funcionamiento silencioso

Para evitar la fatiga mecánica y el ruido audible en espacios ocupados, el FC-102 cuenta con un bypass de frecuencia programable. Esta función permite a los ingenieros omitir bandas de frecuencia específicas donde el conjunto motor-ventilador podría resonar con la estructura del edificio. Esto asegura que todo el sistema HVAC funcione con un rendimiento casi silencioso y un estrés por vibración reducido en los cojinetes y las correas.

Soporte nativo de protocolos BMS

La arquitectura de hardware incluye soporte nativo para protocolos HVAC críticos como BACnet (MS/TP e IP), Modbus RTU y Johnson Controls N2. Esta conectividad "plug-and-play" elimina la necesidad de módulos de pasarela costosos, lo que permite que el VLT® HVAC Drive actúe como un nodo completamente transparente dentro del sistema nervioso digital del edificio.

Especificaciones técnicas

Guía de instalación de ingeniería

Mitigación armónica y calidad de la energía

El FC-102 utiliza bobinas de choque de enlace de CC integradas para reducir la interferencia armónica en la red eléctrica. Este diseño mantiene una alta calidad de energía dentro del edificio, evitando el sobrecalentamiento de los transformadores y la interferencia con equipos médicos o de TI sensibles. Normalmente no se requieren reactores de línea externos para instalaciones comerciales estándar.

Espacio térmico y montaje

Aunque el FC-302 está diseñado para montaje lado a lado, recomendamos dejar al menos 50 mm de espacio horizontal entre unidades FC-102 de alta potencia en salas no ventiladas para garantizar temperaturas ambiente estables. Mantenga una holgura vertical de 100 mm por encima y por debajo del gabinete para permitir que el ventilador de enfriamiento dedicado expulse el calor de manera efectiva.

Apantallamiento del cable del motor

Para cumplir con las directivas EMC y proteger los sensores del edificio del ruido electromagnético, utilice siempre cables de motor apantallados (trenzado). Termine el apantallamiento tanto en la placa de conexión a tierra del variador como en la caja de terminales del motor utilizando abrazaderas EMC de 360 grados. Esta práctica es esencial para mantener la integridad de las señales analógicas de los sensores de 0-10V cercanos.

Ventajas de ingeniería

El FC-102 destaca por su fiabilidad y recuperación de energía. Su función "Optimización Automática de Energía" (AEO) monitoriza continuamente la carga magnética del motor y ajusta el voltaje de salida al nivel mínimo requerido, ahorrando un 3-5% adicional de energía más allá del funcionamiento estándar del VFD. La electrónica robusta está recubierta de forma estándar (3C2 o 3C3) para resistir los efectos corrosivos del cloro en las salas de bombas de piscina o la alta humedad en las unidades de tratamiento de aire de los tejados. Además, las funciones "Detección de Bomba Seca" y "Fin de Curva" evitan fallos catastróficos de la bomba al identificar la pérdida de cebado o las roturas de tuberías de inmediato, lo que activa un apagado seguro antes de que se produzcan daños mecánicos.

Entrega y logística

Tiempo de entrega: 3-5 días una vez finalizado el pago.

Transportistas: POR DHL/FEDEX/UPS.

Embalaje: Utilizamos bolsas antiestáticas con barrera de humedad y embalajes industriales reforzados para todos los envíos de variadores HVAC. Cada FC-102 se entrega en su caja original sellada de fábrica para garantizar que la electrónica calibrada con precisión llegue en perfectas condiciones.

Preguntas frecuentes técnicas

P1: ¿Qué es el "Modo Incendio" y cómo afecta al variador?

R1: El Modo Incendio es una configuración de seguridad especializada en la que el variador ignora todas las alarmas internas no catastróficas (como la sobrecarga térmica) para mantener los ventiladores de extracción de humo en funcionamiento el mayor tiempo posible durante una emergencia para ayudar en la evacuación del edificio.

P2: ¿Puedo controlar varias bombas con un solo FC-102?

R2: Sí, con la tarjeta de controlador en cascada opcional, el FC-102 puede gestionar un sistema de bombas líder-secundario, arrancando y deteniendo automáticamente hasta tres bombas adicionales de velocidad fija para mantener una presión constante en un sistema de sobrepresión de agua.

P3: ¿Requiere este variador un teclado separado (LCP)?

R3: El FC-102 es compatible con el Panel de Control Local (LCP 101 o 102). Aunque muchas unidades se envían con el LCP incluido, el variador también se puede configurar a través del puerto USB utilizando el software Danfoss MCT 10.

P4: ¿Es el FC-102 adecuado para aplicaciones de torres de enfriamiento?

R4: Absolutamente. Su "Adaptación Automática del Motor" (AMA) garantiza un rendimiento óptimo incluso con tendidos de cables largos hasta el techo, y sus gabinetes IP55/66 proporcionan la protección necesaria contra el clima y la humedad.
