Descripción general del producto

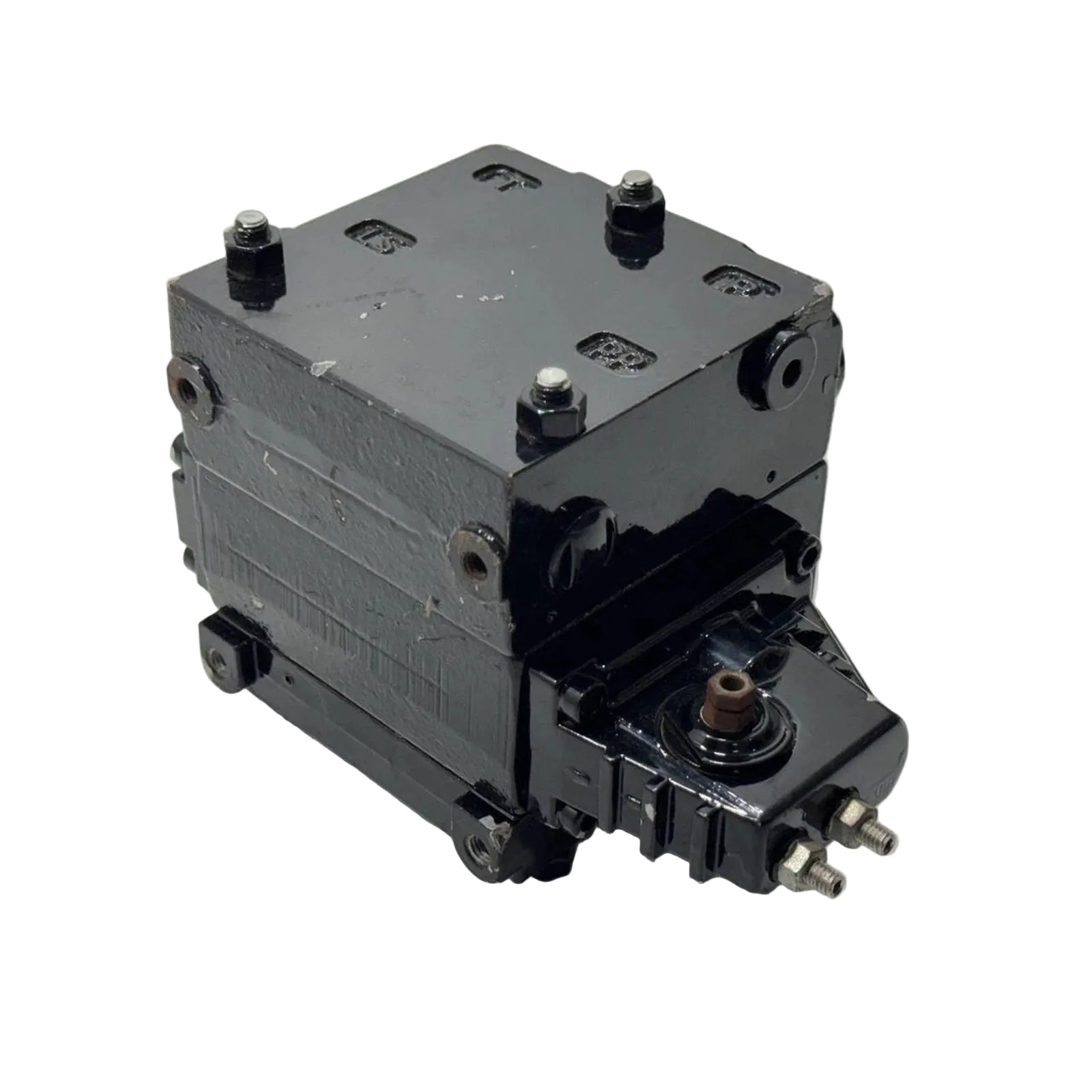

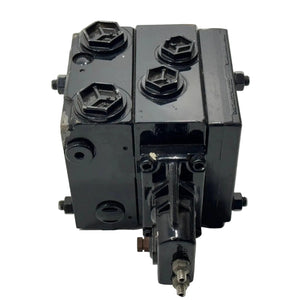

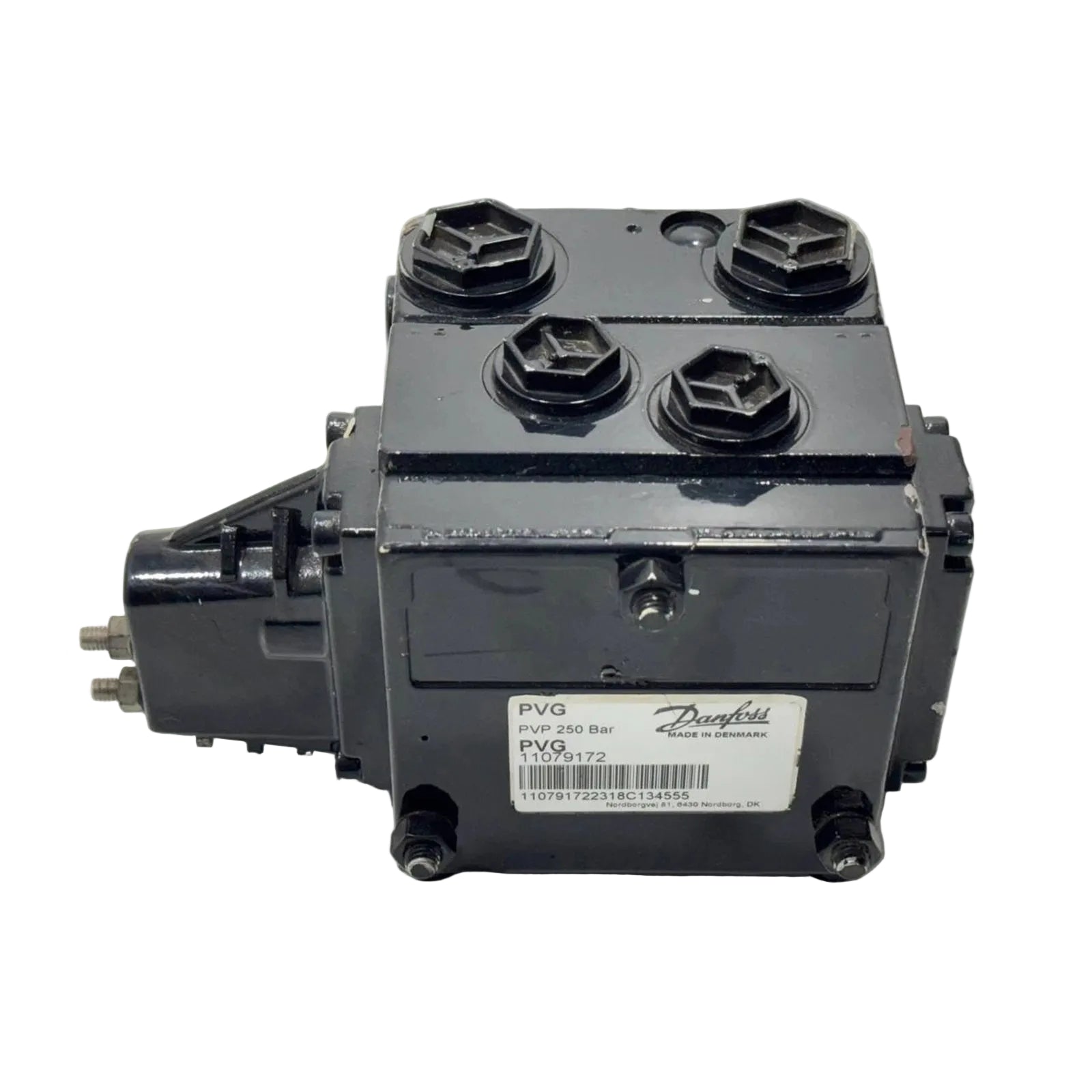

El Danfoss PVG 32 representa la cúspide de la tecnología hidráulica modular, funcionando como un grupo de válvulas proporcionales con detección de carga, diseñado para proporcionar la máxima flexibilidad y un control sin concesiones. Esta válvula direccional multidireccional insignia permite miles de configuraciones, que van desde un simple control direccional con detección de carga hasta sistemas avanzados controlados electrónicamente e integrados en CAN-bus. Diseñado para maquinaria móvil de alto rendimiento como grúas, excavadoras y equipos forestales, el PVG 32 gestiona con precisión el flujo y la presión del aceite para múltiples funciones simultáneamente. Al desacoplar el flujo de la presión de carga, asegura un movimiento suave e independiente de cada actuador hidráulico, independientemente de los cambios en las condiciones de trabajo. Su arquitectura modular permite a los ingenieros ensamblar un centro de control personalizado que se adapta perfectamente a la complejidad de la máquina, brindando la maniobrabilidad de alta precisión requerida para la potencia hidráulica industrial y móvil moderna.

Configuración técnica y modularidad

Cálculo del ancho total del bloque

Dado que el PVG 32 es un sistema modular, el ancho total (W) del grupo de válvulas depende del número de módulos básicos (secciones) instalados. Utilice la siguiente fórmula para su planificación de instalación:

Ancho total = 82 mm (Entrada + Placa final) + (Número de secciones × 48 mm)

Especificaciones técnicas

Guía de instalación de ingeniería

Tensión de las barras de unión

Ensamblar los módulos e insertar las barras de unión. Debe apretar las tuercas de las barras de unión a un par uniforme de 28 Nm. Esto asegura que las juntas tóricas entre los módulos se compriman correctamente para evitar fugas externas sin distorsionar los orificios de la válvula rectificados con precisión.

Montaje y conexiones de puertos

El PVG 32 cuenta con tres orificios de montaje en la entrada y en las placas finales. Monte siempre el grupo de válvulas sobre una superficie plana para evitar tensiones mecánicas en el bloque. Utilice racores G 1/2 o G 3/4 para los puertos de trabajo A/B y asegúrese de que la línea del depósito (T) sea lo más corta posible para minimizar la contrapresión.

Ventajas de ingeniería

El PVG 32 sobresale en entornos donde la multitarea y la precisión son innegociables. Su construcción robusta soporta las fuertes vibraciones y las fluctuaciones extremas de temperatura comunes en los sitios de construcción y en alta mar. La compatibilidad de la válvula con la plataforma Danfoss PLUS+1® permite una integración perfecta en un sistema de control total de la máquina, proporcionando a los OEM una estructura hidráulica "lista para lo digital". El diseño compensado por presión evita eventos peligrosos de caída de carga y asegura que las funciones críticas para la seguridad, como los movimientos de la pluma de la grúa, permanezcan predecibles y suaves.

Entrega y logística

Tiempo de entrega: 3-5 días una vez finalizado el pago.

Transportistas: POR DHL/FEDEX/UPS.

Embalaje: Utilizamos cajas reforzadas de alta resistencia y envoltura protectora antiestática. Cada módulo PVG 32 se envía en embalaje sellado de fábrica para asegurar que los carretes rectificados con precisión y los actuadores electrónicos sensibles lleguen en perfecto estado de funcionamiento.

Preguntas frecuentes técnicas

P1: ¿Puedo mezclar secciones manuales y eléctricas en el mismo bloque PVG 32?

R1: Sí, el sistema modular PVG 32 admite completamente una combinación de actuadores manuales, hidráulicos y eléctricos dentro de un mismo bloque.

P2: ¿Cuál es el beneficio de la señal LS (detección de carga)?

R2: La señal LS le indica a la bomba de desplazamiento variable que solo proporcione la presión y el flujo realmente requeridos, ahorrando energía y reduciendo el calentamiento del aceite.

P3: ¿Cómo ajusto la presión máxima para un puerto de trabajo individual?

R3: Puede instalar válvulas de choque y aspiración (PVLP) directamente en cada módulo básico para proteger actuadores específicos sin afectar el resto del sistema.
