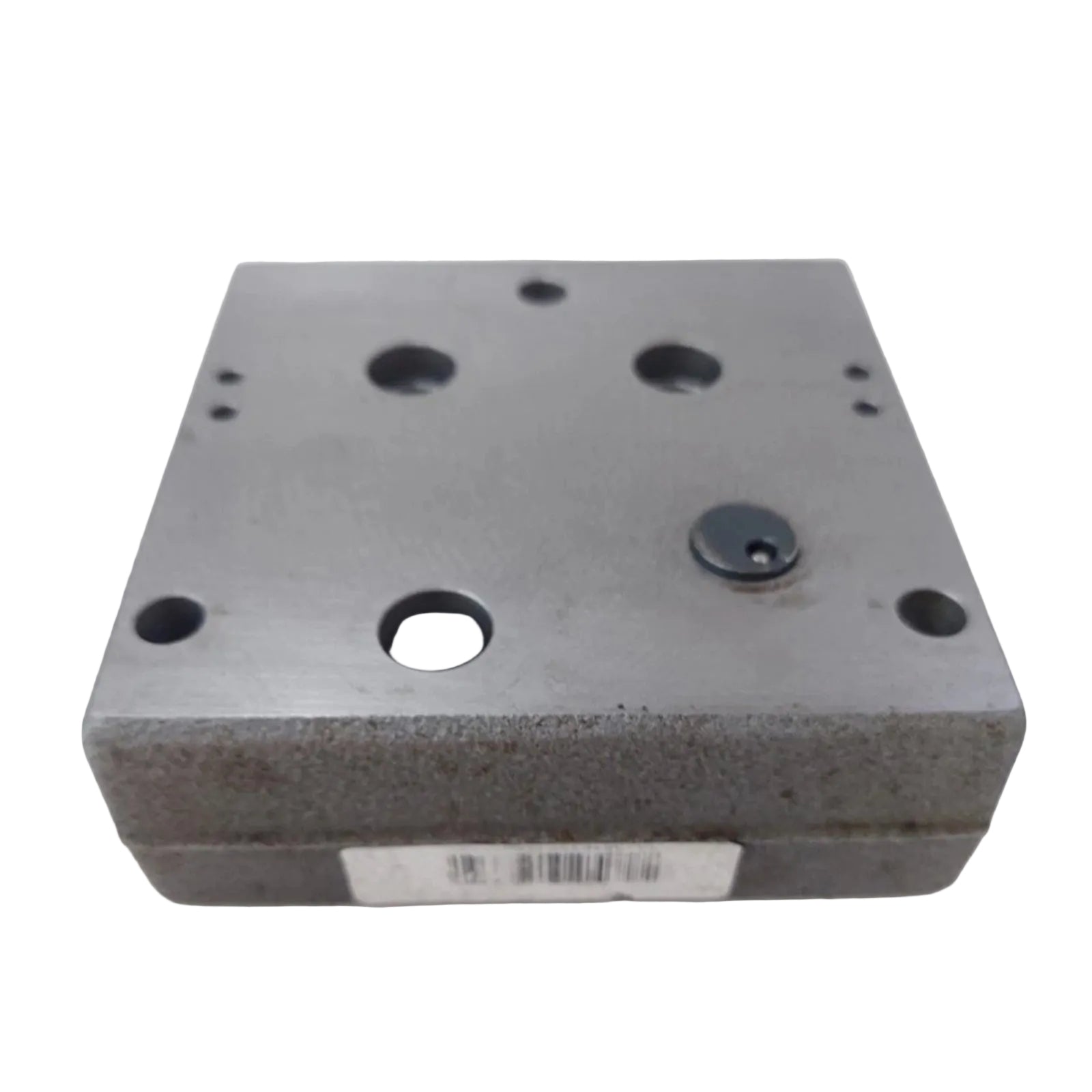

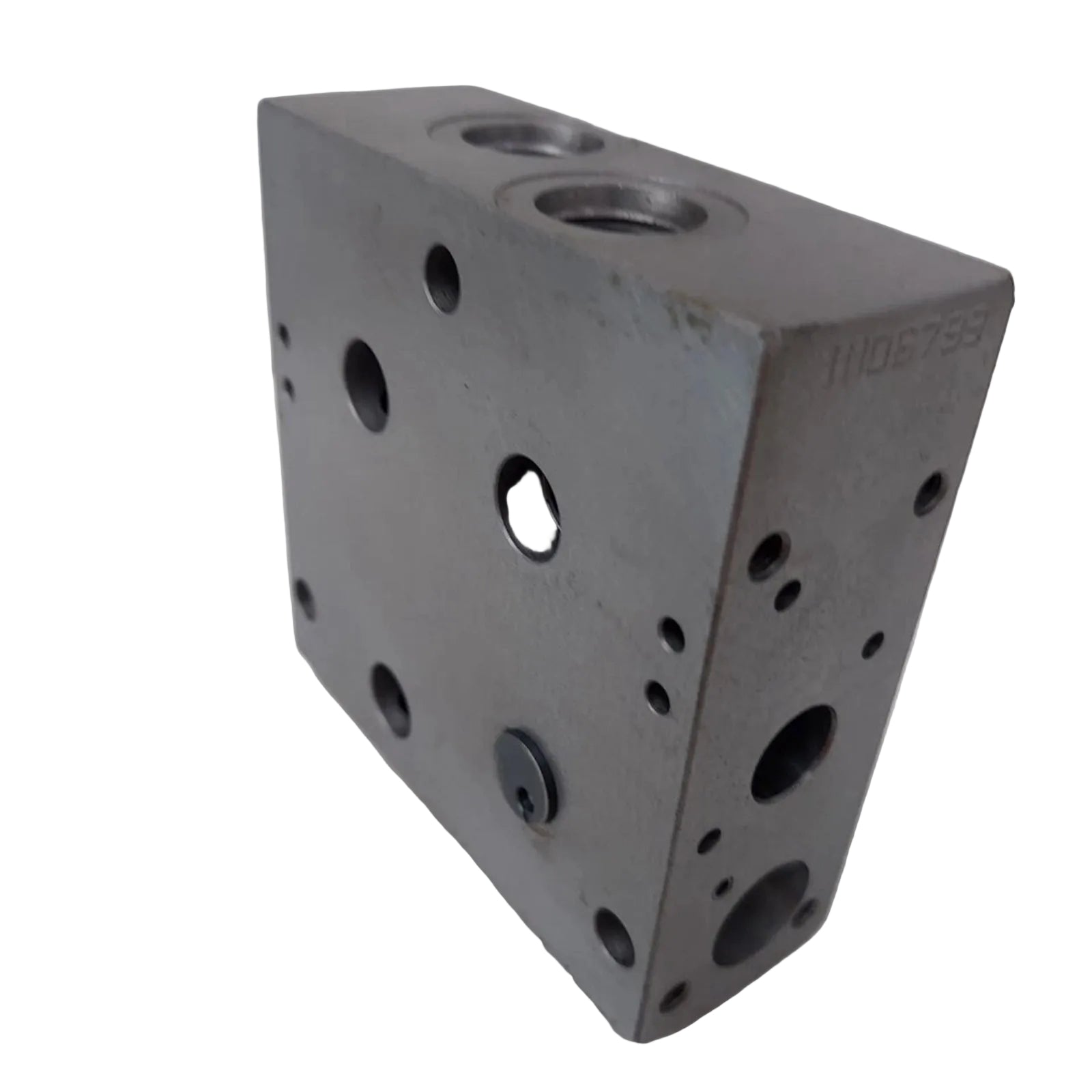

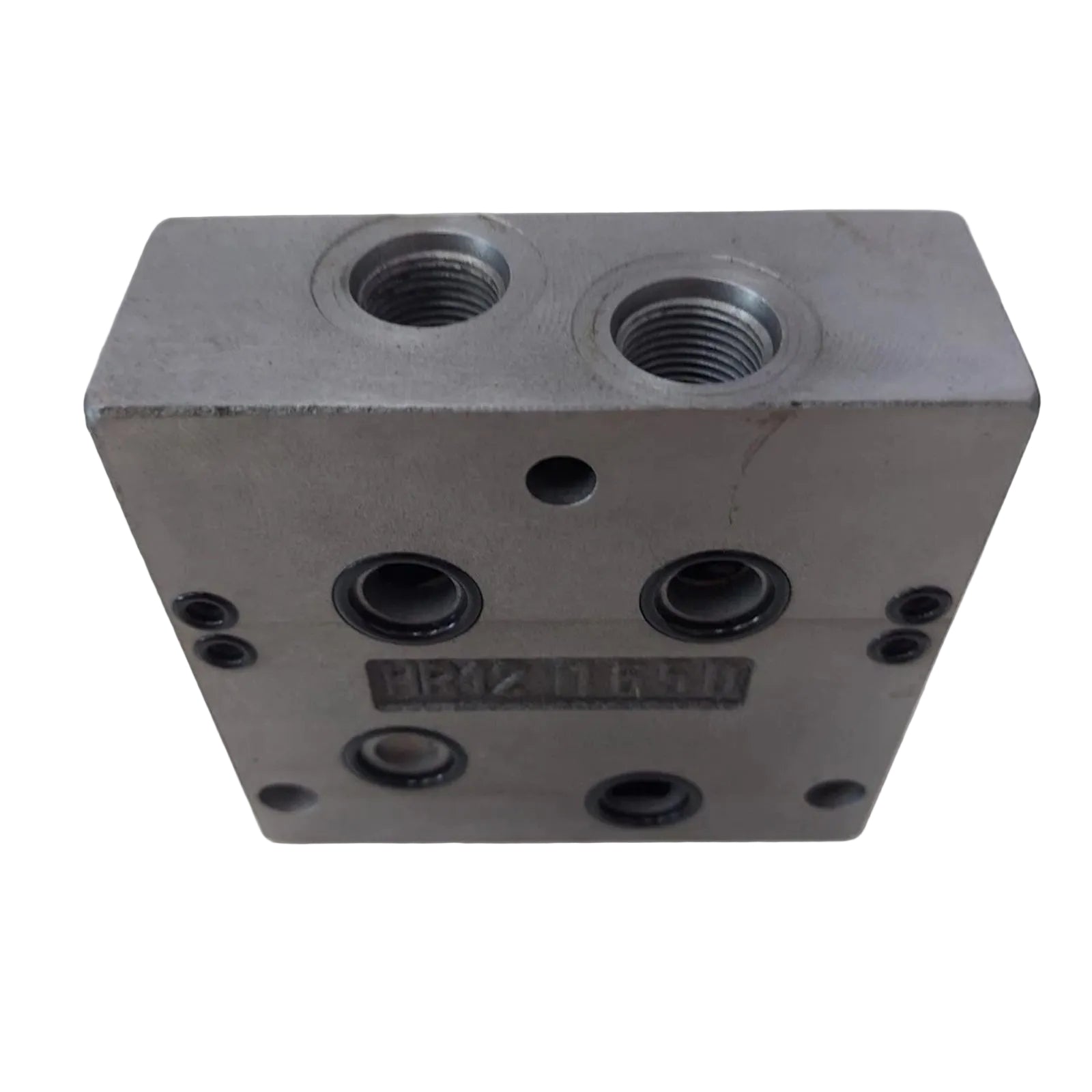

Descripción general del producto

El Danfoss PVG 16 es una válvula proporcional de alto rendimiento y detección de carga optimizada para aplicaciones de bajo caudal donde la precisión y la eficiencia espacial son primordiales. Diseñado específicamente para maquinaria móvil compacta, como pequeñas plataformas aéreas, miniexcavadoras y equipos agrícolas especializados, el PVG 16 proporciona un control suave y predecible de los actuadores hidráulicos. Su arquitectura modular es similar a la del legendario PVG 32, pero reduce la capacidad de caudal para garantizar la máxima resolución en el ajuste fino de los movimientos. Al aislar las funciones de trabajo individuales de las presiones de carga fluctuantes, el PVG 16 garantiza un rendimiento constante en todas las operaciones hidráulicas. Este grupo de válvulas permite a los ingenieros construir soluciones de control altamente personalizadas que se integran perfectamente con los sistemas de control electrónico, asegurando que incluso las máquinas más pequeñas se beneficien de los más altos estándares de eficiencia hidráulica y seguridad del operador.

Ventajas técnicas principales

Medición de precisión de bajo caudal

El hardware del PVG 16 presenta geometrías de carrete especializadas que facilitan un control excepcional a bajas tasas de flujo. Esto permite a los operadores realizar microajustes y maniobras delicadas que las válvulas más grandes no pueden igualar. Cada módulo proporciona compensación de presión independiente, lo que garantiza que el flujo permanezca proporcional a la señal de entrada, independientemente de la carga o la activación de otras funciones en la pila de válvulas.

Huella modular ultracompacta

El tamaño físico reducido de los módulos PVG 16 permite la instalación en espacios extremadamente reducidos sin comprometer la funcionalidad. El sistema modular de "bloques de construcción" permite la combinación de hasta 12 secciones de válvulas. Este diseño compacto reduce el peso total de la máquina y simplifica el enrutamiento de las mangueras hidráulicas, lo que lo convierte en la opción ideal para diseños de equipos móviles modernos y con espacio limitado.

Integración electrónica sin fisuras

Equipado con actuadores digitales PVE, el PVG 16 se integra directamente en PLUS+1® y otras arquitecturas de control CAN-bus. El mecanismo de retroalimentación interna monitorea la posición del carrete en tiempo real, corrigiendo las variaciones de flujo y proporcionando los datos de diagnóstico necesarios para el monitoreo avanzado de la máquina. Este alto nivel de controlabilidad garantiza que el grupo de válvulas cumpla con los requisitos de la maquinaria semiautónoma y totalmente automatizada.

Especificaciones técnicas

Guía de instalación para ingeniería

Cálculo dimensional para cerramientos

Al planificar su instalación, calcule el ancho total de la pila (W) para asegurar un espacio libre adecuado dentro del chasis de la máquina. Utilice la fórmula:

Ancho total = 72 mm (Entrada + Placa final) + (Número de secciones × 40 mm).

Permita siempre 80 mm adicionales de profundidad para los actuadores eléctricos PVE y los conectores de cable para evitar tensiones mecánicas en el mazo de cables.

Gestión de señales LS

El PVG 16 requiere una señal de detección de carga (LS) de alta calidad para una eficiencia óptima. Asegúrese de que la línea LS entre el grupo de válvulas y la bomba de desplazamiento variable sea lo más corta posible. Utilice un diámetro mínimo de manguera de 6 mm para garantizar una respuesta rápida de la señal y evitar el "bombeo" en el compensador de la bomba.

Montaje y par de apriete de los puertos

Monte el grupo de válvulas sobre una superficie plana y rígida utilizando los tres orificios de montaje provistos. Apriete los racores de los puertos de trabajo A/B (normalmente G 3/8 o G 1/2) al par especificado. Para las varillas de amarre que sujetan la pila de válvulas, aplique un par uniforme de 18 Nm para mantener un sellado perfecto entre las secciones y evitar la distorsión del carrete.

Ventajas de ingeniería

El PVG 16 destaca en aplicaciones donde el control de "toque fino" es la diferencia entre la productividad y el fracaso. Su carcasa robusta y resistente a la corrosión soporta los entornos exteriores más duros, desde proyectos costeros con pulverización salina hasta campos agrícolas polvorientos. La compensación de presión interna de la válvula evita el peligroso "aceleramiento" de los actuadores que puede ocurrir cuando se baja una carga pesada, asegurando el control total del operador en todo momento. Al estandarizar el PVG 16, los OEM obtienen acceso a una plataforma compatible a nivel mundial que simplifica la gestión de repuestos al tiempo que proporciona el control de alta resolución necesario para la automatización móvil sofisticada y las interfaces ergonómicas de joystick.

Entrega y logística

Tiempo de entrega: 3-5 días después de la finalización del pago.

Empresas de envío: POR DHL/FEDEX/UPS.

Embalaje: Utilizamos envoltura antiestática con barrera de humedad y cajas industriales reforzadas de alta resistencia. Cada sección PVG 16 se envía en el embalaje original sellado de fábrica para garantizar que los carretes rectificados de precisión y la electrónica PVE sensible lleguen en perfectas condiciones.

Preguntas frecuentes técnicas

P1: ¿Puedo combinar módulos PVG 16 y PVG 32 en una sola pila?

R1: Aunque pertenecen a la misma familia, el PVG 16 y el PVG 32 tienen diferentes dimensiones físicas y características de flujo. Para requisitos de flujo mixto, generalmente recomendamos una pila PVG 32 con carretes de reducción de flujo especializados o grupos de válvulas separados conectados a través de una línea LS común.

P2: ¿Es el PVG 16 compatible con el control de palanca manual?

R2: Sí, el PVG 16 admite una variedad de métodos de accionamiento, incluidas palancas manuales, pilotos hidráulicos y actuadores electrohidráulicos, incluso dentro del mismo grupo de válvulas.

P3: ¿Qué debo verificar si una sección no responde a las señales eléctricas?

R3: Primero, inspeccione el indicador de estado LED en el actuador PVE. Una luz verde fija confirma la alimentación y la integridad de la señal, mientras que una luz roja parpadeante indica una falla, como un atasco de carrete o un error de retroalimentación.

P4: ¿El PVG 16 admite válvulas de choque y succión?

R4: Sí. Puede integrar válvulas de choque y succión PVLP en los módulos básicos para proteger puertos de trabajo específicos de picos de presión externos, asegurando la longevidad de sus cilindros y motores.
