Descripción general del producto

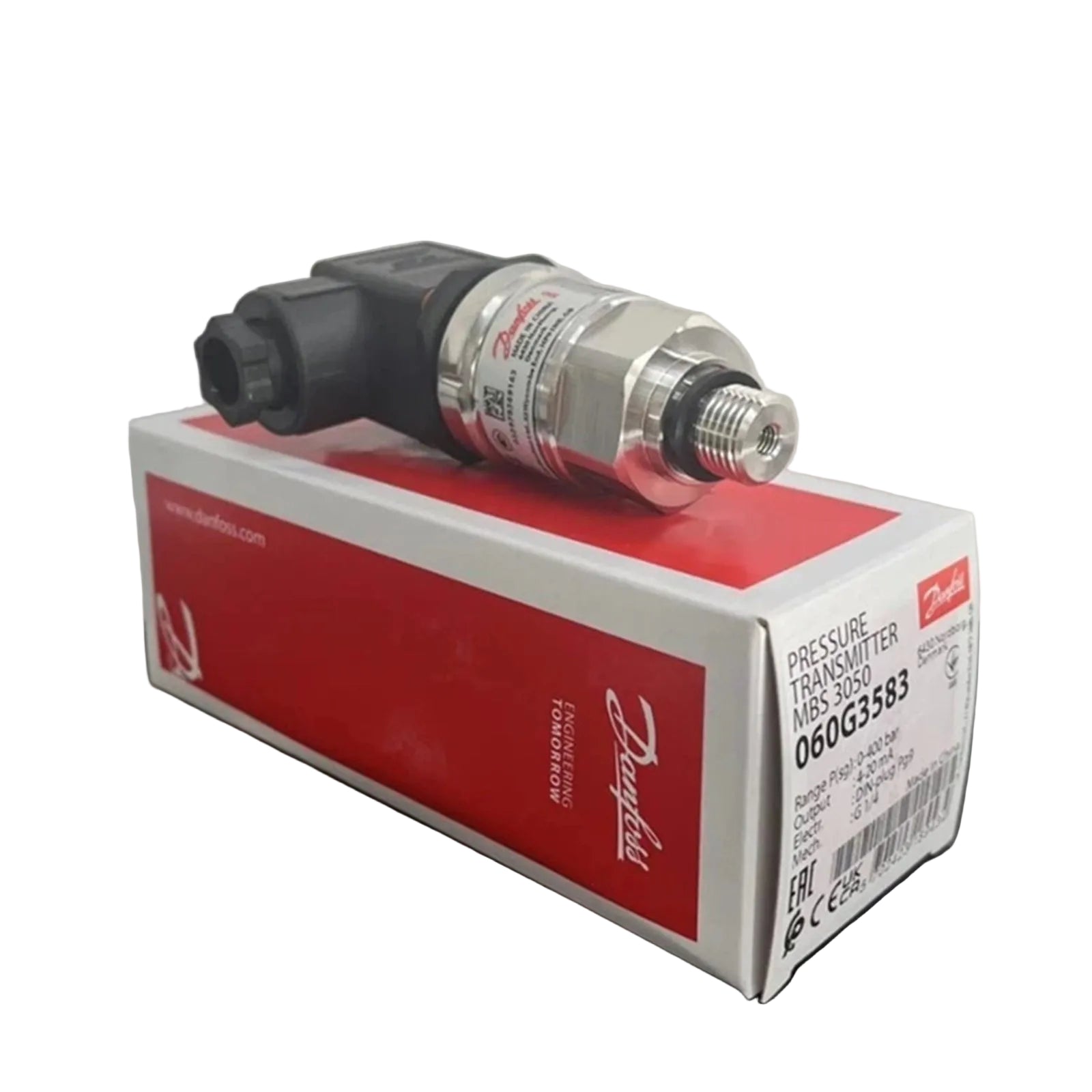

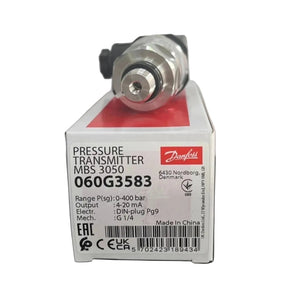

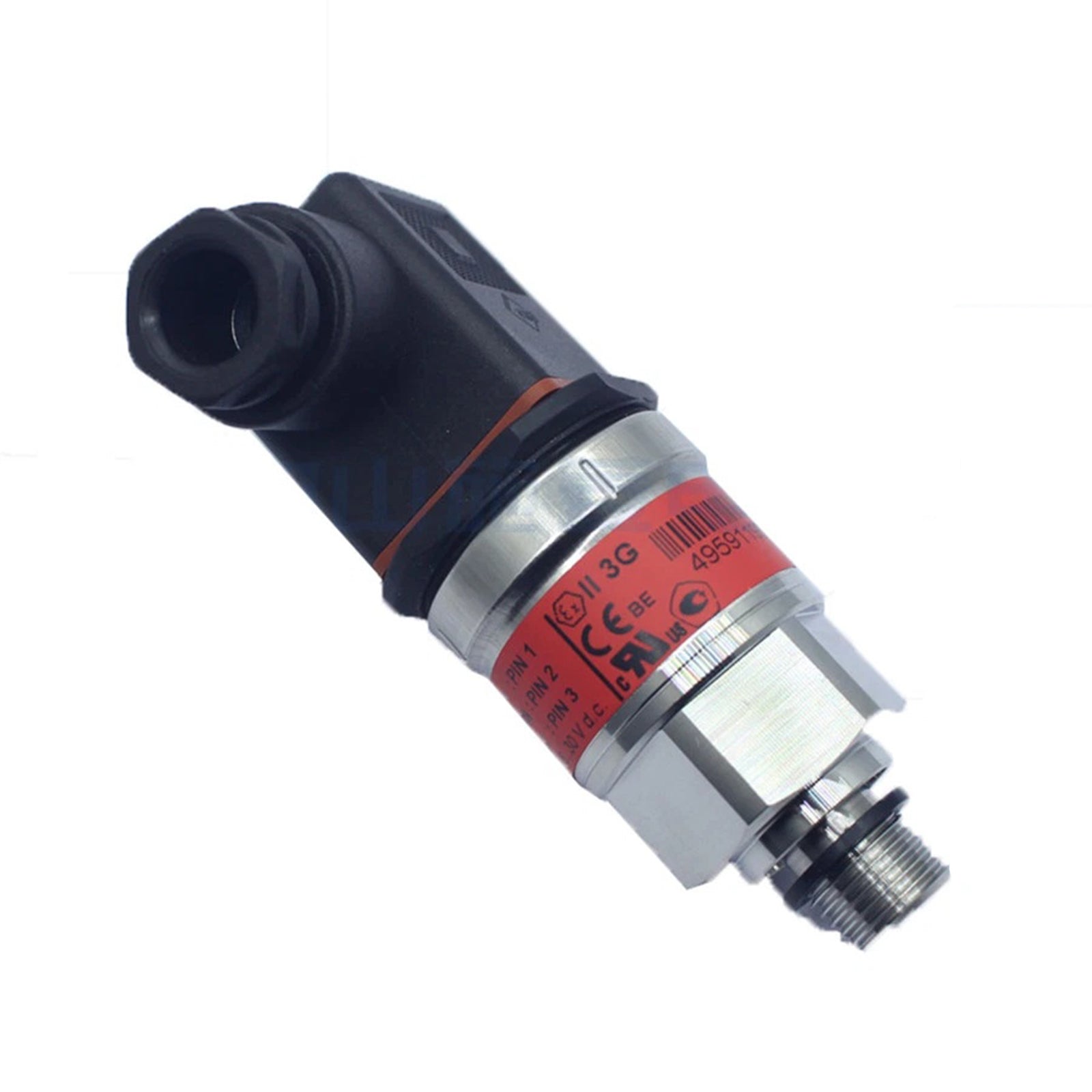

El transmisor de presión compacto de alta resistencia Danfoss MBS 3050 aborda los desafíos hidráulicos más exigentes, diseñado específicamente para soportar influencias severas del medio como cavitación, golpe de ariete y picos de alta presión. En unidades de potencia hidráulica complejas o maquinaria móvil, las transiciones rápidas de válvulas a menudo desencadenan intensos pulsos de presión que destruyen los sensores estándar; el MBS 3050 evita esta falla gracias a su amortiguador de pulsos integrado. Este mecanismo de amortiguación interno especializado filtra los picos destructivos antes de que lleguen al sensible elemento sensor piezorresistivo. Al neutralizar estos transitorios, el MBS 3050 garantiza una retroalimentación de presión continua y precisa en entornos de alta vibración y sistemas de fluidos agresivos. Este transmisor proporciona la resiliencia mecánica necesaria para una estabilidad operativa a largo plazo en aplicaciones industriales B2B exigentes, reduciendo significativamente el riesgo de falla del sensor inducida por fatiga.

Principales ventajas técnicas

Tecnología integrada de amortiguador de pulsos

El hardware del MBS 3050 cuenta con un amortiguador de pulsos incorporado, ubicado directamente detrás de la conexión de presión. Este amortiguador mecánico actúa como un filtro de alto rendimiento para el medio, neutralizando eficazmente los picos de presión y el golpe de ariete. Esta protección garantiza que el transmisor permanezca operativo en sistemas donde los cierres rápidos de válvulas o los arranques de bombas crean ondas de choque hidráulicas que, de otro modo, causarían una desviación del punto cero o la ruptura del diafragma.

Excepcional resistencia a la cavitación

Los líquidos que se mueven a altas velocidades en sistemas hidráulicos a menudo crean burbujas de vacío localizadas que colapsan violentamente, un fenómeno conocido como cavitación. El MBS 3050 incorpora una arquitectura interna robusta que resiste las fuerzas erosivas de las burbujas que colapsan. Esta elección de ingeniería salvaguarda el diafragma sensor, manteniendo la integridad y precisión de la señal incluso en circuitos hidráulicos mal lubricados o aireados.

Estabilidad de grado industrial y protección EMI

Equipado con tecnología piezorresistiva avanzada y electrónica calibrada con láser, el MBS 3050 ofrece una estabilidad superior a largo plazo. La señal de salida de 4-20 mA permanece inmune a la interferencia electromagnética generada por grandes motores eléctricos y válvulas solenoides. La carcasa de acero inoxidable soldada con láser proporciona un sellado hermético, protegiendo la lógica interna de la entrada de humedad y fluidos industriales agresivos.

Especificaciones técnicas

Guía de instalación de ingeniería

Integración mecánica y sellado

Al montar el MBS 3050 en colectores hidráulicos de alta presión, utilice la base hexagonal de 27 mm para todas las aplicaciones de torsión. Apriete la rosca G 1/4 A al par estándar de 30-35 Nm. Asegúrese de que la cara de sellado esté limpia y utilice una junta adherida o una arandela de cobre para evitar fugas; el amortiguador integrado requiere una trayectoria de fluido clara, así que no utilice cinta de sellado de roscas excesiva que pueda migrar al orificio de amortiguación.

Configuración eléctrica

El transmisor utiliza un bucle estándar de dos hilos de 4-20 mA. Conecte la tensión de alimentación (9-32 V CC) al Terminal 1 y el retorno de la señal al Terminal 2 del conector DIN 43650-A. Recomendamos utilizar cables de par trenzado blindados para todas las instalaciones cerca de fuentes de ruido de alta frecuencia para mantener la precisión de ±0.5% en toda la ruta de la señal.

Estrategias de gestión de pulsos

Aunque el MBS 3050 incluye un amortiguador interno, recomendamos instalar el transmisor al final de un tubo de amortiguación corto o utilizar una curva en "U" si el sistema experimenta fluctuaciones extremas de temperatura junto con picos de presión. Esta configuración proporciona un amortiguador térmico y mecánico secundario, lo que prolonga aún más la vida útil del elemento sensor soldado con láser.

Ventajas de ingeniería

El MBS 3050 sobresale en entornos de "alta pulsación" donde los transmisores estándar fallan en semanas. Sus piezas mojadas de acero inoxidable 316L proporcionan una excelente compatibilidad química, mientras que la ausencia de juntas tóricas internas elimina un punto común de fuga. Al consolidar la amortiguación y la detección en una única carcasa compacta de 28 mm, el MBS 3050 reduce la huella mecánica de su sistema de control, lo que permite diseños de colectores simplificados. La capacidad del transmisor para soportar una presión de sobrecarga de hasta 6 veces (dependiendo del rango) proporciona un margen de seguridad esencial para los sistemas hidráulicos que operan cerca de los límites superiores de su diseño. Elegir el MBS 3050 garantiza que sus instalaciones mantengan el máximo tiempo de actividad al eliminar la causa más común de falla de los sensores de presión en aplicaciones de energía fluida.

Entrega y logística

Tiempo de entrega: 3-5 días hábiles una vez que se complete el pago.

Transportistas: POR DHL/FEDEX/UPS.

Embalaje: Cada unidad se envía en cajas originales selladas de fábrica con protección contra la humedad. Utilizamos espuma antiestática de alta densidad para garantizar que el MBS 3050, calibrado con precisión, llegue a sus instalaciones sin compromisos mecánicos ni eléctricos.

Preguntas frecuentes técnicas

P1: ¿Cuál es la principal diferencia entre el MBS 3000 y el MBS 3050?

R1: El MBS 3050 incluye un amortiguador de pulsos mecánico integrado en el puerto de presión, mientras que el MBS 3000 no. Utilice el 3050 para cualquier aplicación que involucre bombas hidráulicas o válvulas de acción rápida.

P2: ¿El amortiguador de pulsos ralentiza el tiempo de respuesta del sensor?

R2: El amortiguador de pulsos está diseñado para amortiguar los picos destructivos de alta frecuencia mientras mantiene un tiempo de respuesta adecuado para los bucles de control industrial (típicamente < 4 ms), lo que garantiza que su PLC siga recibiendo datos en tiempo real.

P3: ¿Puede el amortiguador obstruirse con aceite hidráulico sucio?

R3: El amortiguador está diseñado para fluidos industriales estándar. Sin embargo, si el aceite hidráulico contiene altos niveles de partículas grandes, recomendamos la filtración aguas arriba para evitar que el orificio de amortiguación se restrinja.

P4: ¿Es el MBS 3050 adecuado para aplicaciones de golpe de ariete?

R4: Sí. El diseño de "Amortiguación Forzada" está diseñado específicamente para absorber la energía de los eventos de golpe de ariete, protegiendo el elemento piezorresistivo de la sobrepresión instantánea que generalmente causa la ruptura del sensor.
