Descripción general del producto

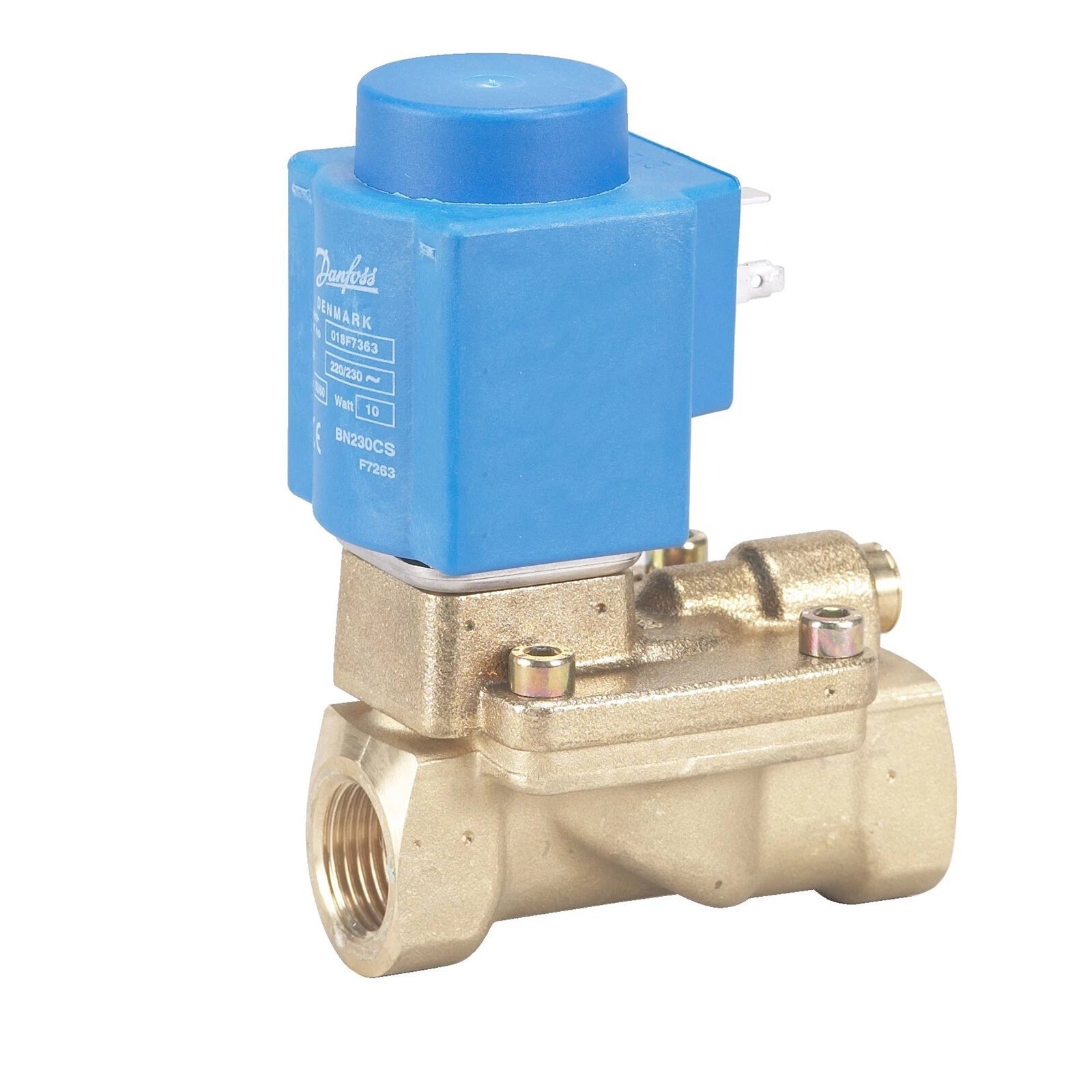

La serie Danfoss EV220B representa el programa de válvulas de solenoide más versátil y robusto en el sector de la automatización industrial. Diseñada como una válvula de 2/2 vías de operación pilotada, la EV220B se destaca en la regulación de una amplia variedad de fluidos, incluyendo agua, aceite, aire comprimido y fluidos neutros similares. Su mecanismo servocontrolado permite una operación confiable en amplios diferenciales de alta presión mientras mantiene un bajo consumo de energía. A diferencia de las válvulas estándar que sufren de golpe de ariete, la EV220B integra un filtro piloto incorporado y un sistema de amortiguación que reduce significativamente el ruido y la vibración durante la fase de cierre. Esto la convierte en un componente esencial para aplicaciones industriales de uso intensivo, desde sistemas de refrigeración y equipos de lavandería hasta grandes redes de riego y calefacción donde la durabilidad y la precisión no son negociables.

Ventajas técnicas clave

Diseño Anti-Golpe de Ariete

La geometría interna de la válvula presenta un diafragma y un orificio piloto específicamente diseñados que ralentizan el movimiento final de cierre. Este efecto de amortiguación previene los aumentos de presión destructivos conocidos como golpe de ariete, protegiendo su infraestructura de tuberías, sensores y bombas de la fatiga mecánica y la falla repentina.

Protección con Filtro Piloto

Para asegurar la longevidad operativa en condiciones de fluidos menos que perfectas, la EV220B incorpora un filtro piloto autolimpiante. Esta malla protectora evita que los residuos obstruyan el sensible orificio piloto, reduciendo drásticamente los intervalos de mantenimiento y previniendo fallas de "atascado abierto" o "atascado cerrado" comunes en diseños de válvulas de menor categoría.

Sistema de Bobina Intercambiable

La arquitectura del hardware utiliza un sistema de bobina modular "clip-on". Esto permite a los equipos de mantenimiento intercambiar bobinas (AC o DC) o reemplazar componentes eléctricos dañados sin despresurizar la línea de fluido o quitar el cuerpo de la válvula. Esta flexibilidad asegura que la EV220B se adapte fácilmente a varios estándares de voltaje internacionales en exportaciones globales de maquinaria.

Especificaciones técnicas

Guía de Instalación de Ingeniería

Dirección del Flujo y Orientación

Instale siempre la válvula con la flecha en el cuerpo apuntando en la dirección del flujo de fluido. Si bien la EV220B funciona en cualquier orientación, recomendamos montar la bobina en posición vertical. Esto evita la acumulación de sedimentos en el tubo de la armadura, lo que puede provocar una respuesta lenta o un sobrecalentamiento de la bobina.

Requisito de Filtro

A pesar del filtro piloto incorporado, aconsejamos encarecidamente instalar un filtro en Y externo (50-100 micras) aguas arriba de la válvula. Esta capa adicional de protección captura partículas más grandes, asegurando que el sello principal del diafragma permanezca hermético y previniendo el desgaste prematuro de las superficies internas de asiento.

Montaje de Bobina y Seguridad Eléctrica

Antes de energizar la válvula, asegúrese de que la bobina esté bien encajada en la armadura. Nunca aplique energía a una bobina que no esté montada en el cuerpo de la válvula, ya que la falta de un núcleo magnético hará que la bobina se sobrecaliente y se queme en cuestión de segundos. Asegúrese de que los puntos de entrada de cables estén sellados correctamente para mantener la clasificación IP en entornos de lavado.

Ventajas de Ingeniería

La EV220B sobresale en entornos extremos donde los ciclos de trabajo elevados son la norma. El uso de latón resistente a la desgalvanización (DZR) en variantes específicas protege la válvula contra tipos de agua corrosivos, mientras que las opciones de acero inoxidable satisfacen los requisitos de higiene de los sectores alimentario y químico. La característica de "cierre suave" de la válvula es particularmente valorada en sistemas de alto flujo donde los cierres repentinos podrían dañar transductores de presión o medidores de flujo sensibles. Al estandarizar la EV220B, los gerentes de compras se benefician de una plataforma reconocida a nivel mundial con kits de piezas de repuesto (diafragmas y armaduras) fácilmente disponibles, asegurando que cualquier desgaste localizado no provoque un tiempo de inactividad prolongado en la producción.

Entrega y Logística

Tiempo de entrega: 3-5 días una vez finalizado el pago.

Transportistas: Enviado a nivel mundial a través de DHL, FEDEX o UPS.

Embalaje: Utilizamos embalaje resistente a los impactos y a la humedad para todos los envíos de válvulas solenoides. Cada EV220B se entrega en su caja original sellada de fábrica para garantizar que los componentes mecánicos y eléctricos lleguen en perfectas condiciones industriales.

Preguntas frecuentes técnicas

P1: ¿Qué material de sellado debo elegir para mi aplicación?

R1: Use EPDM para agua y vapor (hasta 140 °C), NBR para aire comprimido y aceite, y FKM para aceite de alta temperatura o aplicaciones químicas. La elección del sello correcto es vital para la compatibilidad química y la vida útil.

P2: ¿La EV220B requiere una presión diferencial mínima para funcionar?

R2: Sí, como válvula pilotada, requiere una presión diferencial mínima (generalmente de 0,1 a 0,3 bar) para levantar el diafragma. Para aplicaciones de presión cero, consúltenos sobre las series EV210B (acción directa) o EV250B (elevación asistida).

P3: ¿Puedo usar esta válvula para aplicaciones de vacío?

R3: La EV220B está diseñada principalmente para sistemas de presión positiva. Para el control de vacío, normalmente se requieren modificaciones específicas o diferentes series de válvulas para asegurar un sellado perfecto contra la presión atmosférica.

P4: ¿La bobina está incluida con el cuerpo de la válvula?

R4: Dependiendo del código de pedido, las válvulas pueden venderse como "Solo cuerpo" o con una bobina preseleccionada. Disponemos de una gama completa de bobinas de CA y CC para satisfacer sus requisitos específicos de tensión de control.
