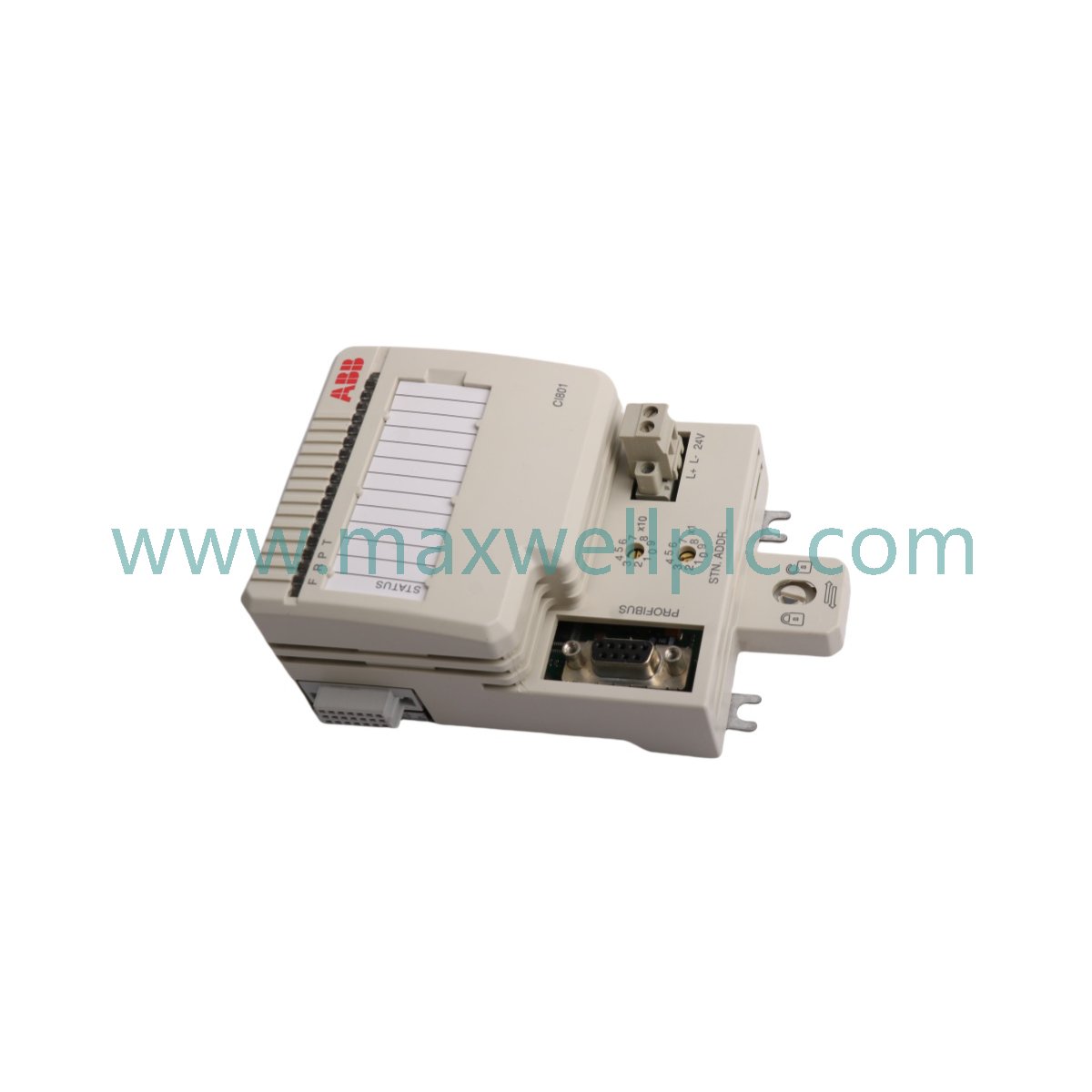

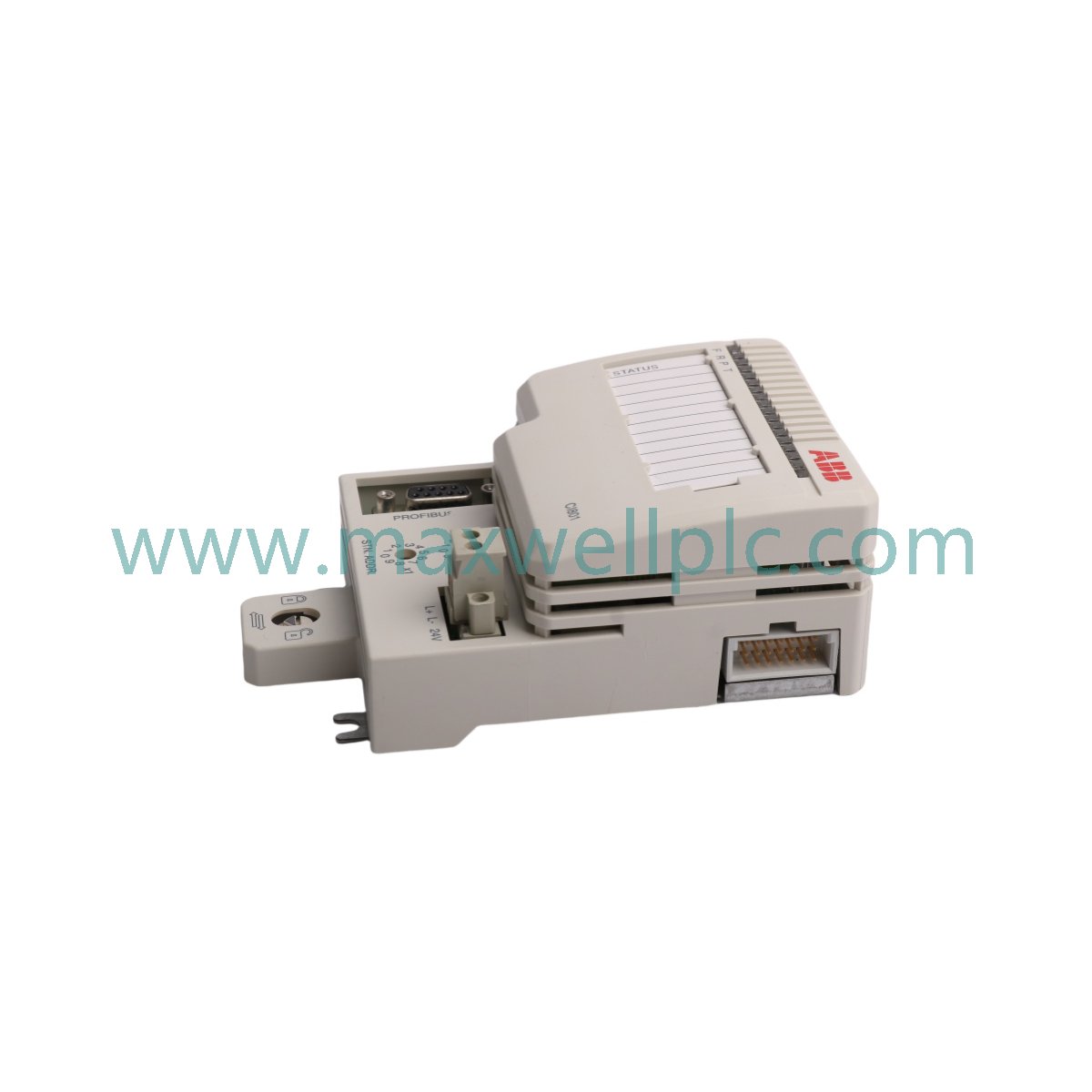

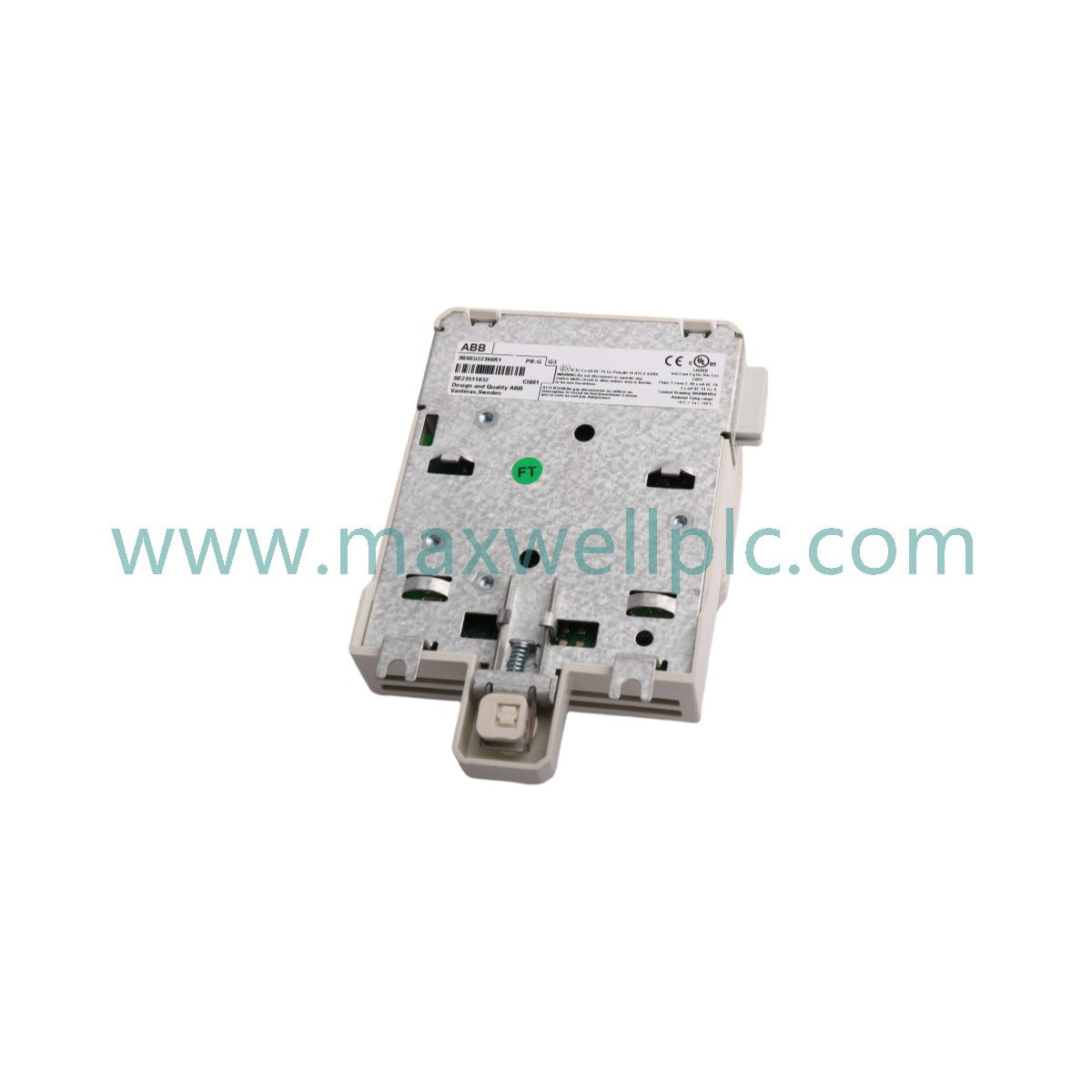

El ABB CI801 3BSE022366R1, también catalogado como la Interfaz de Comunicación CI801, funciona como un componente de hardware dedicado para la integración de redes PROFIBUS DP-V1 dentro de las plataformas de E/S S800. Este módulo proporciona una ejecución física directa del intercambio cíclico de datos y los comandos de configuración acíclica entre el maestro de red y las estaciones de E/S distribuidas.

Identificación del modelo

El CI801 (3BSE022366R1) sirve como interfaz de comunicación de bus de campo (FCI). Gestiona hasta 12 módulos de E/S S800, manejando la recopilación de datos local, la supervisión y los estados de salida predeterminados (OSP) dentro del clúster.

Especificaciones de hardware

Control industrial y comunicación de accionamiento ABB

El CI801 utiliza una velocidad de comunicación de bus de fondo determinista para interactuar con el bus de fondo de E/S S800. Admite el escalado de la densidad de E/S y la compatibilidad con el flash de firmware, lo que permite ajustes a nivel de protocolo y mejoras de diagnóstico. El módulo proporciona una integración perfecta con redes deterministas Profinet y EtherNet/IP cuando se utiliza en arquitecturas de control más amplias, lo que garantiza que los paquetes de datos se procesen con una latencia mínima y una alta precisión de sincronización en todo el bus de campo.

## Información para pedidos

• Módulo de interfaz PROFIBUS DP-V1 CI801 3BSE022366R1.

• Conector D-sub de 9 pines para cableado de red PROFIBUS.

• Documentación técnica para la integración del sistema de E/S S800.

Pautas de instalación en campo

Montaje

• Fije el CI801 a un riel DIN estándar de 35 mm.

• Asegúrese de que el módulo esté correctamente asentado y encajado en el conector de la placa posterior de E/S S800.

Cableado

• Conecte el cable de red PROFIBUS al puerto D-sub de 9 pines. Asegúrese de que el blindaje del cable esté conectado a tierra de acuerdo con las prácticas de instalación estándar de PROFIBUS para mitigar el ruido eléctrico.

• Aplique alimentación de 24 V CC a los terminales de alimentación del módulo, verificando la polaridad correcta para evitar fallas eléctricas internas.

Preguntas frecuentes

• P: ¿El CI801 admite la configuración en caliente en ejecución (HCIR)?

  R: Sí. El módulo permite la adición o el reemplazo de módulos de E/S y los ajustes de parámetros sin necesidad de apagar todo el sistema.

• P: ¿Cuántos módulos de E/S se pueden conectar a un CI801?

  R: El CI801 admite un clúster de hasta 12 módulos de E/S S800.

• P: ¿La velocidad en baudios de PROFIBUS es configurable?

  R: Sí. El CI801 admite la detección automática de la velocidad en baudios hasta un máximo de 12 Mbit/s.

• P: ¿Se pueden transmitir datos de dispositivos HART a través de este módulo?

  R: Sí. El CI801 admite la transferencia HART, lo que permite la calibración remota de instrumentos y la gestión de activos a través de la red PROFIBUS.

• P: ¿El módulo proporciona aislamiento galvánico?

  R: Sí. Incluye circuitos de aislamiento galvánico internos para proteger la placa posterior de las sobretensiones relacionadas con el bus de campo.

• P: ¿Cómo se manejan los estados de seguridad?

  R: El módulo gestiona las funciones de Salida Establecida como Predeterminada (OSP), lo que garantiza que los estados de E/S pasen a valores definidos en caso de pérdida de comunicación.

• P: ¿Puedo actualizar el firmware en el campo?

  R: Sí. El CI801 admite actualizaciones de firmware para mantener la compatibilidad con los requisitos del sistema y los protocolos de red actualizados.

• P: ¿El módulo es compatible con el sistema 800xA?

  R: Sí, está diseñado para su integración en el sistema de control distribuido ABB 800xA como interfaz de E/S S800.
