Descripción general del producto

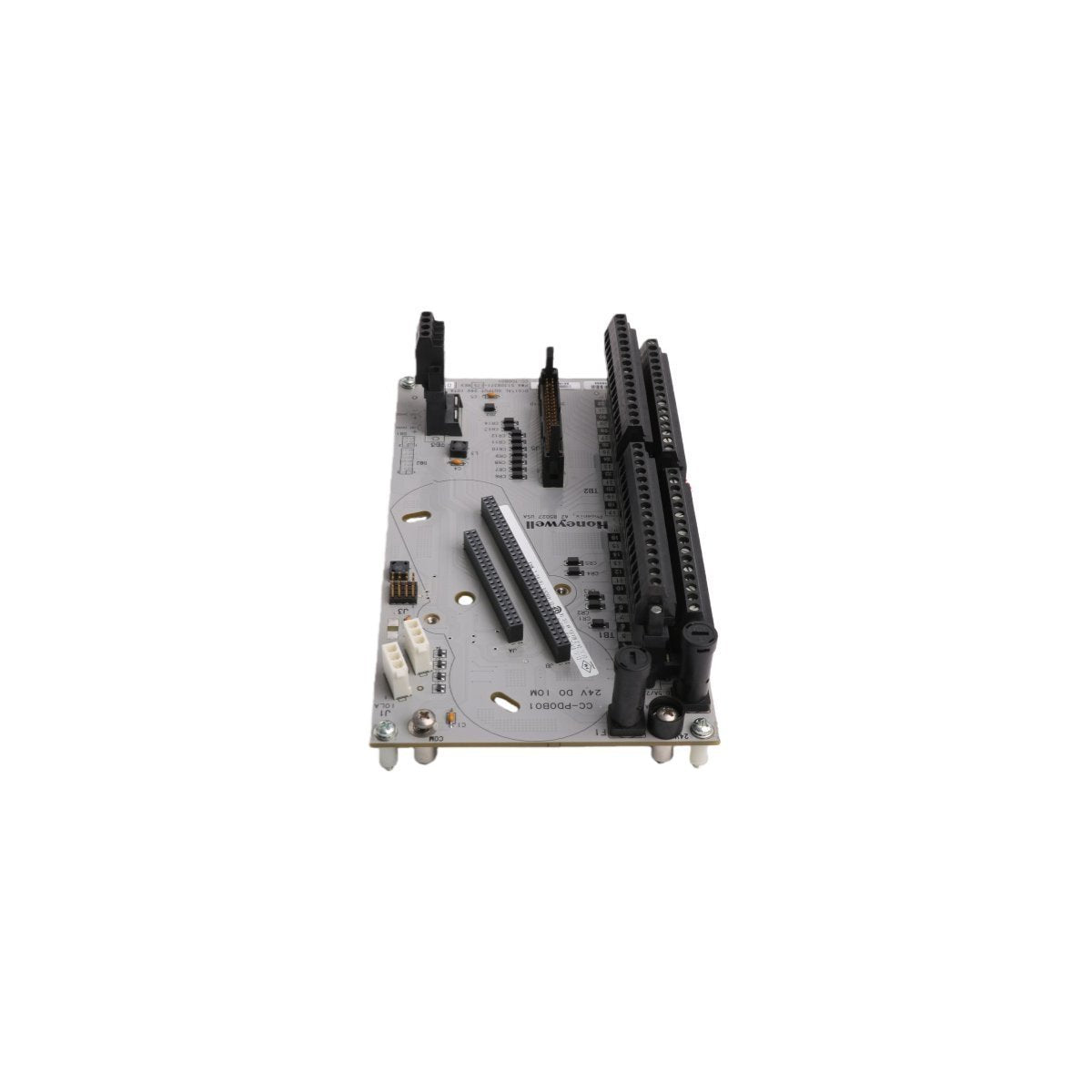

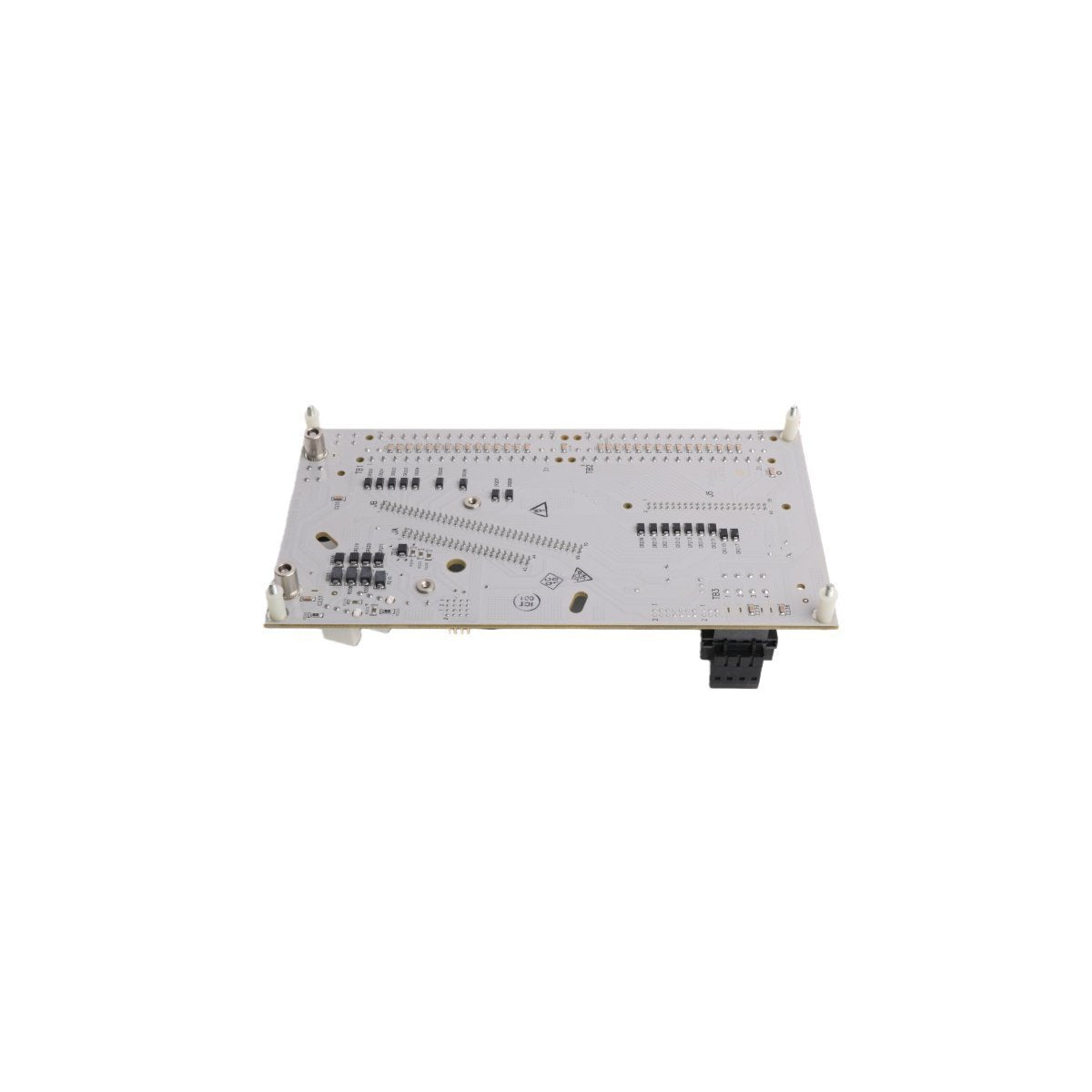

El Honeywell CC-TDOB01 es una interfaz de salida digital de alto rendimiento diseñada para la plataforma de hardware Experion Process Knowledge System (PKS) Serie C. Este módulo sirve como un componente de ejecución crítico dentro de un sistema de control distribuido (DCS), proporcionando la lógica de conmutación necesaria para accionar equipos a nivel de campo. Con 16 canales de salida aislados, el CC-TDOB01 está diseñado para controlar una amplia gama de dispositivos discretos, desde válvulas solenoides y actuadores de alta velocidad hasta relés industriales e indicadores de estado.

Construido para soportar los rigores térmicos y eléctricos de entornos industriales pesados, el CC-TDOB01 asegura una ejecución de control determinista. Su diseño se centra en minimizar la interferencia de la señal a través de un robusto aislamiento galvánico, que evita los bucles de tierra y protege la placa posterior del controlador de las sobretensiones eléctricas del lado del campo. Este módulo es una opción principal para los integradores de sistemas que requieren una alta capacidad de corriente y resistencia ambiental en un factor de forma compacto, montable en IOTA.

Características técnicas clave

• Control de salida de alta densidad: Cuenta con 16 canales de salida digitales independientes, lo que permite la gestión centralizada de múltiples dispositivos de campo desde una única ranura de la Serie C.

• Manejo de carga superior: Cada canal es capaz de conducir hasta 2A a 30V DC, proporcionando suficiente energía para solenoides de alta resistencia y grandes bobinas de contactores sin la necesidad de relés intermedios en muchas aplicaciones.

• Interfaz de campo flexible: Soporta configuraciones de cableado de sumidero y fuente, ofreciendo la máxima adaptabilidad al integrarse con diversos hardware e instrumentos de campo de terceros.

• Resistencia ambiental extrema: Clasificado para un funcionamiento fiable en temperaturas que oscilan entre -40°C y +70°C, lo que lo hace adecuado para gabinetes sin aire acondicionado y unidades terminales remotas (RTU).

• Protección de aislamiento galvánico: El aislamiento integrado de circuito a circuito garantiza una alta integridad de la señal y protege la lógica del sistema de interferencias electromagnéticas (EMI) y fallas de campo.

• Bajo consumo de energía: Funciona eficientemente con una fuente de alimentación estándar de 24V DC con un consumo de corriente máximo del módulo de solo 50mA, optimizando los presupuestos de energía del gabinete.

• Mantenimiento optimizado: Diseñado para el montaje en los conjuntos de terminación de entrada/salida (IOTA) de la Serie C, lo que facilita el reemplazo "en caliente" y reduce el tiempo medio de reparación (MTTR).

Especificaciones técnicas

• Fabricante: Honeywell

• Identificación del modelo: CC-TDOB01

• Tipo de módulo: Salida digital (DO)

• Número de canales: 16 puntos aislados

• Clasificación actual: 2A por canal

• Clasificación de voltaje: 30V CC (nominal 24V CC)

• Aislamiento: Aislamiento de la placa IOTA de 24V

• Temperatura de funcionamiento: -40°C a +70°C

• Temperatura de almacenamiento: -45°C a +85°C

• Peso: 0.4 kg

• Dimensiones: 7 x 14 x 14.5 cm

• Código SA: 8537101190

• País de origen: EE. UU.

Áreas de aplicación industrial

• Sistemas de parada de proceso: Accionamiento de válvulas de cierre de emergencia (ESV) y compuertas contra incendios en refinerías de petróleo y gas.

• Manejo de materiales: Coordinación de arrancadores de motor discretos y desviadores de transportadores en logística automatizada.

• Dosificación química: Control preciso del tiempo de las válvulas de alimentación accionadas por solenoide y los mezcladores.

• Automatización de edificios: Gestión de grandes bancos de iluminación, ventiladores de HVAC y enclavamientos de seguridad en complejos industriales.
