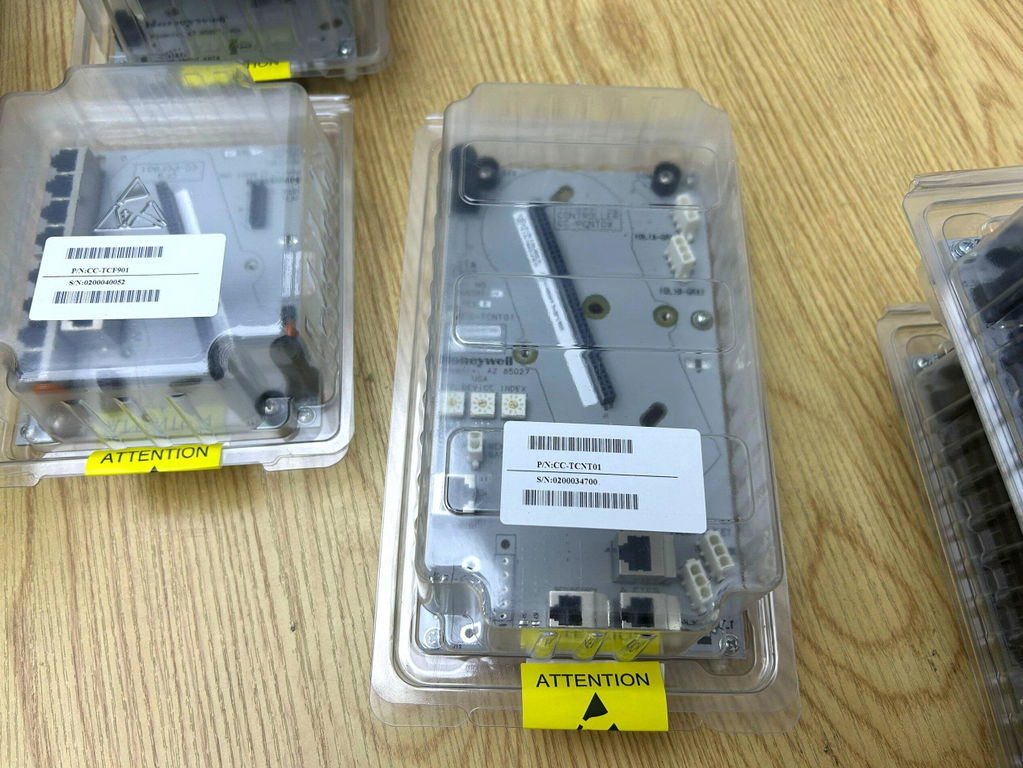

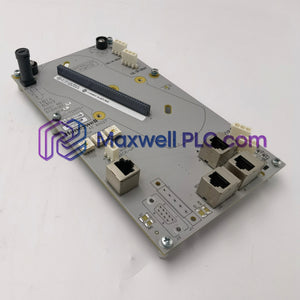

Configurado para la terminación de controladores, el enrutamiento de señales y la distribución de energía en sistemas Experion PKS C300, el Honeywell CC-TCNT01 (Módulo IOTA del controlador CC-TCNT01) proporciona una ejecución física/eléctrica directa.

Designación del modelo y arquitectura de interfaz

• Modelo base (CC-TCNT01): Conjunto de terminación de entrada/salida (IOTA) que proporciona una base de montaje de hardware, terminales de alimentación y un plano posterior de enrutamiento de señales para la ejecución del controlador C300.
• Topología de red y alimentación: Interfaces Ethernet tolerantes a fallos (FTE) duales, canales de enlace de E/S, enlaces de comunicación de redundancia, conexiones de batería externa y líneas de bus internas de 24 VCC.

Parámetros técnicos y datos mecánicos

Aislamiento de bucle y conectividad de control de procesos

El módulo IOTA CC-TCNT01 gestiona canales de comunicación FTE redundantes duales y enlaces de E/S de campo, transfiriendo métricas de control en tiempo real directamente a las redes de proceso. El aislamiento canal a canal integrado en las tarjetas de campo posteriores evita que los transitorios eléctricos interfieran con el funcionamiento del controlador digital. Esta estructura de terminación permite el uso de bucles analógicos que utilizan instrumentos con protocolo de bucle HART de 4-20 mA junto con puertas de enlace de conectividad FOUNDATION Fieldbus / Profibus PA.

Inventario del alcance de entrega

• 1 x Módulo IOTA de controlador Honeywell CC-TCNT01 C300
• 2 x Tornillos de retención para montaje en base
• 1 x Guía de referencia para la instalación del hardware

Montaje en gabinete y especificaciones de conexión a tierra

Instalación física de la base IOTA

• Asegure el conjunto CC-TCNT01 firmemente al canal de montaje vertical del gabinete utilizando hardware estándar.
• Asiente el módulo del controlador C300 en los conectores de borde multipin superiores hasta que los pestillos mecánicos superior e inferior se bloqueen en su posición.

Protocolos de enrutamiento de cableado y blindaje a tierra

• Dirija los cables de red FTE y el cableado de alimentación de 24 VCC a través de los canales de cables del panel designados para evitar tensiones mecánicas.
• Conecte todos los drenajes de blindaje de cables directamente a la barra colectora de tierra del gabinete en un solo punto para eliminar los bucles de potencial de tierra.

Preguntas frecuentes

• ¿Qué función técnica principal realiza el módulo IOTA CC-TCNT01?

  Sirve como conjunto de terminación de montaje base para los controladores C300, enrutando energía, señales de red FTE y enlaces de E/S.

• ¿El CC-TCNT01 admite configuraciones de hardware de controlador C300 redundante?

  Sí, la placa IOTA contiene interfaces de enlace de redundancia dedicadas para interconectar los módulos del controlador primario y de respaldo.

• ¿Cómo se dirige la energía a la unidad controladora C300 conectada?

  La placa recibe energía de campo externa de 24 VCC y distribuye voltaje operativo regulado a través de sus conectores de plano posterior.

• ¿Se puede reemplazar el módulo del controlador C300 sin alterar el cableado de campo?

  Sí, el mecanismo de desconexión del controlador C300 permite el reemplazo del módulo mientras el cableado del terminal de campo permanece intacto en la IOTA.

• ¿Qué protocolos de comunicación pasan a través de los buses de señal IOTA?

  El conjunto enruta el tráfico de red FTE dual, las comunicaciones de enlace de E/S y los pulsos de reloj de sincronización horaria.

• ¿Qué evita que el ruido eléctrico externo corrompa el procesamiento del controlador?

  El blindaje del plano de tierra integrado y el aislamiento canal a canal a través de las conexiones de E/S de campo protegen los buses del procesador central.

• ¿Cuál es el método de puesta a tierra recomendado para los blindajes del cableado de campo?

  Los blindajes de drenaje deben terminar directamente en la barra de tierra del gabinete del panel principal para mantener la integridad de la puesta a tierra de punto único.

• ¿El CC-TCNT01 requiere flasheo de software o firmware?

  No, la IOTA es una base de terminación de hardware pasiva; todo el firmware del sistema reside directamente dentro del controlador montado.
