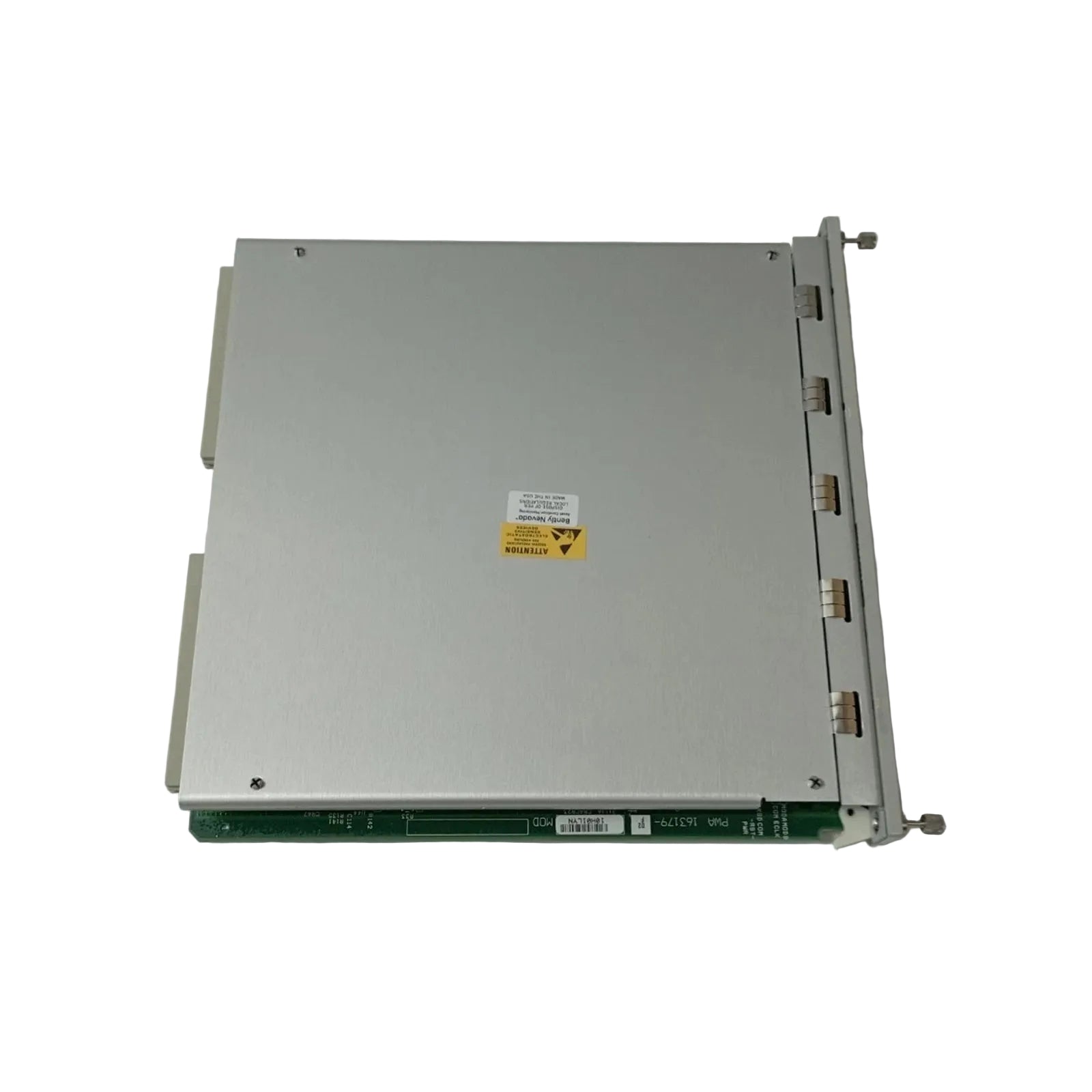

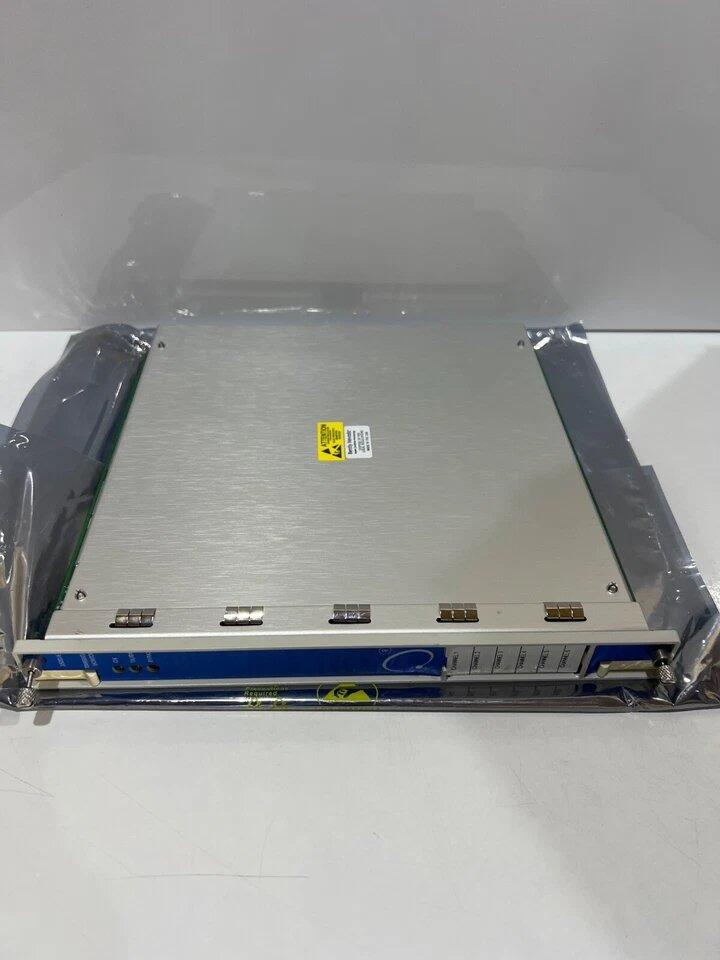

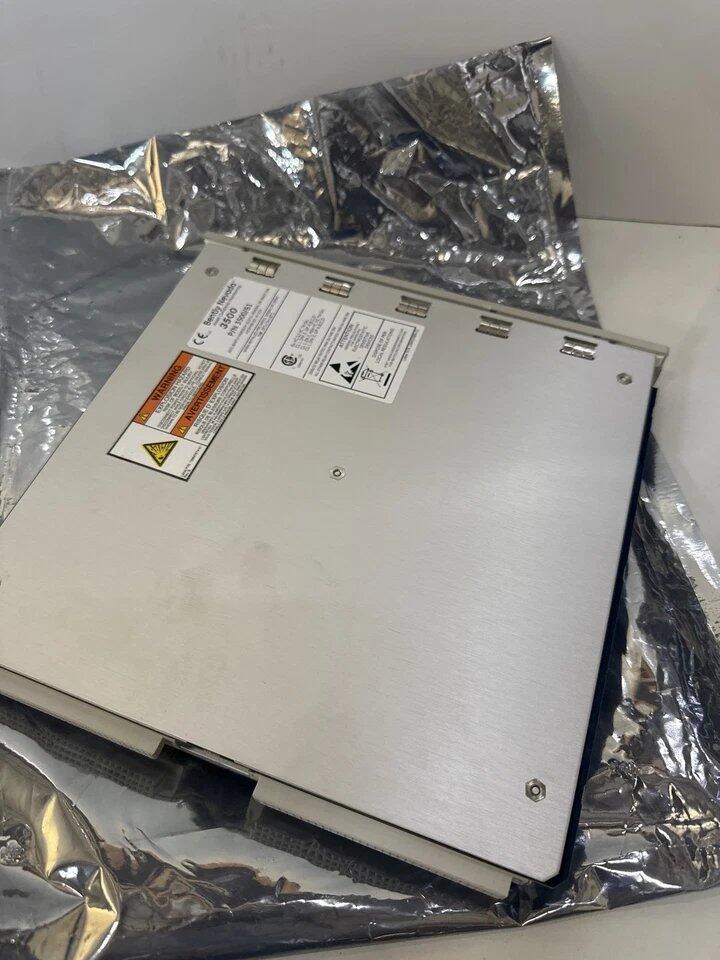

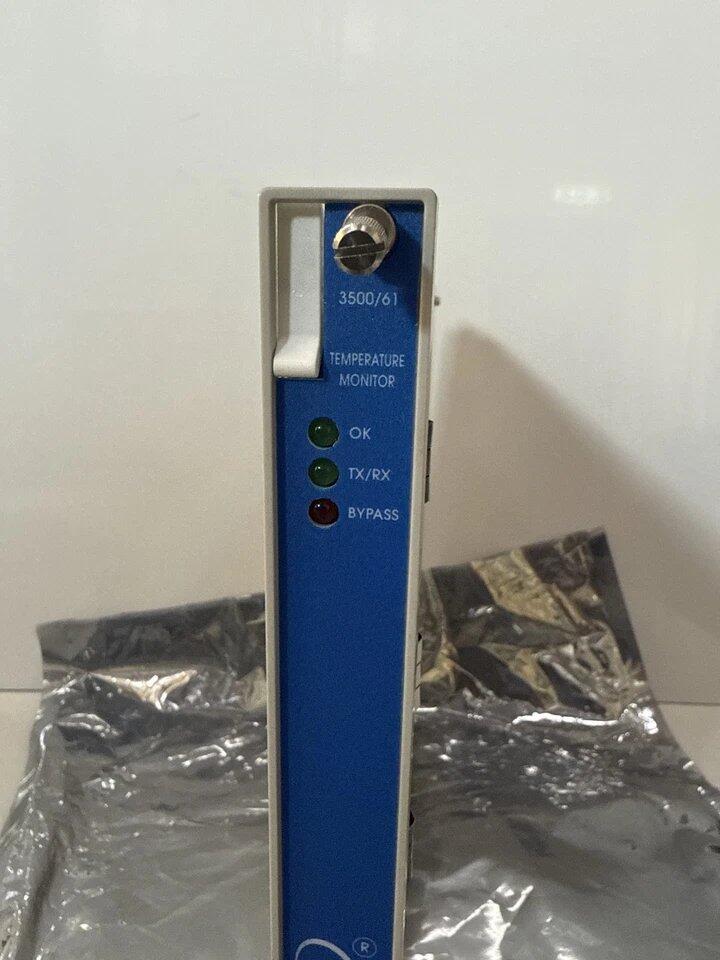

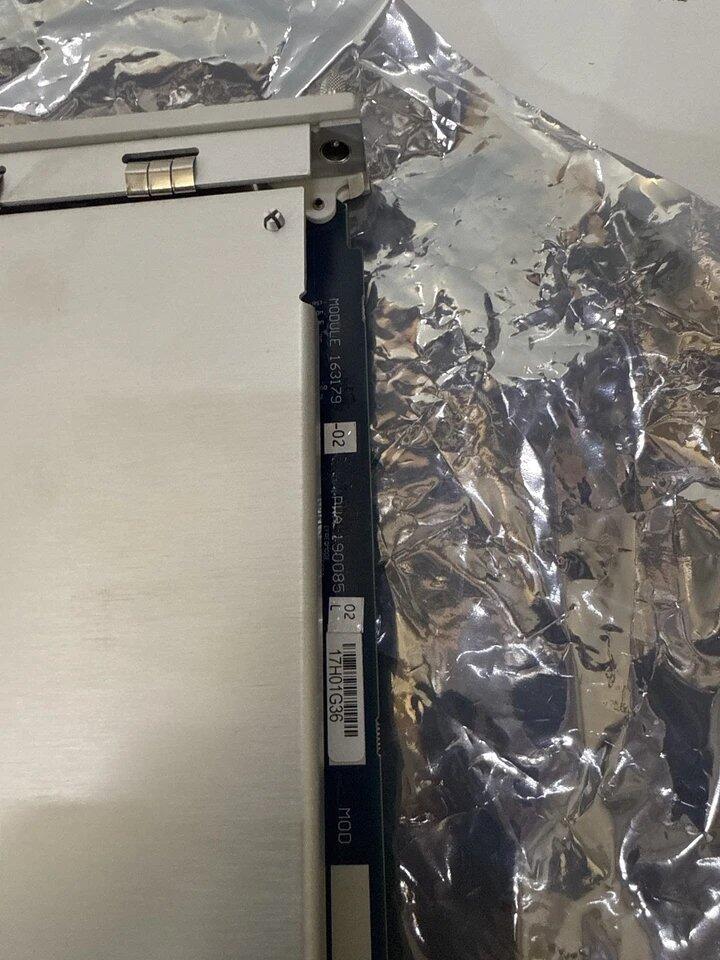

El Bently Nevada 3500/61 163179-02, también catalogado como el módulo monitor de temperatura 3500/61, opera como un componente de hardware dedicado para la adquisición de temperatura multicanal y el acondicionamiento de señales dentro de la arquitectura del bastidor del Sistema de Protección de Maquinaria 3500. Procesa entradas de RTD y termopares, convirtiendo las señales analógicas de temperatura en valores monitoreados a nivel de bastidor con comparación de alarmas contra puntos de ajuste definidos por el usuario.

Interpretación de sufijos / configuración

• 3500/61: Módulo monitor de temperatura con salidas de registrador por canal

• 163179-02: Variante específica de ensamblaje y configuración de E/S

• Compatibilidad RTD/TC: Configurable a través del software de configuración del bastidor 3500

• Arquitectura de canales: 6 canales de medición independientes

Tabla de especificaciones de hardware

Acondicionamiento de señal de monitorización de corrientes de Foucault y térmica (Características de monitorización mecánica de Bently Nevada)

En la arquitectura de la serie 3500 de Bently Nevada, los módulos de monitorización de temperatura operan junto con los canales de proximidad de corrientes de Foucault y vibración dentro del mismo entorno de bastidor. El 3500/61 realiza la linealización y el escalado de la señal de temperatura antes de la ejecución de la lógica de comparación de alarmas. En sistemas de medición mixtos, la correlación de la deriva térmica con la dinámica del rotor y la estabilidad de la referencia de tensión de hueco (comportamiento de escalado de referencia de tensión negativa nominal en sistemas de proximidad) se utiliza para la interpretación diagnóstica entre canales. El diseño de separación de canales y las variantes de aislamiento de TC (hasta 250 VCC de aislamiento de canal a canal) reducen la interferencia eléctrica cruzada en bastidores de monitorización de turbinas densamente poblados.

Preguntas frecuentes

P: ¿Puede el 3500/61 aceptar entradas mixtas de RTD y TC simultáneamente?
R: Sí. La configuración no aislada permite la asignación mixta de entradas RTD y TC por canal a través del software de configuración del bastidor.

P: ¿Cuál es la función de las salidas de registrador en este módulo?
R: Cada uno de los seis canales proporciona salidas de registrador individuales utilizadas para sistemas de tendencias o adquisición de datos externos.

P: ¿El módulo admite el reemplazo en caliente en un bastidor en vivo?
R: El sistema 3500 admite el reemplazo de módulos en condiciones de energía del bastidor; sin embargo, se produce una interrupción de la señal durante la extracción e reinserción física.

P: ¿Qué nivel de aislamiento está disponible en las versiones aisladas de TC?
R: Las versiones aisladas de TC proporcionan un aislamiento de canal a canal de 250 VCC para reducir las interferencias entre las entradas de termopar.

Pautas de instalación en campo

• Instale el módulo solo en la ranura designada del bastidor 3500

• Asegure la alineación del conector del backplane antes de la inserción

• Mantenga un blindaje adecuado para el cableado de señal TC/RTD para reducir el acoplamiento EMI

• Utilice pares trenzados blindados para los cables de termopar cuando sea aplicable

• Verifique la configuración en el software del bastidor 3500 antes de la energización

• Evite enrutar los cables de entrada de temperatura paralelos a las líneas de conmutación de alta potencia

Información de pedido

• 1 x Módulo monitor de temperatura Bently Nevada 3500/61 163179-02

• Conector de interfaz de bastidor estándar integrado

• Configuración de fábrica dependiente de la versión RTD/TC

• No se incluyen accesorios externos a menos que se especifique

• Datos de calibración y software no incluidos

Información de entrega

Tiempo de entrega: 3-5 días después de la confirmación del pago o 2-7 días dependiendo de la ruta logística. Envío vía DHL / FedEx / UPS con embalaje industrial antiestático diseñado para módulos electrónicos de bastidor y hardware de instrumentación sensible a las vibraciones.
