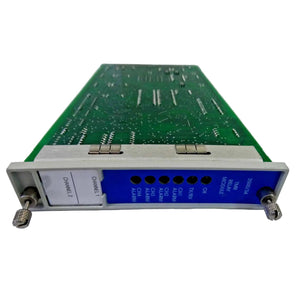

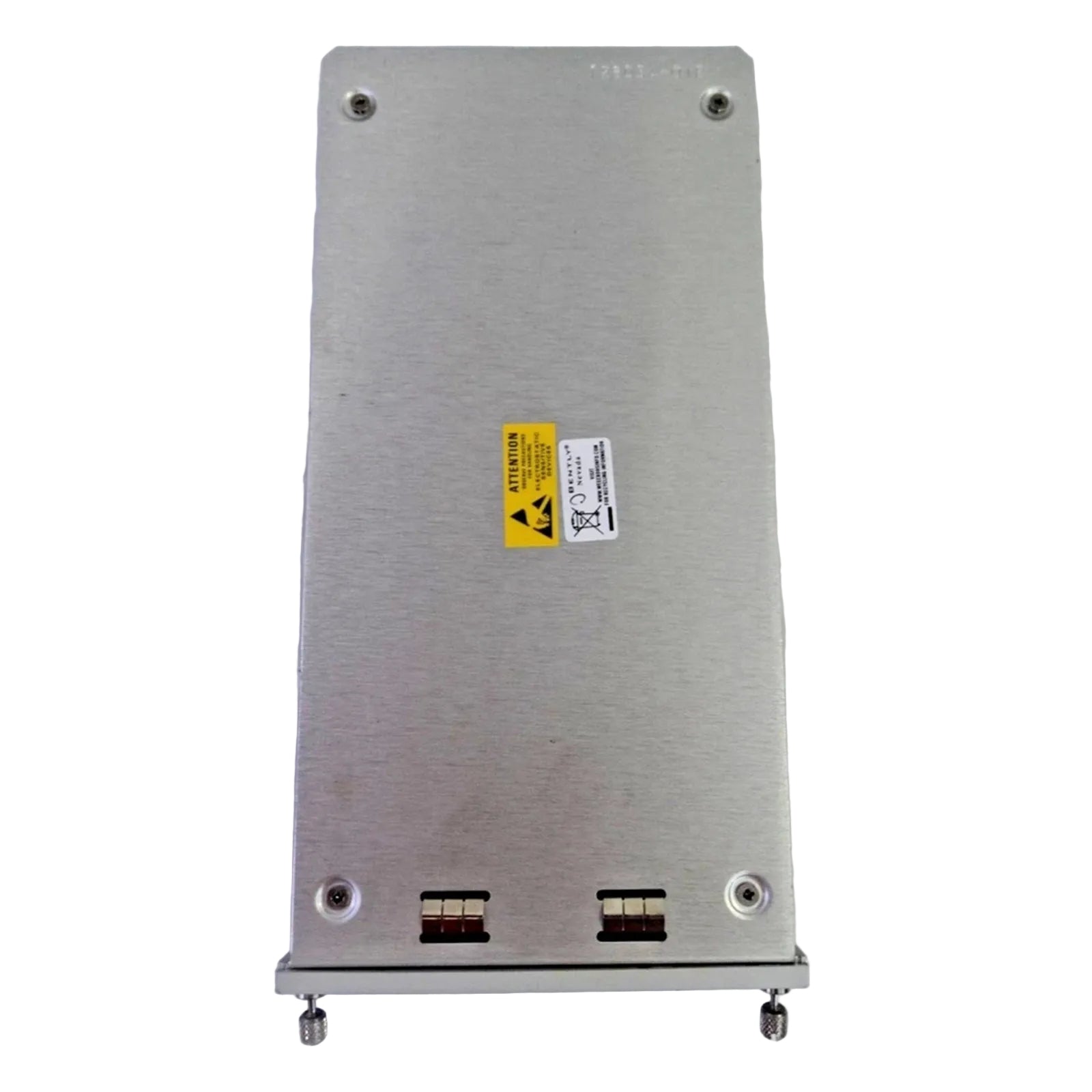

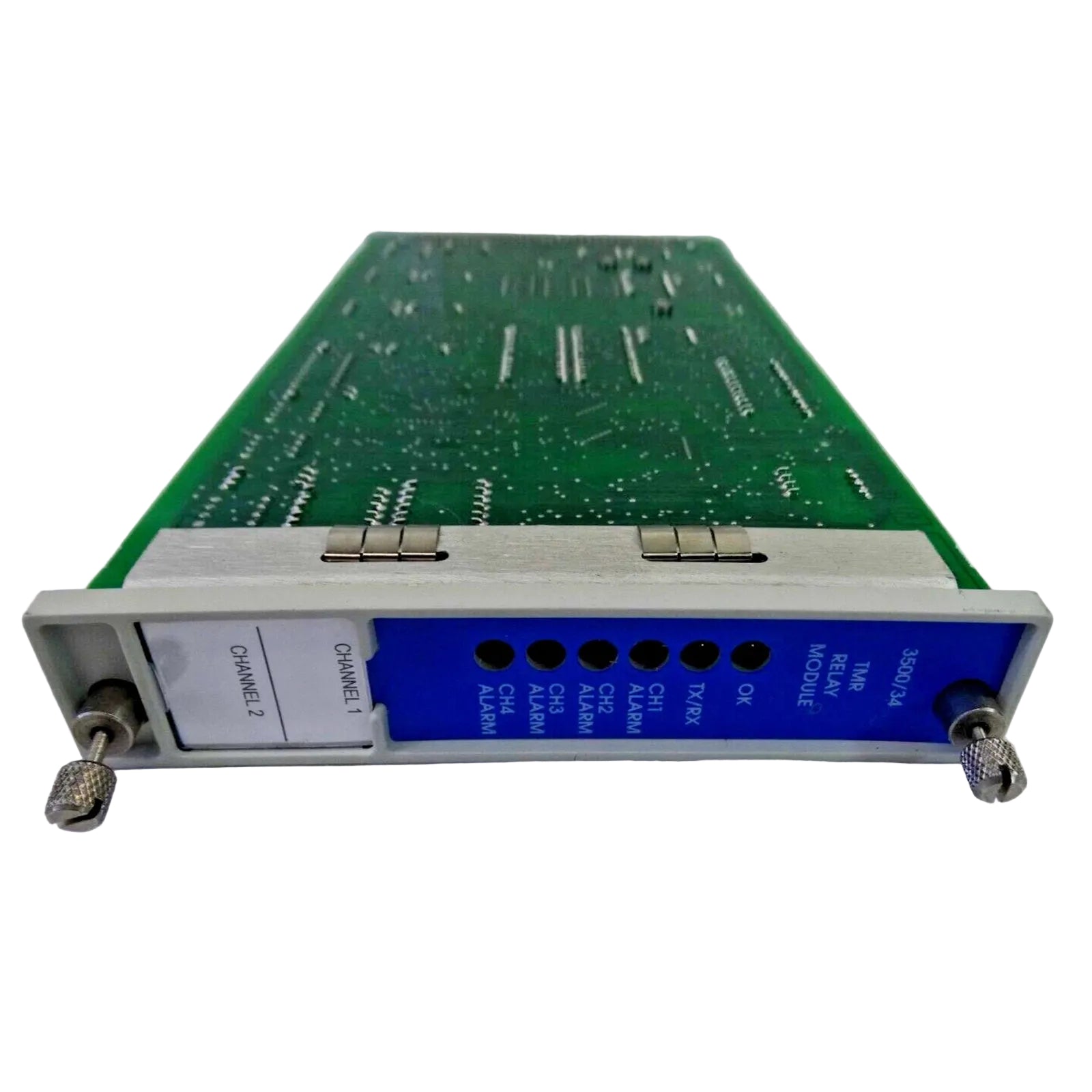

El Bently Nevada 3500/34, también catalogado como el módulo de relé de 4 canales 3500/34, funciona como un componente de hardware dedicado para accionar salidas de estado de alarma discretas dentro de las plataformas del sistema 3500. Configurado para el control de protección de máquinas, el módulo acepta la lógica de alarma digitalizada de los procesadores del panel trasero y activa sus contactos físicos para interactuar con enclavamientos de apagado de emergencia o bucles de anunciadores.

Métricas de hardware de los componentes

Integración de matriz de procesamiento y dinámica del rotor

El 3500/34 gestiona la ejecución de la lógica de protección impulsada por la telemetría de vibración de la maquinaria en tiempo real. A medida que las unidades de procesamiento calculan las desviaciones anómalas de la dinámica del rotor, como el desplazamiento del eje o la aceleración absoluta de la carcasa, el bus del plano posterior transmite señales de disparo inmediatas al módulo de relé. Los relés sellados con epoxi a bordo cambian de estado según la lógica de votación configurada, mientras que los supresores integrados de 250 Vrms proporcionan supresión de arco para proteger los bucles de instrumentación de la sonda de proximidad adyacentes de los campos electromagnéticos transitorios durante la actuación del contacto.

Preguntas frecuentes sobre la interfaz del módulo

P: ¿Qué limitaciones de energía del plano posterior deben tenerse en cuenta al instalar varios módulos 3500/34?

R: Cada tarjeta consume una potencia típica de 5.8 vatios de la fuente de alimentación del rack. Los ingenieros del sistema deben calcular la carga de energía total de todos los módulos instalados para verificar que la corriente total se mantenga dentro de la capacidad de entrega segura de las unidades de fuente de alimentación primaria y redundante.

P: ¿Está permitido el reemplazo en caliente de la tarjeta 3500/34 mientras el sistema de protección de la máquina está activo?

R: Sí, el módulo admite la instalación en caliente dentro de un rack 3500 energizado. Sin embargo, la extracción de la tarjeta mientras está en funcionamiento interrumpirá el bucle lógico y forzará los canales de enclavamiento asociados a sus posiciones predeterminadas sin alimentación, lo que puede iniciar disparos de la máquina posteriores a menos que se eviten.

P: ¿Por qué hay un umbral de corriente conmutada mínima de 100 mA a 12 Vcc definido para los terminales de contacto?

R: Los contactos sellados con epoxi dependen de una carga de corriente mínima para romper las películas de oxidación microscópicas en las superficies de contacto durante el cierre. Operar por debajo de 100 mA puede introducir una resistencia de contacto variable, causando una continuidad de señal intermitente en los circuitos de monitoreo digital de baja potencia.

Pautas de cableado de terminales de campo

• Selección de la sección transversal del terminal: Conecte el cableado de campo a los bloques de terminales de tornillo utilizando conductores trenzados dentro de los rangos de calibre especificados, asegurando los núcleos con un par mecánico uniforme para evitar puntos calientes térmicos.

• Supresión de carga inductiva: Aunque los supresores de arco de 250 Vrms están integrados de serie en la placa, se deben instalar diodos de rueda libre externos directamente a través de las bobinas de los solenoides de CC externos para limitar los picos de voltaje transitorios.

• Separaciones de enclavamientos redundantes: Enrute canales separados dirigidos a bucles de apagado de emergencia críticos para la seguridad a través de rutas de cable aisladas para mantener la segregación eléctrica y evitar fallas de bucle de punto único.

• Medidas de la carcasa ambiental: Para instalaciones de campo expuestas a una humedad relativa continua que alcanza un pico cercano al 95 %, asegure el rack de monitoreo dentro de un panel industrial con control climático IP54 o superior para eliminar el seguimiento de la condensación.

Lista de inventario del paquete

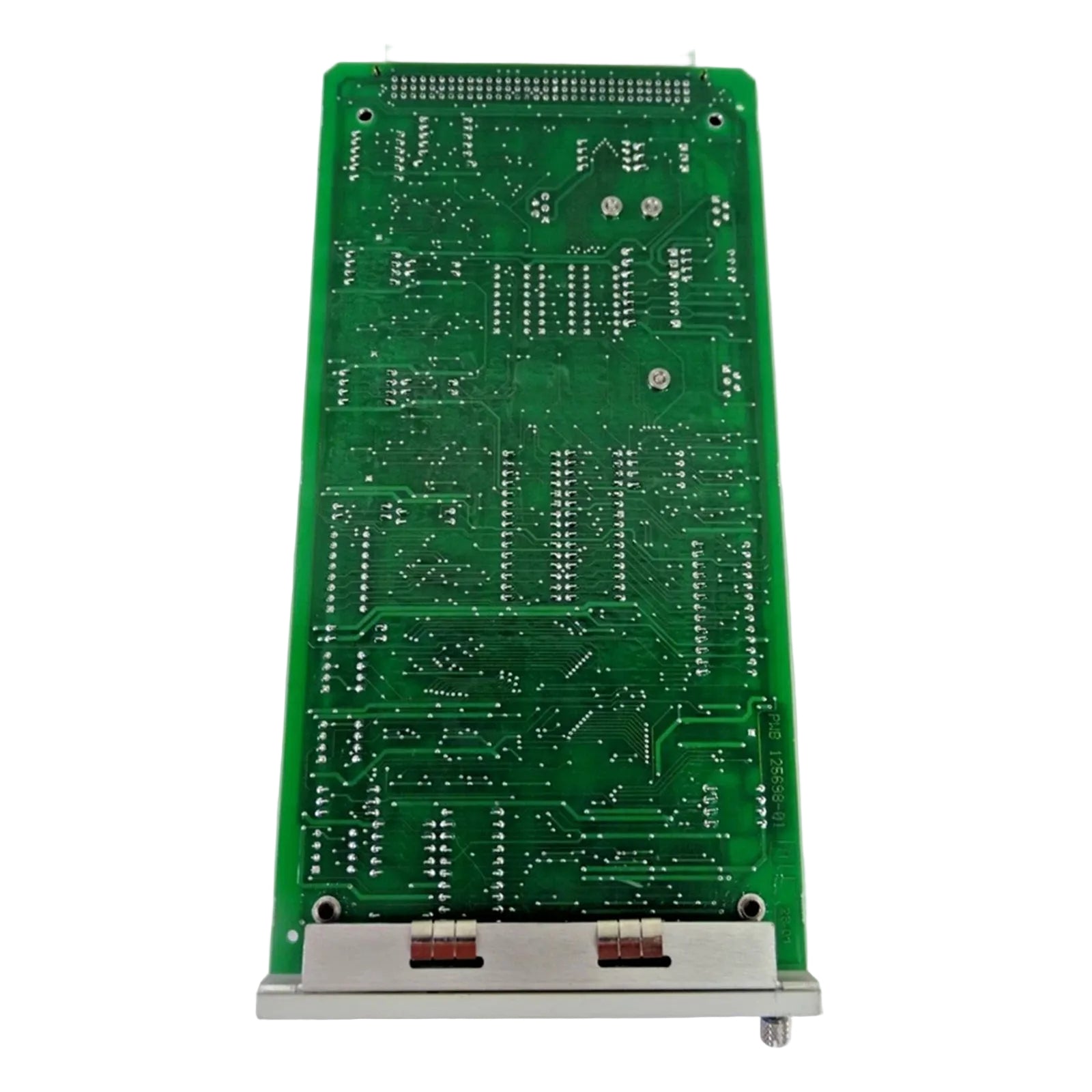

• Componentes de línea estándar: Un conjunto de placa de circuito impreso del módulo de relé de 4 canales Bently Nevada 3500/34 y cabezales de bloque de terminales de campo enchufables a juego.

• Elementos de requisito separados: Los racks del sistema 3500, las fuentes de alimentación, los cables con bus interno y los dispositivos de protección contra sobretensiones transitorias deben seleccionarse en líneas de adquisición independientes.

Parámetros del paquete de envío

• Ventana de tiempo de entrega: Tiempo de entrega: 2-7 días una vez finalizado el pago, utilizando enrutamiento de carga aérea priorizado gestionado a través de las redes de DHL, FEDEX o UPS.

• Protección contra descargas electrostáticas: Enviado dentro de un embalaje industrial antiestático resistente y termosellado y cubierto con espuma de impacto moldeada para proteger las carcasas de relé mecánicas sin blindaje de la vibración y la acumulación de estática durante el tránsito.
