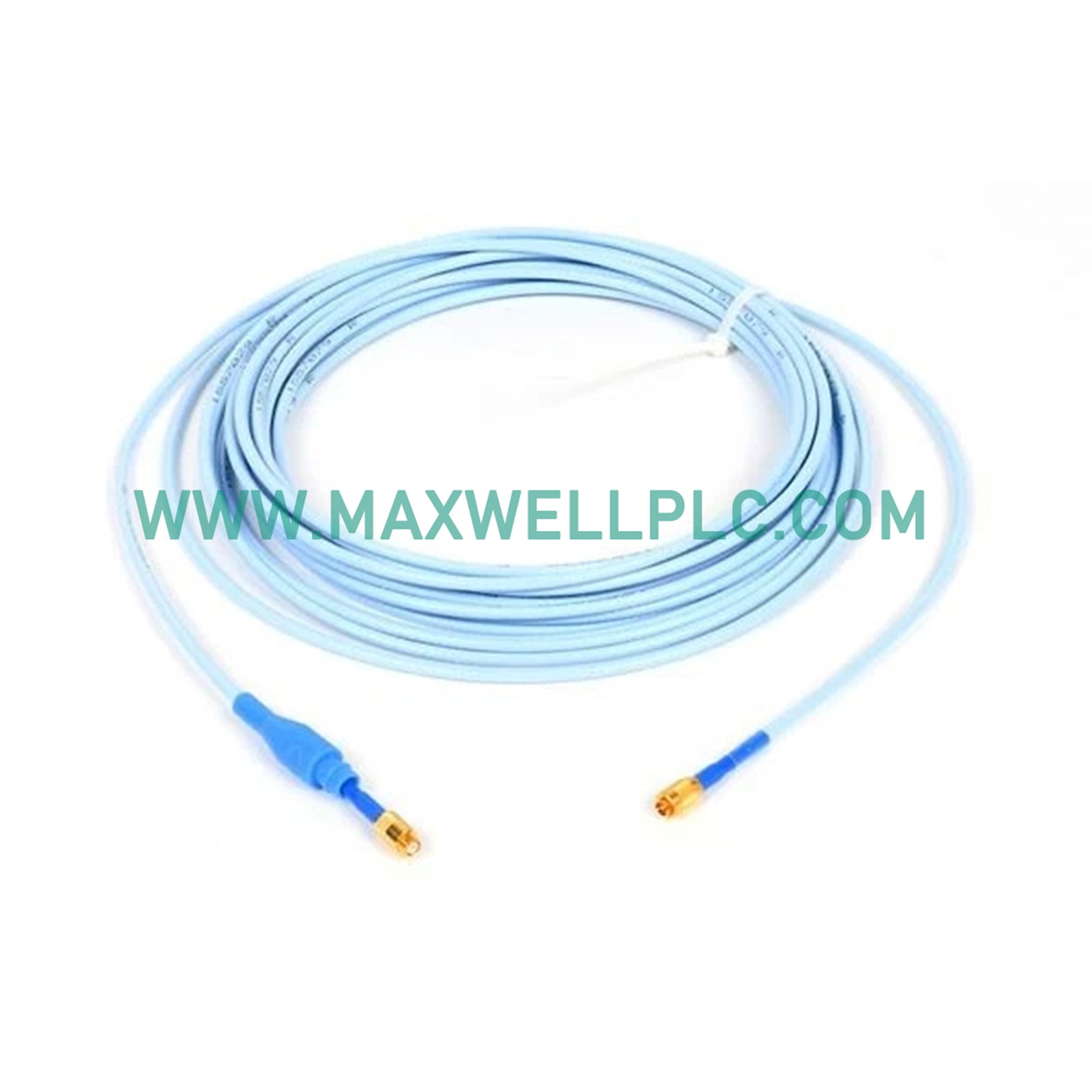

Configurado para la transmisión de señales en sistemas de protección de maquinaria, el Bently Nevada 330930-065-05-05 (Cable de extensión 330930-065-05-05) proporciona una ejecución física/eléctrica directa.

Matriz de configuración del modelo

• 065: Cable de 6.5 metros de longitud.
• 05: Armadura de acero inoxidable, sin cubierta de FEP, con protector de conector.
• 05: Múltiples aprobaciones de agencias.

Especificaciones de Hardware

Escalado de la sonda de corriente de Foucault y dinámica del rotor

El 330930-065-05-05 mantiene la adaptación de impedancia requerida para que el sistema 3300 XL NSv logre un factor de escala promedio de 7.87 V/mm. Para asegurar un análisis preciso de la dinámica del rotor, el sistema debe verificarse con calibraciones de material objetivo, específicamente acero AISI 4140. La validación adecuada del voltaje de espacio se realiza asegurando que la salida del proximitor resida dentro del rango lineal del transductor. La efectividad del blindaje se utiliza para lograr la supresión de la diafonía entre cables de sonda adyacentes, evitando la inyección de ruido inductivo en la instrumentación de monitoreo de protección de la máquina.

Información para pedidos

• 1 x Cable de extensión 330930-065-05-05
• 1 x Kit protector de conector

Pautas de instalación en campo

• Conexión a tierra y blindaje
  • Asegúrese de que el blindaje del cable esté terminado según los requisitos específicos de la interfaz del sistema de monitoreo para evitar bucles de tierra.
• Ruta del cable
  • Mantenga un radio de curvatura mínimo de 30 mm para evitar el estrés mecánico en el dieléctrico coaxial.
  • Evite la proximidad a líneas de alta tensión para reducir la interferencia electromagnética.
• Integridad del conector
  • Asegúrese de que los conectores de 3 tomas estén libres de partículas antes de acoplarlos.
  • Utilice el protector de conector provisto para evitar la entrada de humedad ambiental.

Preguntas frecuentes

• ¿Puedo usar este cable con una sonda estándar 3300 XL de 8 mm?

  No. El sistema 3300 XL NSv utiliza características de impedancia específicas que difieren de los sistemas estándar de 8 mm, lo que provoca imprecisiones en la señal.

• ¿Cuál es la consecuencia de exceder la longitud de 6.5 metros?

  La atenuación de la señal aumentará, lo que resultará en un cambio en el factor de escala del sistema y una pérdida de la capacidad del rango lineal.

• ¿Cómo se debe terminar la armadura de acero inoxidable?

  La armadura es solo para protección mecánica y no debe usarse como una ruta de tierra eléctrica.

• ¿Es este cable reparable en campo?

  No se permite el empalme en campo, ya que altera la capacitancia y la impedancia de la línea de transmisión, degradando la integridad de la señal.

• ¿El cable requiere temperaturas de funcionamiento específicas?

  El conjunto del cable está clasificado para funcionar hasta +177 °C; asegúrese de que la instalación no exceda este límite térmico.

• ¿Cómo verificar que la conexión es correcta?

  Verifique el voltaje de espacio en el bloque de terminales del proximitor; debe alinearse con el objetivo especificado de -9 V CC en el espacio operativo nominal.

• ¿Existen requisitos de montaje específicos para el cable?

  Sostenga el cable a intervalos de 30 cm utilizando bridas no metálicas para evitar el desgaste inducido por vibraciones.

• ¿Cuál es la función del protector del conector?

  Sirve como barrera ambiental para evitar la entrada de polvo o fluidos conductores en la interfaz de conexión de acoplamiento.
