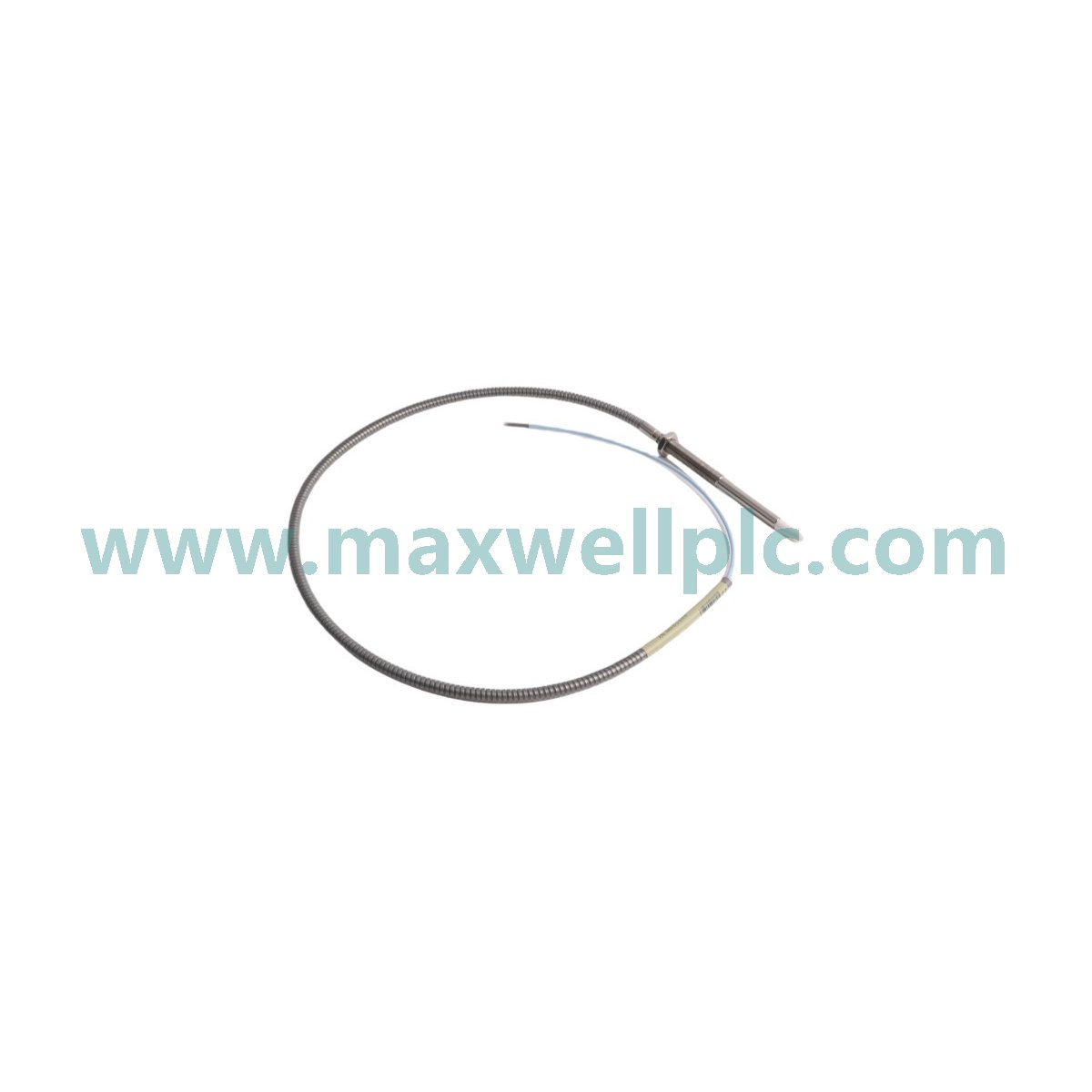

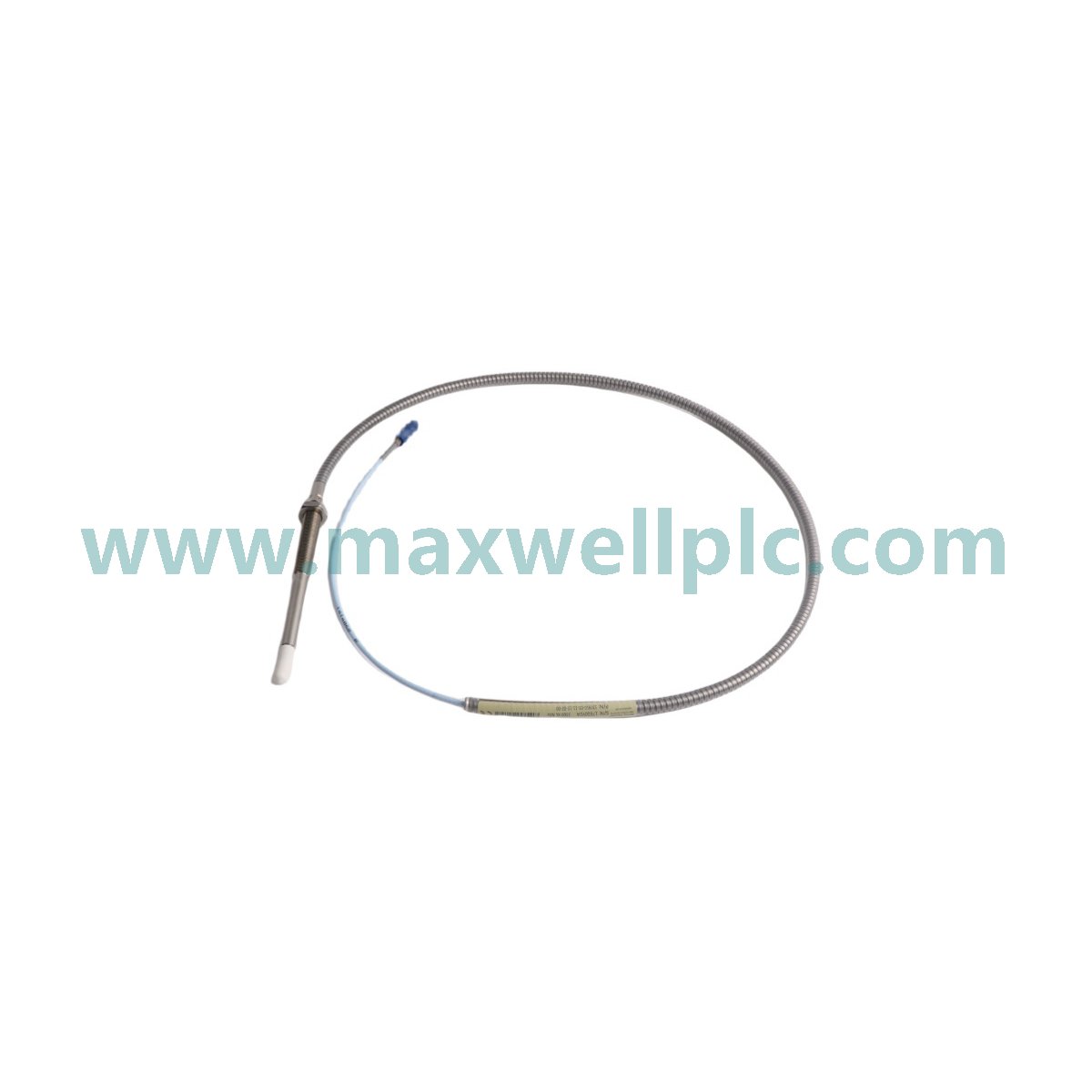

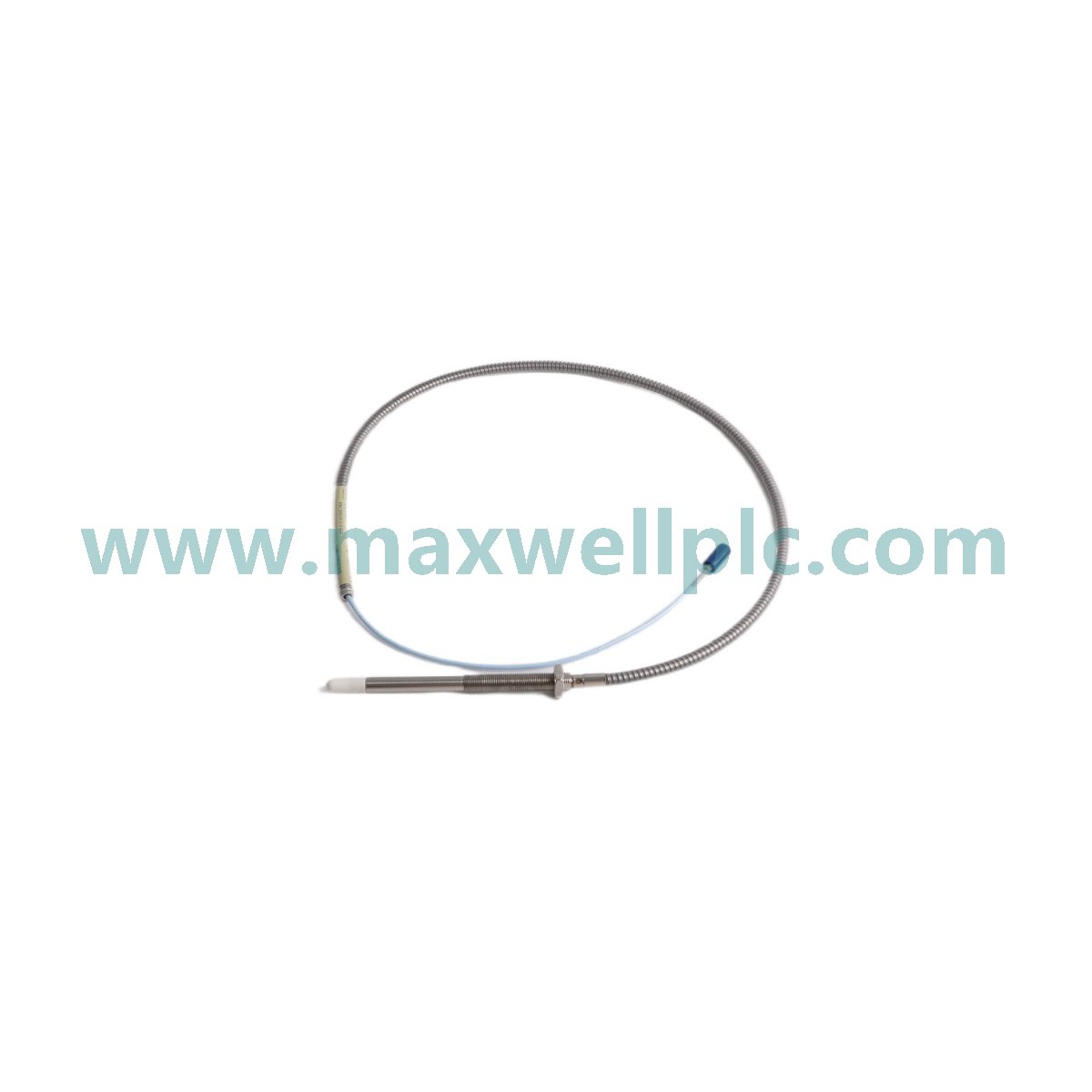

El Bently Nevada 330910-05-10-02-00, también catalogado como la 330910-05-10-02-00 Sonda de Proximidad, funciona como un componente de hardware dedicado para detectar la holgura rotor-estator y la vibración del eje dentro de los sistemas de transductores de proximidad 3300 XL NSv.

Datos de identificación del modelo

El 330910-05-10-02-00 corresponde a una configuración de sonda estándar 3300 XL NSv. La sintaxis del número de modelo dicta longitudes mecánicas, roscado e interfaces de conector específicos requeridos para coincidir con las características de adaptación de impedancia del sistema de transductores.

Parámetros técnicos

Dinámica del rotor e integridad de la señal

El sistema 3300 XL NSv utiliza una escala de sonda de corrientes de Foucault específicamente ajustada para mediciones de bajo rango. El funcionamiento correcto requiere la validación de la tensión de holgura; el rango operativo objetivo suele centrarse en -10 VCC. Los operadores deben asegurarse de que el sistema transductor esté calibrado para el material objetivo específico para mantener la linealidad. La supresión de la diafonía se logra manteniendo la separación física entre instalaciones de sondas adyacentes y asegurando un blindaje adecuado del cable para evitar que la interferencia electromagnética afecte las señales de desplazamiento de alta frecuencia.

Suministro y componentes

• Unidad de sensor de sonda de proximidad 330910-05-10-02-00

• Interfaz de conexión M12 preinstalada

• Paquete de documentación para la instalación y certificación de áreas peligrosas

Procedimientos de instalación

• Asegúrese de que el soporte de montaje sea rígido para evitar la degradación de la respuesta de frecuencia.

• Verifique que la distancia de la punta de la sonda esté configurada de acuerdo con la tensión nominal de holgura especificada en el manual del sistema.

• Utilice las contratuercas provistas para asegurar la posición de la sonda una vez establecida la holgura.

• Enrute el cable coaxial lejos de las líneas de CA de alto voltaje para minimizar el ruido inducido.

• Verifique que la carcasa de la sonda no esté en contacto con las estructuras de la máquina conectadas a tierra si se requiere aislamiento eléctrico según el plan de mitigación de bucles de tierra del sitio.

Consultas técnicas de hardware

• P: ¿Esta sonda es compatible con los sensores Proximitor estándar 3300 XL?

  R: No, la serie NSv está diseñada para aplicaciones específicas de bajo rango y requiere el sensor Proximitor 3300 XL NSv correspondiente para la linealización de la señal.

• P: ¿Cuál es la longitud máxima de cable permitida para esta sonda?

  R: La longitud total del sistema (sonda más cable de extensión) está estrictamente definida por la configuración del sistema para mantener los niveles de impedancia requeridos.

• P: ¿La clasificación IP67 permite la inmersión continua en aceite?

  R: La sonda está clasificada para la exposición a lubricantes industriales comunes, pero consulte las tablas de compatibilidad química si utiliza ésteres sintéticos especializados.

• P: ¿Cómo se conecta a tierra la sonda?

  R: La carcasa de la sonda generalmente se conecta a tierra a través del soporte de montaje; asegúrese de que el soporte esté conectado al bastidor de la máquina.

• P: ¿Puedo usar esta sonda en ejes no ferrosos?

  R: Las sondas de corrientes de Foucault requieren un objetivo conductor; los objetivos no ferrosos cambiarán el factor de escala y requerirán una recalibración.

• P: ¿Cuál es el impacto de un voltaje de holgura excesivo?

  R: Exceder la holgura nominal de -10 VCC puede mover la sonda a una región no lineal de la curva de salida, lo que provoca errores de medición.

• P: ¿Cómo se debe limpiar el conector M12?

  R: Use solo limpiadores de contacto electrónicos aprobados; evite los materiales abrasivos que podrían dañar las juntas tóricas de sellado.

• P: ¿Esta sonda requiere recalibración periódica?

  R: La calibración debe verificarse durante las paradas importantes de la máquina o si la sonda se retira y se vuelve a instalar.
