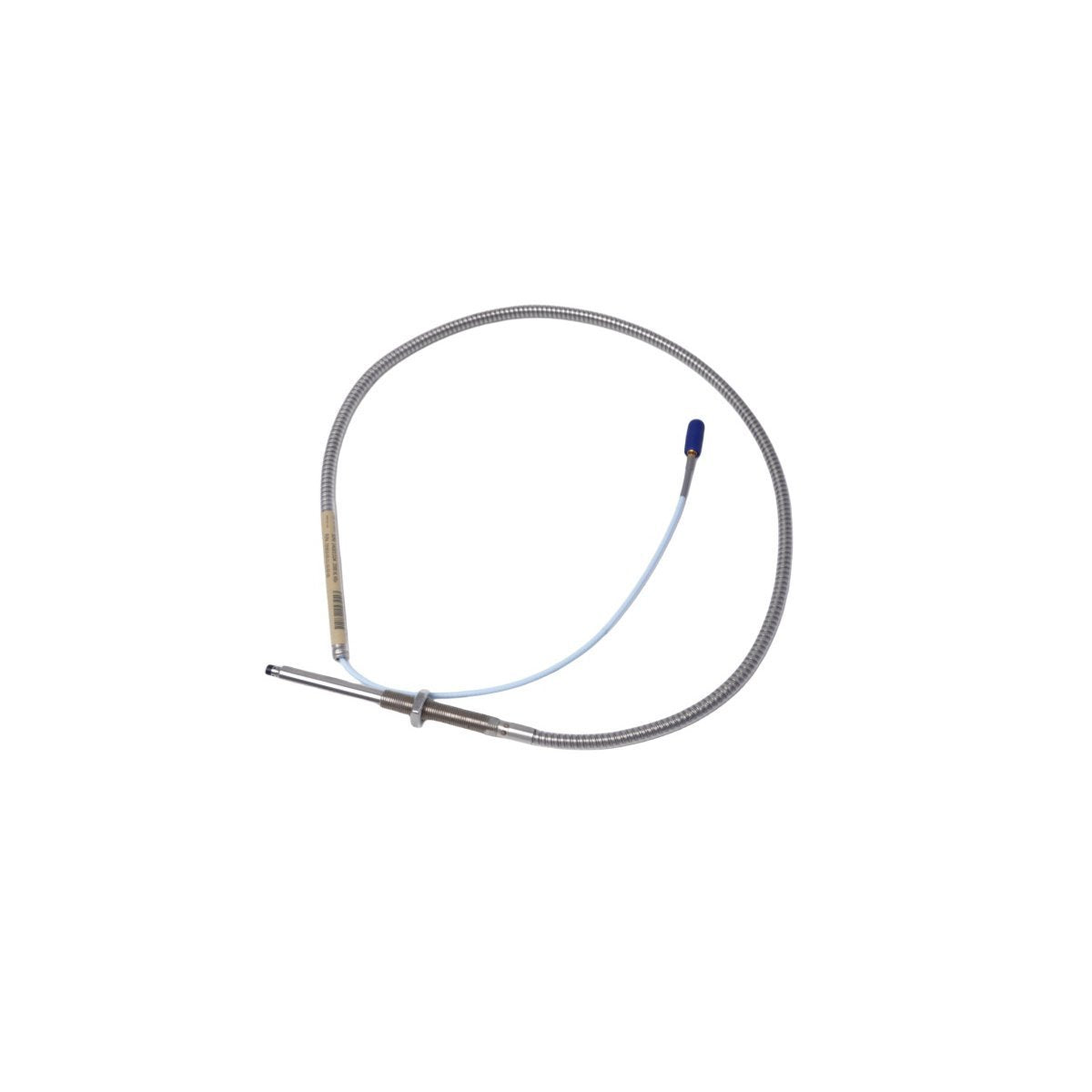

LaBently Nevada 330910-03-20-05-11-00, también catalogada como la sonda de proximidad330910 3300 NSv Proximity Probe, funciona como un elemento sensor de corrientes de Foucault sin contacto para la medición de desplazamiento dentro de las cadenas de monitoreo 3300 NSv. La generación de la señal se basa en la variación del campo electromagnético a través de un espacio de sonda calibrado referenciado al movimiento de la superficie del eje en el sistema transductor.

Especificaciones del hardware

Escalado de sonda de corrientes de Foucault y estabilidad de la señal

El elemento de sonda 3300 NSv funciona bajo los principios de conversión de desplazamiento de corrientes de Foucault, donde la variación de impedancia de la bobina se traduce en una variación de voltaje de espacio proporcional en el sistema de driver asociado. La estabilidad de la calibración depende de la geometría consistente de la punta de la sonda y de la referencia fija del espacio de instalación.

La respuesta de voltaje de espacio se referencia al comportamiento nominal del objetivo del eje, típicamente alineado con un mapeo de desplazamiento a escala completa de -10 VCC en drivers compatibles de la serie 3300. La desviación en la distancia de separación de la sonda afecta directamente la linealidad de la curva de salida de desplazamiento.

La supresión de la diafonía se gestiona a través de la integridad del blindaje coaxial y la impedancia controlada de la ruta de retorno. El enrutamiento inadecuado del cableado de sensores adyacentes puede introducir efectos de acoplamiento electromagnético, lo que afecta la estabilidad de fase en mediciones de maquinaria rotativa de alta velocidad.

Preguntas técnicas

P: ¿La sonda 330910 se alimenta eléctricamente directamente?
R: La sonda es pasiva y funciona a través de la excitación proporcionada por el módulo driver asociado en la cadena de medición.

P: ¿Se puede extender el cable de la sonda en el campo?
R: La extensión está restringida a conjuntos coaxiales aprobados para mantener la coincidencia de impedancia y la integridad de la señal.

P: ¿Cuál es la función del conector ClickLoc?
R: Proporciona un acoplamiento de señal de baja resistencia con llave mecánica entre la sonda y el conjunto del cable de extensión.

P: ¿La orientación de la instalación afecta la salida de la medición?
R: Sí. La alineación axial con respecto a la línea central del eje influye directamente en la precisión de la respuesta de desplazamiento lineal.

P: ¿Cuál es el impacto de un ajuste incorrecto del espacio de la sonda?
R: Un posicionamiento incorrecto del espacio da como resultado una respuesta de voltaje no lineal y una resolución de medición reducida.

Pautas de instalación en campo

Asegúrese de que las roscas de montaje de la sonda (M10 x 1) se instalen con un par controlado para evitar la tensión mecánica en el elemento sensor. Mantenga una holgura mínima sin rosca de 30 mm para evitar la interferencia de la carcasa.

Dirija el cable coaxial lejos de conductores de alta corriente y dispositivos de conmutación para reducir el acoplamiento de ruido inducido. Mantenga un blindaje continuo desde el cabezal de la sonda hasta el punto de terminación de entrada del sistema de monitoreo.

Utilice una conexión a tierra de un solo punto para la terminación del blindaje del cable para evitar la formación de bucles de tierra en configuraciones de monitoreo de vibración multicanal.

Verifique la alineación de la punta de la sonda perpendicular a la superficie del eje dentro de la tolerancia mecánica permitida antes de la calibración del sistema.

Información de pedido

• Sonda de proximidad 330910-03-20-05-11-00 NSv

• Conector ClickLoc integrado con protector

• Conjunto de cable coaxial FluidLoc

• Embalaje industrial sellado antiestático

• Juego de documentación (hoja de referencia de instalación)
