Descripción general del producto

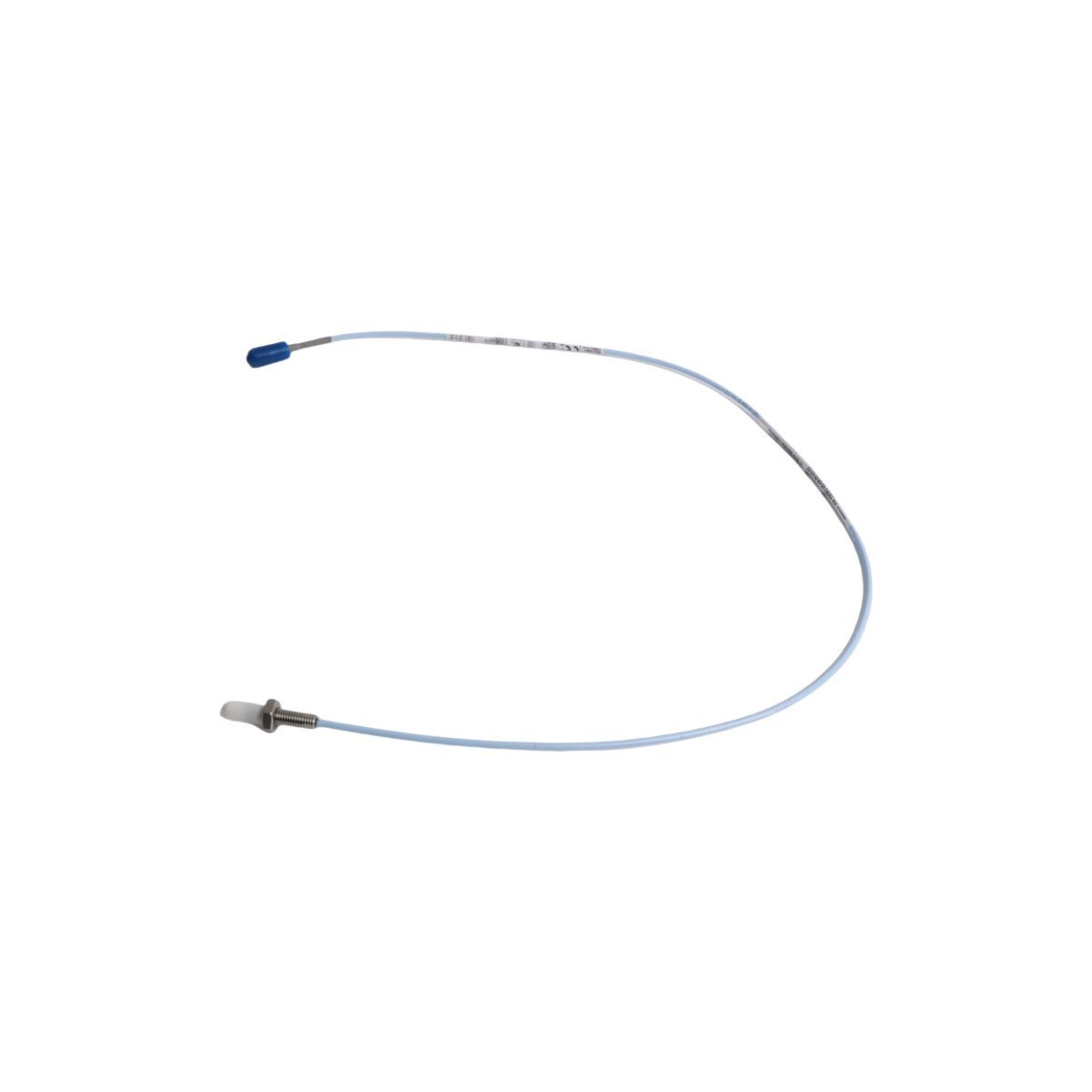

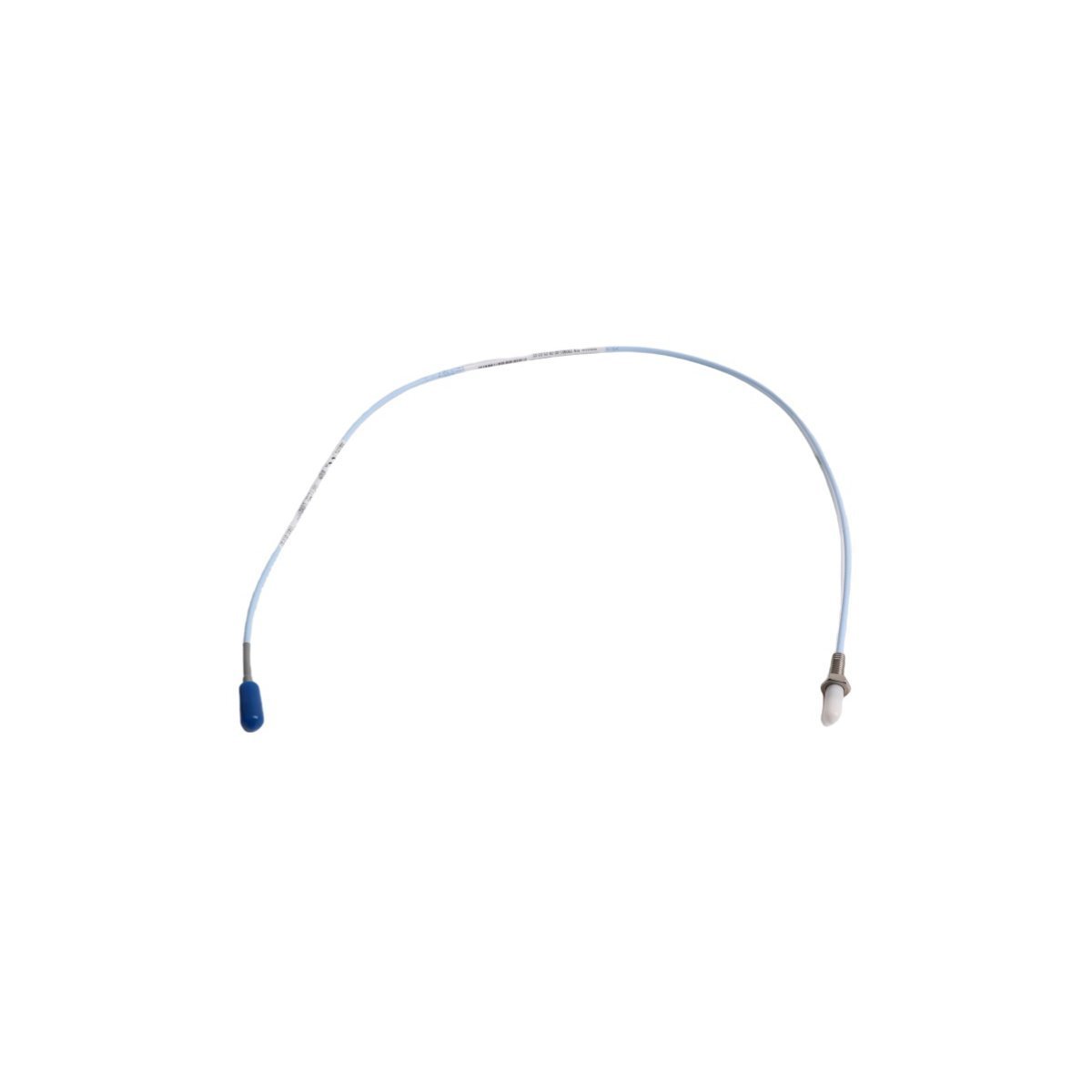

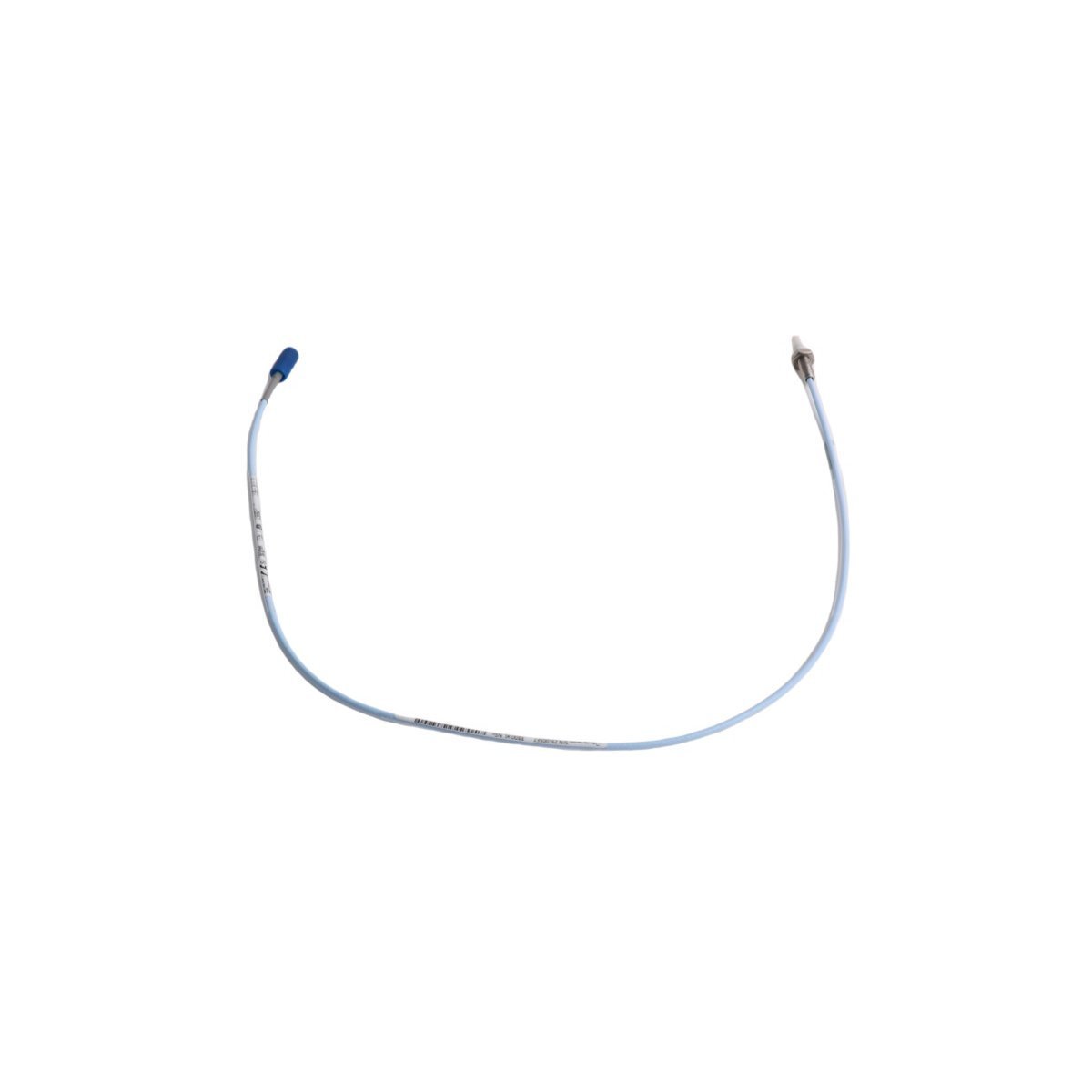

El Bently Nevada 330901-00-40-10-02-05 es un sensor especializado que pertenece a la serie 3300 NSv (vibración sin contacto de diámetro pequeño). Diseñado para maquinaria rotativa compacta de alta velocidad, esta sonda llena el vacío donde las sondas estándar de 8 mm son ineficaces debido a las limitaciones de la geometría del eje. Al utilizar un sofisticado principio de inducción por corrientes de Foucault, el transductor 330901 mide la distancia física entre la punta del sensor y el eje objetivo. Estos datos de desplazamiento son críticos para identificar la vibración subsincrónica, la curvatura del rotor y los problemas de posición del empuje. Diseñado para ofrecer durabilidad, el 330901 proporciona una integridad de señal fiable en entornos difíciles, sirviendo como un componente principal en la protección de activos industriales de alto valor contra fallos catastróficos.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330901-00-40-10-02-05 está estructurado para definir las limitaciones mecánicas y eléctricas:

• 00: Longitud sin rosca (0 mm)

• 40: Longitud total de la caja (40 mm)

• 10: Longitud total (1.0 metro)

• 02: Tipo de conector (Coaxial en miniatura)

• 05: Aprobación de la agencia (Conforme a múltiples agencias)

Aplicaciones típicas

La serie 3300 NSv está diseñada específicamente para máquinas donde el espacio del eje es limitado:

• Turboexpansores de alta velocidad: monitorización de la vibración radial en rotores de diámetro pequeño donde los sensores estándar carecen de sensibilidad.

• Husillos de precisión: seguimiento del desplazamiento en micrones en centros de mecanizado.

• Cajas de engranajes compactas: detección de vibraciones de engrane de dientes y órbita del eje en carcasas de espacio reducido.

• Plataformas de investigación de laboratorio: medición precisa de la dinámica del rotor en entornos de prueba de alta velocidad y pequeña escala.

• Bombas auxiliares: observación del desgaste del eje y la salud de los cojinetes en acoplamientos de motor-bomba de acceso restringido.

Compatibilidad del sistema

El 330901-00-40-10-02-05 está diseñado exclusivamente para la plataforma de transductores Bently Nevada 3300 NSv. Es eléctrica y mecánicamente incompatible con las sondas 3300 XL (8 mm) o las series 3300 más antiguas. Para un funcionamiento correcto, debe combinarse con el sensor Proximitor 3300 NSv correspondiente. La integración con el sistema de protección de maquinaria 3500 requiere la configuración correcta del módulo de monitor para admitir el escalado de voltaje específico de NSv. Los técnicos de campo deben verificar que todos los conectores coincidan y que la sonda no se intercambie con componentes de transductores incompatibles.

Pautas de instalación

• Ajuste de la holgura: utilice un calibrador de galgas de precisión para ajustar la holgura de la sonda. Verifique el voltaje de holgura estática en los terminales de salida del Proximitor para asegurarse de que se encuentre dentro del rango lineal nominal de -10 VCC.

• Aplicación de torsión: aplique la torsión especificada por el fabricante a la contratuerca de la sonda para evitar que el sensor se salga durante un funcionamiento prolongado.

• Apantallamiento y conducto: dirija el cable coaxial en miniatura a través de un conducto de acero dedicado y con conexión a tierra para aislar la señal de bajo nivel de las fuentes de ruido de alto voltaje.

• Conexión a tierra: asegure una conexión sólida de baja impedancia entre la carcasa de la sonda y el chasis de la máquina para evitar bucles de tierra.

• Preparación de la superficie: asegúrese de que la superficie del eje objetivo esté limpia, lisa y libre de contaminantes conductivos o residuos no conductivos.

Ventajas del producto

• Resolución optimizada: ofrece una alta resolución de señal en ejes más pequeños donde los sistemas de 8 mm son demasiado voluminosos o imprecisos.

• Estabilidad térmica: mantiene la precisión de la medición en una amplia gama de temperaturas de proceso, minimizando la deriva.

• Construcción duradera: la punta de PPS y la carcasa de acero inoxidable proporcionan una barrera robusta contra el desgaste químico y mecánico.

• Integración del sistema: totalmente compatible con el hardware de monitorización de Bently Nevada, lo que garantiza un registro de datos y una gestión de alarmas coherentes.

Información de pedido

• 330901-00-40-10-02-05: Sonda de proximidad NSv

• Manual técnico y documentación

• Tapa protectora de rosca

• Nota: Los sensores Proximitor y los cables de extensión se piden por separado para adaptarse a los requisitos específicos de instalación.

Preguntas frecuentes

• P: ¿Por qué esta sonda es de 5 mm en lugar del estándar de 8 mm?

• R: La punta de 5 mm está optimizada para ejes más pequeños para garantizar una respuesta de frecuencia y una linealidad de medición adecuadas donde el espacio es restringido.




• P: ¿Puedo usar esta sonda con un Proximitor de 8 mm?

• R: No, la inductancia de la bobina y la sintonización de la capacitancia son específicas del sistema. Las sondas y los Proximitors no coincidentes producirán resultados inexactos.




• P: ¿Cuál es el beneficio de la configuración de holgura de -10 VCC?

• R: Esto sitúa la sonda en el centro de su rango lineal, lo que permite al monitor rastrear con precisión los picos de vibración del eje positivos y negativos.




• P: ¿Esta sonda es compatible con los monitores de la serie 3300 más antiguos?

• R: Solo si el canal del monitor está configurado específicamente para el sistema 3300 NSv; de lo contrario, se producirán errores de calibración.




• P: ¿Cómo afecta la longitud del cable a la señal?

• R: El cable es parte de la impedancia del sistema sintonizado. Acortarlo o extenderlo degradará la calidad de la señal e invalidará la precisión del sistema.




• P: ¿El conector es resistente al agua?

• R: No, el conector coaxial en miniatura requiere una caja de conexiones protegida para evitar la atenuación de la señal por la entrada de aceite, agua o productos químicos.




• P: ¿Con qué frecuencia debo verificar la alineación de la sonda?

• R: Verifique durante el apagado de la máquina o las revisiones importantes; si las lecturas de vibración se vuelven erráticas, verifique el voltaje de holgura inmediatamente.




• P: ¿Este modelo admite clasificaciones a prueba de explosiones?

• R: El sufijo 05 indica soporte para aprobaciones de áreas peligrosas de múltiples agencias; siempre verifique la placa de clasificación específica para el cumplimiento localizado.
