Descripción general del producto

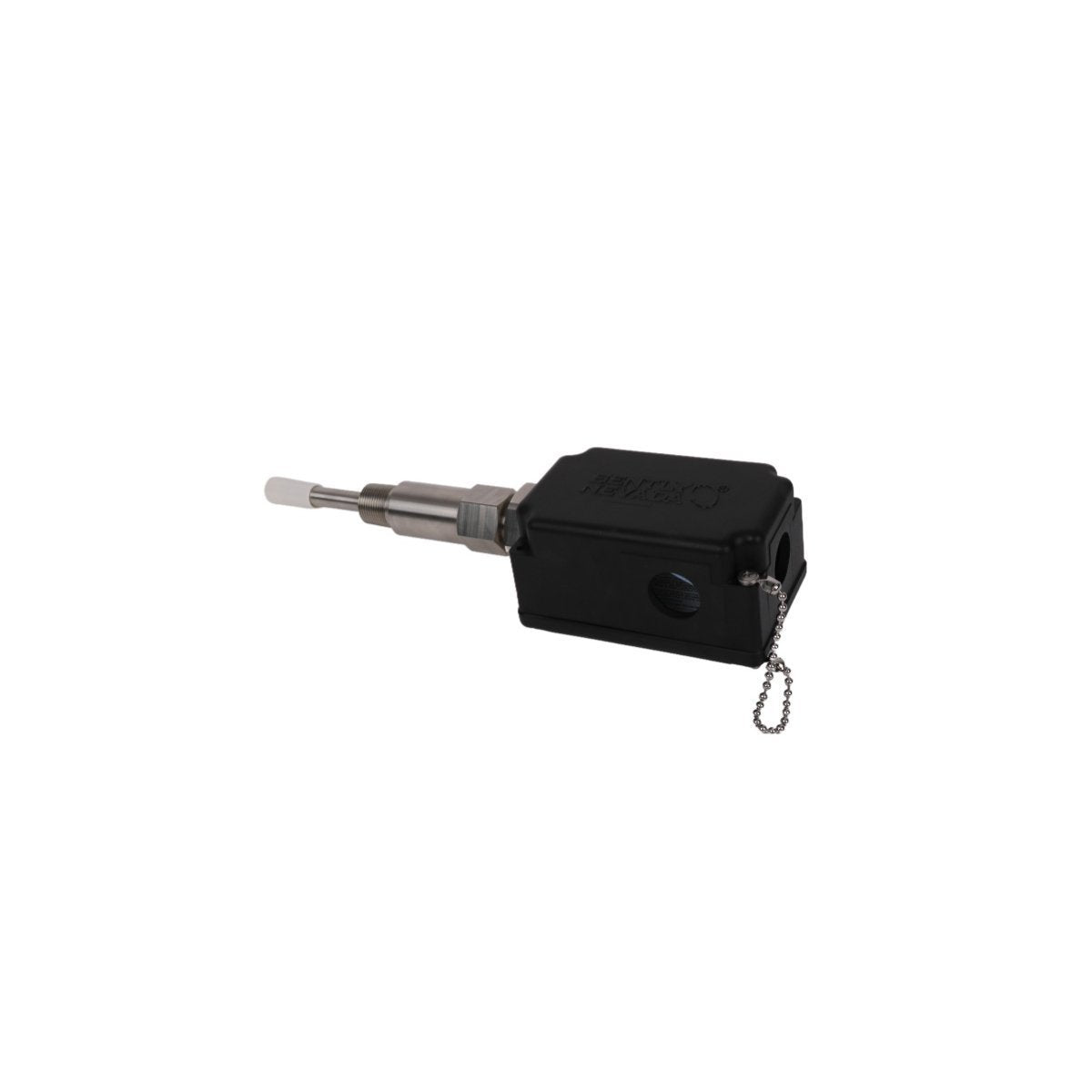

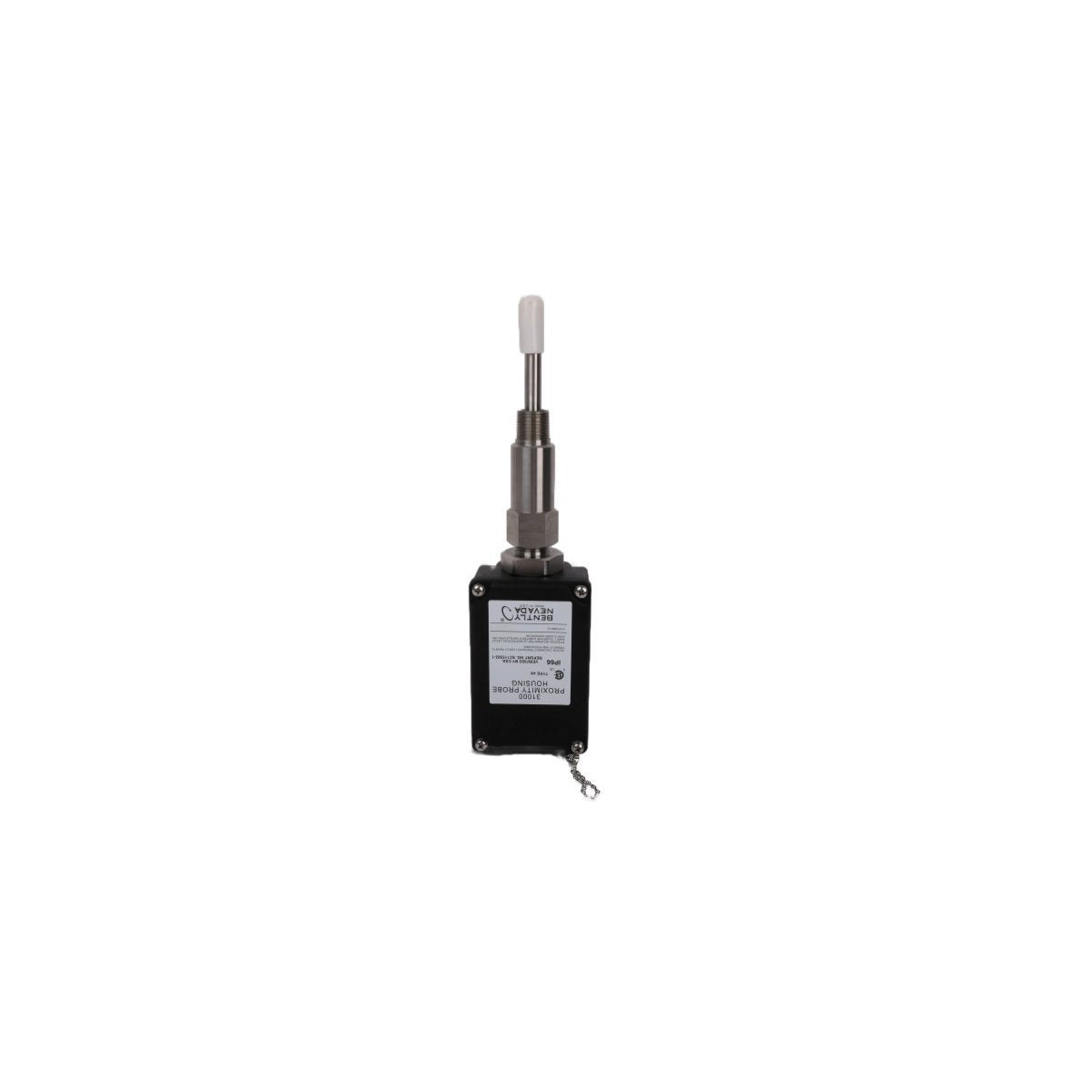

El Bently Nevada 330881-BR-04-70-03-02 representa la cúspide de la tecnología de detección integrada, diseñado específicamente para la protección de maquinaria crítica dentro de los sistemas de instrumentación de supervisión de turbinas (TSI). Este conjunto PROXPAC XL consolida una sonda 3300 XL de 8 mm y un sensor Proximitor en una única carcasa reforzada, eliminando la necesidad de cables de extensión externos. Al utilizar la tecnología de corriente de Foucault, este transductor proporciona mediciones sin contacto de alta precisión de la vibración del eje y la posición axial. Destaca en la supervisión de equipos rotatorios a gran escala, como turbinas de vapor, compresores centrífugos y bombas industriales. El diseño integrado minimiza la atenuación de la señal y los posibles puntos de fallo en las conexiones de los cables, asegurando que los equipos de mantenimiento reciban datos ultra fiables para el mantenimiento predictivo y el diagnóstico de la salud de la máquina en entornos industriales de alto riesgo.

Detalles de la configuración técnica

El número de modelo 330881-BR-04-70-03-02 sigue una lógica modular específica que define sus características físicas y eléctricas para la implementación en campo.

Configuración de soporte y carcasa

La designación "BR" y los sufijos numéricos específicos definen el hardware de montaje y las dimensiones de la carcasa. Esta unidad utiliza una carcasa termoplástica de sulfuro de polifenileno (PPS) de alto rendimiento. A diferencia de los cerramientos metálicos tradicionales, este material reforzado con vidrio ofrece una resistencia química superior e incorpora fibras conductoras para evitar la acumulación electrostática, lo que lo hace ideal para clasificaciones de áreas peligrosas.

Penetración de la sonda y separación

La configuración interna incluye una punta de sonda estandarizada de 8 mm. Las cadenas alfanuméricas específicas (04-70-03-02) se correlacionan con la profundidad de penetración de la sonda y la longitud del adaptador de separación. Estas dimensiones aseguran que la punta de la sonda alcance la superficie del eje objetivo con precisión, incluso a través de carcasas de máquinas o capas de aislamiento gruesas, mientras se mantiene la integridad estructural del sello.

Lógica de Proximitor integrado

Al albergar la electrónica directamente dentro del conjunto PROXPAC, la unidad convierte la señal de corriente de Foucault en una salida de voltaje lineal localmente. Esto elimina los problemas de coincidencia de impedancia que a menudo se encuentran en los largos tramos de cables de extensión, lo que facilita una conexión directa y limpia a los racks de monitoreo de las series 3300 o 3500 a través del cableado de campo estándar.

Especificaciones técnicas

Guía de instalación y mantenimiento de ingeniería

Calibración de la tensión de separación

La precisión comienza con el "Gap" (separación). Durante la instalación, los ingenieros deben ajustar la posición mecánica de la sonda mientras supervisan la salida de tensión de CC. Para un sistema estándar 3300 XL de 8 mm, la sonda debe ajustarse a una tensión de separación central de -10,0 VCC. Esto asegura que el sensor opere en el centro de su rango lineal, permitiendo la máxima excursión de las señales de vibración sin recorte.

Gestión de cables

Aunque el PROXPAC XL elimina los cables de extensión, el cableado de campo conectado a los puertos NPT debe seguir protocolos estrictos. Mantenga un radio de curvatura mínimo para el cableado interno para evitar la fatiga. Asegúrese de que los accesorios NPT estén sellados con el lubricante de roscas adecuado o cinta de PTFE para evitar la entrada de humedad, lo que puede cambiar la carga base eléctrica del Proximitor.

Precauciones ambientales

Aunque la carcasa de PPS es excepcionalmente duradera, la punta de la sonda es sensible a niveles extremos de pH. En aplicaciones que involucren productos químicos cáusticos o ácidos de alta concentración, inspeccione la punta de la sonda regularmente en busca de erosión. Cualquier compromiso con el material de la punta puede provocar "capilaridad", donde los fluidos del proceso ingresan a la carcasa del transductor.

Ventajas de ingeniería

La serie 330881 proporciona una ventaja "autocontenida" inigualable. Al integrar el sensor Proximitor directamente en la carcasa de la sonda, Bently Nevada ha simplificado la cadena de señal. Esto reduce el costo total de propiedad al disminuir la mano de obra de instalación y eliminar los requisitos de inventario para varias longitudes de cables de extensión. Además, la carcasa de PPS proporciona un perfil de seguridad "no inflamable" e inmunidad a las atmósferas corrosivas "cargadas de azufre" comunes en las refinerías de petróleo y gas donde las carcasas de aluminio tradicionales podrían degradarse con el tiempo.

Entrega y logística

Priorizamos la integridad de su instrumentación de precisión a través de un manejo especializado:

• Tiempo de entrega: 3-5 días hábiles después de la confirmación del pago.

• Transportistas de envío: Servicio global premium a través de DHL, FEDEX o UPS.

• Embalaje: Se envía en embalaje protector antiestático (ESD) de grado industrial para garantizar que la electrónica del sensor permanezca calibrada y sin daños durante el tránsito.

• Condición: Nuevo de fábrica, sellado original.

Preguntas frecuentes técnicas

P1: ¿Cómo verifico que el sensor está correctamente separado sin un rack de monitoreo?

R1: Puede usar un multímetro estándar para medir el voltaje de CC entre los terminales "Sig" y "Com". Una lectura de -10.0 VCC generalmente indica que la sonda está en el punto medio de su rango lineal (aproximadamente 1.27 mm del objetivo).

P2: ¿Puede el 330881-BR-04-70-03-02 reemplazar los sistemas de proximidad 3300 más antiguos?

R2: Sí, el PROXPAC XL está diseñado para ser compatible con la mayoría de las arquitecturas de sistemas 3300. Sin embargo, asegúrese de que el rack de monitoreo esté configurado para el factor de escala de 200 mV/mil (7.87 V/mm) utilizado por la serie de sondas 3300 XL.

P3: ¿Cuál es el beneficio de la carcasa de PPS sobre el acero inoxidable tradicional?

R3: La carcasa de PPS (sulfuro de polifenileno) es no conductiva y altamente resistente al ataque químico. Evita los problemas de "bucle de tierra" que a veces se encuentran con las carcasas metálicas y ofrece una protección superior en entornos con altas concentraciones de H2S u otros gases corrosivos.

P4: ¿Es esta unidad adecuada para instalaciones en áreas peligrosas?

R4: Este conjunto está diseñado para cumplir con múltiples aprobaciones globales (ATEX, CSA, IECEx) cuando se instala de acuerdo con los planos de control específicos. Siempre verifique la placa de identificación de la unidad específica para su clasificación certificada de área peligrosa.
