Descripción general del producto

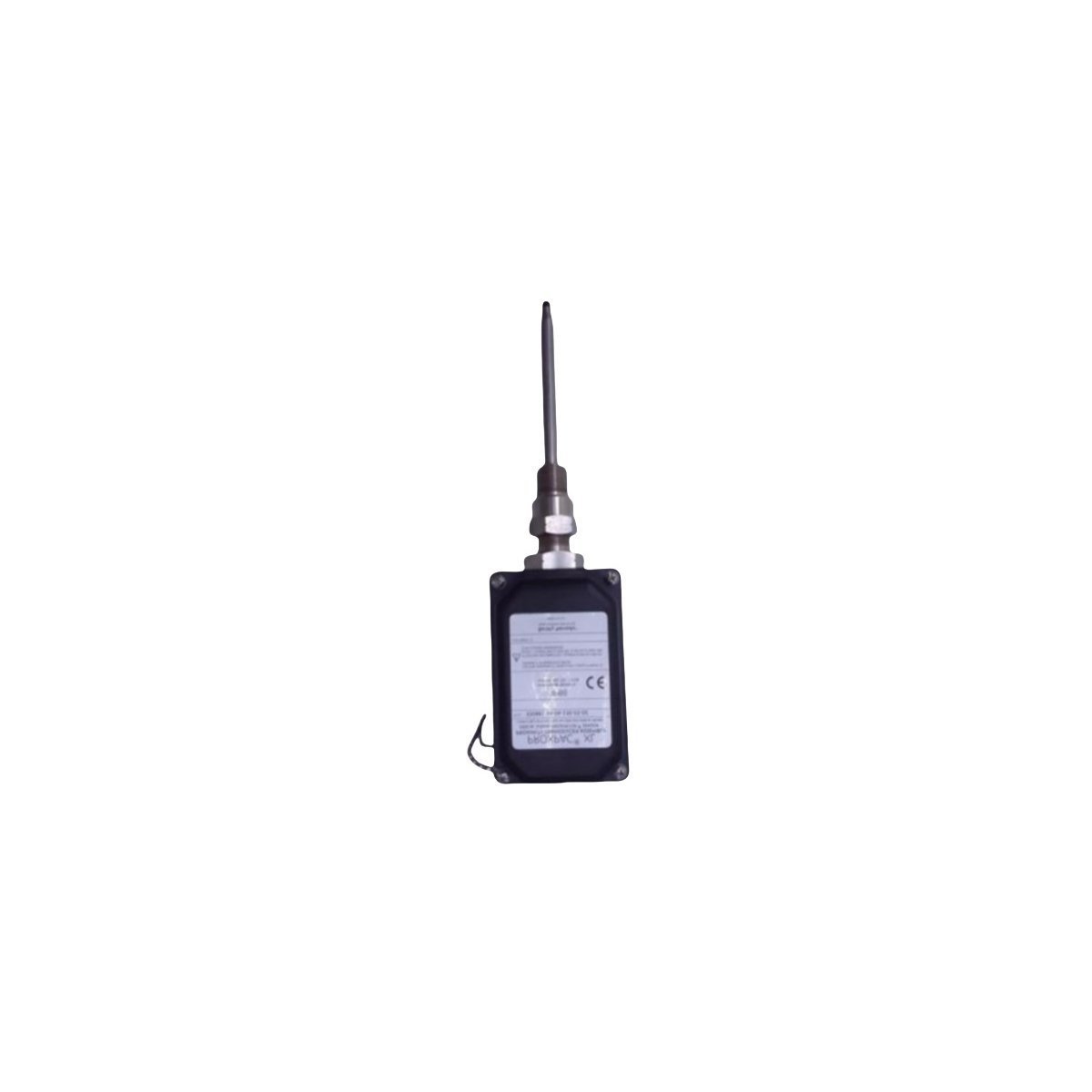

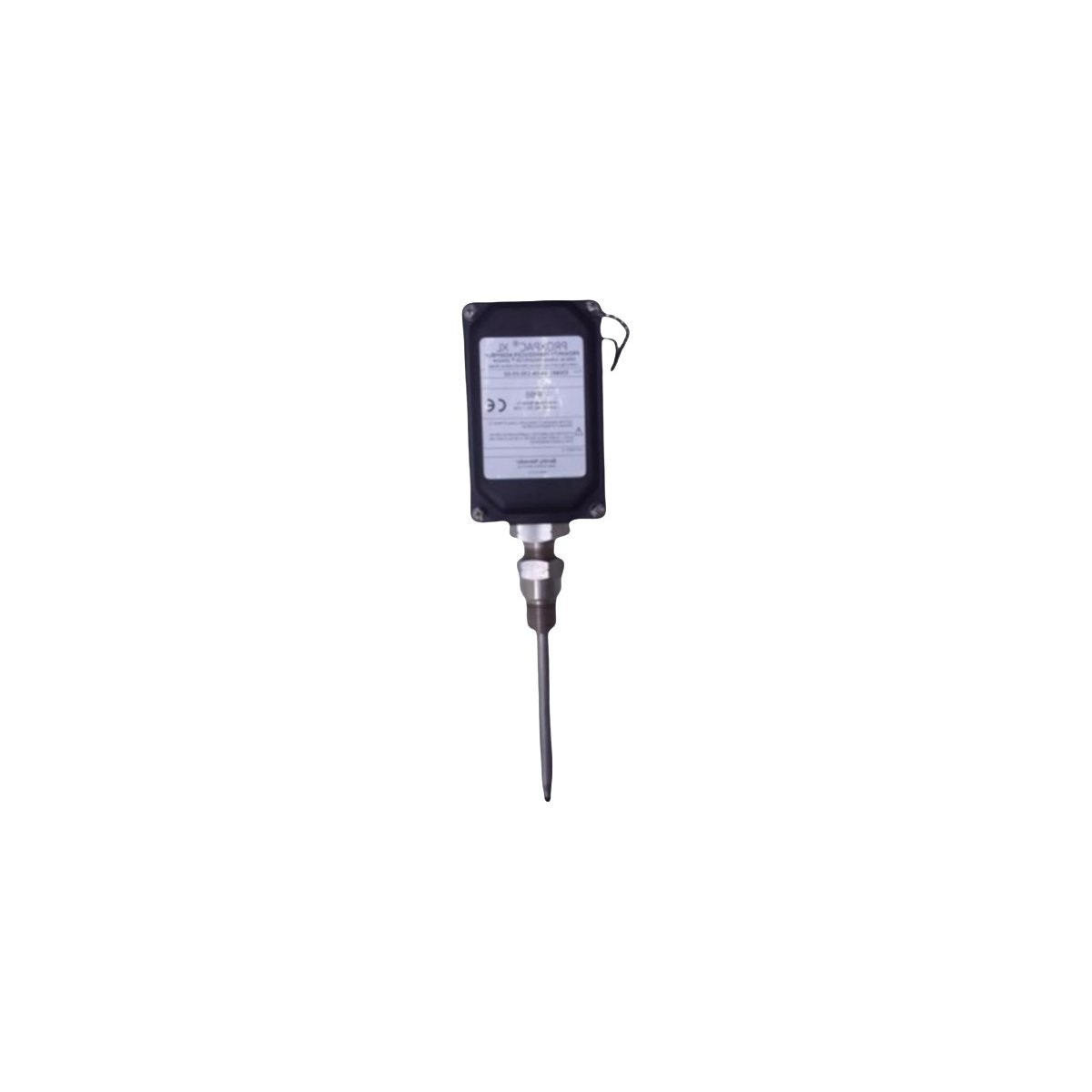

El Bently Nevada 330881-28-05-090-00-02 PROXPAC XL representa una sofisticada integración de la sonda de proximidad de 8 mm 3300 XL líder en la industria y el sensor Proximitor en una única carcasa reforzada. Este conjunto elimina la necesidad de cables de extensión separados y montajes externos de Proximitor, reduciendo drásticamente la complejidad de la instalación en entornos de maquinaria de alta densidad. Sobresale en la monitorización de la vibración radial y la posición axial en turbinas, bombas y ventiladores más pequeños donde el espacio es escaso, pero la protección de maquinaria de alta precisión es innegociable.

Al alojar la electrónica directamente dentro del montaje de la sonda, el PROXPAC XL minimiza la degradación de la señal y simplifica la interfaz con los racks Bently Nevada 3500 o los controladores DCS locales. Este diseño "todo en uno" proporciona la misma precisión de factor de escala de 200 mV/mil que los sistemas estándar, a la vez que ofrece una protección mecánica mejorada contra el aceite, la humedad y el impacto físico. Se erige como un activo crítico para los ingenieros de fiabilidad que buscan optimizar su huella de Instrumentación de Supervisión de Turbinas (TSI) sin comprometer la integridad de los datos.

Matriz de hardware y decodificación de sufijos

La configuración específica de esta unidad PROXPAC XL se define por sus sufijos alfanuméricos, adaptados para un ajuste mecánico preciso:

330881 [Serie del modelo]

Ensamblaje de transductor PROXPAC XL que utiliza tecnología de sensor 3300 XL de 8 mm.

-28 [Rosca de la caja de la sonda]

Especifica un patrón de rosca 3/8-24 UNF para la caja de la sonda, lo que garantiza la compatibilidad con los puertos de montaje industriales estándar de América del Norte.

-05 [Longitud sin rosca]

Define una porción sin rosca de 0.5 pulgadas de la caja de la sonda. Esto proporciona el espacio libre necesario para carcasas de máquinas de pared gruesa mientras se mantiene la rigidez estructural.

-090 [Longitud total de la caja]

Indica una longitud total de la caja de 9.0 pulgadas. Esta dimensión permite que la punta de la sonda alcance objetivos de eje profundamente asentados a través de complejos pedestales de rodamientos.

-00 [Opción de blindaje/montaje]

Configuración de montaje estándar sin blindaje flexible especializado, optimizada para su instalación dentro de sistemas de conductos rígidos.

-02 [Aprobación de la agencia]

Certificación completa ATEX/IECEx/CSA para despliegue en áreas peligrosas. Esto permite que la unidad opere de forma segura en entornos de Zona 0, 1 o 2 cuando se utiliza con las barreras de seguridad intrínseca adecuadas.

Especificaciones Operacionales

Consejos para la puesta en marcha en campo

El espaciado mecánico adecuado es fundamental para la precisión del PROXPAC XL. Los ingenieros deben utilizar un multímetro digital para medir la tensión de espaciado entre los terminales 'SIG' y 'COM'. Una lectura de -10.0 VCC generalmente sitúa la sonda en el punto medio de su rango lineal, proporcionando un margen igual para excursiones de vibración tanto positivas como negativas.

La conexión a tierra es fundamental: la carcasa del PROXPAC XL debe estar aislada eléctricamente de la carcasa de la máquina para evitar bucles de tierra que introduzcan ruido en la señal de vibración. Utilice las arandelas de aislamiento provistas y asegúrese de que el blindaje interno termine solo en el rack de monitorización. Para instalaciones en áreas peligrosas, verifique siempre que los parámetros de la barrera (Uo, Io, Po) coincidan con los parámetros de la entidad enumerados en los certificados de Bently Nevada.

Beneficios de ingeniería avanzada

El PROXPAC XL proporciona un puente perfecto a las infraestructuras DCS existentes, como Honeywell Experion PKS, a través de su salida analógica de alta fidelidad. Su diseño integrado reduce significativamente las relaciones "señal-ruido" al acortar la trayectoria de alta impedancia entre la bobina de la sonda y el circuito del Proximitor.

Esta unidad está específicamente endurecida contra la "deriva térmica", manteniendo un voltaje de espacio de CC estable incluso cuando las temperaturas de la superficie de la máquina fluctúan durante los ciclos de arranque. Esta estabilidad es vital para las mediciones de empuje axial, donde la expansión térmica podría malinterpretarse como movimiento del eje, provocando un disparo falso de la máquina.

Gestión de cumplimiento y logística

Nos aseguramos de que su hardware de protección crítica se entregue con el máximo cuidado industrial:

Velocidad de envío: Se envía en un plazo de 3 a 5 días una vez finalizado el pago, utilizando flete aéreo prioritario a través de DHL, FEDEX o UPS.

Cumplimiento global: Se proporciona documentación completa de exportación, incluidos Certificados de Origen e informes de calibración de fábrica.

Manejo de protección: Cada unidad PROXPAC se sella al vacío en un embalaje industrial antiestático y se apoya en insertos amortiguadores moldeados a medida para garantizar que las cerámicas internas permanezcan intactas durante el tránsito global.

Preguntas frecuentes sobre validación técnica

P1: ¿Puedo reemplazar la sonda interna si la punta está dañada?

R1: El PROXPAC XL está diseñado como un conjunto integrado para garantizar la precisión calibrada de fábrica. Aunque algunos componentes son reparables, Bently Nevada recomienda reemplazar el conjunto o devolverlo a un centro autorizado para mantener la tolerancia de ±5 % del Factor de Escala Incremental (ISF).

P2: ¿La aprobación -02 cubre entornos de polvo y gas?

R2: Sí, el sufijo -02 proporciona aprobaciones completas de múltiples agencias para atmósferas de gas explosivo (Grupo IIC) y polvo combustible (Grupo IIIC), lo que lo hace adecuado tanto para plantas químicas como para molinos.

P3: ¿Cómo maneja el PROXPAC XL la distancia de transmisión de la señal?

R3: Dado que el Proximitor está integrado, la salida es una señal de voltaje de baja impedancia. Esto permite tendidos de cable de hasta 305 metros (1,000 pies) entre el PROXPAC XL y el rack 3500 sin una atenuación significativa de la señal, siempre que se utilice un cableado de par trenzado blindado de alta calidad.
