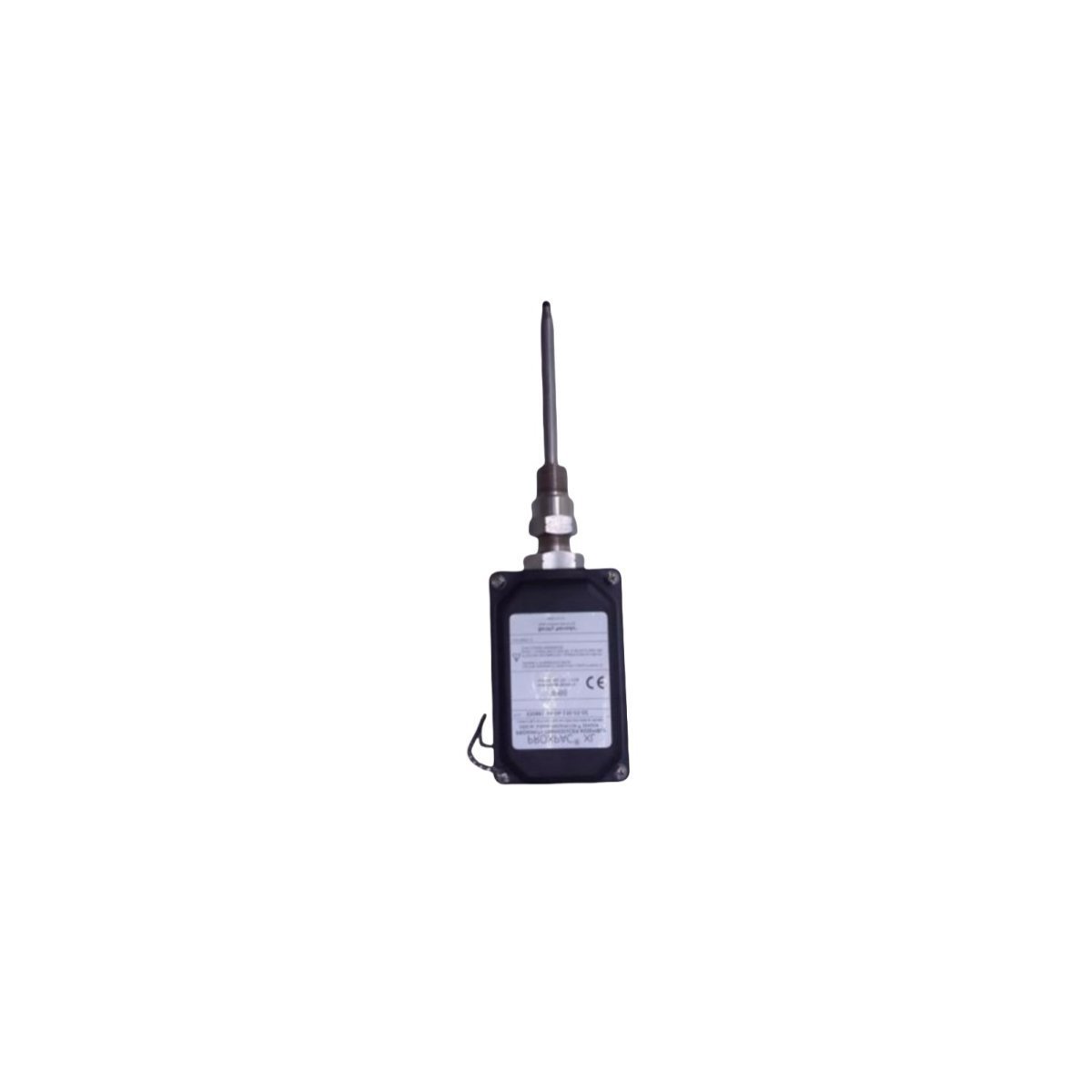

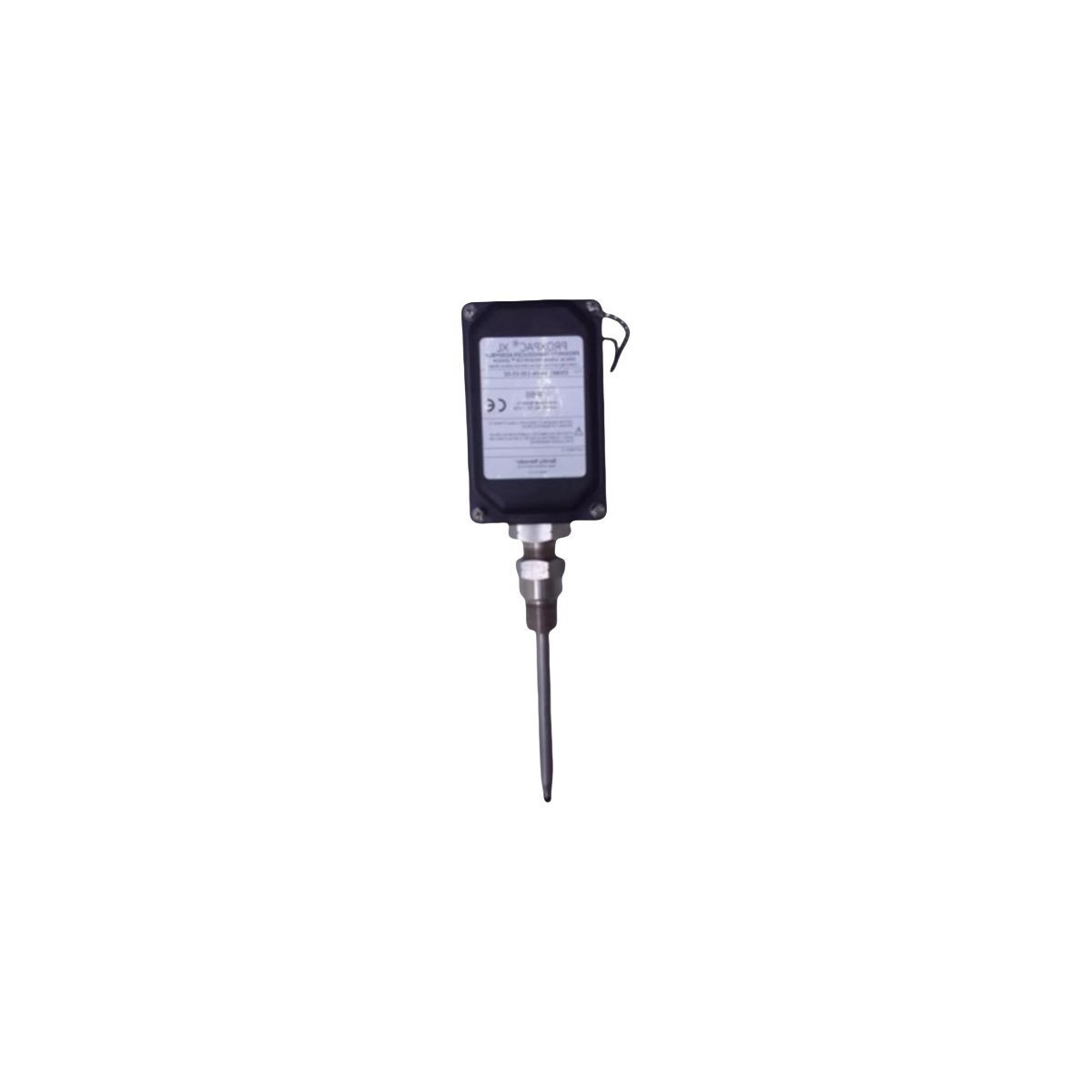

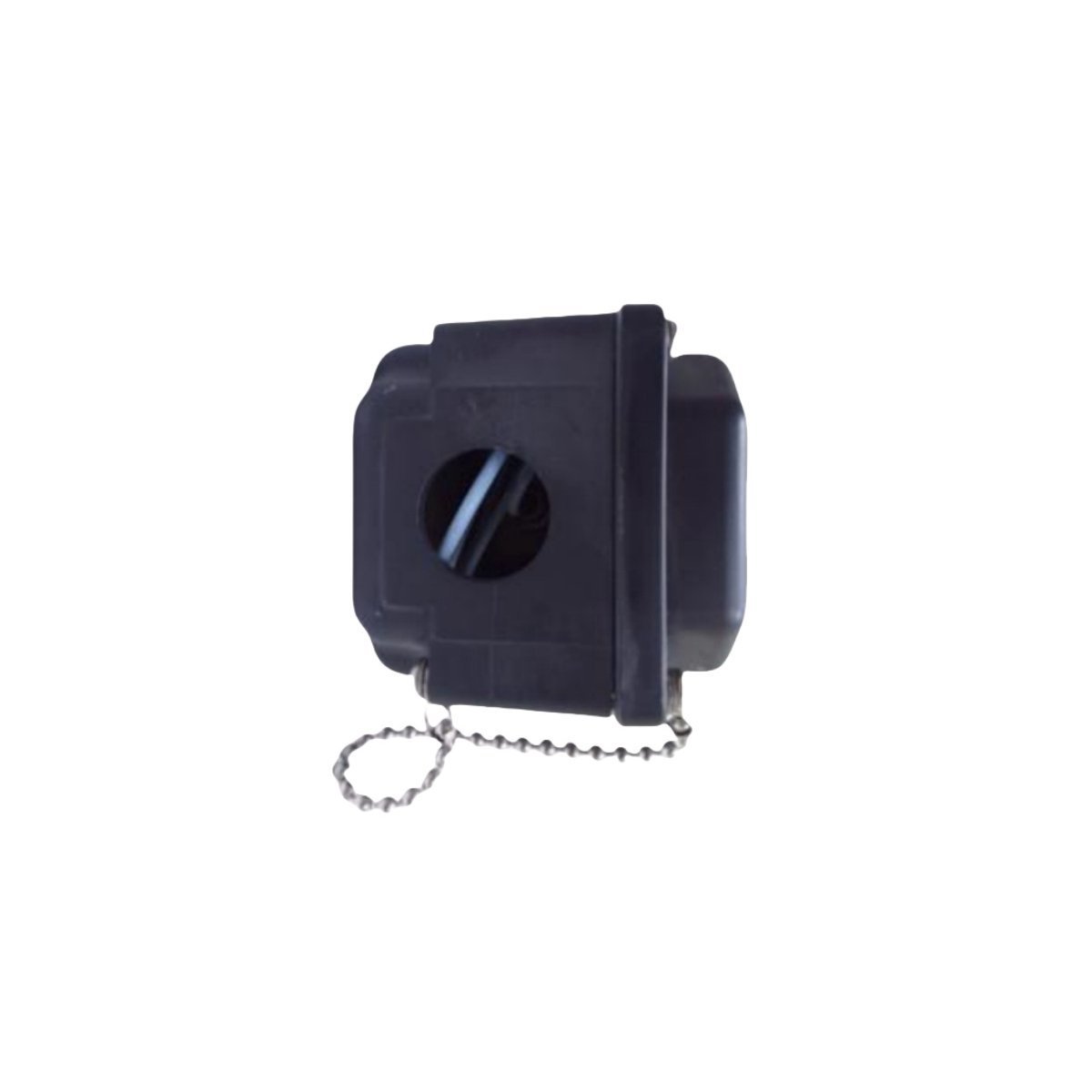

El Bently Nevada 330881-28-00-125-07-02, también catalogado como el 330881 transductor de proximidad PROXPAC XL, funciona como un componente de hardware dedicado para la detección integrada de desplazamiento por corrientes de Foucault y el acondicionamiento de señales dentro de las plataformas de monitoreo de turbinas (TSI).

Desglose de Sufijos y Matriz de Modelos

El 330881-28-00-125-07-02 sigue la nomenclatura estándar de configuración del sistema PROXPAC XL:

• 330881: Transductor de proximidad integrado PROXPAC XL.

• 28: Especificación de diámetro/rosca de la sonda.

• 00: Longitud sin rosca (0 mm).

• 125: Longitud total de la carcasa (125 mm).

• 07: Longitud total del sistema (7.0 metros).

• 02: Aprobación de agencia y opción de accesorio.

Especificaciones de Hardware

Características de Monitoreo Mecánico

El sistema PROXPAC XL integra la sonda y la electrónica del Proximitor, lo que requiere una escala precisa de la sonda de corrientes de Foucault para garantizar una salida lineal. Durante la configuración, la validación del voltaje de holgura es obligatoria; se requiere un objetivo de -10 VCC en la entrada del monitor para centrar el transductor en su región de operación lineal. El diseño interno presenta circuitos de supresión de diafonía para evitar el ruido de la señal en conjuntos de sensores de alta densidad. Esta integración es compatible con el monitoreo de la dinámica del rotor, la posición de la línea central del eje y la detección de vibración radial donde se requiere un cableado simplificado y una complejidad de instalación reducida.

Información de Pedido

• Un (1) transductor PROXPAC XL 330881-28-00-125-07-02.

• Hardware de montaje (tuercas y arandelas de seguridad).

• Hoja de instrucciones de instalación y cumplimiento técnico.

• Nota: Se requiere una fuente de alimentación estable de -24 VCC para la precisión de la señal.

Pautas de Instalación en Campo

• Interfaz Mecánica: Monte el transductor a través de la caja de la máquina; utilice un soporte rígido para evitar que la resonancia mecánica afecte los datos de vibración.

• Ajuste de Holgura: Utilice un micrómetro de profundidad para establecer la holgura mecánica; verifique el voltaje de salida en el terminal de señal (Objetivo: -10 VCC).

• Cableado: Instale el cableado en conductos blindados o bandejas de cables; mantenga la separación física de las líneas de CA de alto voltaje para evitar el ruido eléctrico inducido.

• Conexión a Tierra: Establezca una conexión a tierra de máquina de baja impedancia para la carcasa del transductor para asegurar un blindaje efectivo de los circuitos de señal internos.

• Gestión de Roscas: Aplique el par a las contratuercas según lo especificado; verifique que las arandelas de seguridad estén instaladas correctamente para evitar que se aflojen debido a la vibración armónica inducida por la máquina.

Preguntas Frecuentes

• ¿Cuál es el principal beneficio del diseño integrado PROXPAC XL?

  La integración elimina la necesidad de cables de extensión externos separados y el montaje remoto del Proximitor, lo que reduce la huella de instalación y la complejidad del cableado.

• ¿Este transductor requiere un Proximitor externo?

  No. La electrónica del Proximitor está integrada permanentemente dentro de la carcasa del transductor, lo que permite una ruta de señal directa al sistema de monitoreo.

• ¿Cuál es el voltaje de holgura objetivo para este modelo?

  La holgura de funcionamiento nominal se centra en -10 VCC, lo que asegura que el transductor funcione dentro de su rango de detección lineal especificado para la medición de vibración.

• ¿La longitud del sistema de 7.0 metros es ajustable en campo?

  No. El sistema se calibra como una sola unidad en fábrica para la longitud de 7.0 metros; cualquier modificación invalidará la calibración.

• ¿Puedo reemplazar la sonda interna si está dañada?

  No. El PROXPAC XL es una unidad integrada sellada de fábrica; la falla de cualquier componente requiere el reemplazo de todo el conjunto del transductor.

• ¿Cómo se verifica el estado operativo?

  El estado se verifica monitoreando el voltaje de salida de CC; las desviaciones o derivas del voltaje de holgura nominal de -10 VCC pueden indicar una falla de la sonda o electrónica.

• ¿Este transductor está clasificado para instalación en áreas peligrosas?

  La unidad cuenta con aprobaciones específicas de agencias; verifique que el sufijo "02" y las clasificaciones del sistema se ajusten a los requisitos de clasificación de áreas peligrosas de su sitio.

• ¿Este transductor requiere un material objetivo específico?

  Sí. La calibración de fábrica se basa en acero 4140. El uso de otros materiales de eje requiere un ajuste del factor de escala para mantener la precisión de la medición.
