Descripción general del producto

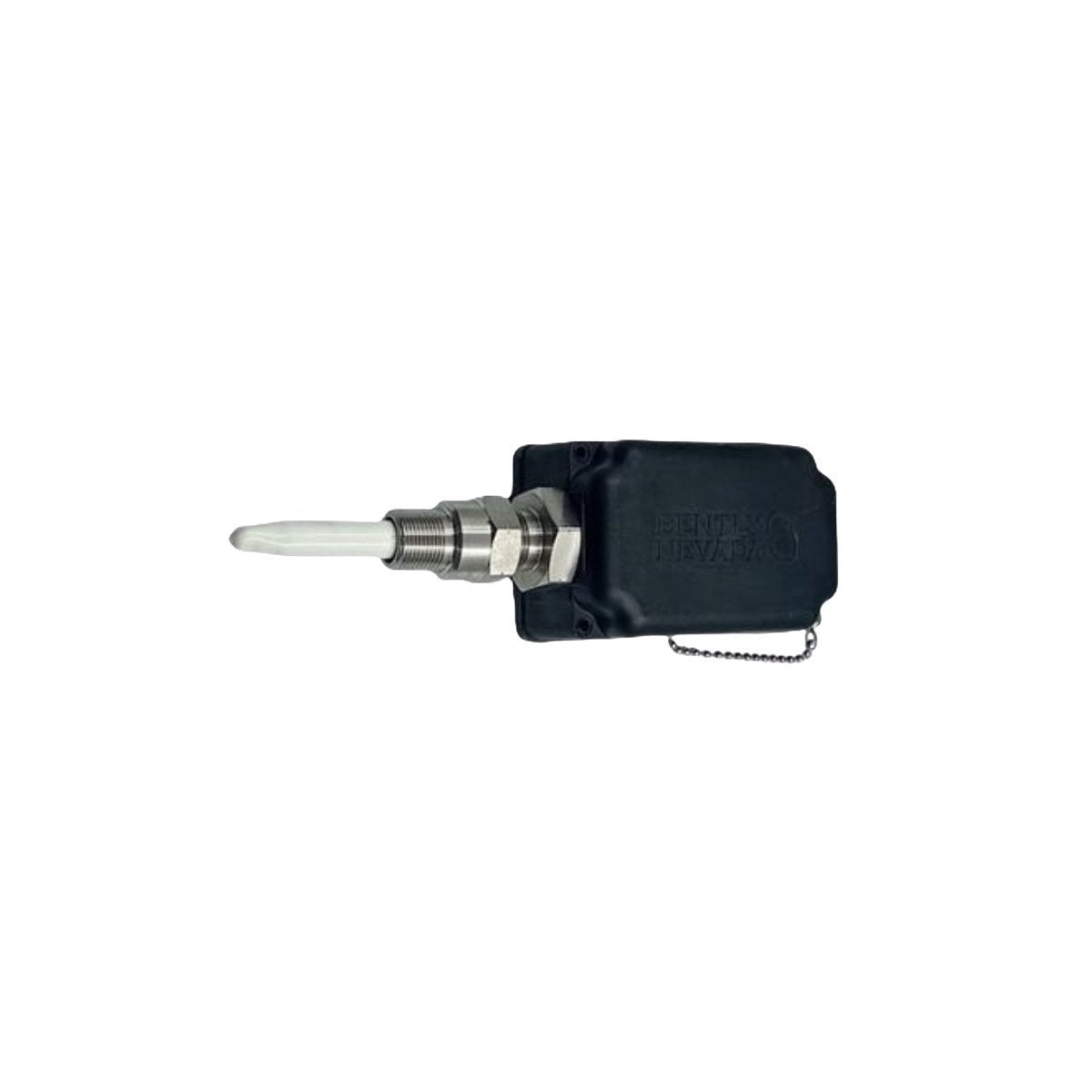

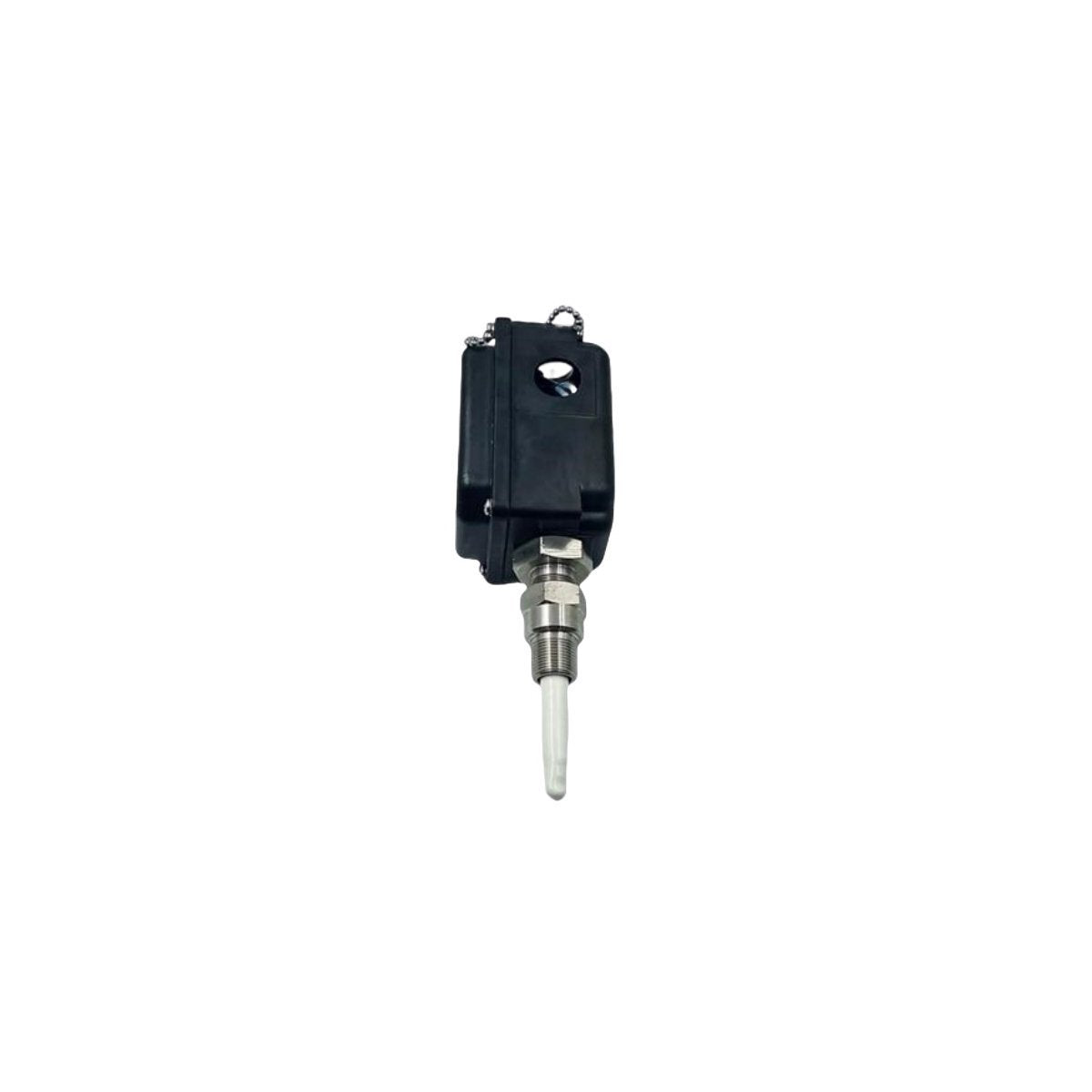

El Bently Nevada 330800-16-15-020-01-02 PROXPAC XL representa una solución integrada de primera clase para la monitorización de vibraciones en maquinaria rotativa de alto riesgo. Este conjunto combina una sonda de proximidad 3300 XL de 8 mm y un sensor Proximitor en una carcasa industrial única y robusta. Diseñado específicamente para activos críticos como turbinas de vapor, compresores axiales y bombas grandes, el PROXPAC XL elimina la necesidad de montar el Proximitor externamente, reduciendo significativamente la complejidad de la instalación y los costos de cableado. Destaca en la captura de datos de vibración del eje y posición axial en tiempo real, proporcionando la retroalimentación analógica precisa necesaria para los sistemas de instrumentación de supervisión de turbinas (TSI) y de apagado de emergencia (ESD). Su diseño robusto garantiza la integridad de la señal a largo plazo incluso en los entornos industriales más corrosivos y de alta vibración.

Configuración del sistema y lógica de sufijos

Mapeo de parámetros especializados 330800

La cadena de sufijos 330800-16-15-020-01-02 define la arquitectura mecánica y eléctrica precisa de esta unidad integrada:

Opción de sonda y acoplamiento (-16)

El sufijo 16 especifica una sonda de montaje inverso 3300 XL de 8 mm con roscas 3/8-24 UNF, lo que garantiza una medición de alta sensibilidad y estabilidad mecánica dentro del conjunto interno.

Opción de adaptador de espaciado (-15)

La designación 15 indica la inclusión de un adaptador de espaciado de 1.5 pulgadas. Esto permite montar la carcasa a una distancia segura de la carcasa de la máquina mientras se mantiene el alcance necesario de la sonda.

Profundidad de penetración de la sonda (-020)

El código 020 significa una profundidad de penetración de la sonda de 2.0 pulgadas. Esto permite que la punta de la sonda alcance la superficie objetivo con precisión a través del espaciador y la pared de la máquina para una respuesta de señal optimizada.

Opción de rosca de montaje (-01)

El sufijo 01 define la rosca de montaje como 1/2-14 NPT, proporcionando una interfaz estándar y segura para los sistemas de conductos industriales de América del Norte y globales.

Aprobación de la agencia (-02)

El código 02 representa aprobaciones de múltiples agencias, incluidas las certificaciones CSA, ATEX e IECEx. Esto permite una operación segura en entornos peligrosos categorizados como Clase I, División 1 o Zona 0/1.

Especificaciones operativas principales

Protocolo de instalación mecánica

La puesta en marcha exitosa del conjunto 330800 exige un ajuste preciso. Los ingenieros deben buscar un voltaje de espacio libre en reposo de -10 VCC en la salida de señal, lo que significa el punto medio del rango lineal de 80 milésimas de pulgada. Use un multímetro digital para verificar este voltaje durante el proceso de roscado mecánico antes de apretar las contratuercas. Asegúrese de que todas las entradas de conductos estén selladas con un sellador de roscas con clasificación NPT adecuado para mantener la clasificación IP66. Para instalaciones en áreas peligrosas, verifique que la lengüeta de conexión a tierra de la carcasa PROXPAC esté conectada a una conexión a tierra de baja impedancia de la planta para mitigar la interferencia EMI/RFI y garantizar el cumplimiento de la seguridad intrínseca.

Activos de rendimiento e integración

La carcasa PROXPAC XL está fundida en aluminio con bajo contenido de cobre, lo que proporciona una resistencia superior a la niebla salina y la corrosión atmosférica. Su diseño integrado sirve como una solución de vibración "plug-and-play" que cierra la brecha entre los sensores de campo y los sistemas DCS de sala de control como Honeywell Experion o Siemens PCS7. Al alojar el acondicionador de señal (Proximitor) directamente en el punto de medición, el sistema minimiza los riesgos asociados con el daño del cable coaxial y la atenuación de la señal. Este conjunto es la opción preferida de la industria para modernizar maquinaria antigua con capacidades de monitoreo modernas y de alta fidelidad sin la necesidad de modificaciones estructurales extensas.

Estándares de envío y cumplimiento

Ofrecemos logística especializada para instrumentación crítica para garantizar que se preserve la calibración a nivel de fábrica.

Programa de entrega: 2-7 días después de finalizado el pago, con seguimiento en tiempo real.

Selección de transportista: Tránsito global profesional a través de DHL, FEDEX o UPS.

Embalaje industrial: Cada unidad se envía en bolsas antiestáticas selladas de fábrica originales. Utilizamos cajas de envío reforzadas de doble pared con insertos de espuma de alta densidad moldeados a medida para proteger la punta interna de la sonda y los enlaces coaxiales durante el transporte internacional.

Preguntas frecuentes sobre soporte técnico

P1: ¿Puedo reemplazar la sonda interna si se daña?

R1: Sí. El conjunto 330800 permite reemplazar la sonda interna de montaje inverso 3300 XL. Sin embargo, debe asegurarse de que la longitud de la sonda de reemplazo y la profundidad de penetración coincidan exactamente con la configuración del sufijo original.

P2: ¿Cuál es el beneficio del adaptador de espaciado -15?

R2: El adaptador de espaciado proporciona aislamiento térmico entre la carcasa de la máquina y el sensor Proximitor interno, protegiendo los componentes electrónicos de las carcasas de cojinetes de alta temperatura mientras permite que la sonda alcance el eje.

P3: ¿Este conjunto es compatible con un sistema de 5 metros?

R3: No. El 330800 PROXPAC XL está diseñado como un sistema eléctrico total de 9 metros. El uso de cables de extensión o sondas diseñadas para un sistema de 5 metros causará errores de calibración significativos y una salida no lineal.
