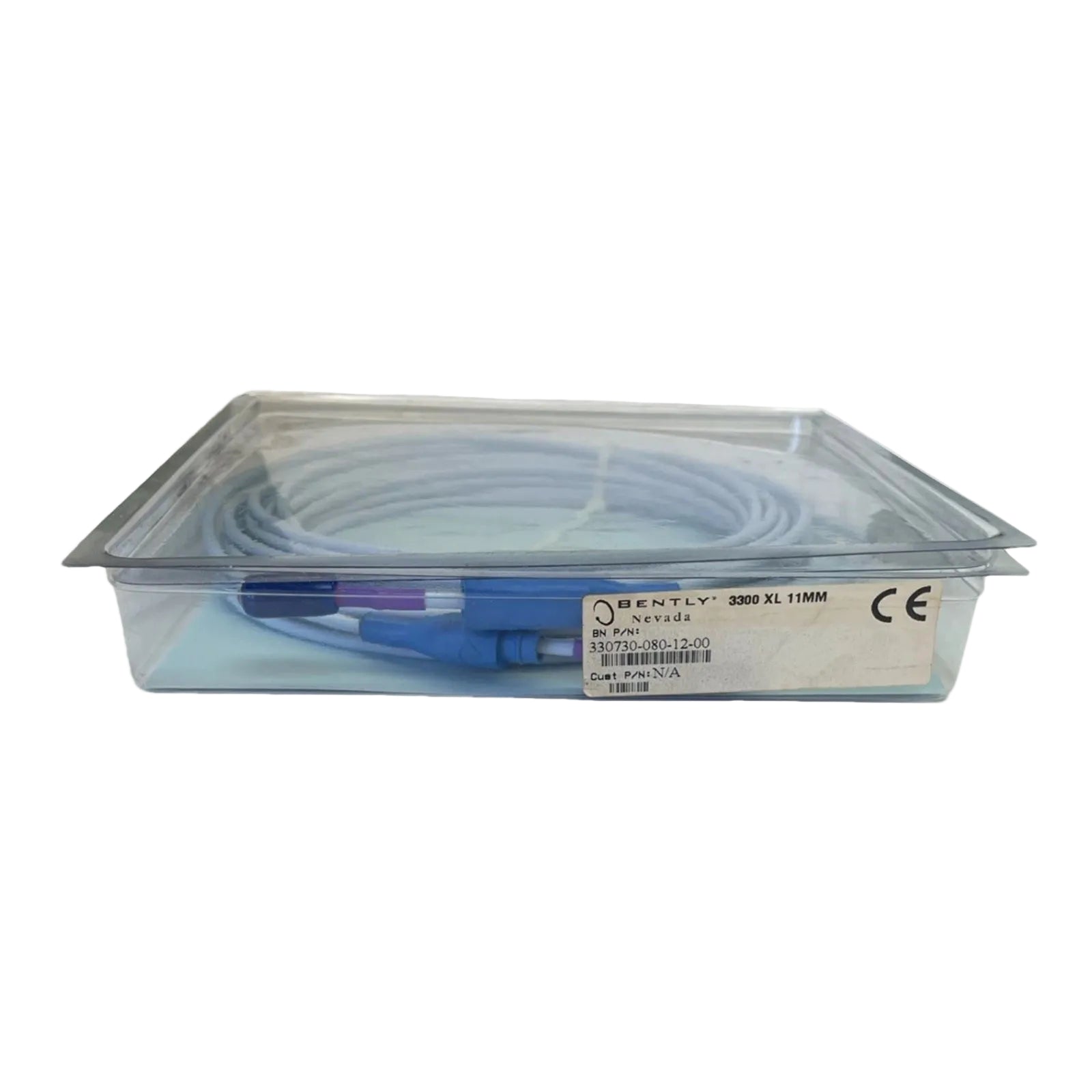

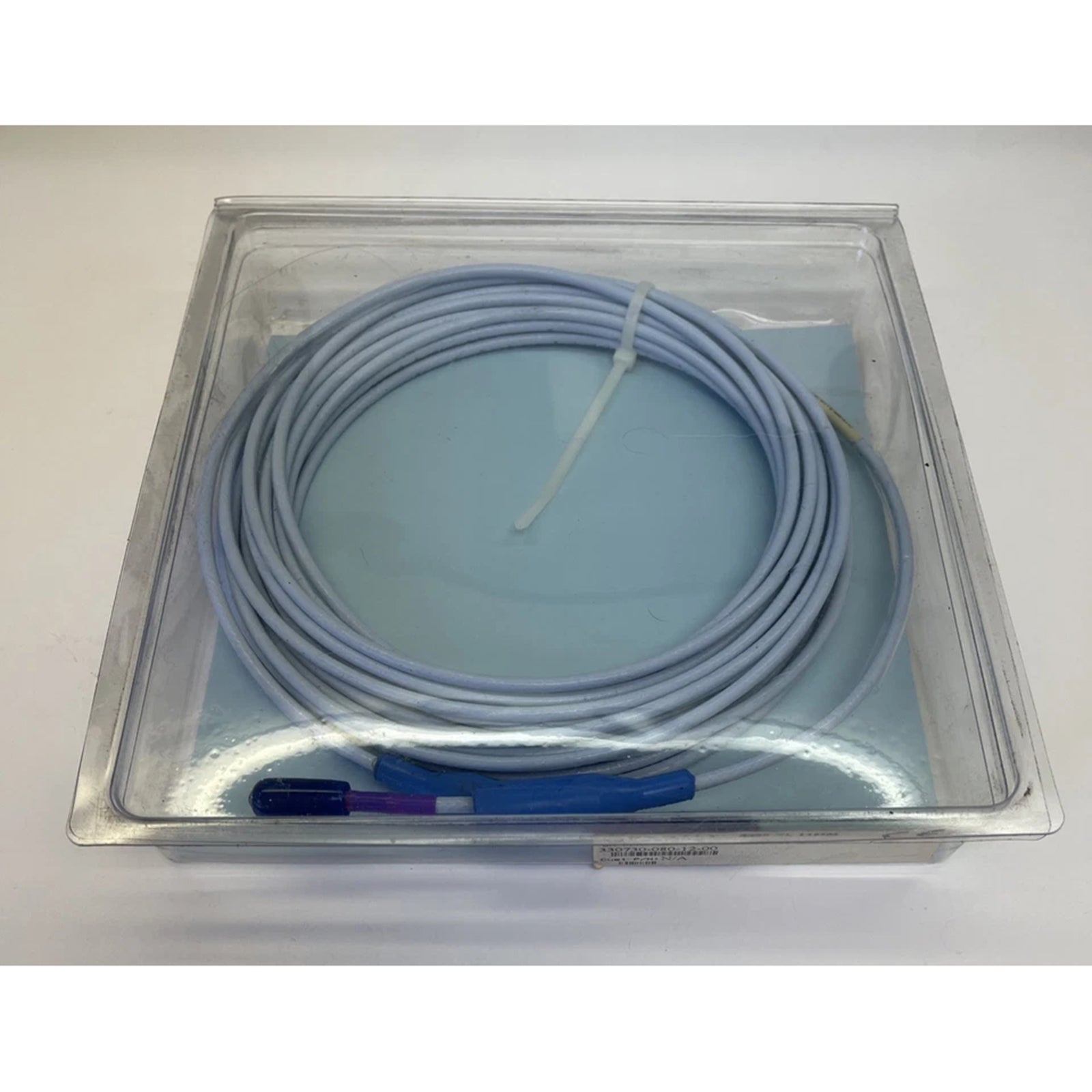

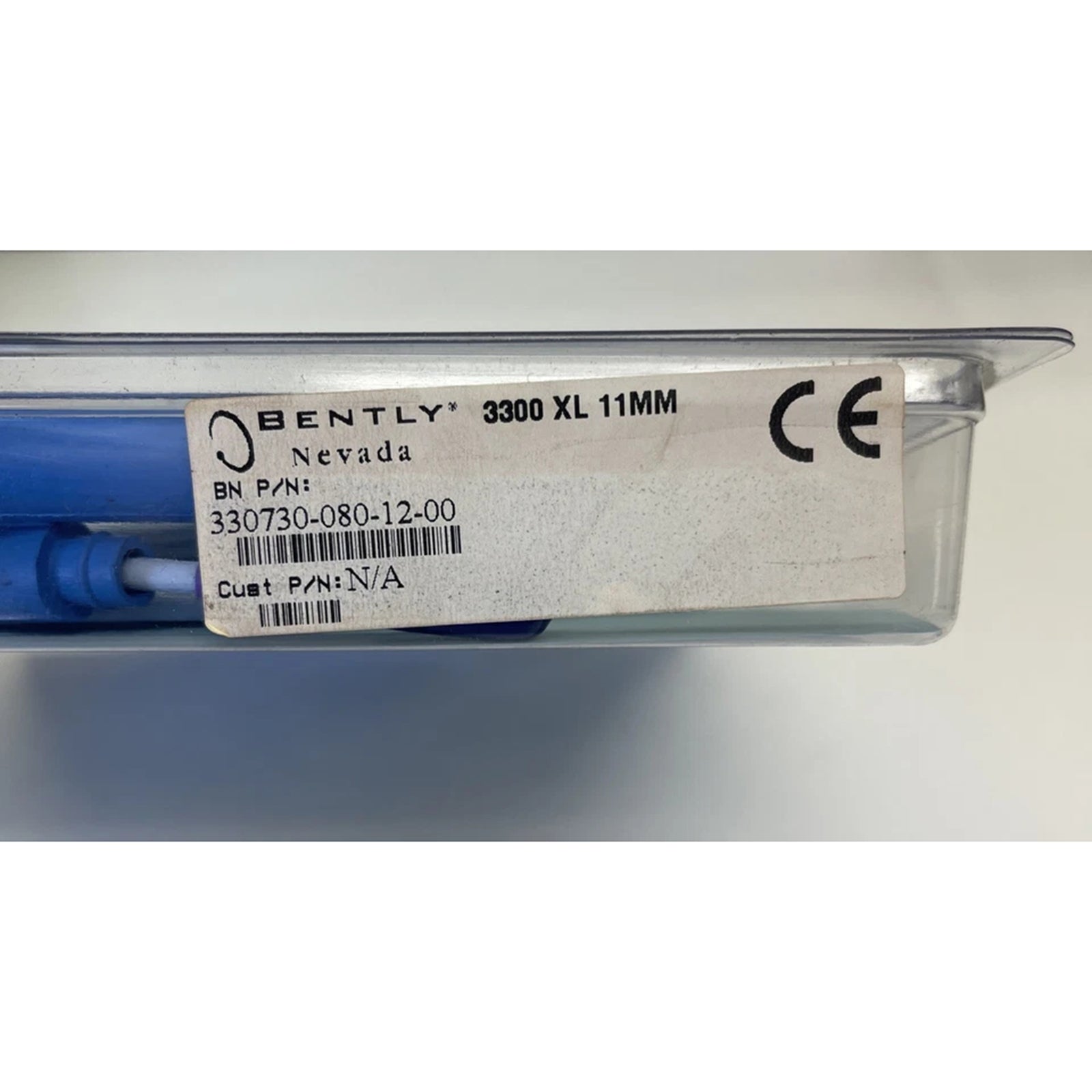

El Bently Nevada 330730-080-12-00, también catalogado como el cable de extensión de 11mm 330730, funciona como un componente de hardware dedicado para transmitir señales de RF de alta frecuencia entre una sonda de proximidad de corrientes de Foucault y una carcasa de sensor dentro de las plataformas del sistema de transductor de proximidad 3300XL.

Parámetros físicos y eléctricos

Señal de corriente de Foucault y escalado del transductor

El cable 330730-080-12-00 mantiene una coincidencia precisa de la impedancia eléctrica para estabilizar el escalado de la sonda de corriente de Foucault en distancias largas. Asegura que el sistema transductor general 3300XL de 11 mm genere un factor de escala lineal de 3.94 V/mm (100 mV/mil) cuando los objetivos se encuentran dentro del rango lineal designado. La inclusión de la opción de cable FluidLoc evita que la humedad y los fluidos del proceso se filtren a través del interior del cable, eliminando la atenuación de la señal y mitigando los problemas de supresión de diafonía entre canales de monitoreo de máquinas adyacentes. Esta integridad estructural evita la deriva en los objetivos de validación del voltaje de holgura de referencia durante eventos de dinámica de rotor de alta amplitud.

Preguntas frecuentes de ingeniería técnica

P: ¿Cuál es el propósito principal de la opción de cable FluidLoc en este modelo?

R: La opción FluidLoc cuenta con un mecanismo de sellado interno que bloquea la migración de fluidos, aceites y gases a través del interior del cable, asegurando la integridad de la señal en entornos hostiles.

P: ¿Cómo afecta este cable de extensión a la calibración del sistema?

R: Este cable está ajustado específicamente para el sistema de proximidad 3300XL de 11 mm. Alterar la longitud física del cable o mezclarlo con componentes del sistema de 5 mm/8 mm distorsionará la impedancia, lo que provocará lecturas de voltaje de holgura falsas y violará la calibración del factor de escala de 3.94 V/mm.

P: ¿El protector de conector integrado afecta la holgura física durante el tendido?

R: Sí, el protector de conector integrado añade un diámetro exterior reforzado al punto de conexión, lo que requiere un dimensionamiento adecuado del conducto o consideraciones de holgura durante la instalación de paso.

Directrices de instalación en campo

• Radio de curvatura mínimo: No exceda el radio de curvatura mínimo admisible de 25.4 mm (1.0 pulgada) durante el tendido para evitar la deformación dieléctrica coaxial interna.
• Toma de tierra del blindaje: Asegúrese de que el blindaje del cable de extensión se aísle limpiamente de la toma de tierra estructural de la máquina. El blindaje debe conectarse a tierra estrictamente en el bloque de terminales de la carcasa del sensor Proximitor.
• Par del conector: Apriete los conectores coaxiales con los dedos y luego use herramientas especializadas para aplicar el par especificado por el fabricante. No use alicates estándar, ya que pueden deformar los pines chapados en oro.
• Aislamiento del conducto: Tienda el cable de extensión a través de canales de conductos dedicados y aislados para evitar la interferencia electromagnética de las líneas de alimentación de motores o generadores de alto voltaje.

Lista de verificación de componentes de cumplimiento

• 1 x Cable de extensión coaxial Bently Nevada 330730-080-12-00
• 1 x Kit protector de conector integrado
• 1 x Folleto de instalación del producto

Ejecución logística y de envío

Tiempo de entrega: 3-5 días hábiles una vez finalizado el pago a través de las redes express de DHL/FEDEX/UPS. Todas las unidades se procesan y envían de forma segura dentro de un embalaje industrial antiestático especializado para evitar la degradación por descarga electrostática (ESD) durante el transporte global.
