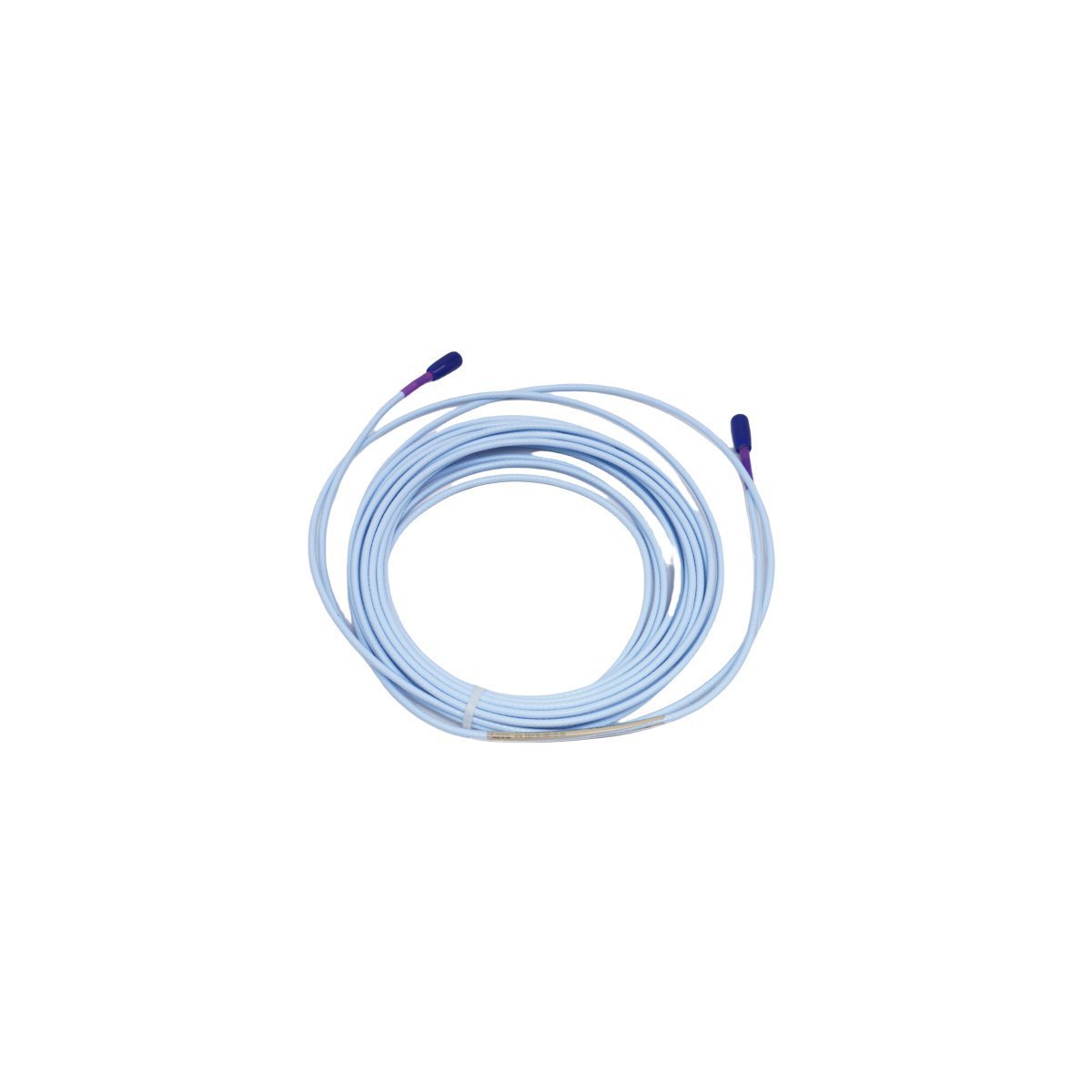

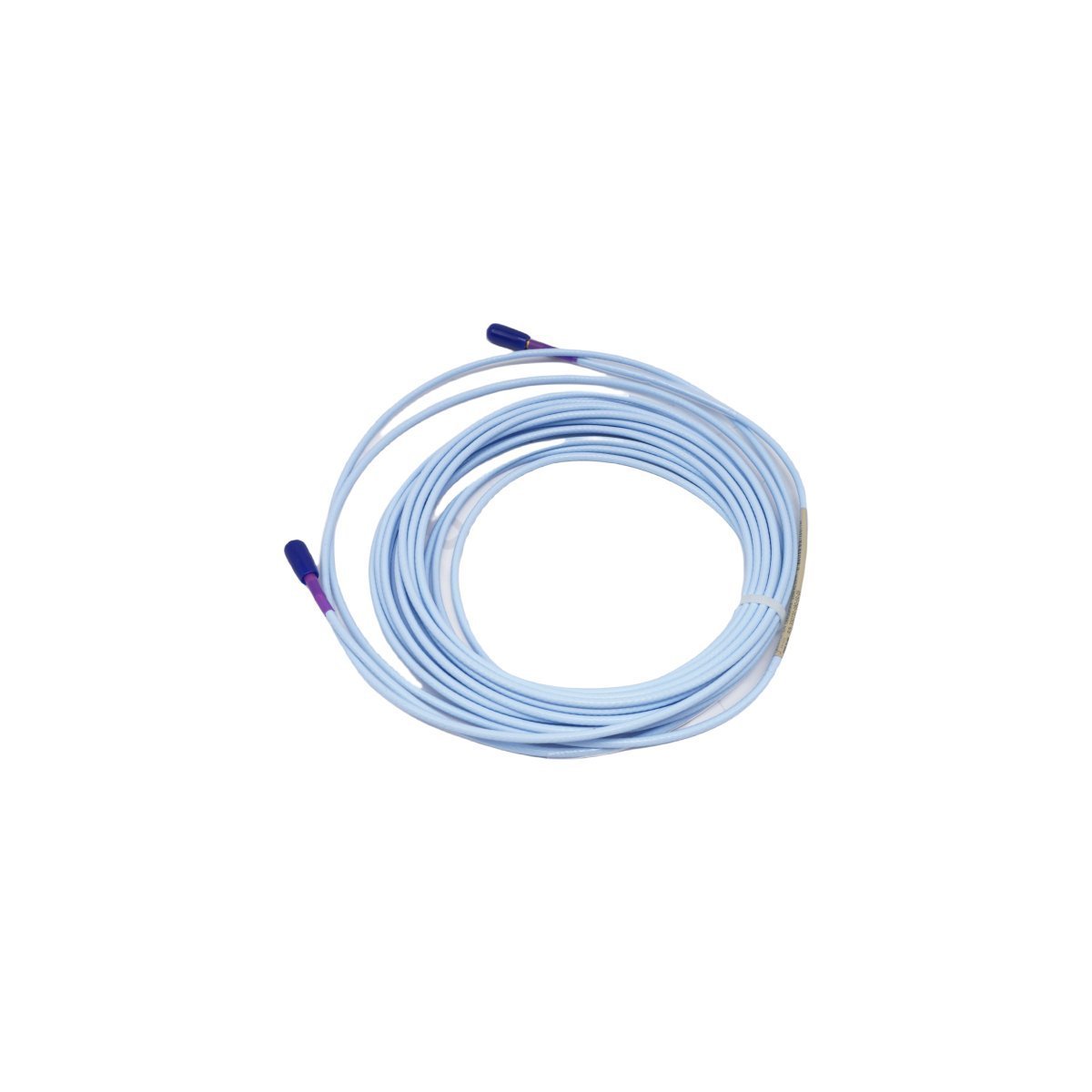

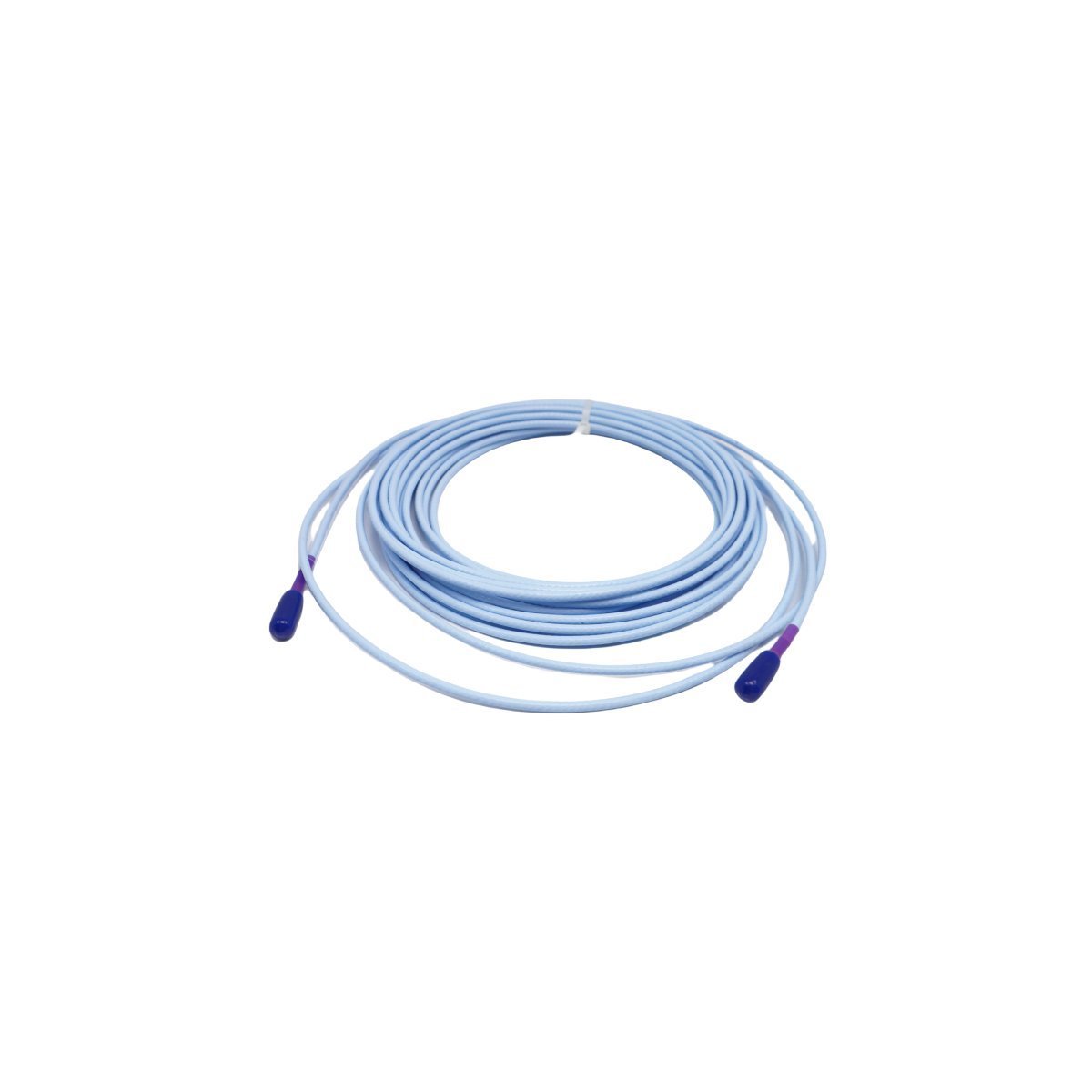

Configurado para la transmisión de señales de alta frecuencia en los sistemas de monitoreo 3300 XL, el Bently Nevada 330730-080-00-00 (Cable de extensión 330730-080-00-00) proporciona una continuidad eléctrica física directa entre la sonda de proximidad y el sensor Proximitor.

Descomposición del sufijo del modelo

El número de pieza 330730-080-00-00 indica la siguiente configuración de hardware:

• 330730: Conjunto de cable de extensión 3300 XL.

• 080: Requisito de longitud total del sistema de 8,0 metros.

• 00: Conjunto de conector estándar.

• 00: Sin opciones de aprobación de agencia.

Especificaciones del hardware

Dinámica del rotor e integridad de la señal

La precisión del sistema 3300 XL depende de mantener una trayectoria de impedancia precisa de 75 ohmios en todo el bucle del transductor. La integridad de la señal es fundamental para el monitoreo de la dinámica del rotor; por lo tanto, el cable debe permanecer libre de empalmes o dobleces abruptos que puedan causar reflexiones. La escala de la sonda de corriente de Foucault se ve directamente afectada por la longitud total del cable, que debe calibrarse junto con el sensor Proximitor. La supresión de la diafonía se mantiene a través del blindaje coaxial integrado, que debe encaminarse correctamente lejos de los conductores de alta corriente para minimizar la interferencia inductiva.

Información para pedidos

• 1 x conjunto de cable de extensión 330730-080-00-00

• 1 x kit de conector ClickLoc

• 1 x tapa protectora del conector

• 1 x documentación de instalación

Pautas de instalación en campo

• Manipulación: No exceda el radio de curvatura mínimo de 25 mm para evitar cambios de impedancia.

• Conexión: Asegúrese de que los conectores ClickLoc estén limpios y completamente asentados a mano; no utilice alicates ni herramientas para apretar.

• Enrutamiento: Utilice conductos blindados siempre que sea posible para reducir la exposición a la interferencia electromagnética (EMI).

• Conexión a tierra: Termine el blindaje del cable en el punto de conexión a tierra del sistema de monitoreo para evitar bucles de tierra que podrían introducir ruido eléctrico.

Preguntas frecuentes

• P: ¿Puedo empalmar este cable si es demasiado largo?

  R: No. El empalme crea discontinuidades de impedancia que distorsionan la señal, lo que resulta en errores en la medición de vibración y los datos de fase.

• P: ¿Cuál es el propósito de la impedancia de 75 ohmios?

  R: Esta impedancia es necesaria para igualar la salida de la sonda y la entrada del sensor Proximitor, asegurando la máxima transferencia de potencia y claridad de la señal.

• P: ¿Es compatible este cable con las sondas heredadas de la serie 3300?

  R: No. Este cable está diseñado específicamente para componentes 3300 XL y no es compatible eléctrica ni mecánicamente con sistemas heredados.

• P: ¿Cómo verifico que el cable funciona correctamente?

  R: Use un multímetro de alta impedancia para verificar la continuidad del conductor central y asegúrese de que el blindaje no esté en cortocircuito con el cable de señal.

• P: ¿Es necesario lubricar el conector?

  R: No. Los lubricantes pueden atraer residuos y degradar el contacto eléctrico; asegúrese de que el conector esté limpio y seco antes de acoplarlo.

• P: ¿Puedo instalar esto en un área de alta vibración?

  R: Sí, pero el cable debe asegurarse con abrazaderas para evitar la fatiga en la unión del conector.

• P: ¿Cuál es el efecto del objetivo de voltaje de brecha de -10 VCC?

  R: Mantener este voltaje de brecha asegura que el Proximitor opere en su rango lineal, lo cual es obligatorio para una detección precisa del desplazamiento.

• P: ¿Cómo afecta la temperatura ambiente al rendimiento?

  R: Los materiales están clasificados para -51 °C a +177 °C, pero evite el estrés mecánico excesivo en la cubierta del cable en el límite de temperatura inferior.
