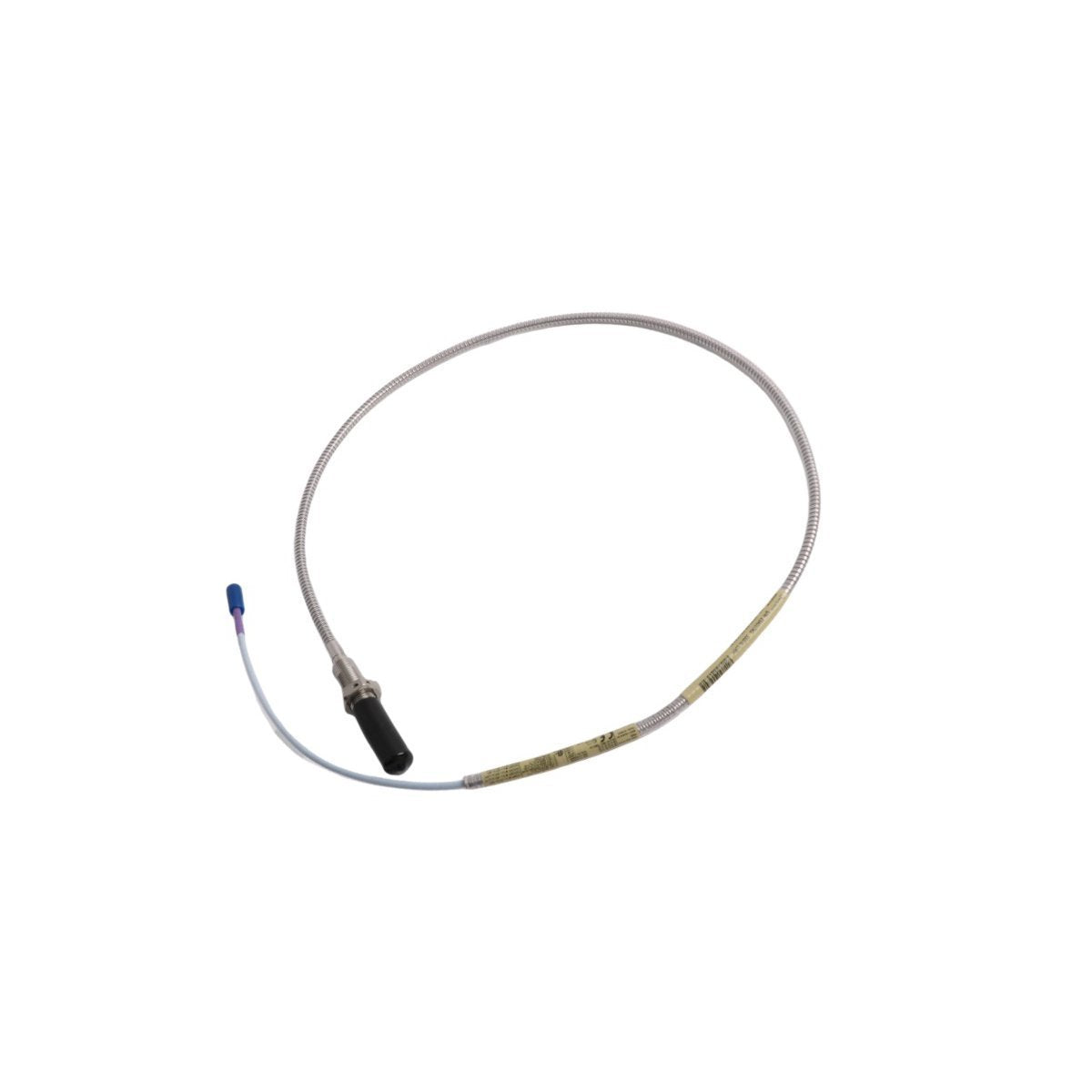

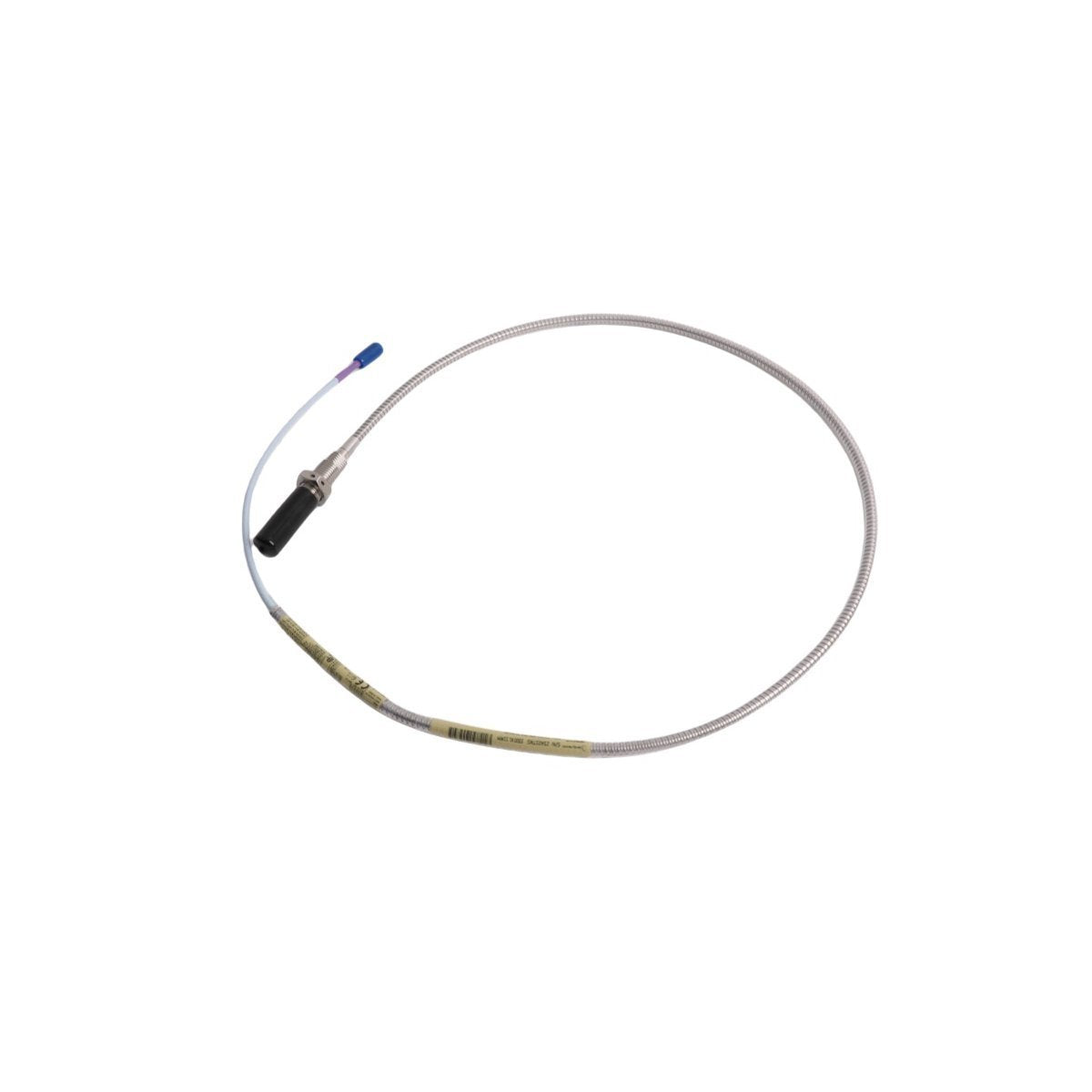

La Bently Nevada 330704-000-080-10-01-00, también catalogada como la 330704 Sonda de Proximidad, opera como un componente de hardware dedicado para el monitoreo de vibraciones y desplazamiento del eje sin contacto dentro de los sistemas de transductores Bently Nevada 3300 XL. El conjunto de la sonda utiliza tecnología de detección por corrientes de Foucault para generar señales eléctricas proporcionales relativas a las superficies giratorias conductoras durante el funcionamiento continuo de la maquinaria.

Especificaciones de Hardware

Características de Escalado de Sondas de Corriente de Foucault

El sistema de transductor 3300 XL de 11 mm mantiene el escalado de desplazamiento calibrado cuando se combina con el cable de extensión y la combinación de sensor proximitor designados. La linealidad de la señal depende de mantener la distancia de espacio de la sonda especificada en relación con la superficie objetivo del eje giratorio.

Los sistemas de sonda que operan fuera del rango de espacio mecánico previsto pueden producir una deriva de voltaje de desplazamiento o una sensibilidad de vibración reducida. Durante la puesta en marcha, la validación del voltaje de espacio de CC se referencia comúnmente cerca de la región de operación nominal de -10 VCC para verificar el posicionamiento correcto de la sonda y la respuesta del transductor.

La supresión de diafonía entre canales de sonda adyacentes está influenciada por la separación del enrutamiento del cable y la integridad de la puesta a tierra del blindaje. El enrutamiento paralelo con conductores de accionamiento de motor de alta frecuencia debe minimizarse para reducir la interferencia eléctrica inducida.

Preguntas Frecuentes

P: ¿Puede la sonda 330704 conectarse directamente a la entrada de un bastidor de monitoreo?
R: La sonda requiere un sensor proximitor compatible y un conjunto de cable de extensión antes de la conexión al canal de entrada del sistema de monitoreo.

P: ¿Qué afecta la estabilidad de la señal de la sonda durante el funcionamiento de la máquina?
R: El estado de la superficie del eje, la distancia del espacio de la sonda, la continuidad del blindaje del cable y la configuración de la puesta a tierra afectan directamente la estabilidad de la salida.

P: ¿Es el conjunto de la sonda reparable en campo?
R: El daño mecánico a la punta de la sonda o al conjunto del cable generalmente requiere el reemplazo completo de la sonda en lugar de una reparación a nivel de campo.

P: ¿Pueden varios cables de sonda de proximidad compartir rutas de conductos metálicos?
R: No se recomienda el enrutamiento compartido de conductos con conductores de alta energía debido a un posible acoplamiento electromagnético e interferencia de señal.

P: ¿La sonda genera su propio voltaje de excitación?
R: No. La excitación y el acondicionamiento de la señal son proporcionados por el módulo sensor proximitor asociado.

Pautas de Instalación en Campo

Verifique la compatibilidad del material objetivo del eje antes de la instalación final de la sonda. Las superficies objetivo no conductoras no pueden producir una respuesta de corriente de Foucault calibrada.

Mantenga un bloqueo mecánico estable después del ajuste final del espacio. El movimiento roscado de la sonda durante la vibración de la máquina puede alterar la escala de desplazamiento y el voltaje de polarización de CC.

Evite la fuerza de flexión excesiva cerca del punto de salida del cable de la sonda. La flexión repetida del cable puede afectar el rendimiento del aislamiento a largo plazo y la continuidad del blindaje.

Conecte a tierra los blindajes de los cables de acuerdo con la arquitectura de puesta a tierra del sistema de transductores designado. La puesta a tierra de varios puntos puede introducir ruido eléctrico adicional en las señales de vibración de bajo nivel.

Información de Pedido

(1) El envío incluye un conjunto de sonda de proximidad Bently Nevada 330704-000-080-10-01-00.
(2) Los módulos de cable de extensión y sensor proximitor se suministran por separado a menos que se especifique en la configuración de adquisición.
(3) Los kits de hardware de montaje opcionales están disponibles para diferentes configuraciones de carcasa de máquina.
(4) Se debe verificar la coincidencia de la calibración de fábrica antes de la integración en los sistemas de maquinaria operativos.

Información de Envío y Embalaje

Tiempo de entrega: 3-5 días después de finalizado el pago.
Envío internacional disponible a través de las redes de transporte de DHL, FedEx y UPS.
Cada unidad se empaqueta utilizando embalaje industrial antiestático con amortiguación protectora reforzada y materiales de manipulación aislados de la humedad para el transporte de larga distancia.
