Descripción general del producto

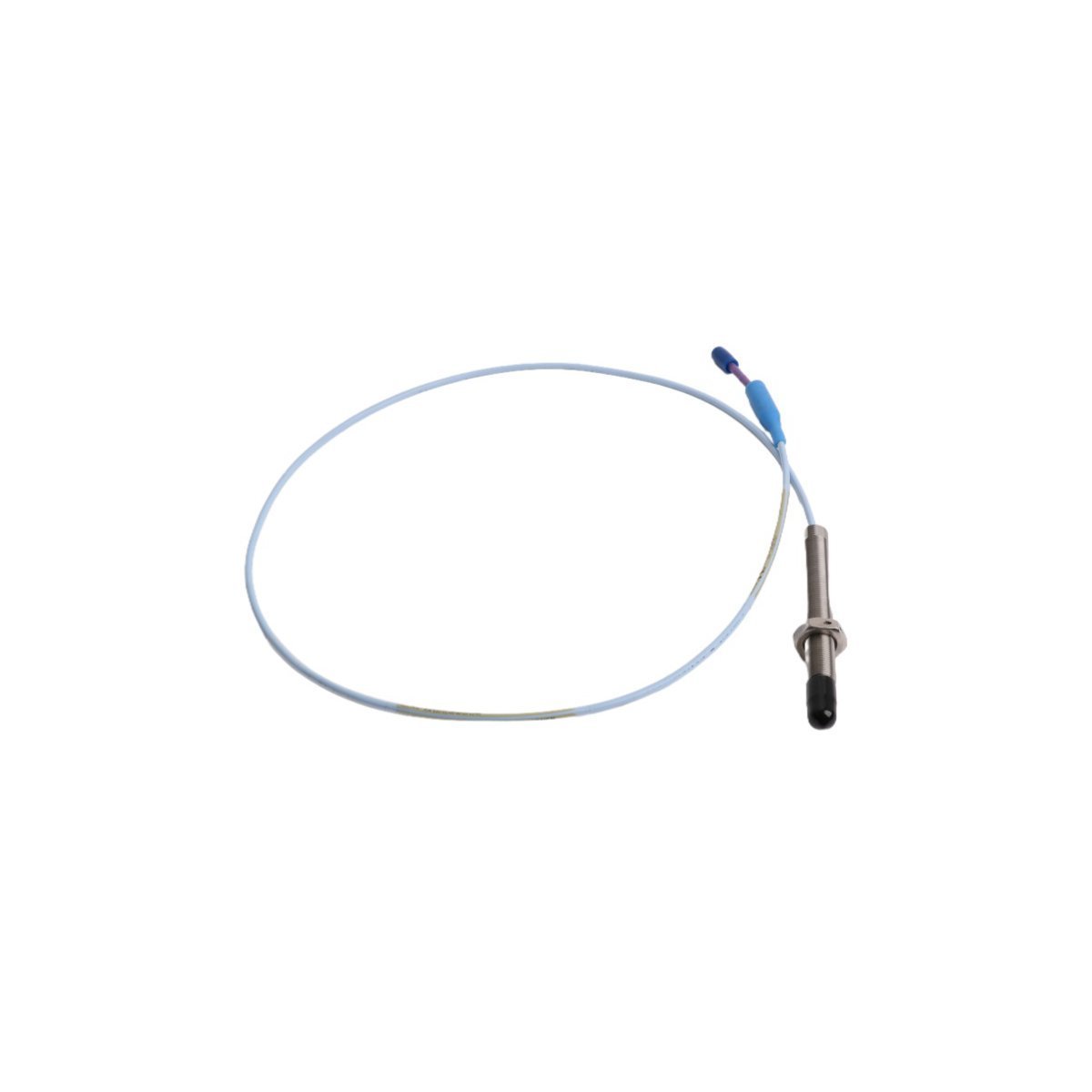

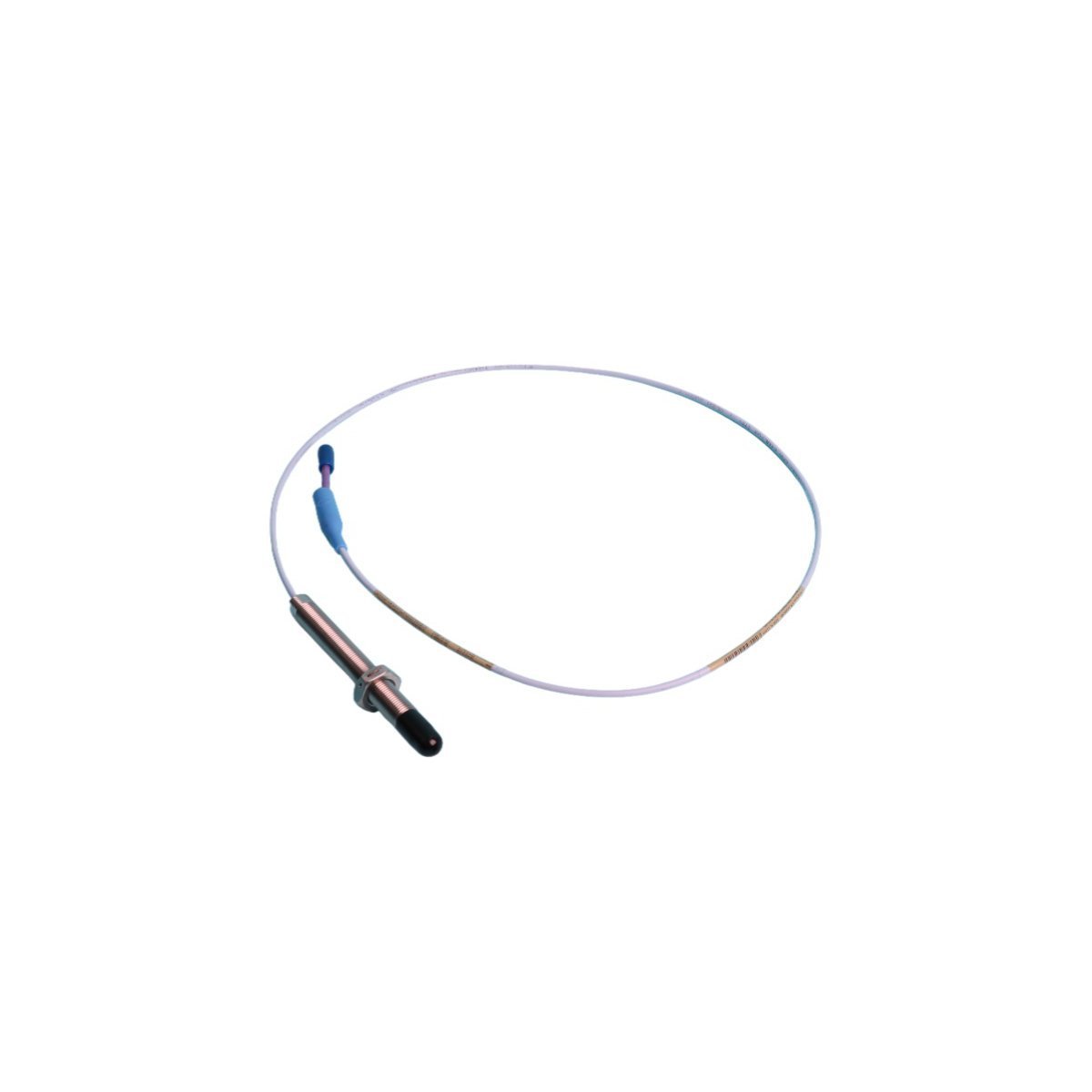

El Bently Nevada 330702-00-26-10-11-05 es una sonda de proximidad de 11 mm de alto rendimiento diseñada para aplicaciones que requieren un rango lineal más amplio que los sistemas estándar de 8 mm. Este transductor destaca en la monitorización de la vibración del eje y la posición axial en maquinaria rotativa de gran escala donde se esperan mayores holguras o amplitudes de vibración más altas. Proporciona datos analógicos críticos al sistema de monitorización Bently Nevada 3500, lo que permite diagnósticos precisos para turbinas de vapor, grandes compresores centrífugos y generadores de servicio pesado. Diseñado para soportar los rigores de los entornos industriales, esta sonda garantiza la estabilidad operativa y sirve como piedra angular para los protocolos de Parada de Emergencia (ESD) y las estrategias de Instrumentación de Supervisión de Turbinas (TSI), evitando fallos mecánicos catastróficos mediante la supervisión de activos en tiempo real.

Análisis de opciones de transductores

Decodificación de sufijos de componentes

La nomenclatura del modelo 330702-00-26-10-11-05 define un perfil mecánico y reglamentario específico adaptado para despliegues industriales de estándar métrico.

-00 (Longitud sin rosca)

Especifica una sección sin rosca de 0,0 mm, lo que permite que el cuerpo M14 x 1,5 esté completamente roscado para una máxima flexibilidad de profundidad de instalación dentro del soporte de montaje.

-26 (Longitud total de la carcasa)

Indica una longitud total de carcasa roscada de 26 mm, lo que proporciona un tamaño compacto para profundidades de montaje poco profundas en alojamientos de cojinetes o carcasas de máquinas especializadas.

-10 (Longitud total)

Representa una longitud de cable integrado de 1,0 metros (3,3 pies). Esta configuración de cable corto requiere un cable de extensión a juego de 4,0 m u 8,0 m para completar el circuito eléctrico calibrado.

-11 (Opción de conector y cable)

Cuenta con un conector coaxial en miniatura con tecnología FluidLoc. El cable FluidLoc evita que el aceite y la humedad se filtren por el interior del cable, protegiendo la integridad de la señal en el punto de unión.

-05 (Aprobación de la agencia)

Proporciona protección de área peligrosa multicertificada, incluyendo ATEX, IECEx y CSA. Esto asegura que la sonda sea intrínsecamente segura para operar en zonas de proceso volátiles y explosivas.

Especificaciones técnicas

Protocolo de puesta en marcha en campo

Alineación de espacio mecánico

La calibración precisa comienza con el establecimiento del espacio físico entre la punta de la sonda y el eje objetivo. Los equipos de mantenimiento deben ajustar la posición de la sonda mientras monitorean el voltaje de polarización de CC en la salida del Proximitor. Para el sistema de 11 mm, un voltaje de espacio de -10,00 VCC generalmente marca el centro del rango lineal de 4,0 mm. Siempre verifique este voltaje usando un multímetro digital antes de finalizar el par de la contratuerca para evitar el recorte de la señal durante eventos de vibración de alta amplitud.

Integridad eléctrica y blindaje

Los técnicos deben mantener un radio de curvatura mínimo del cable de 25,4 mm (1,0 pulgada) para proteger el dieléctrico coaxial. Utilice los beneficios del cable FluidLoc asegurándose de que los conectores estén limpios y secos antes del montaje. Para eliminar los bucles de tierra, conecte a tierra el blindaje del cable exclusivamente en el extremo del rack de monitoreo 3500. En zonas peligrosas, verifique que la certificación -05 coincida con la clasificación ATEX/IECEx local antes de la puesta en marcha.

Características de ingeniería de alto rendimiento

Resistencia en zonas hostiles

El 330702-00-26-10-11-05 utiliza polisulfuro de fenileno (PPS) avanzado para el material de su punta y FEP de alta calidad para el aislamiento del cable. Esta combinación asegura que la sonda resista la degradación por lubricantes sintéticos, humedad de proceso y ciclos térmicos intensos. Esta durabilidad mantiene la sensibilidad de 100 mV/mil a largo plazo, reduciendo la frecuencia de ciclos de recalibración no planificados durante las paradas de planta.

Interoperabilidad nativa del sistema

Esta sonda de 11 mm se integra perfectamente con los módulos de monitorización Bently Nevada 3500/42M o 3500/45. Proporciona las señales analógicas de alta fidelidad necesarias para que el software de diagnóstico avanzado realice trazados de órbita, análisis de espectro y tendencias de la línea central del eje. Su rendimiento está optimizado para la comunicación con arquitecturas DCS como Honeywell Experion PKS, proporcionando a los operadores la autoridad técnica para gestionar activos rotativos críticos en tiempo real.

Cumplimiento y logística global

Priorizamos la respuesta rápida de la cadena de suministro para apoyar sus programas críticos de mantenimiento de activos y paradas de emergencia.

• Ventana de cumplimiento: 3-5 días hábiles una vez finalizado el pago para unidades en stock.

• Red exprés global: Tránsito rápido puerta a puerta a través de DHL, FEDEX o UPS.

• Embalaje estándar industrial: Cada unidad se sella al vacío en embalaje industrial antiestático. Nuestro equipo de cumplimiento utiliza amortiguación estructural reforzada para garantizar que la punta de la sonda calibrada de fábrica y los delicados conectores coaxiales lleguen en perfectas condiciones.

Base de conocimientos de diagnóstico

P1: ¿Puedo usar una sonda de 11 mm con un Proximitor de 8 mm?

R1: No. El sistema de 11 mm tiene un factor de escala diferente (100 mV/mil) en comparación con el sistema de 8 mm (200 mV/mil). La falta de coincidencia de componentes resultará en un error de medición del 50% y una falla del sistema.

P2: ¿Cuál es la principal ventaja de la sonda de 11 mm sobre la de 8 mm?

R2: La sonda de 11 mm proporciona el doble de rango lineal (4,0 mm frente a 2,0 mm). Esto la hace ideal para máquinas grandes donde el eje puede tener un movimiento axial significativo o una expansión térmica.

P3: ¿Cómo diagnostico un estado de "No OK" para esta sonda?

R3: Verifique el voltaje de polarización de CC. Si el voltaje se limita a 0 V o -24 V independientemente del ajuste mecánico, generalmente indica un cortocircuito o un circuito abierto dentro de la bobina interna o la conexión coaxial.

P4: ¿Es la rosca M14 x 1,5 compatible con los soportes de 1/2-20?

R4: No. El 330702 es una sonda métrica. Forzarla en roscas imperiales dañará tanto la sonda como el hardware de montaje. Siempre verifique los estándares de rosca antes de la instalación.
