Descripción general del producto

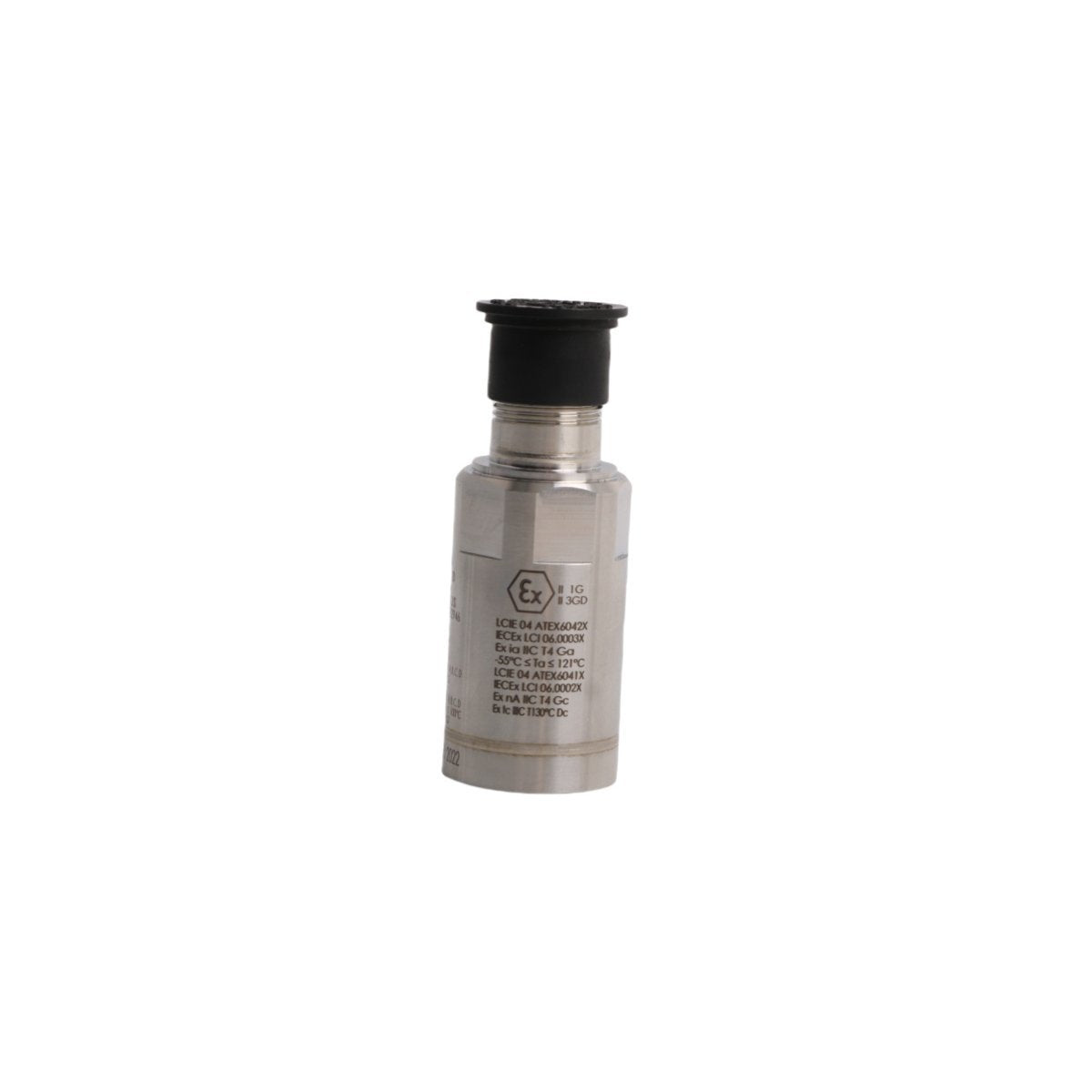

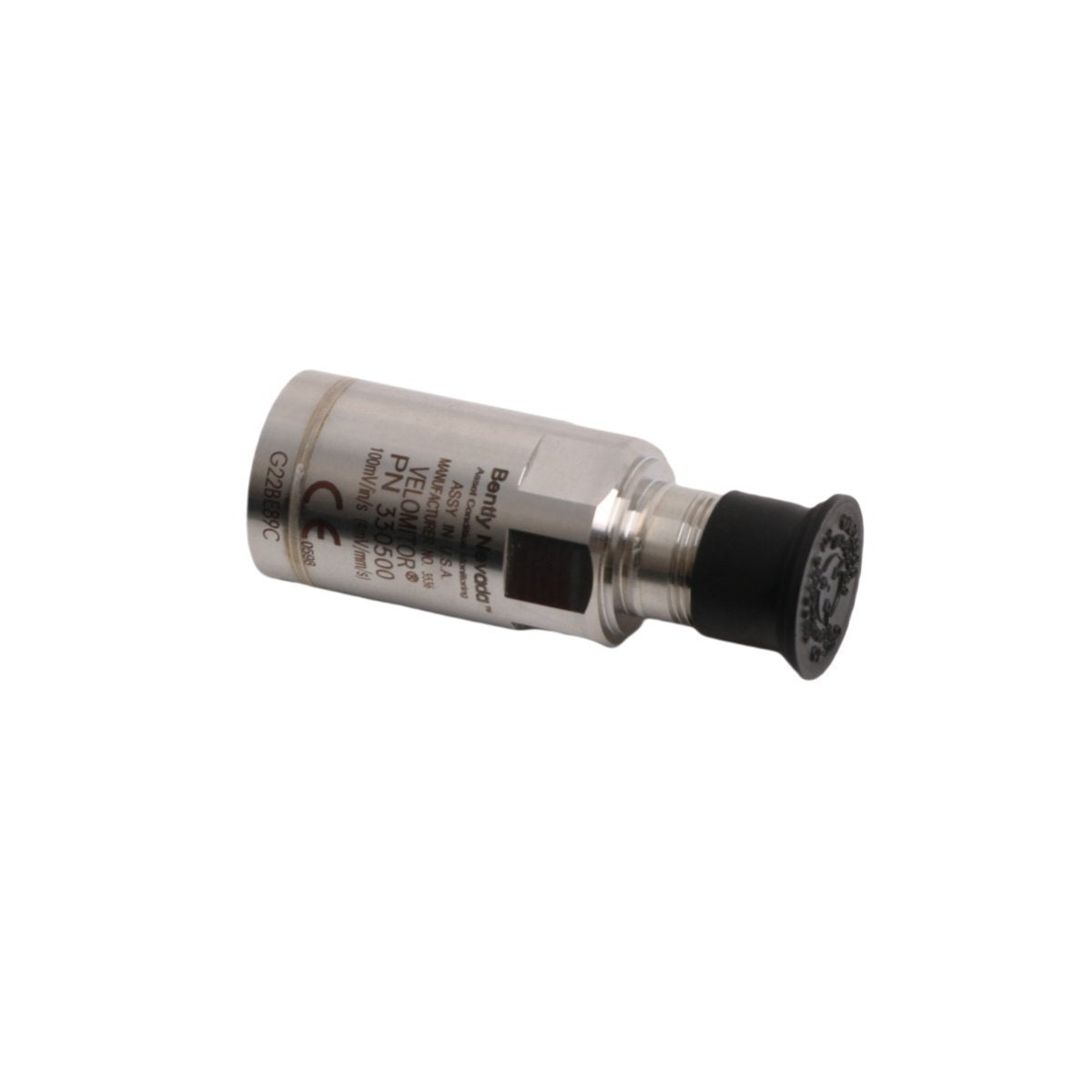

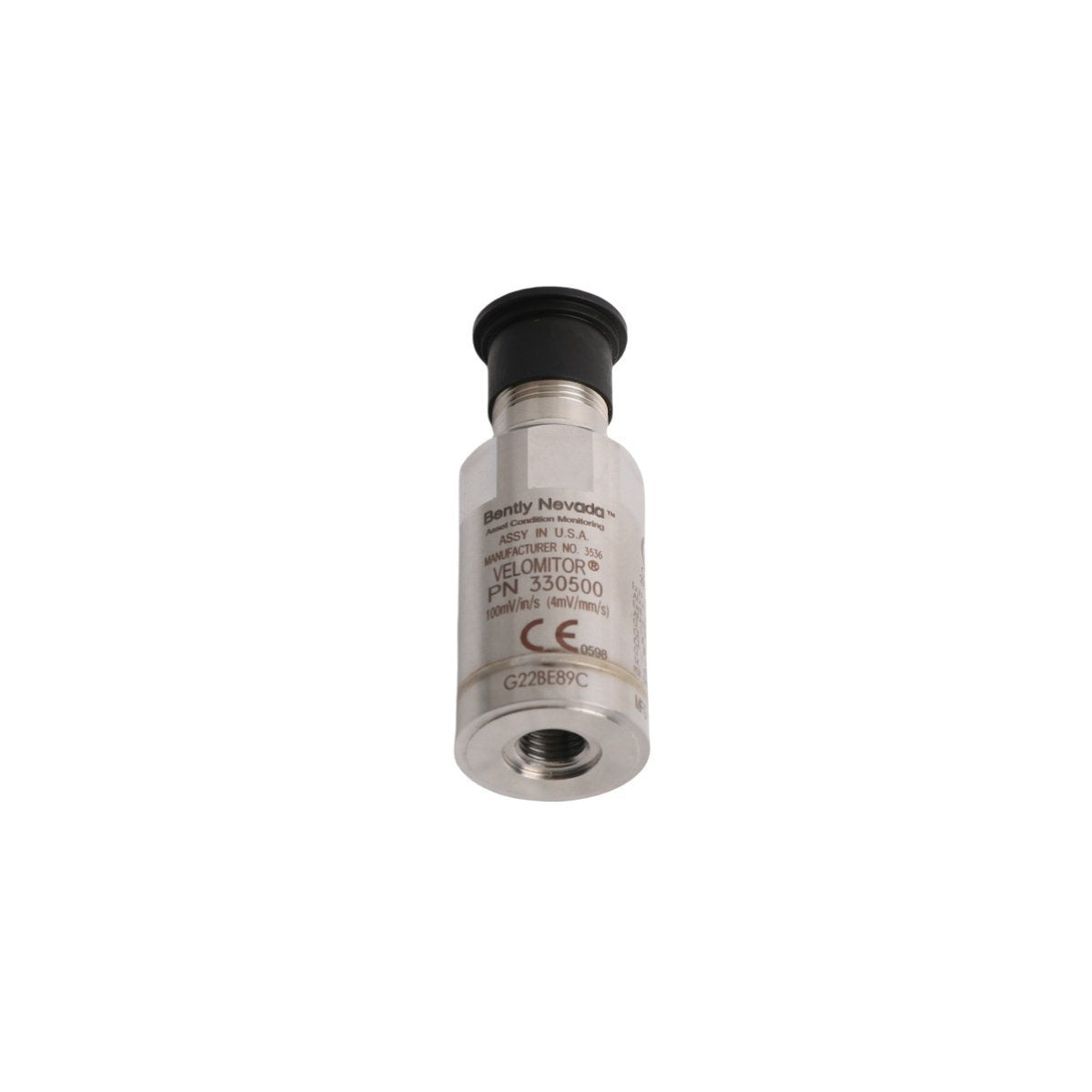

El Bently Nevada 330500-00-00 es un sensor Velomitor de piezo-velocidad robusto y de alto rendimiento, diseñado para proporcionar mediciones continuas de vibración de la carcasa para maquinaria industrial crítica. A diferencia de los transductores de velocidad tradicionales de bobina móvil que sufren desgaste mecánico y limitaciones de orientación, este sensor avanzado utiliza componentes electrónicos de estado sólido integrados junto con un cristal cerámico piezoeléctrico. Mide la aceleración e integra internamente la señal en una salida de velocidad altamente precisa, lo que lo hace excepcionalmente confiable para el mantenimiento predictivo, la monitorización de condiciones y los sistemas de seguridad de la planta.

Al medir la vibración de la carcasa en términos de velocidad, el 330500-00-00 está finamente ajustado para capturar las firmas de vibración de frecuencia media más destructivas, que típicamente oscilan entre 4.5 Hz y 2,000 Hz. Este perfil de frecuencia es vital para identificar fallas mecánicas como desequilibrio del rotor, desalineación del eje, holgura estructural y problemas de engranaje.

Esta configuración de hardware explícita presenta una base de montaje roscada estándar de 1/2-20 UNF y la opción base de "Sin Aprobaciones", lo que la convierte en una opción económica para áreas industriales no peligrosas o para bucles de monitoreo de maquinaria de uso general en el resto de la planta. El dispositivo emite un factor de escala nominal de 3.94 mV/mm/s (100 mV/in/s) y se conecta directamente a través de un conector superior de 2 pines con arquitecturas de rack Bently Nevada 3500 estándar o monitores de protección de maquinaria multicanal.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330500-00-00 representa la especificación base principal y no adaptada de la plataforma Bently Nevada Velomitor. Cada opción alfanumérica de guion define hilos de instalación mecánica específicos y marcos de cumplimiento normativo:

• 330500: El código del modelo base para la familia de sensores de piezo-velocidad Velomitor con integración de señal interna.
• 00: Opción de adaptador de montaje. Define una base plana que contiene una rosca de montaje interna estándar 1/2-20 UNF. Esta opción permite el montaje directo con espárragos en máquinas preparadas con avellanados de cara plana o espárragos adaptadores industriales a juego.
• 00: Opción de aprobación de agencia. Designa Sin aprobaciones o despliegue en área segura. Esta configuración está optimizada para la eficiencia de costos en zonas industriales donde nunca hay gases explosivos, vapores inflamables o nubes de polvo combustible, omitiendo el costo adicional de los sellos reglamentarios Ex d, Ex ia o NI.

Aplicaciones típicas

El sensor Velomitor 330500-00-00 es el estándar industrial preferido para el monitoreo de vibraciones de carcasas en maquinaria con cojinetes de elementos rodantes de velocidad media a alta, incluyendo:

• Ventiladores industriales y sopladores: Seguimiento continuo de la vibración de la carcasa para detectar acumulación progresiva de suciedad, erosión de las palas y desequilibrio aerodinámico del rotor.
• Bombas centrífugas y axiales: Protección en tiempo real contra daños por cavitación estructural, fallas de sellos mecánicos y desalineación del eje.
• Motores eléctricos: Monitoreo de carcasas de estator y cojinetes para holgura de montaje estructural, condiciones de "soft foot" y distorsión de barras de rotor.
• Ventiladores de torre de enfriamiento: Desplegados en cajas de engranajes elevadas remotas y cubos de ventiladores para monitorear la mecánica estructural a través de cables de interconexión de largo recorrido.
• Rodillos de papel y pulpa: Seguimiento del estado de los cojinetes de los rodillos y la alineación de la línea de proceso bajo cargas estructurales continuas y pesadas.

Compatibilidad del sistema

Para construir un bucle de monitoreo de vibración completamente operativo, el sensor de velocidad 330500-00-00 requiere la integración con cables de campo y módulos de procesamiento de monitores industriales a juego:

• Ensamblajes de cables de campo: Típicamente emparejados con cables de par trenzado blindados de dos conductores (STP) de las series Bently Nevada 9571 o 106765 equipados con una bota moldeada resistente a la humedad para sellar los pines del sensor Mil-C-5015.
• Sistemas de protección de maquinaria: Conexión directa al Monitor Sísmico Bently Nevada 3500/42M Proximitor configurado específicamente para entradas Velomitor, o monitores de vibración sísmica 3300/55 heredados.
• E/S distribuida y monitoreo de condición: Se interconecta sin problemas con plataformas Bently Nevada Trendmaster Pro, módulos de escaneo distribuido o sistemas de monitoreo continuo de terceros que proporcionan un bucle de alimentación de corriente constante de -24 Vcc, 2 mA a 10 mA.

Instalación mecánica y eléctrica

• Preparación de la superficie: La ubicación de montaje debe estar mecanizada de forma plana con un acabado superficial de 0.8 micrómetros (32 micro-pulgadas) Ra con un diámetro mínimo de 26 mm. La superficie plana debe ser perpendicular al eje de rotación del eje para garantizar la dirección correcta de la medición de la vibración.
• Instalación del perno de montaje: Inserte el perno de montaje de 1/2-20 UNF en la carcasa de la maquinaria preparada. Apriete el sensor sobre el perno con una llave dinamométrica calibrada. No exceda el par de instalación máximo de 4.5 N·m (40 in·lb) para evitar la tensión de precarga interna del cristal.
• Versatilidad de orientación: Debido a que este sensor utiliza un cristal piezoeléctrico de estado sólido en lugar de un mecanismo de resorte de bobina mecánica colgante, puede montarse en cualquier ángulo físico (vertical, horizontal o invertido) sin afectar la precisión de la medición.
• Alivio de tensión del cable: Pase el cable de campo desde el conector Mil-C-5015 superior y asegúrelo dentro de un conducto flexible o abrazaderas de cable estructurales a menos de 250 mm (10 pulgadas) de la cabeza del sensor. Esto evita el latigazo y la tensión del cable que podrían introducir ruido de señal falso.
• Práctica de conexión a tierra del blindaje: Para evitar que el ruido del bucle de tierra corrompa la señal de voltaje de CA de bajo nivel, asegúrese de que el blindaje del cable esté aislado en la cabeza del sensor y conectado a tierra exclusivamente en el rack de monitoreo 3500 o en el terminal de tierra común de la caja de conexiones de instrumentos local.

Ventajas del producto

• Fiabilidad de estado sólido: Al eliminar las piezas móviles internas sujetas a desgaste mecánico, el diseño de piezo-velocidad proporciona una vida útil significativamente más larga en comparación con los captadores de velocidad electromecánicos antiguos.
• Independiente de la orientación: Proporciona total flexibilidad de instalación. El rendimiento se mantiene estable en un envolvente de montaje de 360 grados, lo que simplifica los diseños de ingeniería del sitio.
• Ventaja de integración interna: Realiza la integración de aceleración a velocidad directamente dentro de la cápsula interna microsellada. Esto mantiene la salida de voltaje de CA de baja impedancia protegida del ruido ambiental de radiofrecuencia y electromagnético a lo largo del recorrido de campo.
• Carcasa robusta de alta resistencia: Construida con acero inoxidable 316L sellado herméticamente, lo que ofrece la máxima resistencia a productos químicos de lavado, humedad continua y aceites industriales corrosivos.
• Amplia envolvente de frecuencia: Capaz de rastrear vibraciones rotacionales hasta 4.5 Hz, lo que lo hace muy efectivo para ventiladores industriales de baja velocidad, engranajes y maquinaria de proceso del resto de la planta.

Información de pedido

Consejo de adquisición: Para las adaptaciones completas de protección de maquinaria, revise siempre sus requisitos de cable. Pida el cable de campo blindado de 2 conductores a juego con un conector Mil-C-5015 moldeado a prueba de salpicaduras junto con el sensor para garantizar una instalación de campo con clasificación IP66/IP67.

Logística y envío

Los instrumentos de monitoreo de condición industrial requieren una preparación de transporte especializada para salvaguardar los componentes internos calibrados:

Protocolo de embalaje profesional:

Cada sensor Bently Nevada 330500-00-00 se coloca en un blindaje de embalaje industrial antiestático ajustado para proteger los sensibles componentes electrónicos internos de integración de señales de los peligros electrostáticos. El sensor se encierra dentro de una carcasa exterior corrugada de doble pared de alta resistencia con inserciones de espuma de protección contra golpes de alta densidad cortadas a medida. Este diseño especializado elimina por completo el riesgo de daños por golpes de caída, resonancia de vibraciones y manipulación brusca durante las entregas de carga aérea o marítima global.

Preguntas frecuentes

• ¿Cuál es la diferencia entre un acelerómetro estándar y un sensor Velomitor?

  Un acelerómetro emite una señal proporcional a la aceleración bruta (g o m/s²). Un Velomitor contiene componentes electrónicos de integración de estado sólido internos que convierten automáticamente los datos de aceleración en una señal de velocidad (mV/mm/s o mV/in/s), que a menudo es más fácil de interpretar para rastrear fallas de maquinaria de frecuencia media.

• ¿Se puede utilizar el modelo 330500-00-00 dentro de una zona peligrosa Clase I División 1?

  No. El código de aprobación de agencia "-00" indica un modelo de área segura "Sin aprobaciones". Para ubicaciones peligrosas con riesgo de gases o polvo explosivos, debe solicitar las configuraciones certificadas apropiadas, como las opciones 330500-01-00 o 330500-02-00.

• ¿Qué sucede si excedo el límite de par de instalación de 4.5 N·m?

  Un apriete excesivo del sensor puede deformar la placa base de acero inoxidable 316L o comprimir excesivamente el conjunto de cristal piezoeléctrico interno. Esto altera permanentemente el factor de escala de calibración del sensor y puede introducir una deriva de medición.

• ¿Este sensor requiere un módulo transmisor externo separado?

  No. El Velomitor emite un voltaje de CA de baja impedancia directamente desde su amplificador interno. Se conecta directamente a un módulo de rack de monitoreo de vibraciones (como el Bently Nevada 3500/42M) que suministra la potencia de excitación de CC de corriente constante necesaria.

• ¿Por qué se elige una configuración de montaje 1/2-20 UNF para este sensor?

  La opción 1/2-20 UNF es un estándar robusto, norteamericano e internacional para sensores sísmicos montados en la carcasa. Proporciona una conexión mecánica altamente estable capaz de transferir con precisión vibraciones de la carcasa de alta frecuencia al elemento de cristal interno.

• ¿Puedo pintar la carcasa del sensor Velomitor después de la instalación en campo?

  Se desaconseja encarecidamente pintar el cuerpo del sensor. Las capas de pintura pueden aislar térmicamente el sensor, atrapar la humedad alrededor del sello hermético de vidrio a metal y, potencialmente, enmascarar defectos mecánicos o registros de números de pieza.

• ¿Cómo identifico un sensor de velocidad 330500 defectuoso o dañado?

  Monitoree el voltaje de salida de polarización (BOV) en su rack de monitoreo. Un voltaje de funcionamiento normal del bucle Velomitor se sitúa entre -12 Vcc y -14 Vcc. Si el voltaje se acerca a 0 Vcc o -24 Vcc, indica un circuito abierto/cortocircuito en el cable de campo o una falla dentro del amplificador interno del sensor.

• ¿Son reparables en campo los componentes internos del 330500-00-00?

  No. El 330500-00-00 es una unidad de acero inoxidable 316L completamente soldada y sellada herméticamente, diseñada para evitar la entrada de humedad y partículas. Una vez sellados en fábrica, los módulos electrónicos internos individuales o los elementos de cristal no se pueden abrir ni reparar en campo.
