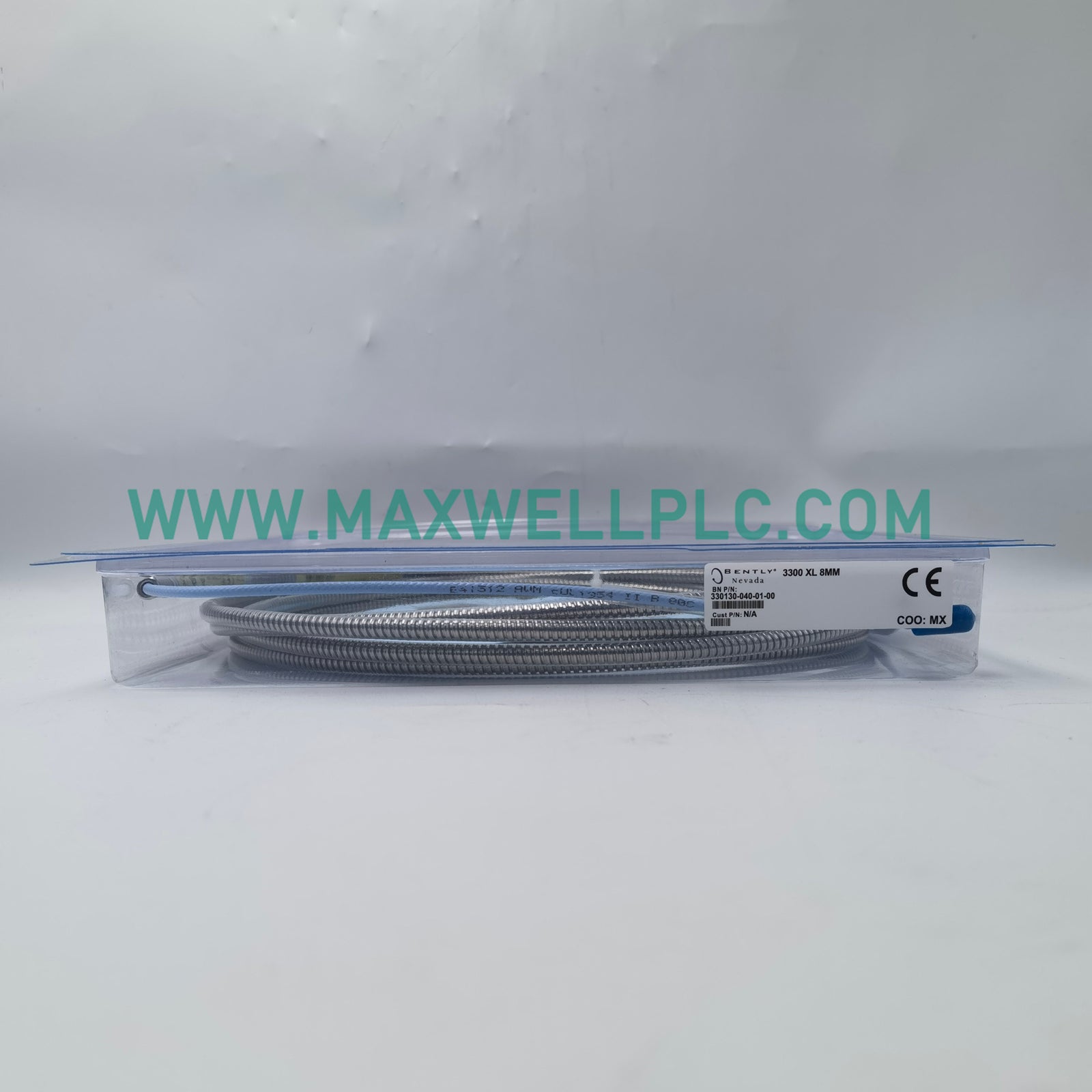

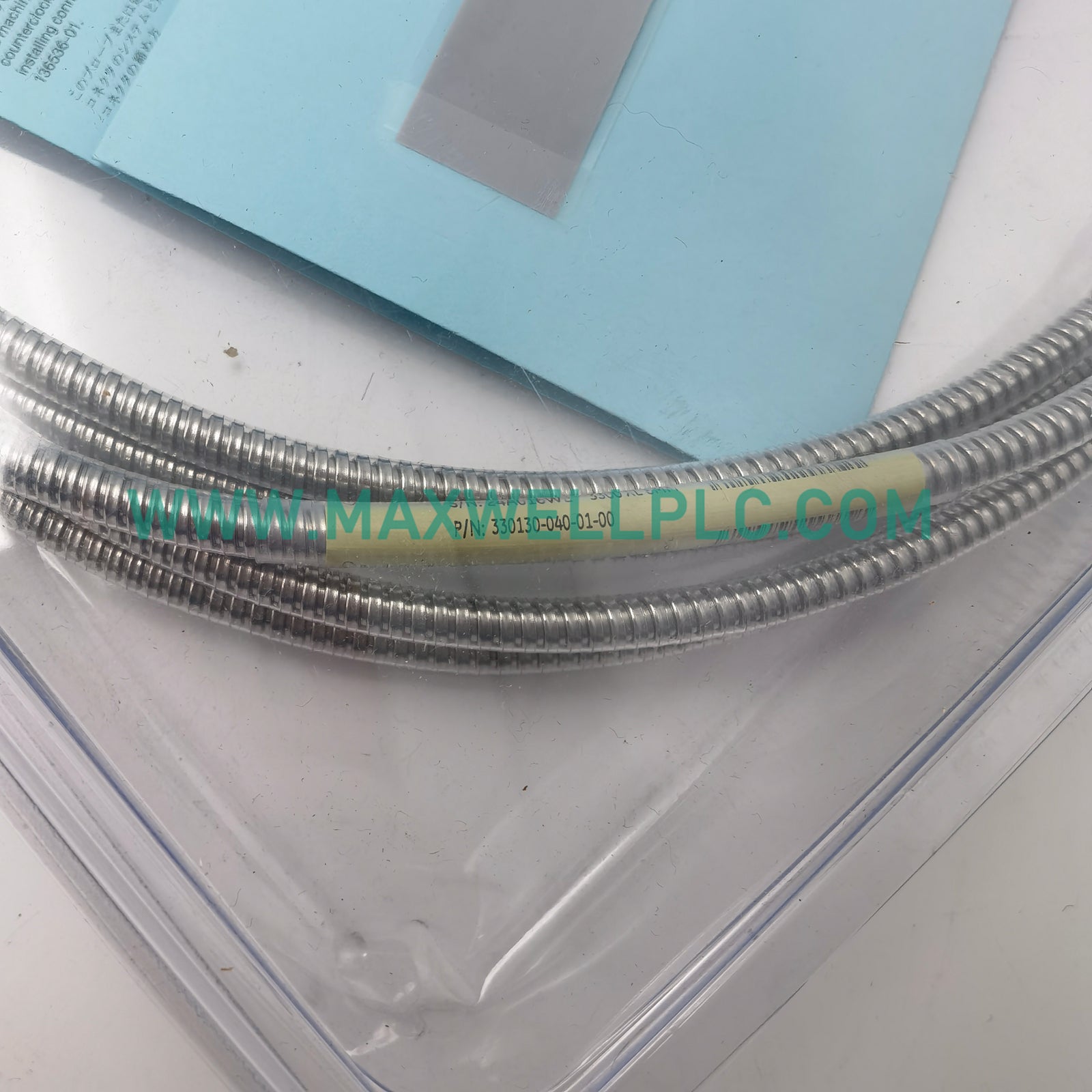

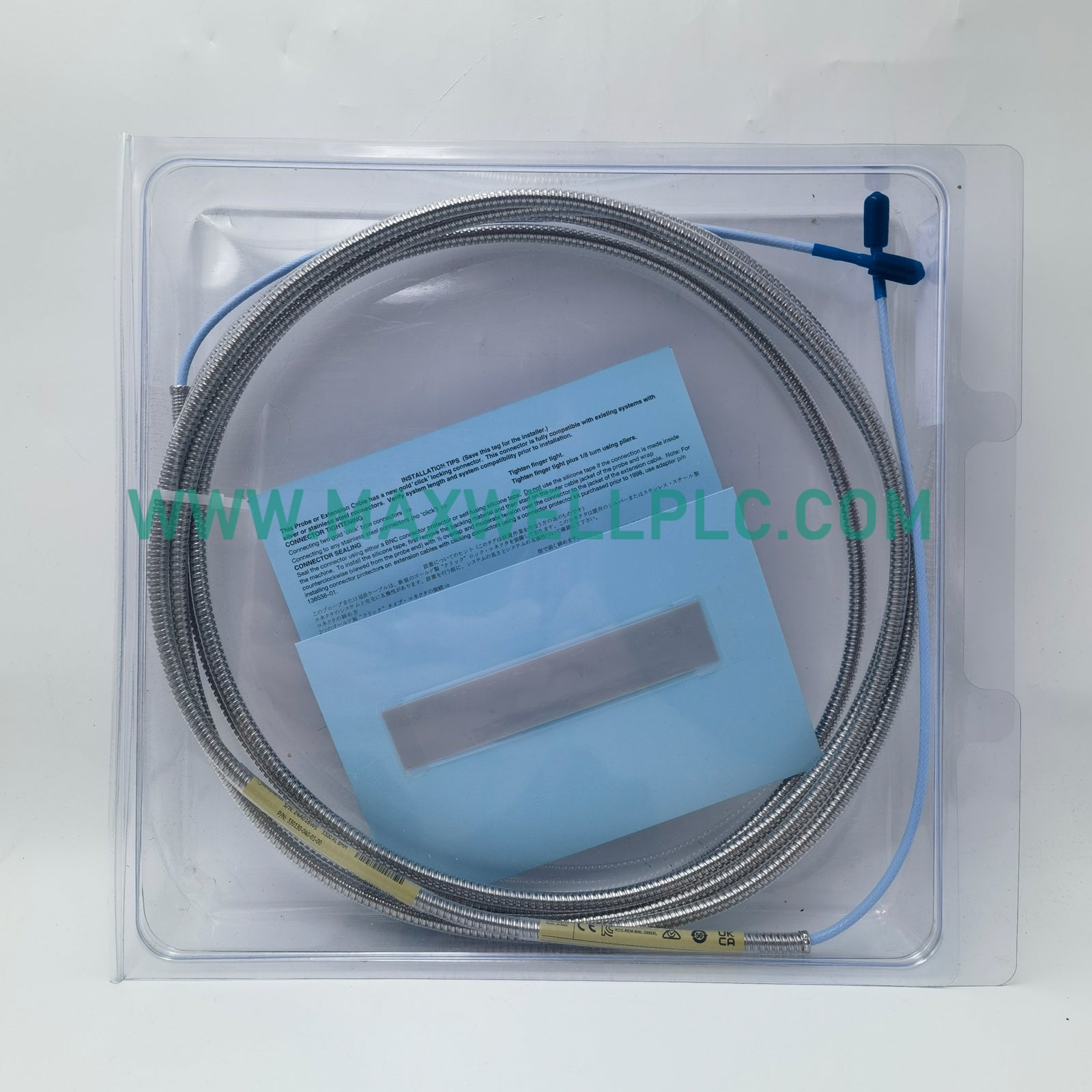

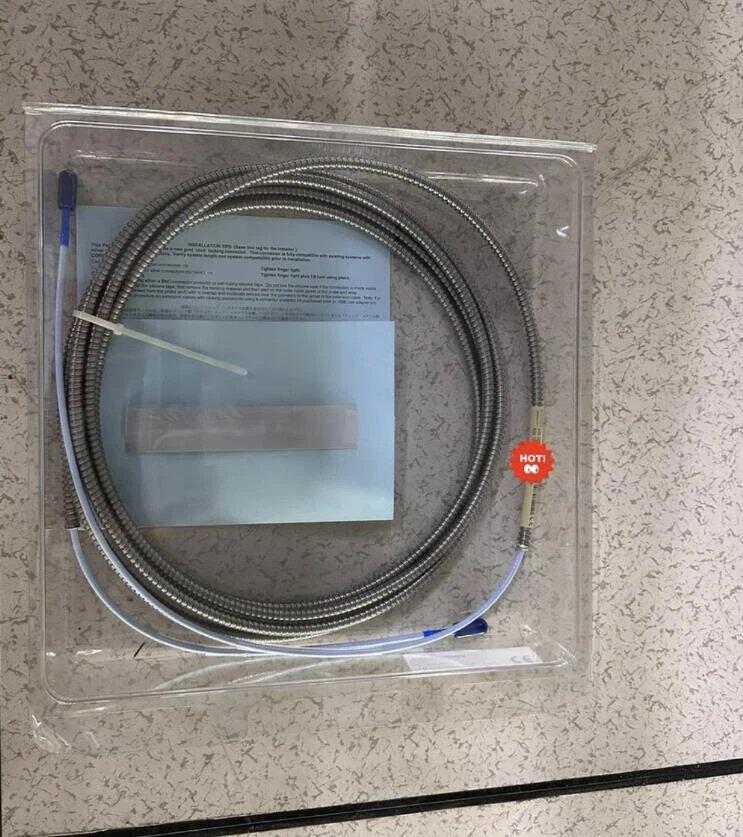

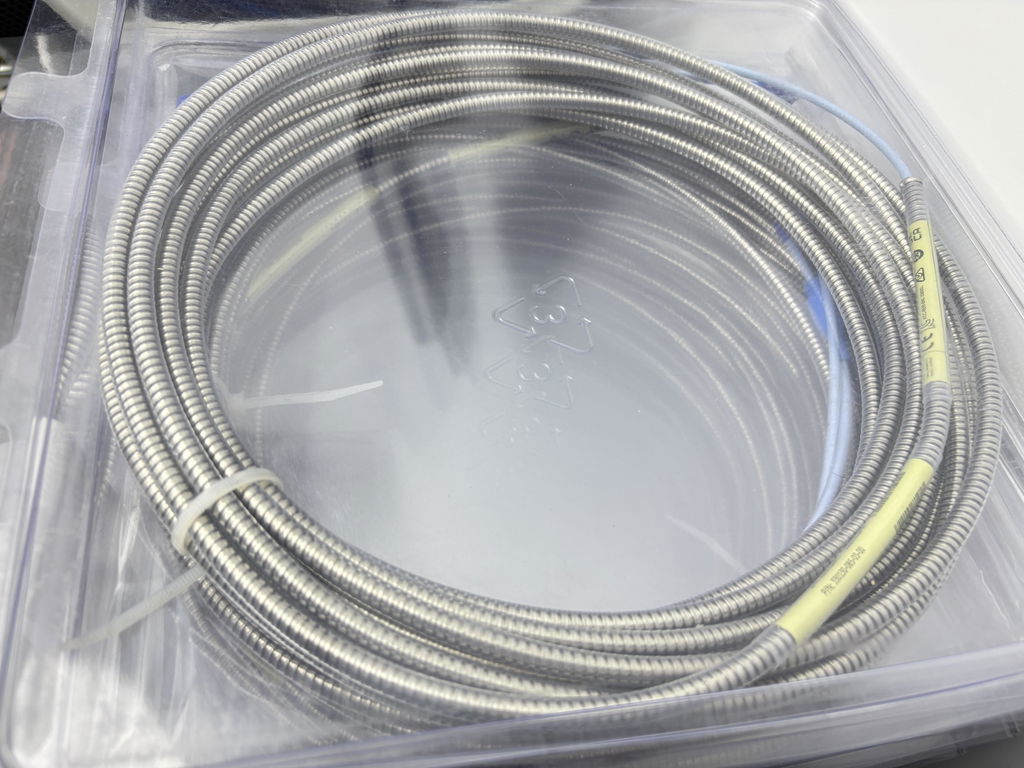

El Bently Nevada 330130-040-01-00, también catalogado como el cable de extensión estándar 330130, funciona como un componente de hardware dedicado para transmitir señales de RF de alta frecuencia entre una sonda de proximidad de 8 mm y un sensor Proximitor dentro de las plataformas del sistema de transductor de proximidad 3300 XL.

Parámetros físicos y eléctricos

Escalado de la sonda de corrientes de Foucault y transmisión de señales

El cable de extensión 330130-040-01-00 mantiene una resistencia de salida de 50 ohmios y perfiles de capacitancia eléctrica específicos para preservar las métricas de escalado de la sonda de corrientes de Foucault en todo el bucle de proximidad. Este emparejamiento evita las reflexiones eléctricas y mantiene la linealidad de la señal dentro del sistema. La armadura de acero inoxidable integrada proporciona protección mecánica contra riesgos de aplastamiento en las proximidades de las carcasas de la maquinaria, lo que contribuye a la supresión de la diafonía entre las trayectorias paralelas de los sensores. Esta configuración estructural limita la atenuación de la señal durante eventos críticos de dinámica del rotor, lo que permite una validación consistente del voltaje del entrehierro a la infraestructura del rack.

Preguntas frecuentes de ingeniería técnica

P: ¿Cómo altera la integración del sistema el valor de capacitancia de 69,9 pF/m?

R: Este parámetro de capacitancia se ajusta específicamente a los sistemas de proximidad 3300 XL de 8 mm. La modificación de la longitud física total del cable cambiará la capacitancia total, lo que alterará la calibración y sesgará la salida de voltaje objetivo.

P: ¿Se puede implementar este cable de extensión blindado sin un conducto secundario?

R: Sí, la armadura integrada proporciona suficiente protección física contra peligros ambientales y cortes físicos, lo que permite que se enrute directamente en bandejas de cables sin un conducto externo, siempre que se mantenga el aislamiento de la conexión a tierra.

P: ¿Cuáles son las consecuencias eléctricas de enrutar este cable cerca de líneas de motor de alto voltaje?

R: Pasar el cable junto a líneas de alto voltaje induce ruido electromagnético, lo que compromete la supresión de la diafonía e introduce interferencia de señal en las métricas de vibración.

Pautas de instalación en campo

• Radio de enrutamiento mínimo: Mantenga un radio de curvatura mínimo de 25,4 mm (1,0 pulgadas) para la sección blindada para evitar la deformación dieléctrica interna.
• Aislamiento del aislamiento: Verifique que el exterior blindado no forme una trayectoria eléctrica involuntaria a la carcasa de la máquina; aísle la armadura de las tomas de tierra estructurales locales.
• Conexión ClickLoc: Asegúrese de que los conectores coaxiales en miniatura estén limpios y secos antes de acoplarlos. Acople el anillo de bloqueo hasta que un clic mecánico confirme el asiento completo.
• Conexión a tierra del terminal: Conecte a tierra la capa de blindaje exclusivamente en el bloque de terminales de la carcasa del sensor Proximitor para eliminar posibles corrientes de bucle de tierra.

Lista de verificación de la asamblea de empaque

• 1 x Cable de extensión blindado Bently Nevada 330130-040-01-00
• 1 x Bota aislante de conector de silicona
• 1 x Guía de instalación técnica

Perfil de despacho y logística

Tiempo de entrega: 3-5 días hábiles una vez finalizado el pago a través de redes de envío exprés globales como DHL, FEDEX y UPS. Todas las unidades se envían desde las reservas de fábrica dentro de un empaque industrial antiestático dedicado para mantener la integridad eléctrica y física durante el tránsito.
