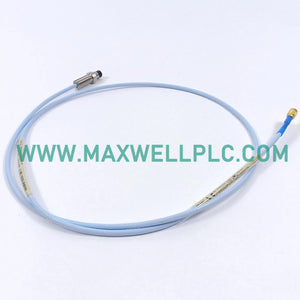

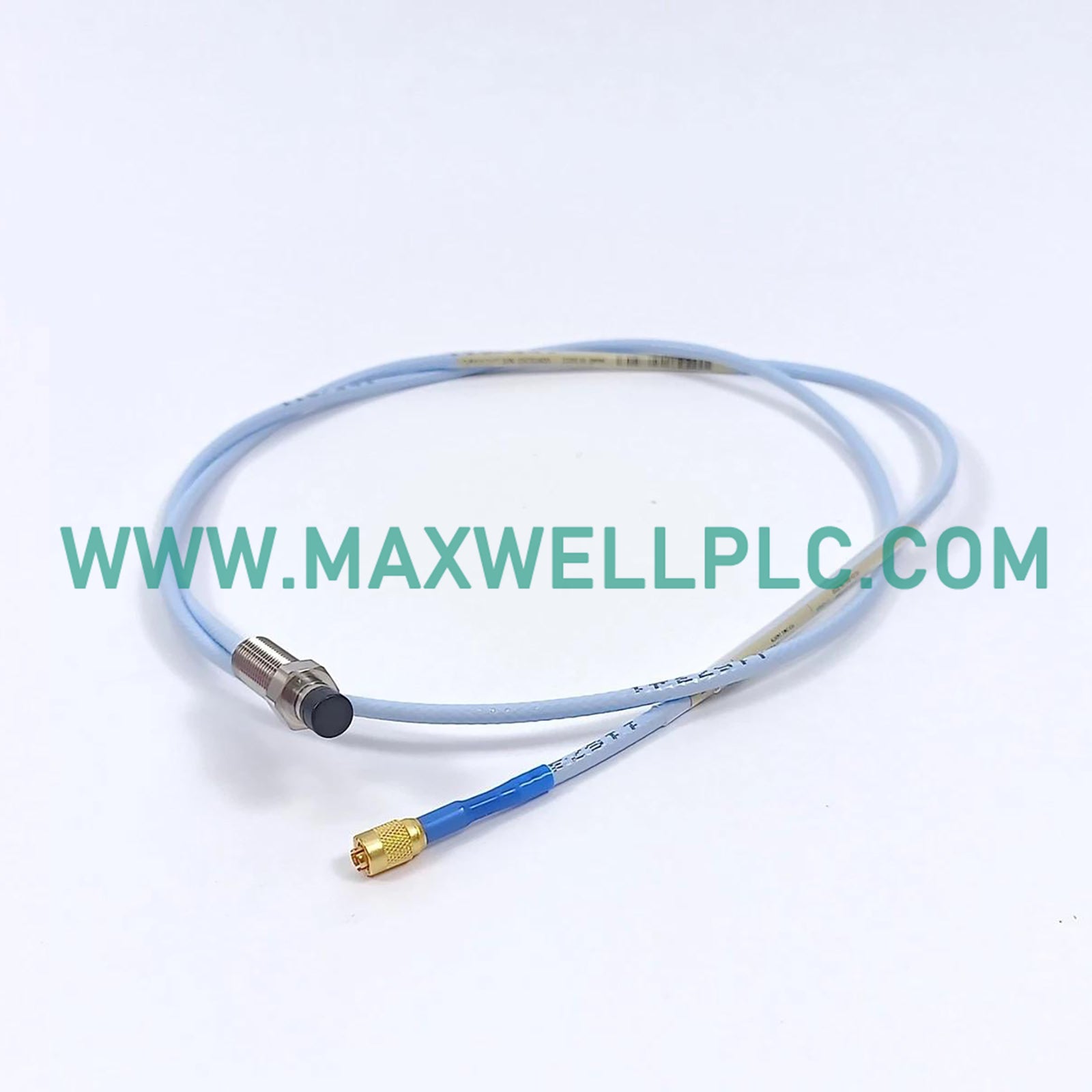

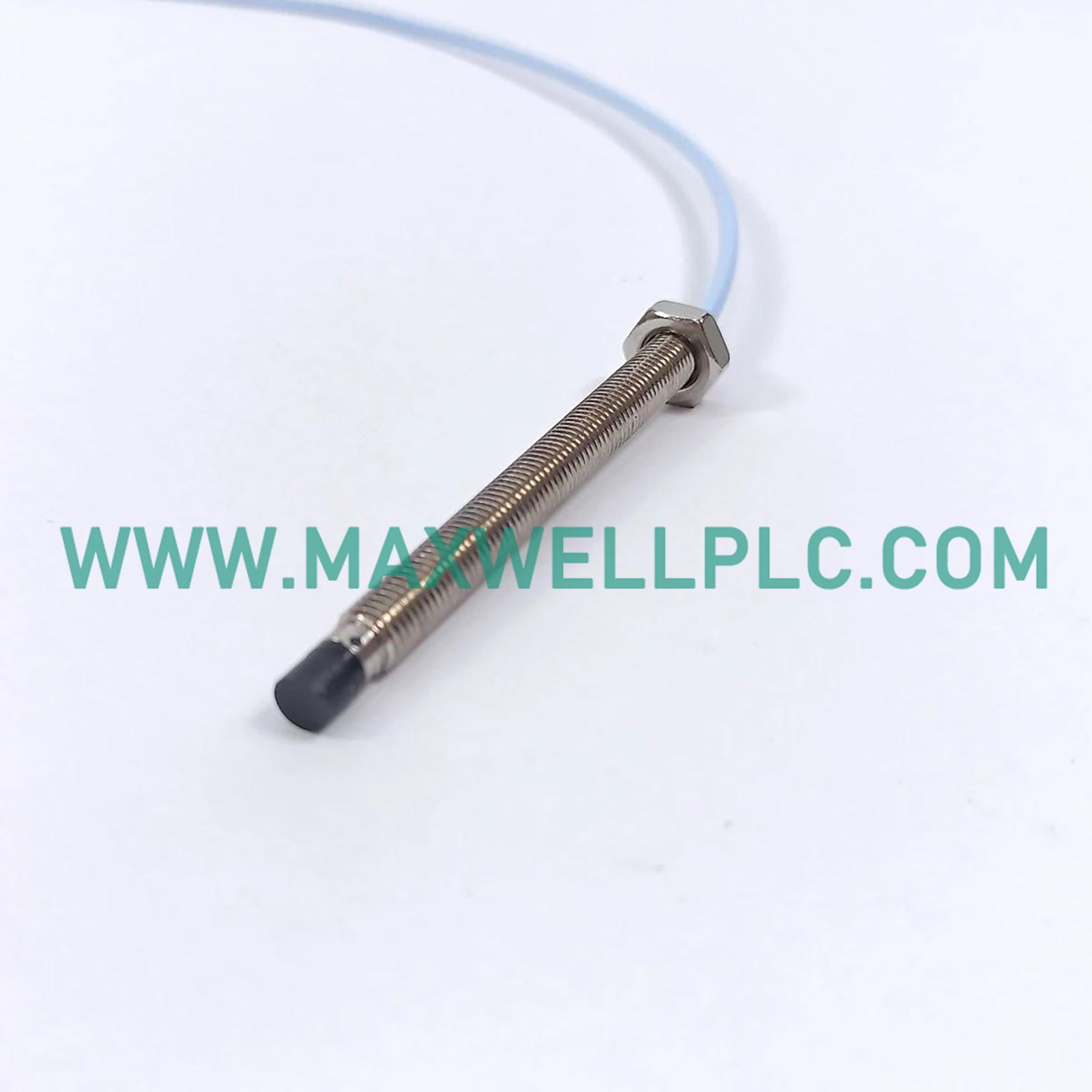

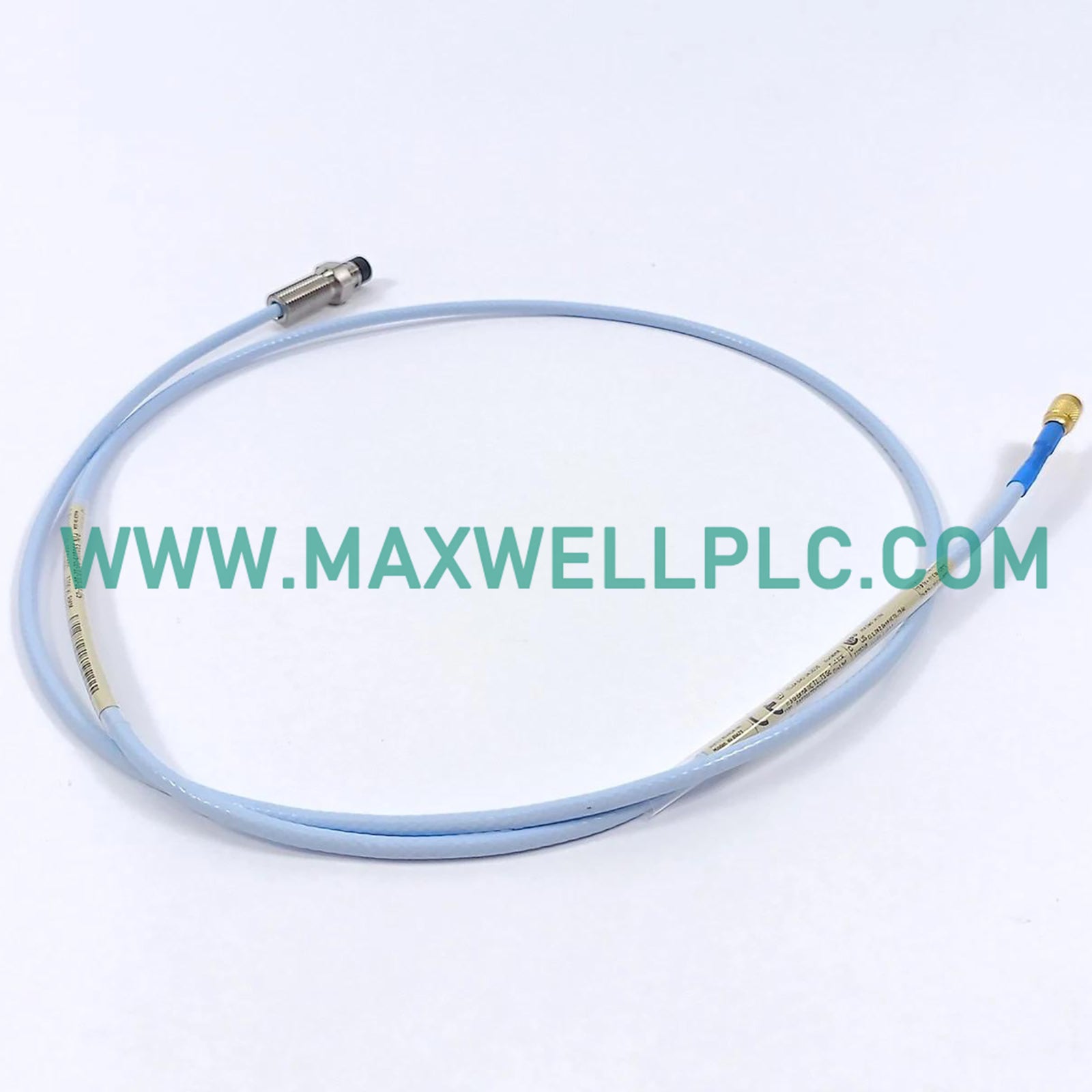

Configurada para la conversión de distancia a voltaje en maquinaria rotatoria, la Bently Nevada 330104-08-15-10-02-CN (sonda de proximidad de 8 mm 330104-08-15-10-02-CN) proporciona una adquisición directa de señal física para monitorear el desplazamiento y la posición dinámica del rotor dentro del sistema de transductores 3300 XL.

Matriz de identificación del modelo

• Modelo: 330104 (Sonda 3300 XL de 8 mm)

• Rosca: M10 x 1 (Blindada)

• Longitud de la carcasa: 150 mm

• Longitud sin rosca: 80 mm

• Longitud del cable: 1.0 metro (3.3 pies)

• Conector: Conector coaxial miniatura ClickLoc

Especificaciones de hardware

Monitoreo mecánico y validación de señal

Esta sonda utiliza el principio de corrientes de Foucault para detectar el movimiento relativo entre la punta de la sonda y el material objetivo. El sistema transductor se basa en una señal de excitación del Proximitor para generar un campo electromagnético. La validación adecuada del voltaje de la distancia se realiza asegurando que la salida se mantenga dentro del rango lineal, típicamente calibrado a -10 VCC a una distancia objetivo de 1.27 mm (50 milésimas de pulgada). El análisis de la dinámica del rotor requiere una escala de sonda consistente; las desviaciones de este rango lineal pueden provocar distorsión de la señal o imprecisiones armónicas. La supresión efectiva de la diafonía se logra manteniendo distancias de separación especificadas al instalar varias sondas cerca de la misma ubicación objetivo.

Información para pedidos

• Unidad de sonda 330104-08-15-10-02-CN

• Cable coaxial adjunto de 1.0 metro con conector ClickLoc terminado de fábrica

• Armadura integrada de acero inoxidable para protección del cable

• La documentación y los accesorios de montaje no están incluidos a menos que se especifique en el contrato

Guías de instalación en campo

• Montaje de la sonda: Utilice la sección roscada M10 x 1 para el montaje; asegúrese de que la sonda esté firmemente sujeta con la contratuerca proporcionada para evitar el movimiento axial.

• Alineación: La punta de la sonda debe estar perfectamente perpendicular al objetivo del rotor para garantizar lecturas de distancia precisas y evitar datos falsos de vibración.

• Conexión a tierra: Mantenga una continuidad consistente del blindaje del cable con la tierra común de la instrumentación para minimizar la interferencia electromagnética (EMI).

• Ajuste de la distancia: Realice el ajuste de la distancia utilizando un calibre de espesores o un micrómetro mientras monitorea el voltaje de salida del sistema para asegurar que el sensor funcione en el medio de su rango de voltaje lineal.

• Enrutamiento: Observe los requisitos mínimos de radio de curvatura para el cable blindado para evitar cambios internos de impedancia.

Tránsito y logística

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Logística: Enviado a través de DHL, FEDEX o UPS.

• Embalaje: Todos los artículos se sellan en un embalaje industrial antiestático para evitar daños electrostáticos y golpes físicos durante el tránsito.

Preguntas frecuentes

• P: ¿La sonda requiere alimentación externa?

  R: No, es un sensor pasivo alimentado por la señal del Proximitor del sistema de monitoreo.

• P: ¿Se puede utilizar esta sonda para aplicaciones de alta temperatura?

  R: La sonda está clasificada para temperaturas de hasta 177 °C; verifique el entorno de la aplicación con la hoja de datos para la estabilidad térmica a largo plazo.

• P: ¿Cómo afecta la armadura al rendimiento de la sonda?

  R: La armadura proporciona protección mecánica al cable coaxial, pero no afecta las características de la señal electromagnética de la punta de la sonda.

• P: ¿Esta sonda es compatible con los Proximitors de la serie 3300 que no son XL?

  R: Sí, las sondas 3300 XL mantienen la compatibilidad retroactiva con los sistemas transductores de la serie 3300 anteriores.

• P: ¿Cuál es el propósito de la rosca M10 x 1?

  R: La rosca M10 x 1 permite un ajuste axial preciso de la distancia de la sonda con respecto a la superficie de la máquina objetivo.

• P: ¿Puedo acortar el cable de 1.0 m?

  R: No, el sistema está calibrado para la longitud específica del cable; acortar el cable altera la capacitancia total del sistema y la integridad de la señal.

• P: ¿Cuál debería ser la salida a distancia cero?

  R: En un sistema que funciona correctamente, la sonda encontrará el objetivo antes de alcanzar el voltaje cero, lo que normalmente activará un estado de "casi distancia cero".

• P: ¿Cómo se conecta a tierra la sonda?

  R: El cuerpo de la sonda suele estar conectado a tierra a través de la carcasa de la máquina, mientras que el blindaje del cable está conectado a tierra en el terminal del Proximitor.
