Descripción general del producto

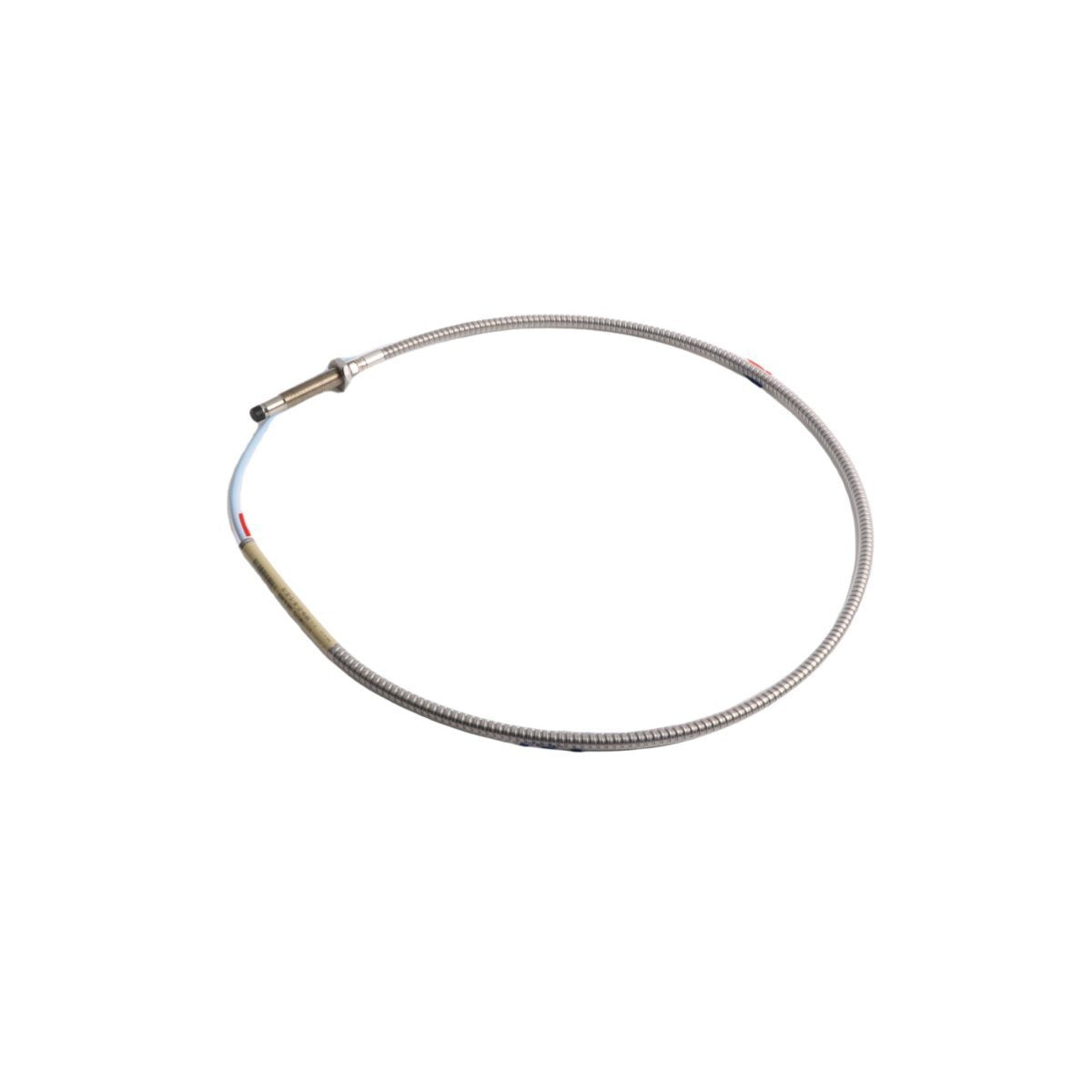

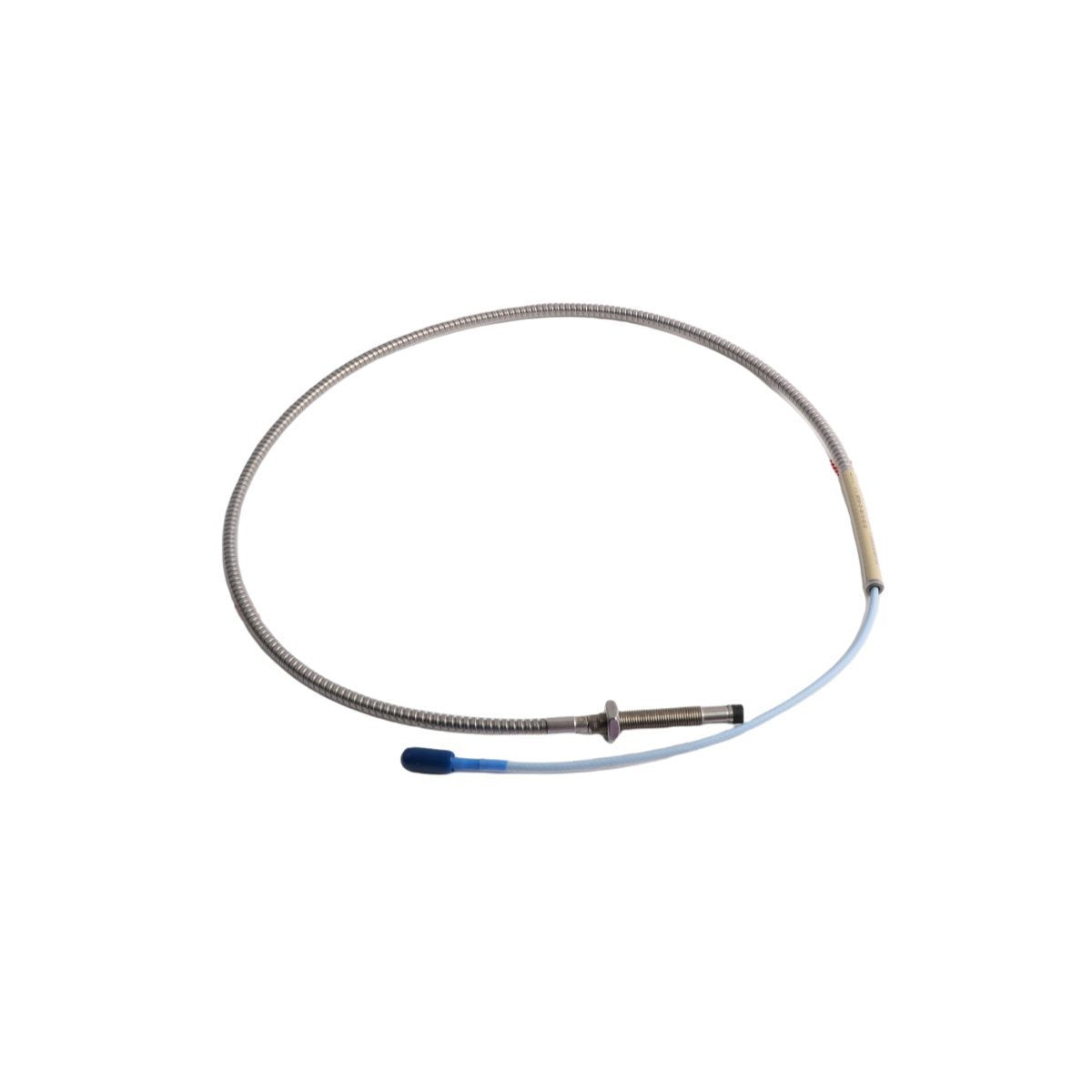

El Bently Nevada 330104-01-06-50-02-05 representa un activo fundamental para la protección de maquinaria crítica, utilizando tecnología de corriente de Foucault sin contacto para establecer un monitoreo preciso de vibraciones y desplazamientos. Diseñado con una carcasa métrica, esta sonda de proximidad 3300 XL de 8 mm se monta sin problemas en la infraestructura industrial global, rastreando movimientos microscópicos del eje, crecimiento térmico y estabilidad del cojinete de película fluida en turbinas de vapor de alta velocidad, compresores centrífugos y bombas de enfriamiento masivas. El sensor transmite métricas analógicas en bruto de alta fidelidad y sin desviación directamente a los chasis de monitoreo Bently Nevada 3500 o a los Sistemas de Control Distribuido (DCS) de la planta integrados. Al servir como un nodo de detección de seguridad crítico dentro de los bucles de control de Parada de Emergencia (ESD), permite a los equipos de ingeniería interceptar fallas mecánicas sutiles antes de que causen daños secundarios a la máquina, maximizando el tiempo de actividad de la planta y protegiendo los activos de capital rotativos de alto valor.

Matrices de opciones de números de pieza

Bently Nevada utiliza una matriz de sufijo alfanumérico exacta para definir las medidas mecánicas precisas, los estilos de carcasa, las longitudes de cable y las certificaciones de zona explosiva para esta sonda métrica 3300 XL.

330104 Designador de modelo base

Este código define la configuración de la sonda de proximidad 3300 XL de 8 mm con un perfil de rosca métrica M10 x 1.

Opción de longitud sin rosca (-01)

El sufijo 01 designa una longitud sin rosca de 10 mm en la parte delantera del cuerpo, proporcionando una sección de punta lisa que simplifica la alineación en huecos profundos.

Opción de profundidad total de la caja (-06)

El sufijo 06 define una longitud total de la caja de 60 mm, lo que proporciona una envoltura estructural compacta y altamente rígida optimizada para las tapas de cojinetes de maquinaria estándar.

Configuración de la longitud total del sistema (-50)

La opción 50 especifica una longitud total de cable de sonda integrado de 5,0 metros (16,4 pies), eliminando la necesidad de un cable de extensión intermedio en configuraciones de distancia media.

Opción de conducto protector (-02)

El sufijo 02 indica un blindaje flexible de acero inoxidable que recorre toda la longitud de la cubierta del cable, protegiendo el núcleo de la señal coaxial interna de la degradación por aceite caliente, la fricción y los cortes físicos.

Certificación de área peligrosa (-05)

La designación 05 proporciona aprobaciones globales completas a prueba de explosiones, incluidas las clasificaciones ATEX, IECEx y CSA de seguridad intrínseca y no incendiaria para entornos clasificados por zonas.

Matriz mecánica y de rendimiento

Protocolo de ajuste de campo de precisión

El centrado mecánico dicta directamente la precisión de su bucle de vibración dinámica. Los técnicos de campo deben monitorear el voltaje de CC en el entrehierro a través de los terminales del sensor Proximitor utilizando un multímetro digital de alta impedancia durante el ensamblaje físico. Avance el cuerpo roscado de la sonda en el soporte de montaje hasta que el multímetro registre exactamente -10.0 VCC, confirmando que la cara del eje objetivo se encuentra en el centro del rango de calibración lineal de la punta de la sonda.

Observe las pautas de enrutamiento rígidas para proteger el cable blindado de torceduras coaxiales internas. El conducto de blindaje flexible de acero inoxidable requiere un radio de curvatura físico mínimo de 25,4 mm (1,0 pulgada). Los técnicos deben contener todas las uniones de conectores coaxiales en miniatura dentro de cajas de conexiones selladas dedicadas para evitar la contaminación por fluidos y eliminar el ruido electromagnético. Asegúrese de que la carcasa de la sonda permanezca aislada eléctricamente de la carcasa de la máquina local, conectando a tierra el cable de drenaje del blindaje exclusivamente en la regleta de terminales de tierra del chasis del rack de monitoreo 3500.

Resistencia crítica del proceso

Este sensor de proximidad 3300 XL soporta las condiciones extremas del procesamiento industrial pesado, incluido el ciclo térmico extremo, la vibración intensa de la carcasa y la inmersión continua en aceite dentro de las carcasas de las turbinas. Se integra de forma nativa en las actualizaciones integrales de la instrumentación de supervisión de turbinas (TSI). La señal de salida analógica de baja impedancia viaja a largas distancias sin degradación, interconectándose limpiamente con motores de control de procesos modernos como Honeywell Experion PKS o arquitecturas PLC Siemens S7 para alimentar el software de gestión de activos de la planta con datos dinámicos limpios para el trazado de diagnóstico en tiempo real.

Inventario de adquisiciones y contenido de la caja

Cada kit de adquisición pedido incluye los componentes de hardware esenciales necesarios para una implementación rápida en el campo. El cartón original de fábrica contiene:

(1) Nueva sonda de proximidad métrica Bently Nevada 330104-01-06-50-02-05 con un cable blindado integrado de 5,0 metros.

(2) Tuercas de seguridad métricas fresadas de fábrica para asegurar la posición de profundidad mecánica final contra la vibración intensa de la maquinaria.

(3) Fundas de aislamiento de conector transparentes para aislar el punto de acoplamiento coaxial en miniatura de la humedad.

(4) Registros completos de trazabilidad de materiales junto con la hoja de datos de calibración lineal original del fabricante.

Logística global y estándar de flete

Nuestra logística de cadena de suministro global garantiza un cumplimiento rápido y una seguridad absoluta de los componentes.

Cronograma de tránsito

Su pedido se envía dentro de 2 a 7 días una vez finalizado el pago, enrutado a través de transportistas exprés de clase mundial como DHL, FEDEX o UPS para garantizar un despacho de aduanas acelerado y una entrega rastreada a domicilio en todo el mundo.

Calidad del embalaje de almacenamiento

Nuestras instalaciones sellan cada sonda de proximidad dentro de un embalaje industrial antiestático especializado y un acolchado de espuma resistente a los impactos y que se ajusta a la forma, neutralizando por completo los peligros electrostáticos y los golpes mecánicos encontrados durante el tránsito.

Preguntas frecuentes sobre diagnóstico de ingeniería de campo

P1: ¿Qué diferencia la serie de modelos 330104 de la serie de modelos 330101?

R1: La serie 330104 utiliza roscas métricas (M10 x 1), mientras que la serie 330101 presenta roscas inglesas estándar (3/8-24 UNF). Siempre haga coincidir el tipo de rosca con la carcasa de su maquinaria o soporte de montaje para evitar daños por roscas cruzadas.

P2: ¿Qué indica el sufijo -50 con respecto a la configuración del cable?

R2: El sufijo -50 define una longitud total de cable de sonda de 5,0 metros. Esta disposición le permite conectar la sonda directamente a un sensor Proximitor de 5,0 metros sin instalar un cable de extensión intermedio, lo que reduce el número de conexiones coaxiales en el bucle.

P3: ¿Puedo conectar esta sonda de 5,0 metros a un sensor Proximitor de 9,0 metros?

R3: No, no puede mezclar longitudes de sistema. Una sonda de 5,0 metros requiere una calibración total del sistema de 5,0 metros. Conectarla a un sensor Proximitor de 9,0 metros causará una desviación severa de la calibración y alterará el factor de escala de 200 mV/mil, lo que hará que sus lecturas de vibración sean inexactas.

P4: ¿Cómo afecta una lectura de voltaje de CC en el entrehierro de 0,0 VCC al funcionamiento del sistema?

R4: Una lectura de 0,0 VCC indica un cortocircuito en el bucle del cable o un contacto directo y forzado entre la punta de la sonda y el eje objetivo. Esta condición extrema hace que el rack del monitor Bently Nevada 3500 entre en un estado de falla "No OK", omitiendo el canal para evitar paradas falsas de la máquina.
